Панель приборов (рис. 11.1) представляет собой разборную конструкцию, состоящую из собственно декоративной панели и каркаса.

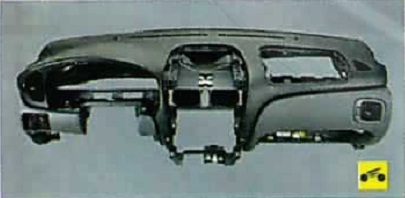

Декоративная панель - это формованная пластмассовая деталь, прикрепленная болта-ми к каркасу. К декоративной панели при-креплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции салона; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления и кондиционирования, вещевой ящик.

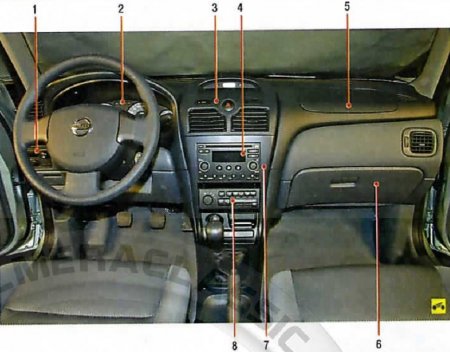

Рис. 11.1. Панель приборов: 1 - блок управления наружными зеркалами и регулятор электрокорректора света фар; 2 - комбинация приборов; 3 - верхняя накладка консоли панели приборов; 4 - аудиосистема; 5 - подушка безопасности пассажира; 6 - вещевой ящик; 7 - нижняя накладка консоли панели приборов; 8 - блок управления системой отопления (кондиционирования) и вентиляции салона

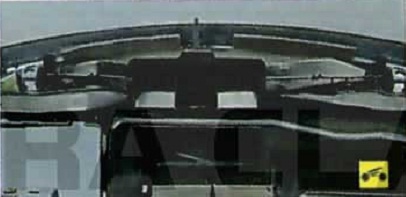

С обратной стороны к декоративной пане ли прикреплены воздуховоды системы отопления(кондиционирования) и вентиляции.

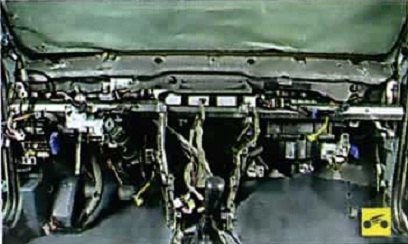

Каркас, в свою очередь, состоит из сталь-ной арматуры, к которой прикреплена рулевая колонка, жгуты проводов и приборы системы электрооборудования автомобиля. Каркас, прикрепленный болтами к передним стойкам, щиту передка и основанию кузова, включен в силовую структуру кузова.
ПРЕДУПРЕЖДЕНИЕ: В панели приборов установлена по- душка безопасности переднего пасса-жира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и, в свою очередь, привести к травмам.
(рис. 11.1) представляет собой разборную конструкцию, состоящую из собственно декоративной панели и каркаса.
Декоративная панель - это формованная пластмассовая деталь, прикрепленная болтами к каркасу. К декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции салона; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления и кондиционирования, вещевой ящик.
Рис. 11.1. Панель приборов: 1 - блок управления наружными зеркалами и регулятор электрокорректора света фар; 2 - комбинация приборов; 3 - верхняя накладка консоли панели приборов; 4 - аудиосистема; 5 - подушка безопасности пассажира; 6 - вещевой ящик; 7 - нижняя накладка консоли панели приборов; 8 - блок управления системой отопления (кондиционирования) и вентиляции салона
С обратной стороны к декоративной пане ли прикреплены воздуховоды системы отопления(кондиционирования) и вентиляции.
- Каркас, в свою очередь, состоит из стальной арматуры, к которой прикреплена рулевая колонка, жгуты проводов и приборы системы электрооборудования автомобиля. Каркас, прикрепленный болтами к передним стойкам, щиту передка и основанию кузова, включен в силовую структуру кузова.
ПРЕДУПРЕЖДЕНИЕ: В панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и, в свою очередь, привести к травмам.
