Подключение датчика уровня охлаждающей жидкости.

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Доброго всем времени суток! И так при замене приборной панели встала необходимость подключения 2-х датчиков, а именно датчик уровня ОЖ и датчик уровня омывающей жидкости! Это было можно сделать уже давно, но я хотел объединить это с еще некоторыми девайсами/доработками!
И так что для этого понадобится:
1) 1K0 973 202 разъем для датчика.
2) 357 972 741 уплотнитель провода(2 шт.)
3) N 906 844 05 обжимной контакт(2 шт.)
4) N 907 647 01 обжимной контакт.

Далее уже приступаем ко всему по месту.

Начинаем варганить жгут проводов.

Жгут проводов в моторку я делал сразу на 4 вещи, а именно датчик ОЖ, датчик омывашки, управление ESP и косвенный контроль давления!

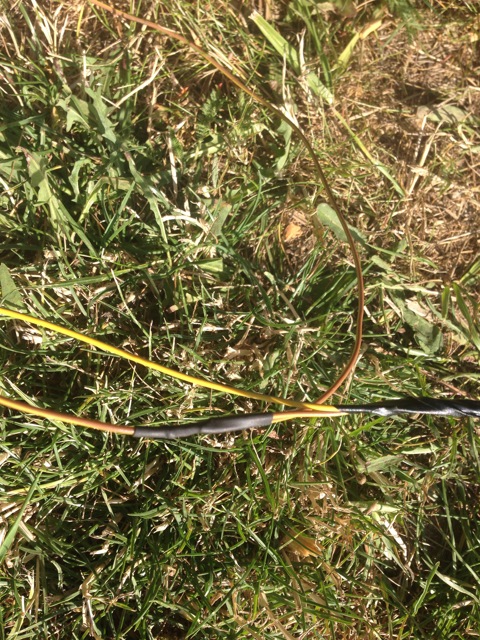

Спайка проводов на датчик ож и омывающей жижи это постоянный минус от приборки, он идет в 1-й пин разъемов датчиков и ож и омывайки.

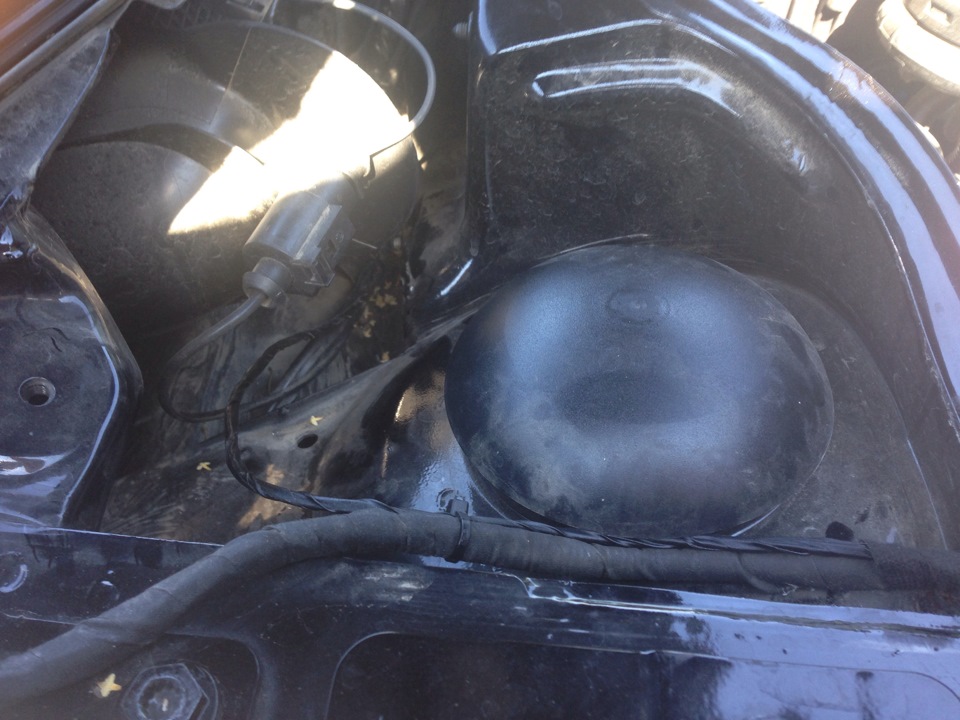

Прокладываем сам жгут.

Потом одеваем уплотнитель, обжимаем пины, вставляем в разъем и ставим на место.

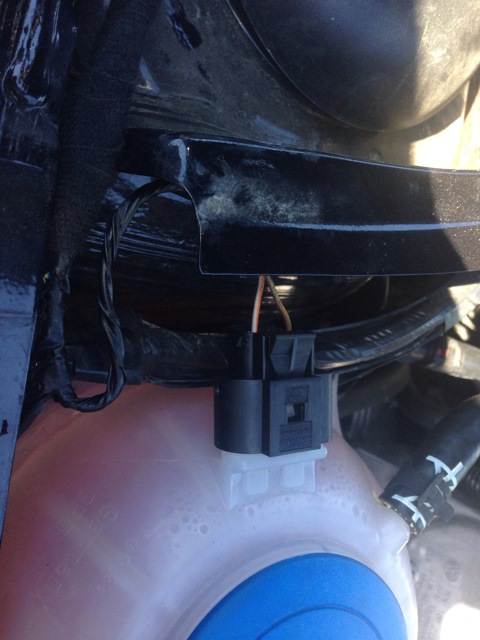

Все на своем месте! Датчик в бачке уже есть, поэтому нужно только подключить!

Провода для датчика жижи и для ESP пока забухтованы по месту, т.к. есть мысли еще доработкам есть.

Немного фото процесса.

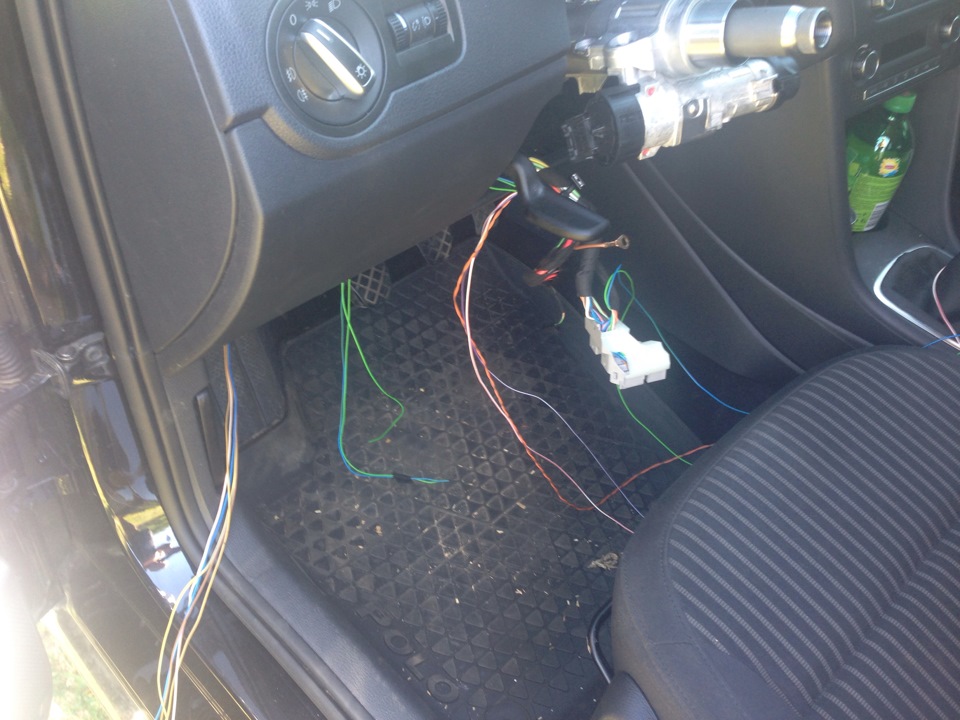

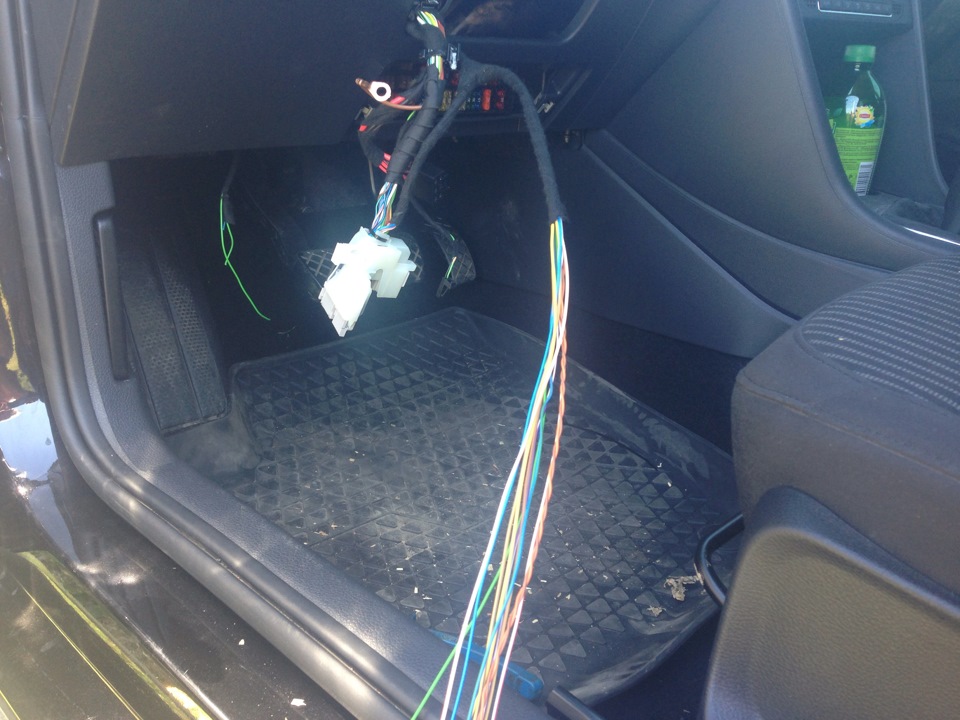

Продолжаем мотать жгут… Тут правда уже не только датчики.

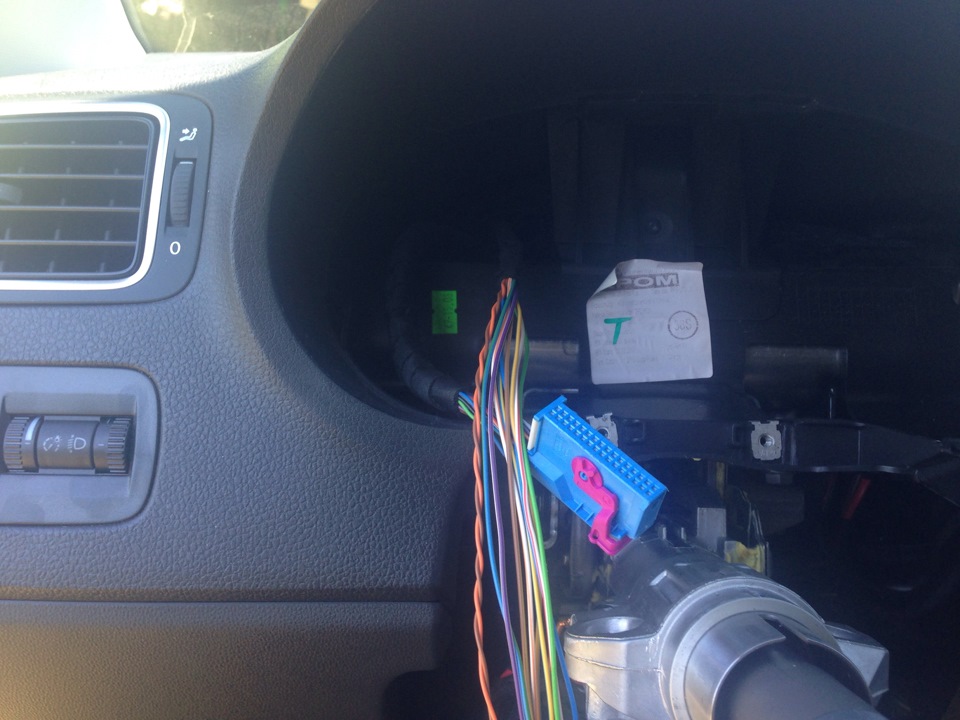

Довел до приборки.

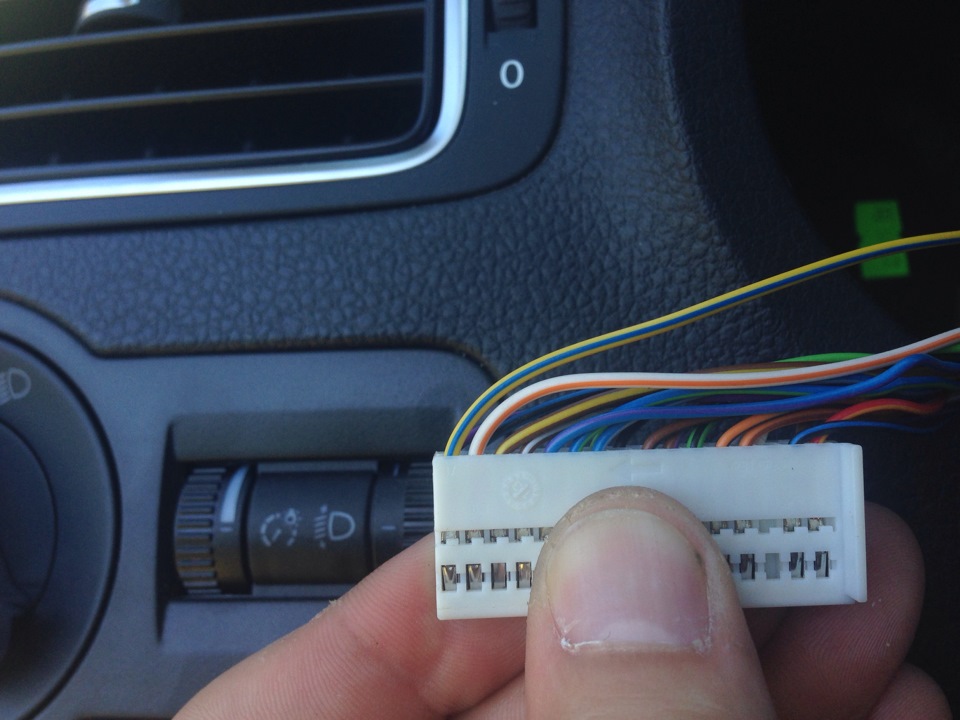

Обжимаем и запитываем сигнальные провода ОЖ — 18-й пин Жижи — 17- пин Постоянный минус нужно брать с 20-го пина, можно конечно и в моторке его найти например на датчике тормозухи, но я решил отсюда взять.

Скажу еще, что помимо этих датчиков я сразу подключил проводку и для других девайсов, но это уже другая история.

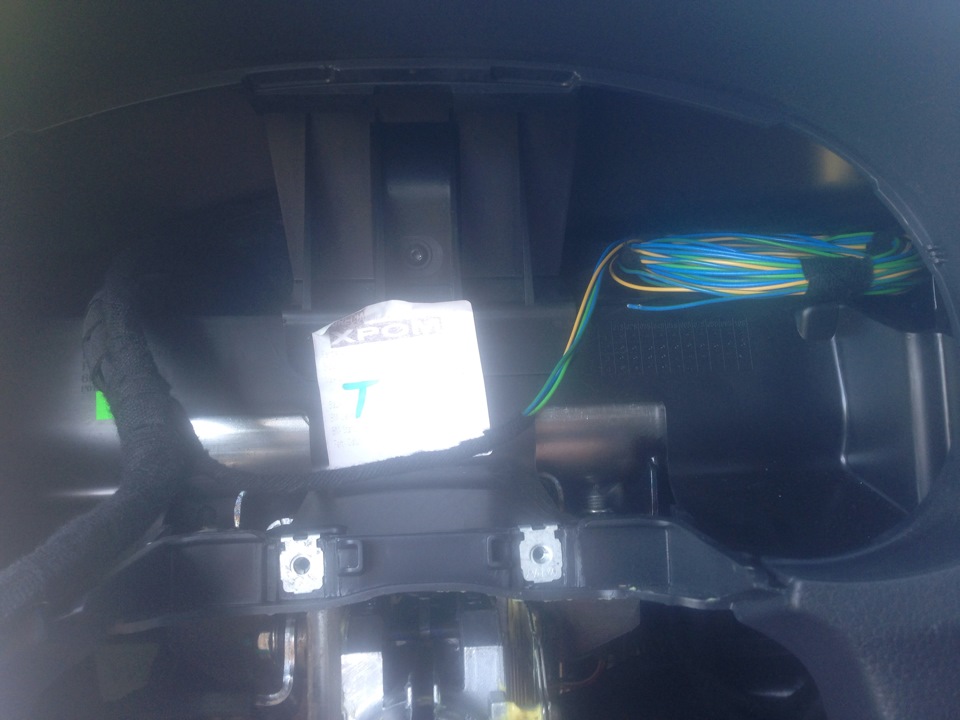

Вот забухтована проводка для дальнейшей работы.

В итоге мы подучили приборку без ошибки и мою довольную рожу.
Дальше отправляемся отдыхать.
