Поворот Skoda Octavia - замена

ПРИМЕЧАНИЕ
Боковой указатель поворота Шкода Октавия встроен в корпус зеркала заднего вида. Показана замена левого бокового указателя поворота, правый боковой указатель поворота заменяют аналогично.

1. Надавите пальцем на нижнюю часть отражающего элемента, наклонив отражающий элемент поворота Skoda Octavia.

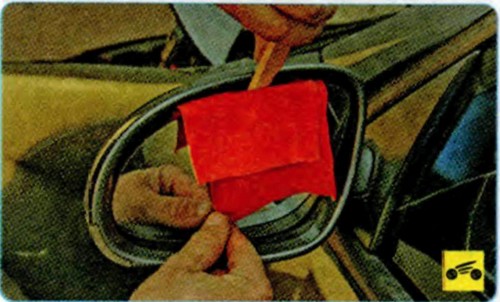

2. Подденьте отражающий элемент плоским деревянным рычажком, подложив под него кусок материи...

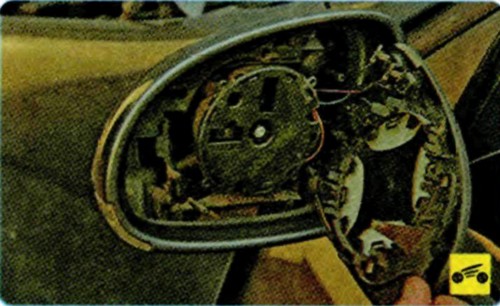

3. ...и извлеките его из крепления механизма электропривода.

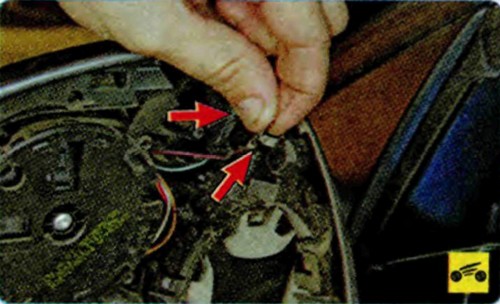

4. Отсоедините от отражающего элемента два наконечника проводов электрообогрева.

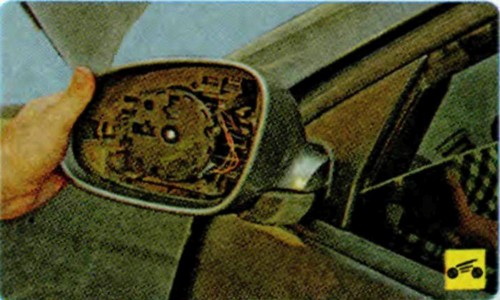

5. Переведите корпус зеркала в сервисный режим, повернув его по часовой стрелке до упора.

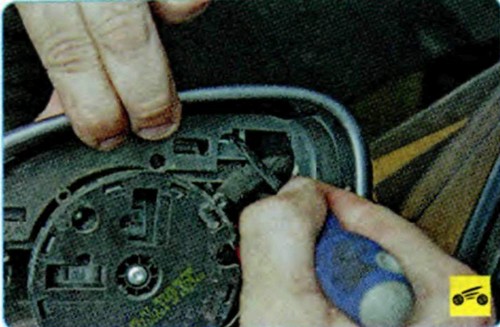

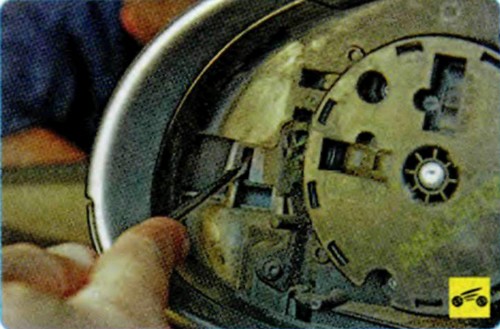

6. Отверткой отожмите верхний...

7. ...и боковой фиксаторы корпуса поворота Шкода Октавия.

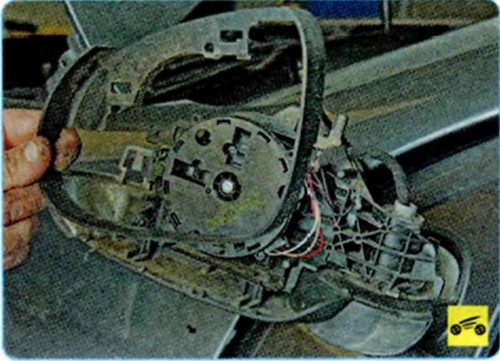

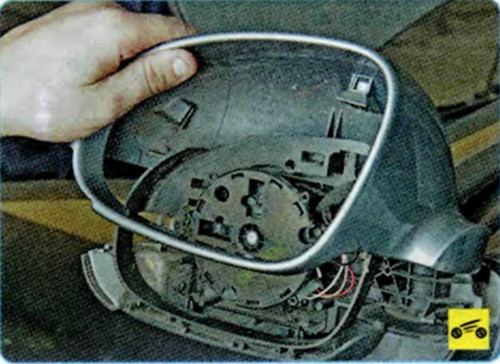

8. Снимите верхнюю часть корпуса зеркала.

9. Извлеките проставку.

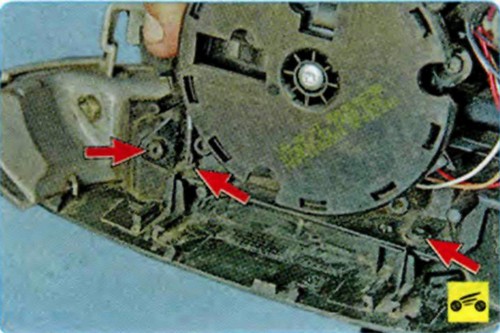

10. Выверните три винта крепления нижней крышки.

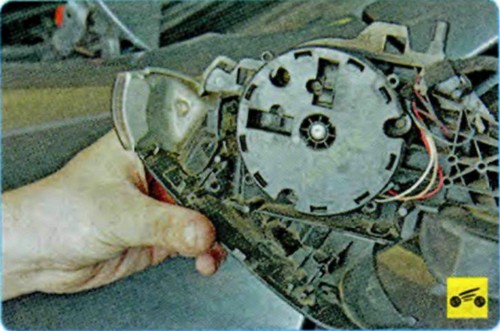

11. Снимите нижнюю крышку зеркала вместе с указателем поворота Шкода Октавия.

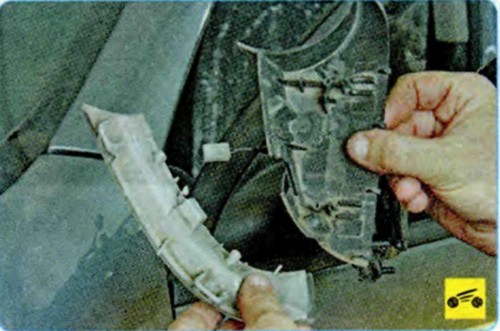

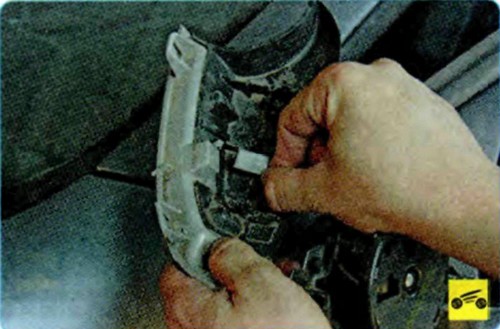

12. Сжав фиксатор, отсоедините колодку жгута проводов от указателя поворота.

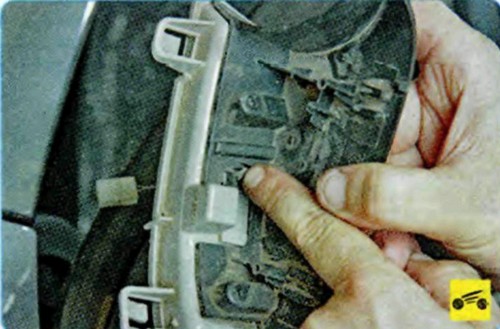

13. Отожмите фиксатор...

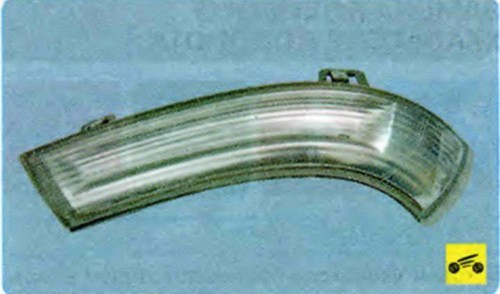

14. ...и снимите боковой указатель поворота Шкода Октавия.

15. Установите боковой указатель поворота и детали зеркала заднего вида в последовательности, обратной снятию.
