Притирка клапанов Citroen C-Crosser 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Приспособление для притирки клапанов (ручной держатель или реверсивная дрель)
  • Щетка металлическая
  • Гаечный ключ рожковый на 19 мм (при необходимости)
  • Приспособление для сжатия пружин клапанов (комплект из деталей с к.н. MD998735 и МВ992089)
  • Пинцет
  • Специальные плоскогубцы МВ992085
  • Оправка MD998737
  • Молоток средний

Детали и расходники:

  • Керосин
  • Слабая пружина (по наружному диаметру проходящая в отверстие седла клапана)
  • Притирочная паста
  • Графитовая смазка
  • Моторное масло
  • Ветошь

Примечания:

Для притирки клапанов на автомобиле Ситроен С-Кроссер удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).

Реверсивная дрель для притирки клапанов двигателя Citroen C-Crosser

Кроме того, в продаже есть готовые ручные держатели клапана.

Ручной держатель для притирки клапана двигателя Citroen C-Crosser

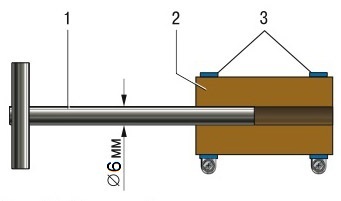

При их отсутствии можно воспользоваться приспособлением, изготовленным по чертежу.

Самодельное приспособление для притирки клапанов двигателя Citroen C-Crosser

Приспособление для притирки клапанов:

- металлический стержень

2 - резиновый шланг

- винтовые хомуты.

Приемы работы по притирке клапанов для всех двигателей одинаковы.

1. Очистите клапан от нагара.

Очистка от нагара клапана газораспределительного механизма двигателя Citroen C-Crosser

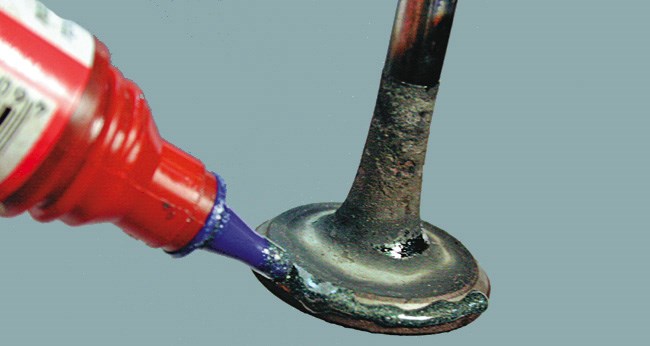

2. Нанесите тонкий слой притирочной пасты равномерно на посадочную поверхность седла клапана.

Нанесение притирочной пасты на фаску клапана Citroen C-Crosser

Примечание:

Не допускайте попадания притирочной пасты на стержень клапана.
Сначала используйте среднезернистую пасту (зернистость 120-150), а затем пасту для тонкой притирки (зернистость свыше 200).
Для равномерного нанесения притирочной пасты можно использовать смесь пасты с небольшим количеством моторного моторного масла.

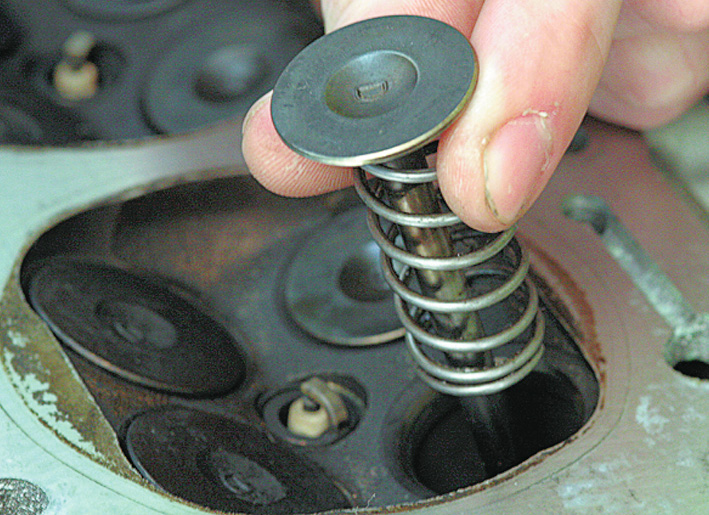

3. Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку головки блока со стороны камеры сгорания (двигатель Кроссер), смазав стержень клапана слоем графитной смазки.

Установка в направляющую втулку для притирки клапана c пружиной двигателя Citroen C-Crosser

Примечание:

Графитная смазка предохраняет направляющую втулку от попадания в ее отверстие абразива из притирочной пасты и облегчает вращение клапана во время притирки.

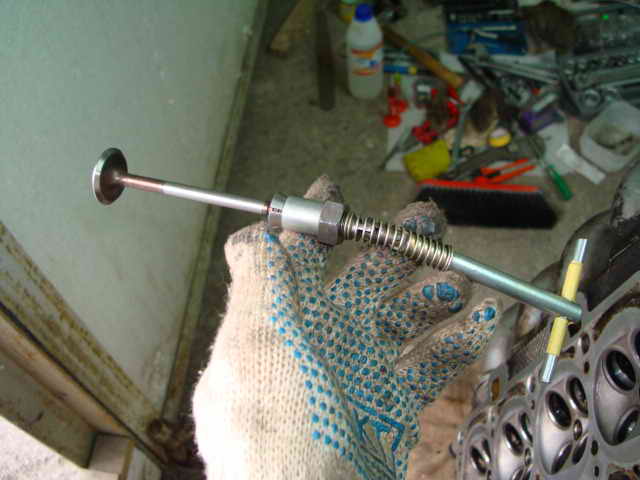

4. Наденьте на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью). Операция для наглядности показана на извлеченном клапане.

Надевание ручного приспособления для держателя клапана двигателя Citroen C-Crosser

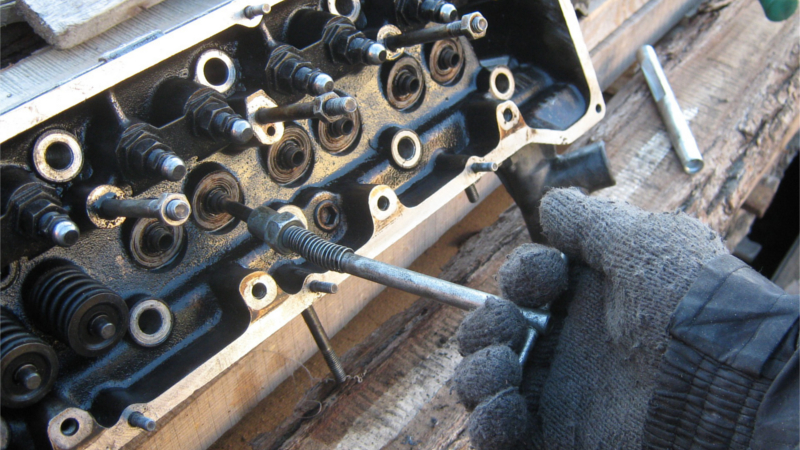

5. Притирка клапанов двигателя осуществляется, вращая приспособление (в случае ручной притирки), попеременно в обе стороны на пол-оборота, периодически то прижимая его к седлу, то ослабляя усилие прижатия.

Притирка ручным приспособлением клапанов двигателя Citroen C-Crosser

Примечание:

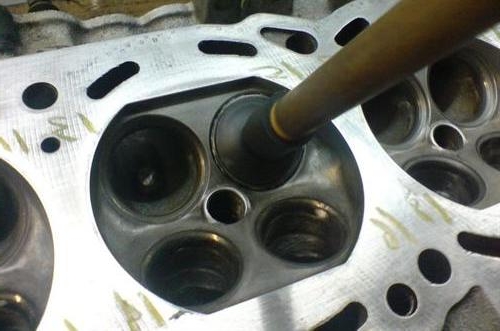

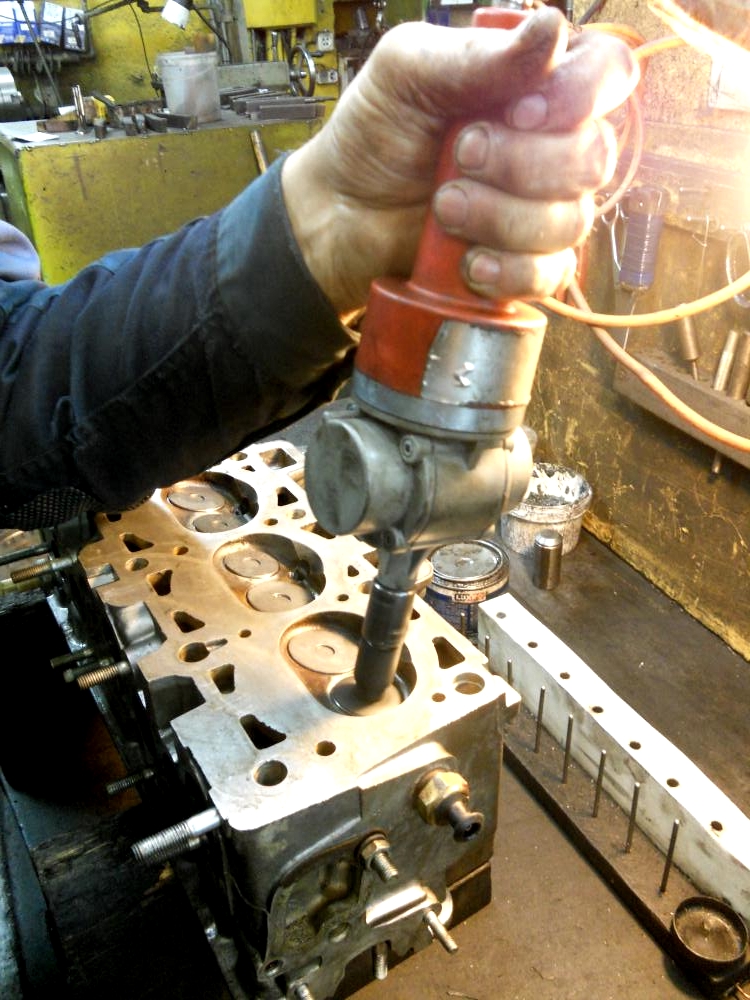

При использовании електрического специального приспособления, притирка осуществляется через верх, а клапан к дрели фиксируется специальной присосокой.

Притирка реверсивной дрелью клапанов двигателя Citroen C-Crosser

Дрель включается на минимальную частоту вращения в реверсивном режиме.

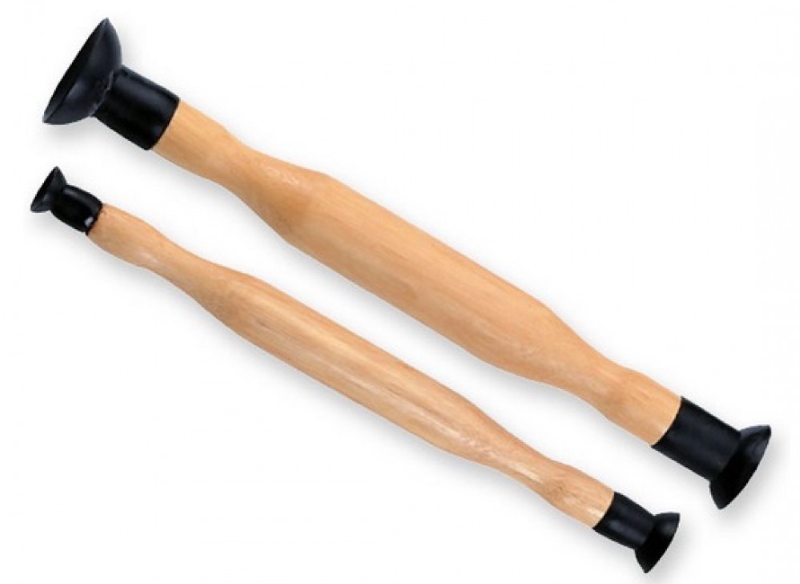

Через верх можно притирать клапан и вручную, используя для этого специальный инструмент заводского изготовления.

Инструмент для ручной притирки клапанов двигателя Citroen C-Crosser

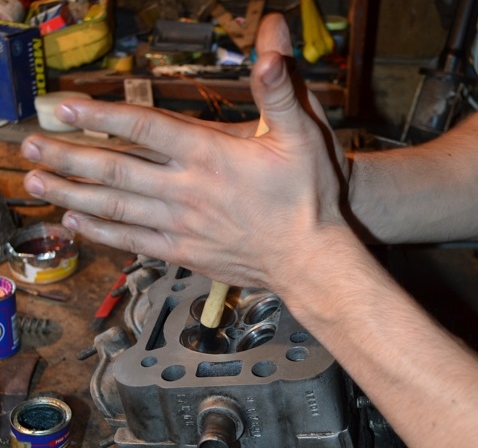

В этом случае, крепко закрепив инструмент на клапане, вращая ладонями рук присоску в одну и в другую сторону, добивайтесь нужного результата.

Установка присоски ручного приспособления для притирки на клапан газораспределительного механизма двигателя Citroen C-Crosser

Притирка ручным приспособлением клапанов двигателя Citroen C-Crosser

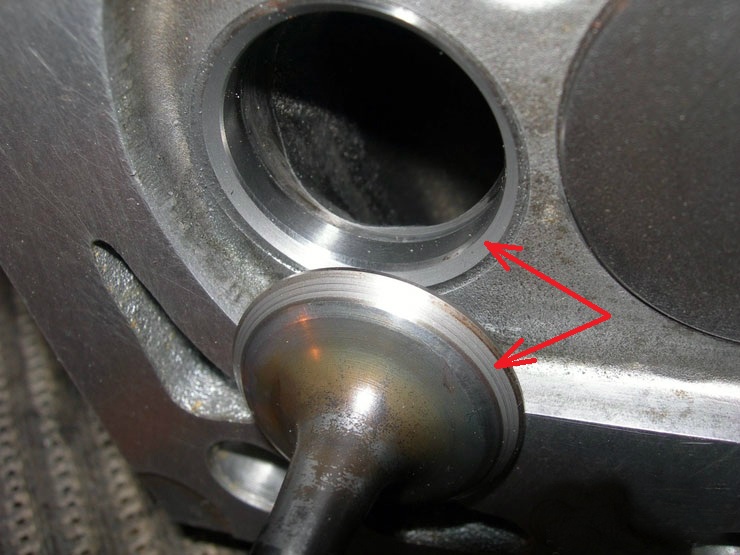

6. Внешним признаком удовлетворительной притирки являются однотонные без пропусков пояски матово-серого цвета на рабочей фаске клапана и седле клапана в головке блока.

Пояски на рабочей фаске клапана и седле клапана газораспределительного механизма двигателя Citroen C-Crosser

7. Для удаления остатков притирочной пасты протрите чистой ветошью и промойте керосином клапан после притирки, а также седло соответствующего клапана.

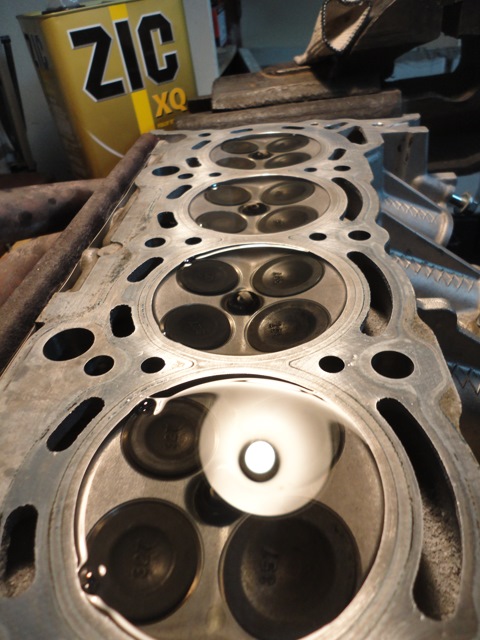

8. Проверьте герметичность клапана, для чего установите его в головку с пружинами и сухарями. Затем положите головку камерами сгорания вверх, заглушите свечное отверстие и залейте керосин в камеру сгорания.

Уровень керосина в камерах сгорания головки блока цилиндров двигателя 4B12 Citroen C-Crosser

Примечание:

Если в течение 3 мин. керосин не просочится в канал головки блока, клапан герметичен.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
