Прокачка гидропривода тормозной системы Daewoo Nexia N150

print share
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено

Инструменты:

  • Гаечный ключ накидной прямой 9 мм
  • Гаечный ключ накидной прямой 10 мм

Детали и расходники:

  • Тормозная жидкость

Тормозная жидкость ROSDOT 4 plus для тормозной системы Daewoo Nexia N150

  • Шланг (прозрачный)
  • Емкость техническая

Примечания:

Прокачка тормозов Нексия необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы.

Работу выполняйте с помощником на смотровой канаве или эстакаде.

Воздух удалите сначала из одного тормозного контура, затем из другого, начиная с колесных цилиндров задних тормозов. При необходимости долейте жидкость в бачок главного тормозного цилиндра.

При демонтаже элементов одного из контуров прокачке подлежит только этот контур. При снятии или замене главного тормозного цилиндра, регуляторов давления задних тормозов или падении уровня тормозной жидкости, повлекшем за собой попадание в гидропривод воздуха, необходима полная прокачка тормозной системы, т.е. обоих контуров.
Контуры тормозной системы при прокачке:
1) правый задний - левый передний тормоз;
2) левый задний - правый передний тормоз.

Работы по прокачке контуров «правый задний – левый передний тормоз» и «левый задний – правый передний тормоз» аналогичны.

Прокачка гидропривода тормозной системы Daewoo Nexia

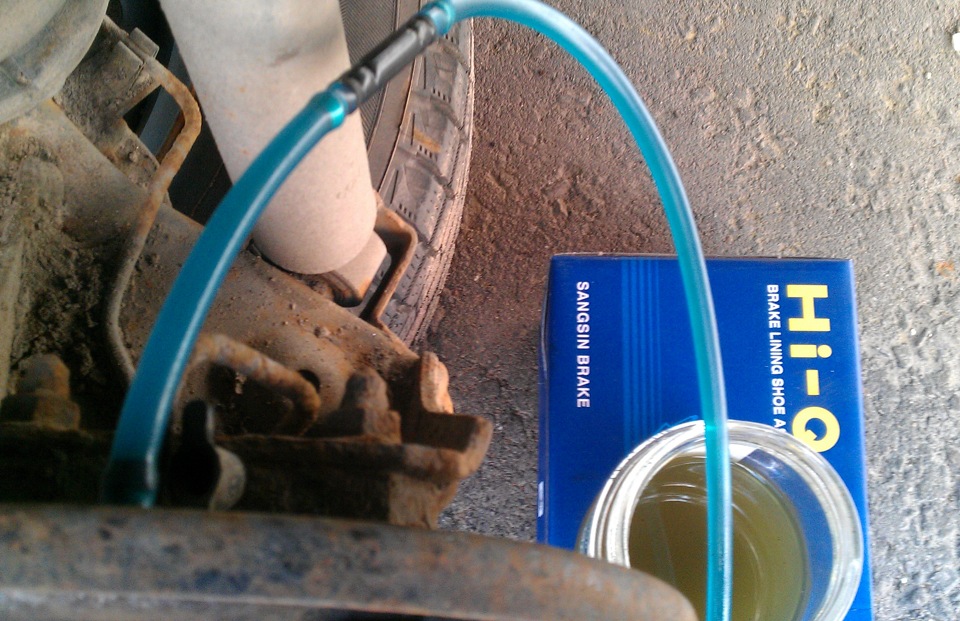

1. Снимите защитный колпачок со штуцера прокачки колесного цилиндра заднего колеса и наденьте на штуцер прозрачный шланг, опустив его свободный конец в сосуд, частично заполненный тормозной жидкостью.

Надевание шланга на штуцер прокачки тормозного цилиндра заднего колеса Daewoo Nexia N150

2. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой.

3. Накидным ключом на 9 мм отверните штуцер прокачки на 1/2 - 3/4 оборота. При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в сосуде с жидкостью или в прозрачном шланге.

Отворачивание штуцера прокачки цилиндра заднего тормозного механизма Daewoo Nexia N150

4. Заверните штуцер и повторяйте операцию прокачки до тех пор, пока выход пузырьков воздуха из шланга не прекратится.

5. Операции по прокачке переднего колесного цилиндра аналогичны операциям по прокачке заднего цилиндра. Снимите защитный колпачок со штуцера прокачки колесного цилиндра переднего колеса того же контура (на фото показано со снятым колесом) и наденьте на штуцер прозрачный шланг, опустив второй конец в сосуд.

Размещение защитного колпачка штуцера прокачки тормозного цилиндра переднего колеса Daewoo Nexia N150

6. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой.

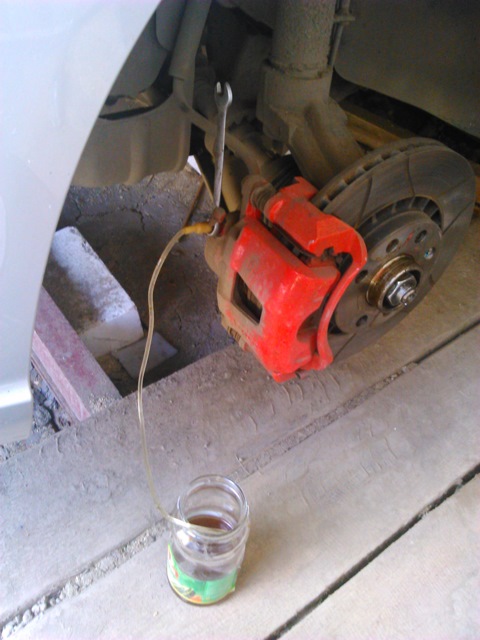

7. Накидным ключом на 10 мм отверните штуцер прокачки суппорта (фото сделано со снятым колесом). При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола.

Откручивание штуцера прокачки тормозного цилиндра переднего колеса Daewoo Nexia N150

8. Заверните штуцер и повторяйте операцию прокачки до тех пор, пока выход пузырьков воздуха из шланга не прекратится.

9. При удалении воздуха из системы нужно следить за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости пополнять его.

Метки рекомендованного уровня тормозной жидкости в бачке тормозной системы Daewoo Nexia N15

10. При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.
