Замена троса привода дроссельной заслонки Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Детали и расходники:

  • Трос привода дроссельной заслонки (96184236 – для двигателя F16D3 или 96130368 – для двигателя A15SMS)

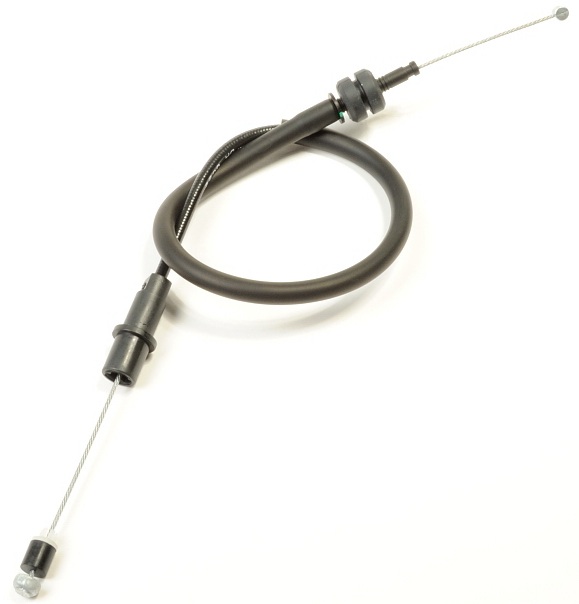

Трос привода дроссельной заслонки 96184236 для двигателя F16D3 Daewoo Nexia N150

Трос привода дроссельной заслонки 96130368 для двигателя A15SMS Daewoo Nexia N150

Примечание:

Заменяйте трос привода дроссельной заслонки при заедании (затрудненном перемещении троса в оболочке), вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса.
Операции по замене троса привода дроссельной заслонки и регулировке ее привода на обоих двигателях одинаковы. Операции показаны на двигателе F16D3.

1. Извлеките резиновую втулку оболочки троса из прорези кронштейна впускного трубопровода 1 и выньте трос из держателя 2 на впускном трубопроводе.

Размещение держателей троса дроссельной заслонки на впускном коллекторе двигателя F16D3 Daewoo Nexia N150

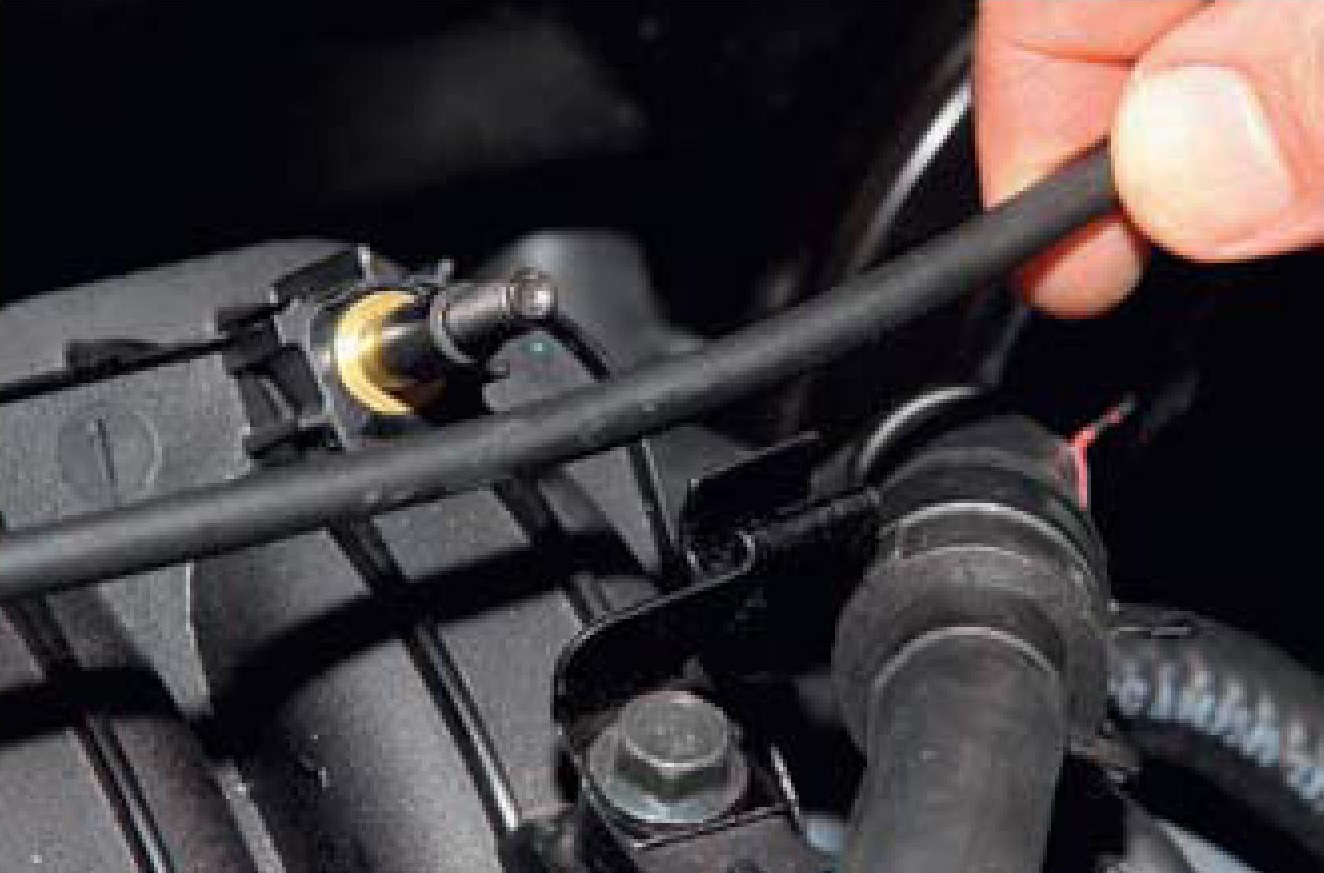

Извлечение троса дроссельной заслонки из держателя впускного трубопровода двигателя F16D3 Daewoo Nexia N150

2. Преодолевая усилие пружины, поверните сектор привода дроссельной заслонки и, совместив трос с прорезью в секторе, выньте верхний наконечник троса.

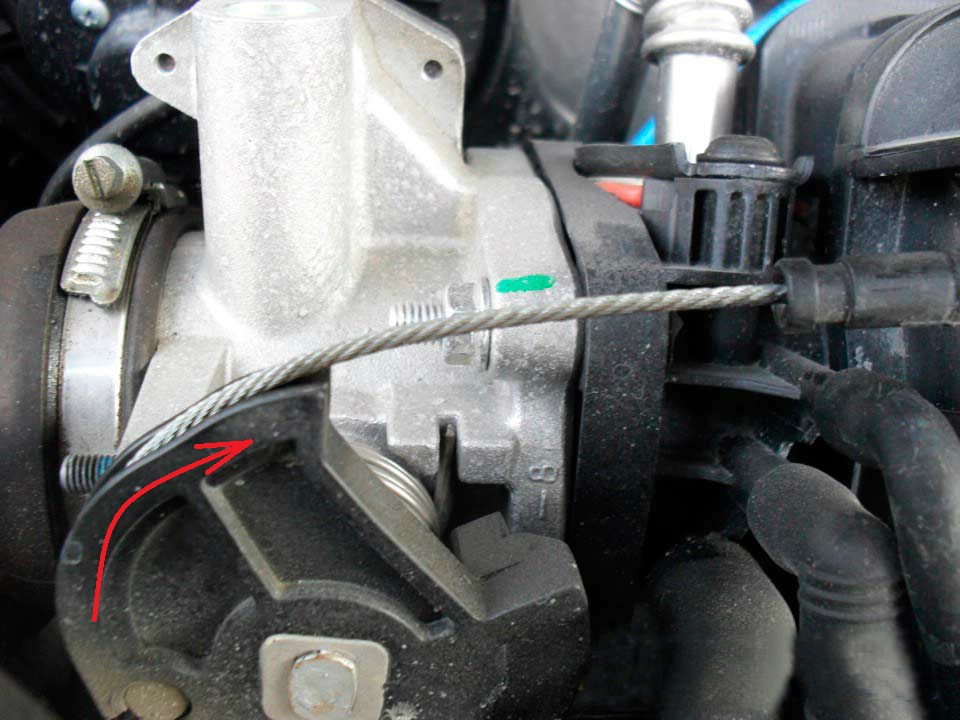

Направление поворачивания сектора привода дроссельной заслонки двигателя F16D3 Daewoo Nexia N150

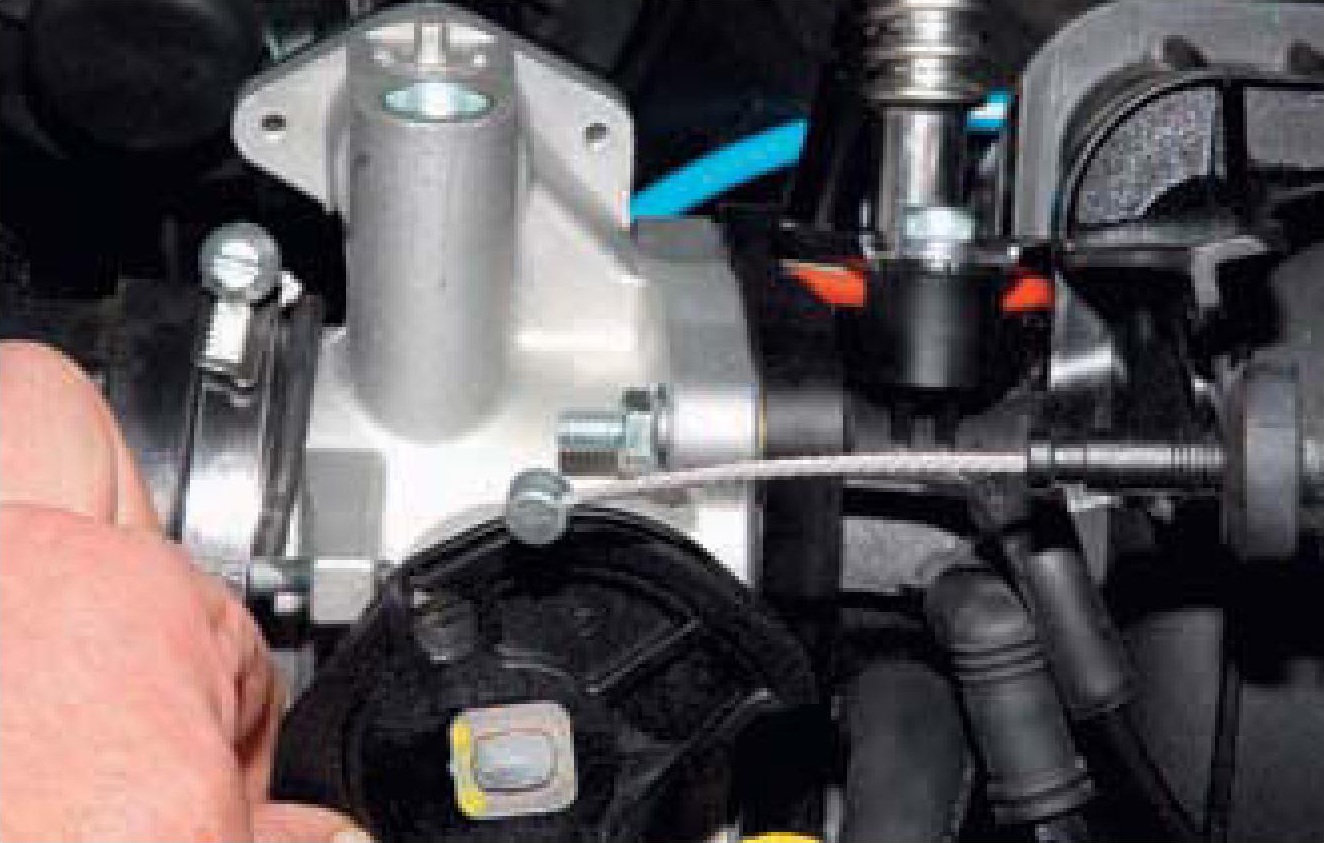

Снятие верхнего наконечника троса из сектора дроссельной заслонки двигателя F16D3 Daewoo Nexia N150

3. В салоне автомобиля, сжав лепестки пластмассовой втулки нижнего наконечника троса (для наглядности показано на снятой педали «газа»), выведите втулку из отверстия кронштейна педали и извлеките трос через прорезь кронштейна.

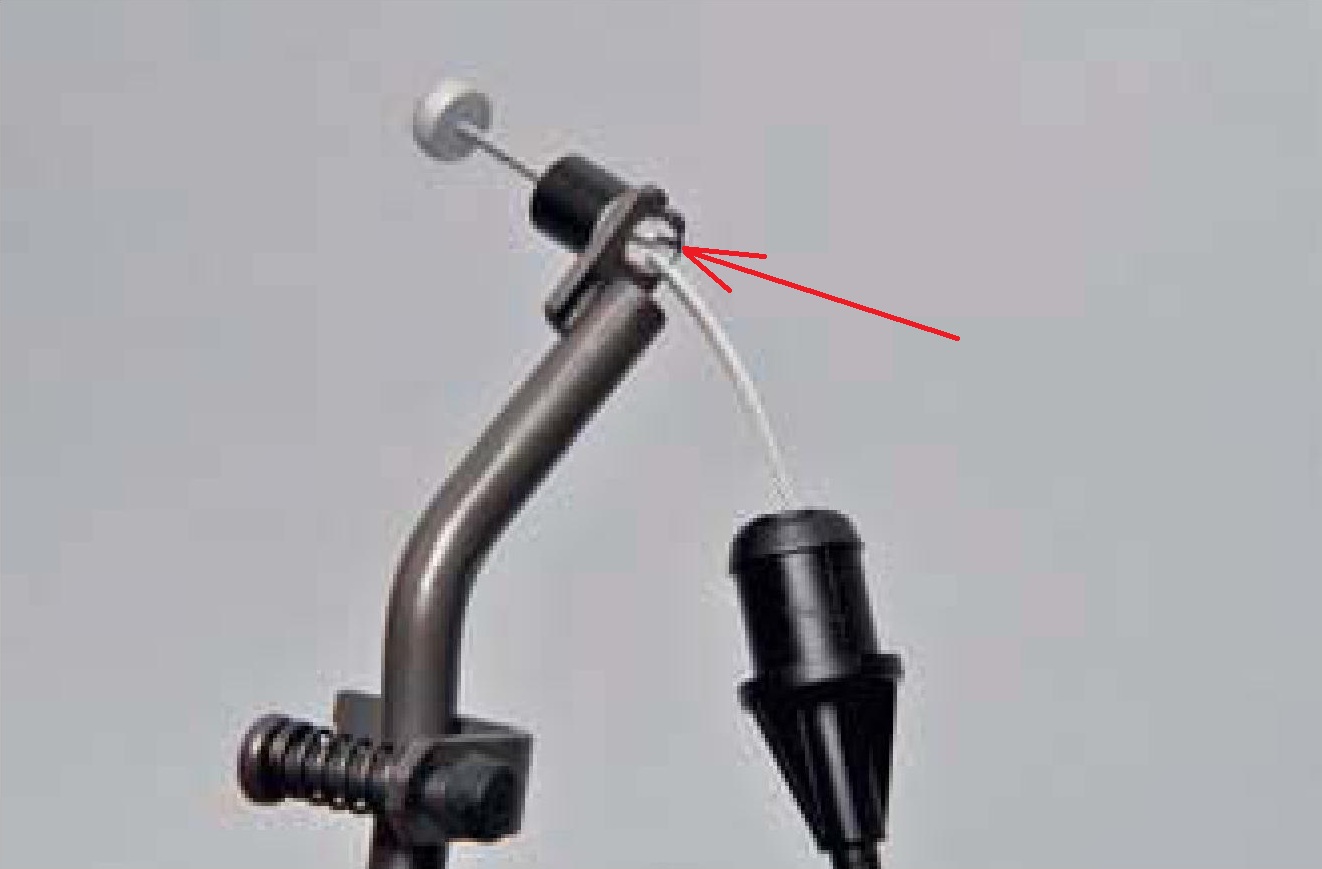

Размещение втулки крепления наконечника троса в педали акселератора Daewoo Nexia N150

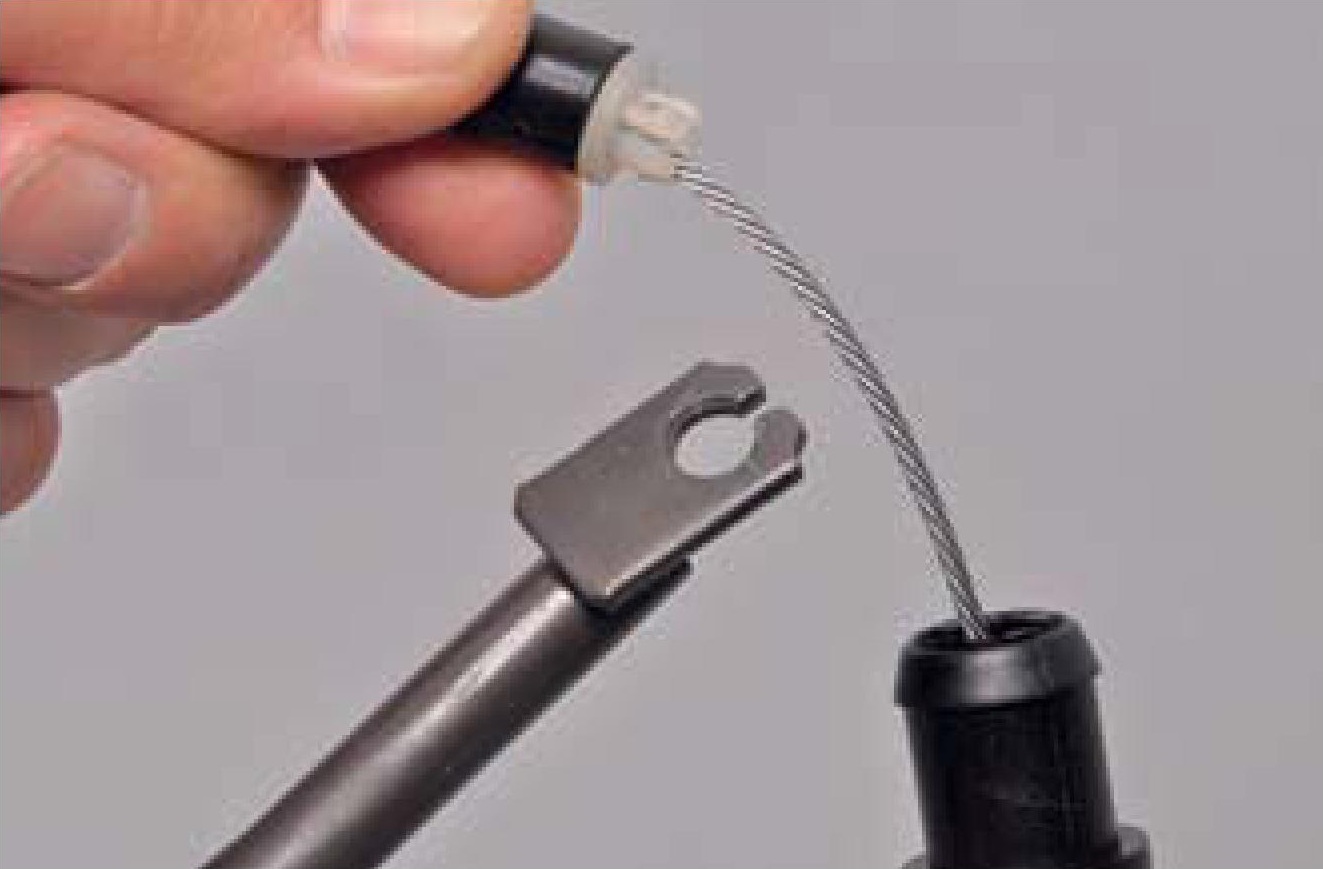

Снятие наконечника троса привода дроссельной заслонки двигателя F16D3 из кронштейна педали акселератора Daewoo Nexia N150

4. Вытяните трос в подкапотное пространство через отверстие пластмассовой втулки в щитке передка.

Размещение втулки троса привода дроссельной заслонки в щитке передка Daewoo Nexia N150

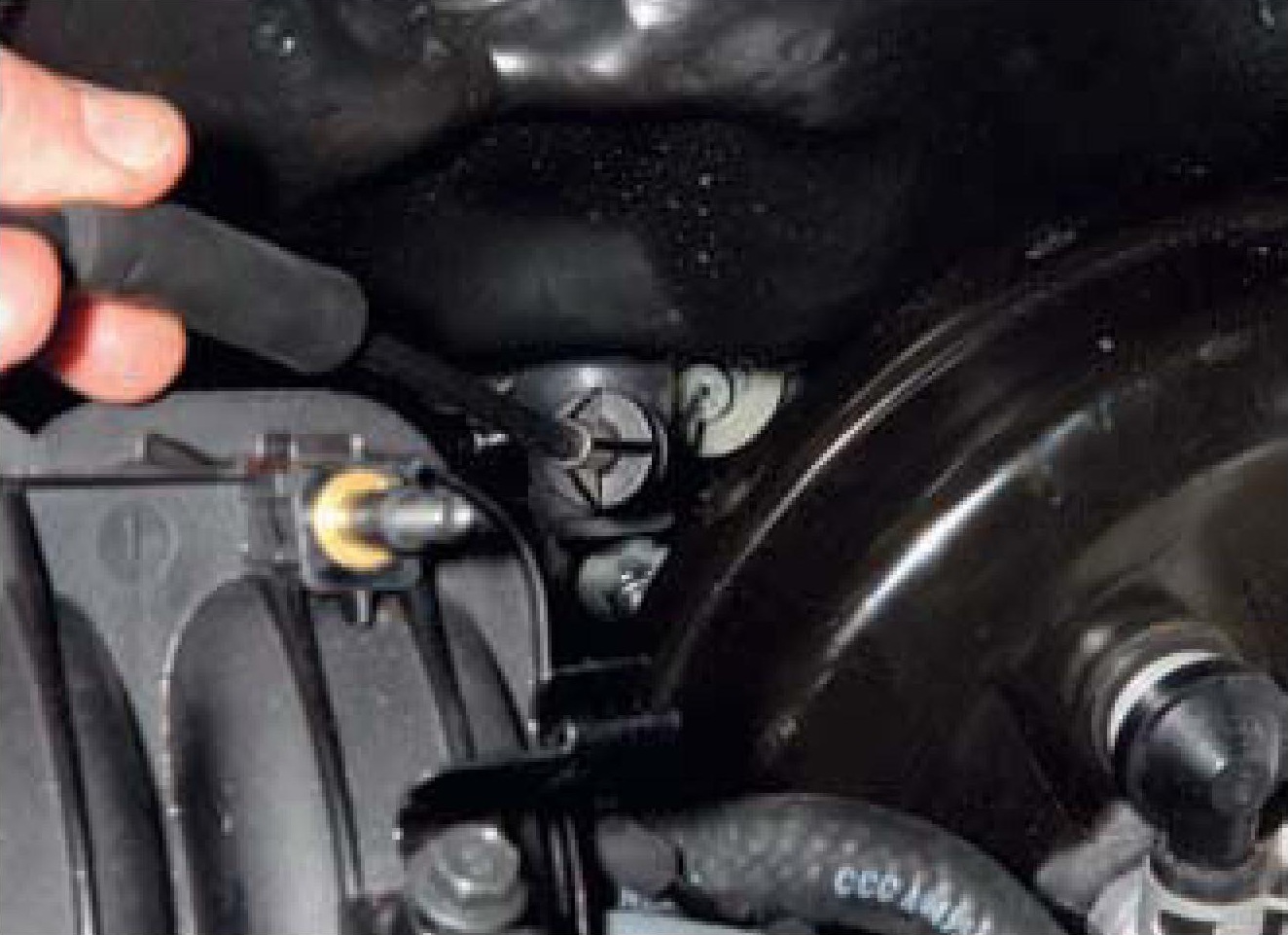

Извлечение троса привода дроссельной заслонки из щитка передка Daewoo Nexia N150

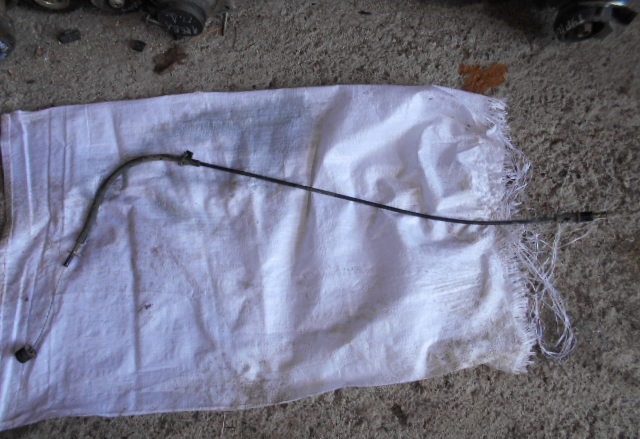

Снятый трос привода дроссельной заслонки двигателя F16D3 Daewoo Nexia N150

5. Установку троса привода дроссельной заслонки проводите в обратной последовательности.

6. После установки троса необходимо отрегулировать привод заслонки. При не нажатой педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой до упора педали – полностью открыта. Трос не должен провисать (быть ослабленным).

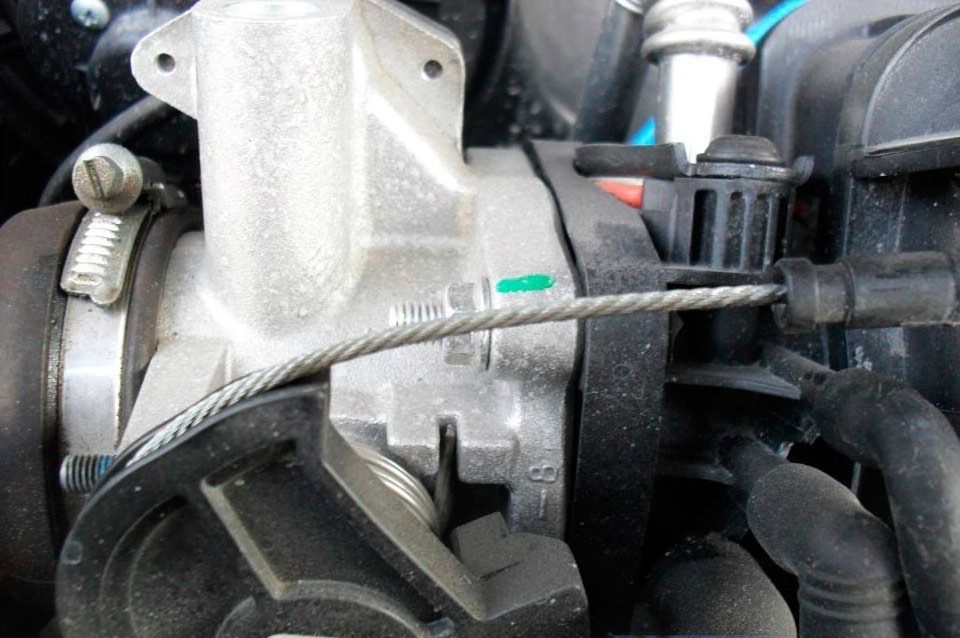

Не натянутый трос привода дроссельной заслонки двигателя F16D3 Daewoo Nexia N150

7. Для регулировки привода извлеките фиксатор оболочки троса.

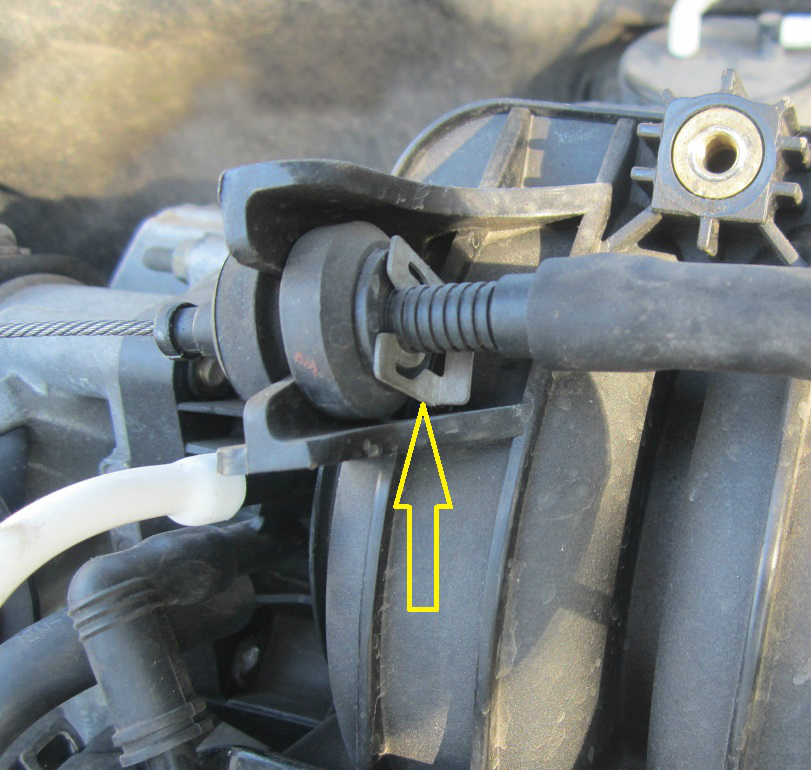

Размещение фиксатора оболочки троса привода дроссельной заслонки двигателя F16D3 Daewoo Nexia N150

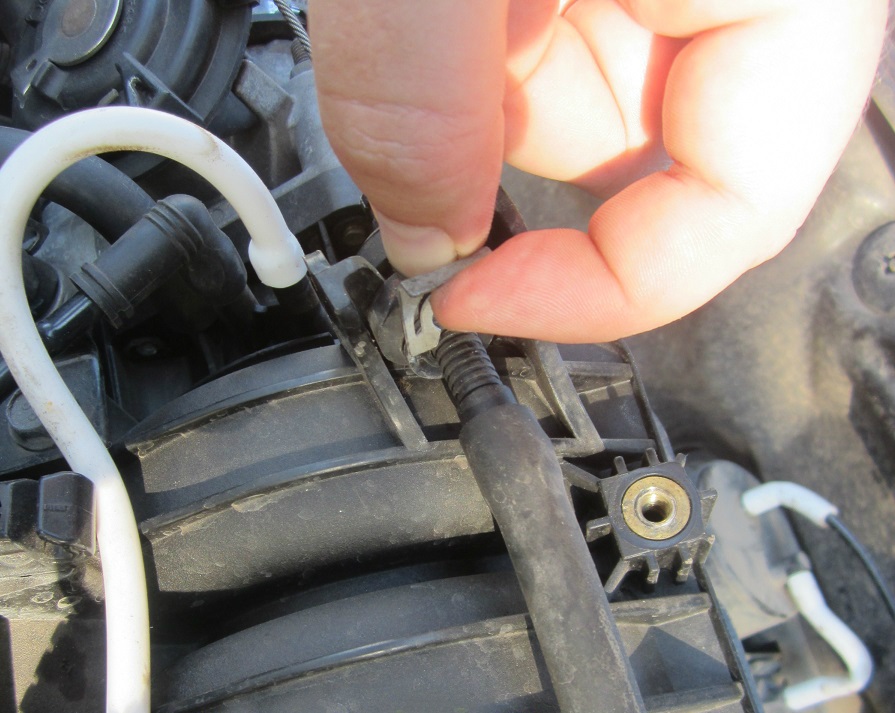

Извлечение фиксатора оболочки троса привода дроссельной заслонки Daewoo Nexia N150

8. Переместив наконечник оболочки троса в резиновой втулке в нужное положение, установите фиксатор в кольцевую канавку наконечника.

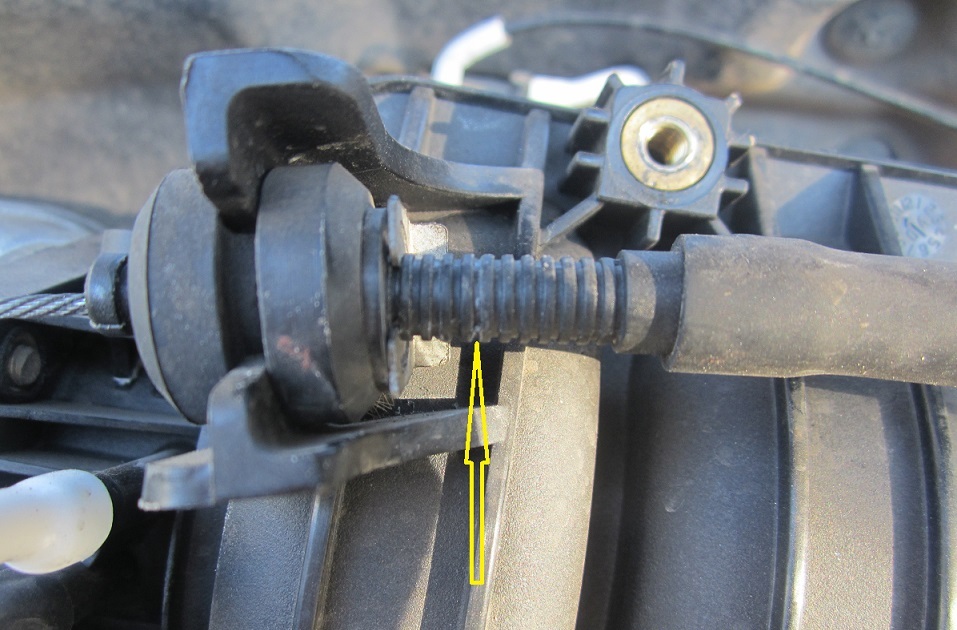

Отрегулированное натяжение троса привода дроссельной заслонки двигателя F16D3 Daewoo Nexia N150
