Снятие и установка датчика положения коленчатого вала Daewoo Nexia N150

Инструменты:

• Шестигранный ключ 5 мм
• Домкрат винтовой
• Балонный ключ
• Отвертка плоская средняя
• Ключ трещоточный
• Удлинитель
• Головка 4 мм
• Головка 10 мм
• Гаечный ключ рожковый 7 мм
• Гаечный ключ рожковый 10 мм
• Молоток средний
• Бородок

Детали и расходники:

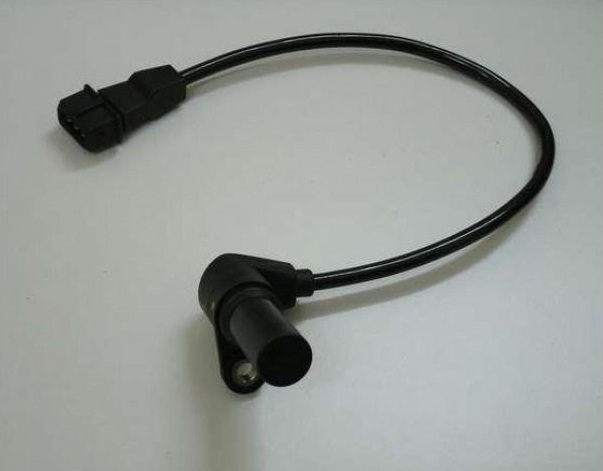

• Датчик положения коленчатого вала (96253542 – для двигателя F16D3 или 96183235 – для двигателя A15SMS, при необходимости)
• Уплотнительное кольцо датчика положения коленчатого вала (при необходимости, только для двигателей F16D3)
• Противооткатный упор

Примечания:

Снимайте датчик для проверки или замены, а также при ремонте двигателя. Работу выполняйте на смотровой канаве или эстакаде.

Снятие и установка датчика положения коленчатого вала​ двигателя F16D3

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

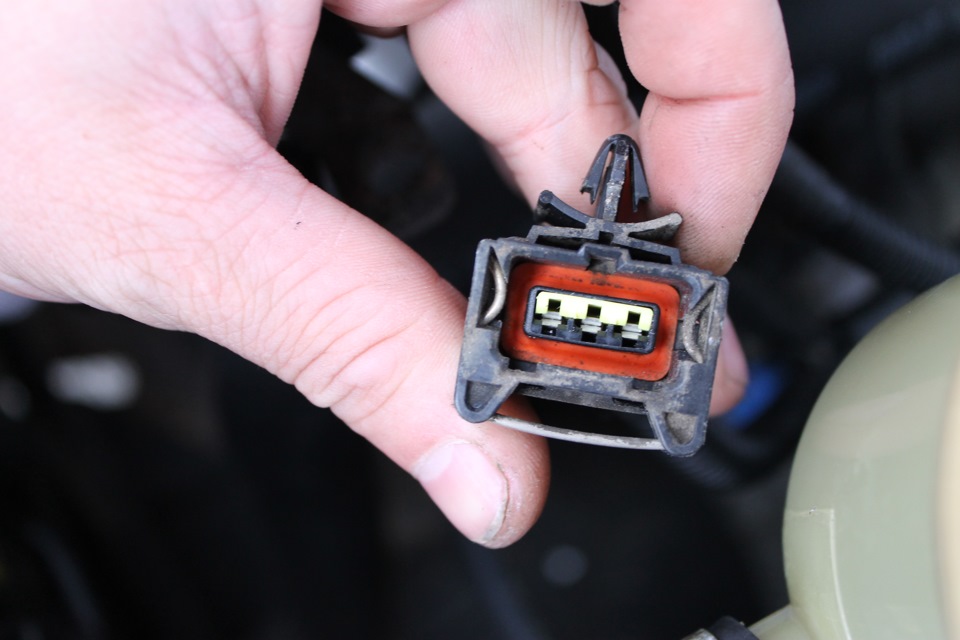

2. На автомобиле с двигателем F16D3 при выключенном зажигании нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от колодки проводов датчика.

3. Снимите правый грязезащитный щиток, как описано здесь.

4. Снизу автомобиля шестигранным ключом на 5 мм отверните винт крепления датчика к блоку цилиндров.

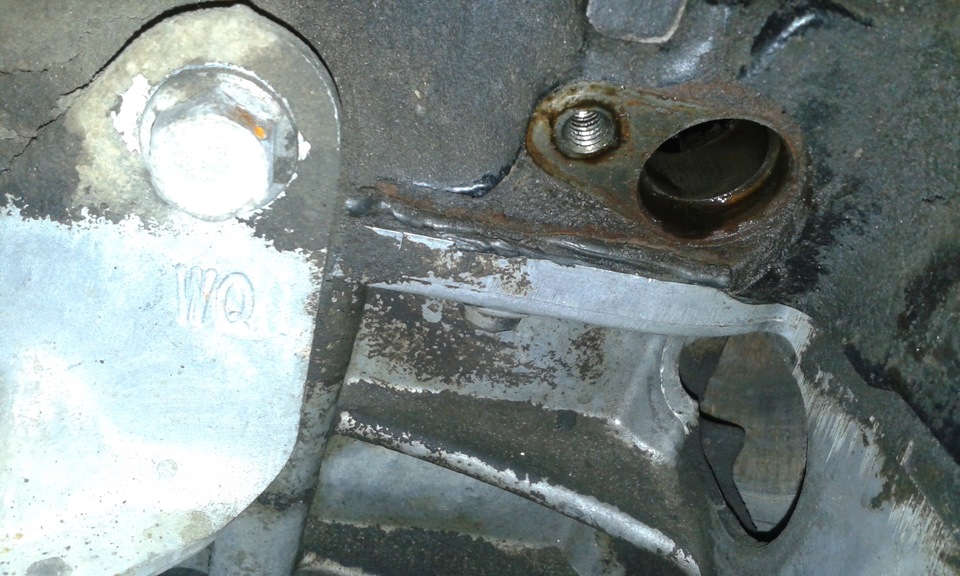

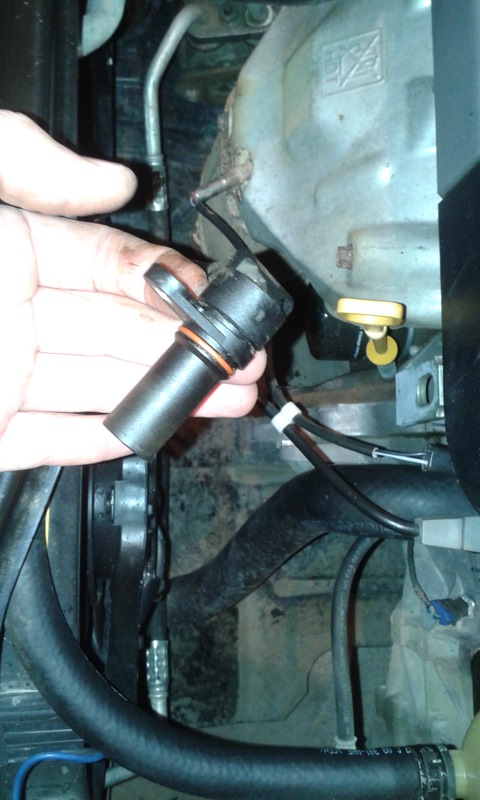

5. Выньте датчик из гнезда в блоке цилиндров.

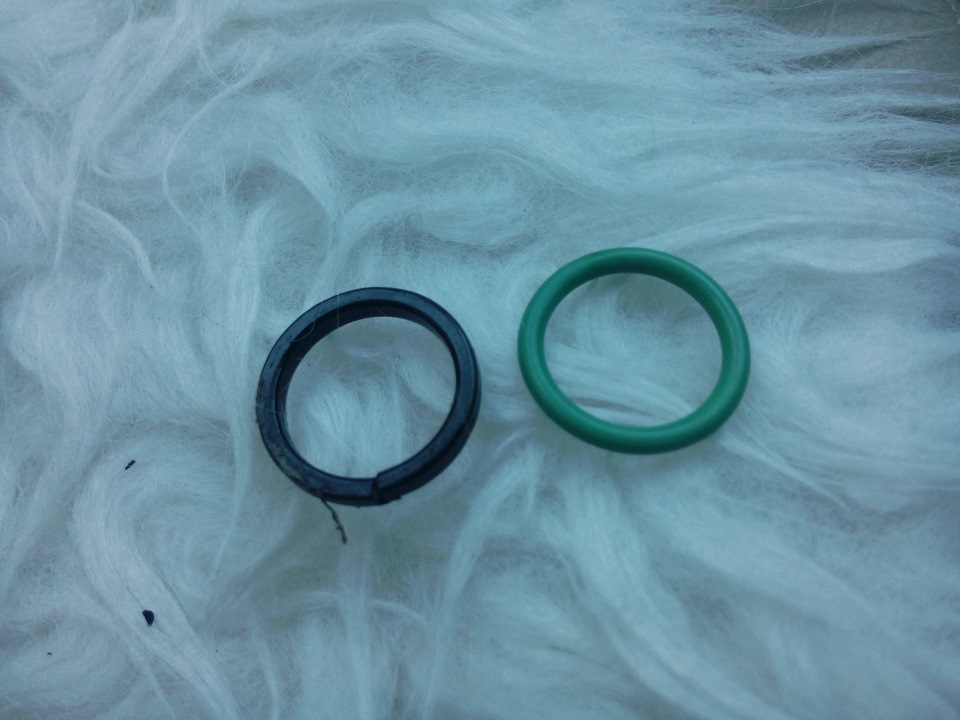

6. Соединение уплотнено резиновым кольцом. Перед установкой датчика проверьте состояние кольца.

Примечание:

При его повреждении (трещины, разрывы, замятия) или потере эластичных свойств резины замените кольцо новым.

7. Установите датчик положения коленчатого вала в обратной последовательности.

Снятие и установка датчика положения коленчатого вала​ двигателя A15SMS

1. Снимите правый грязезащитный щиток, как описано здесь.

2. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

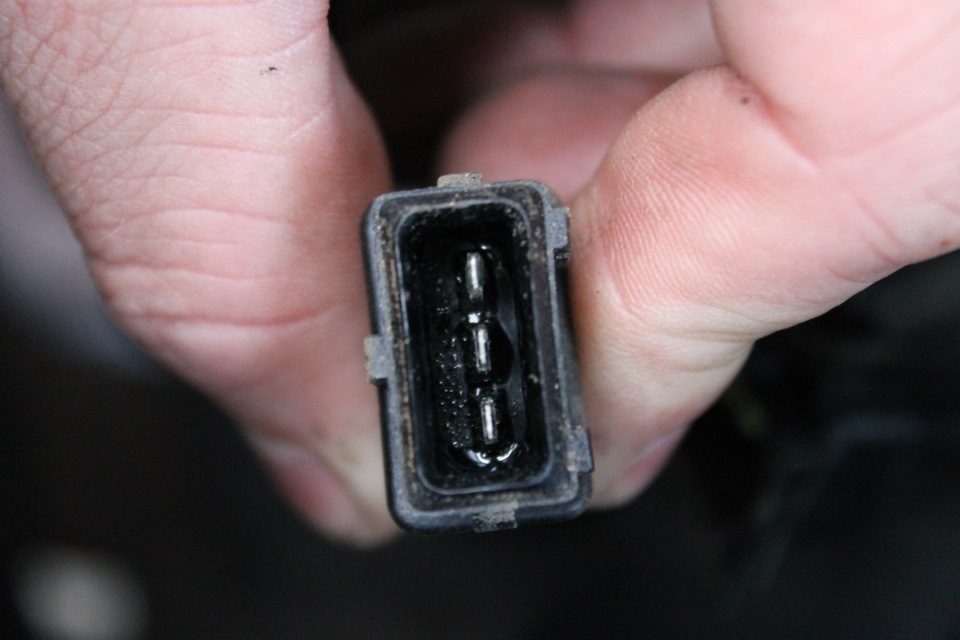

3. Снизу автомобиля с двигателем A15SMS при выключенном зажигании нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от колодки проводов датчика.

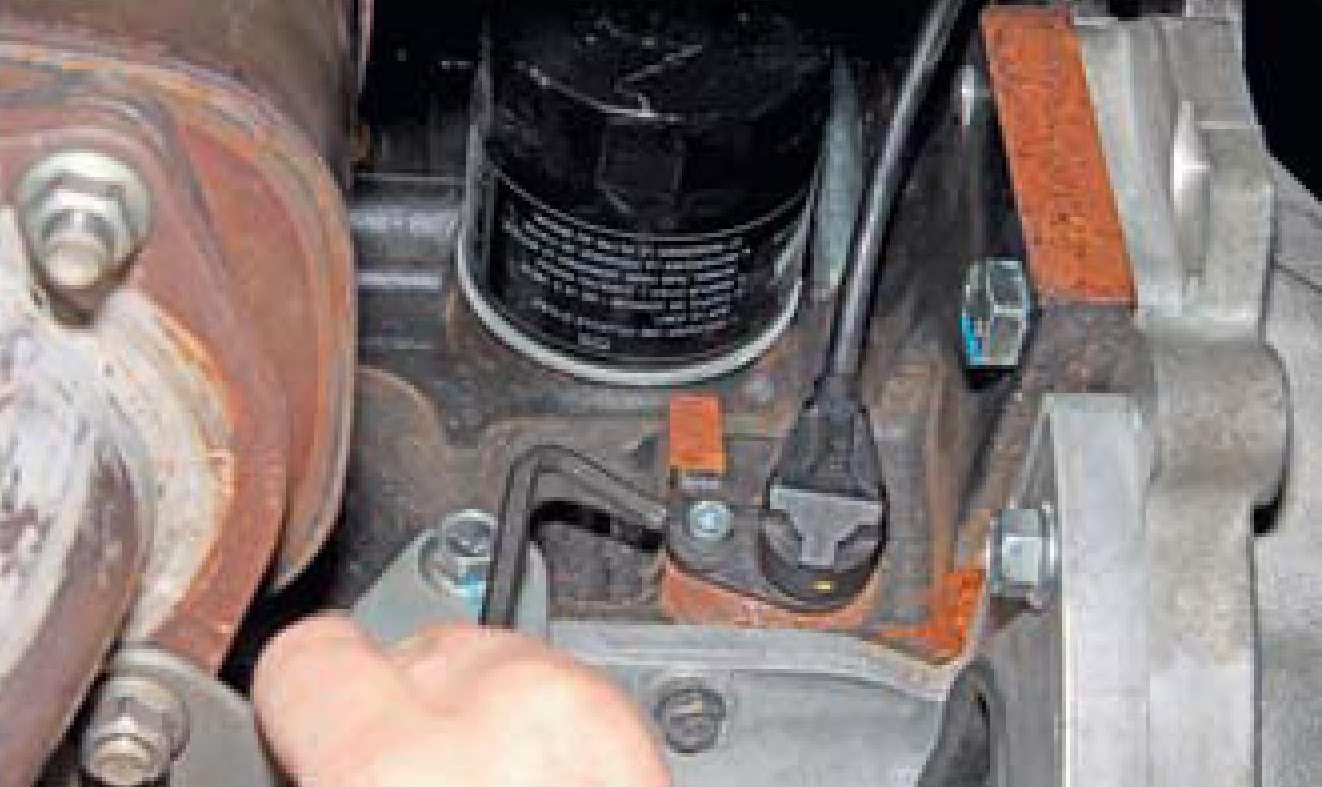

4. Шестигранным ключом на 5 мм отверните винт крепления датчика к корпусу масляного насоса.

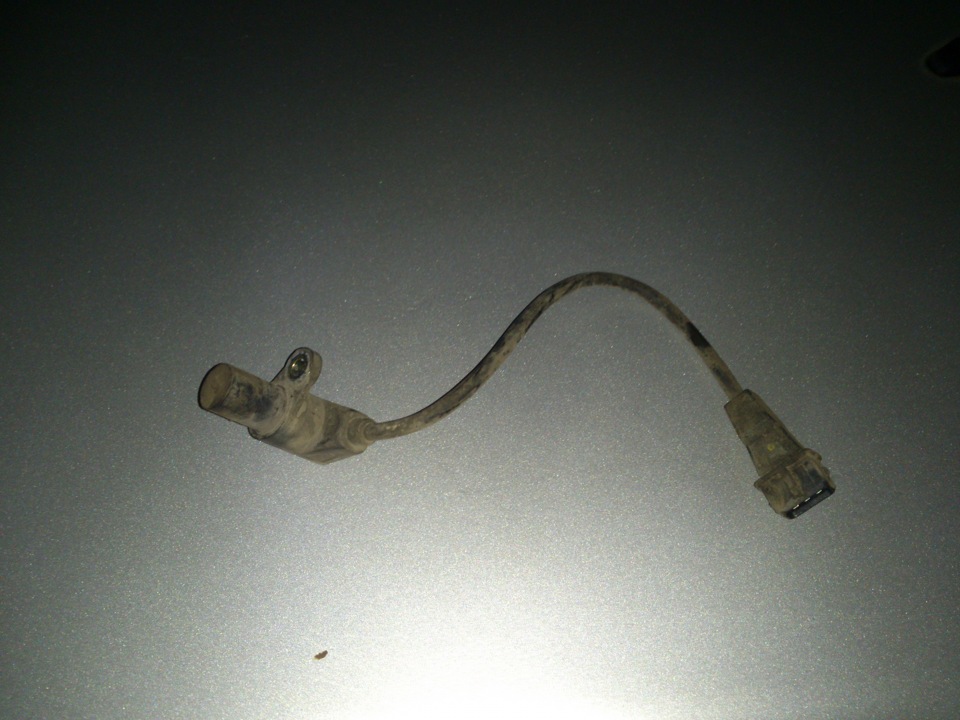

5. Выньте датчик из гнезда в корпусе масляного насоса.

6. Установите датчик положения коленчатого вала в обратной последовательности.
