Снятие и установка управляющего датчика концентрации кислорода Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной на 22 мм (для двигателей A15SMS)
• Гаечный ключ торцевой Г-образный (подходящего размера, для двигателей A15SMS)
• Вороток под торцевую насадку (для двигателей F16D3)
• Ключ трубчатый на 22 мм (для двигателей F16D3)
• Динамометрический ключ

Детали и расходники:

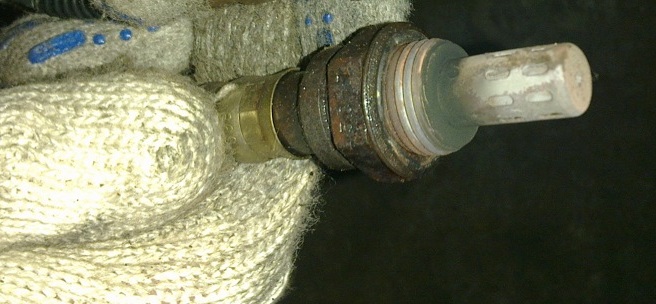

• Датчик концентрации кислорода (96291099 – для двигателя F16D3 или 96377500 – для двигателя A15SMS)

Примечания:

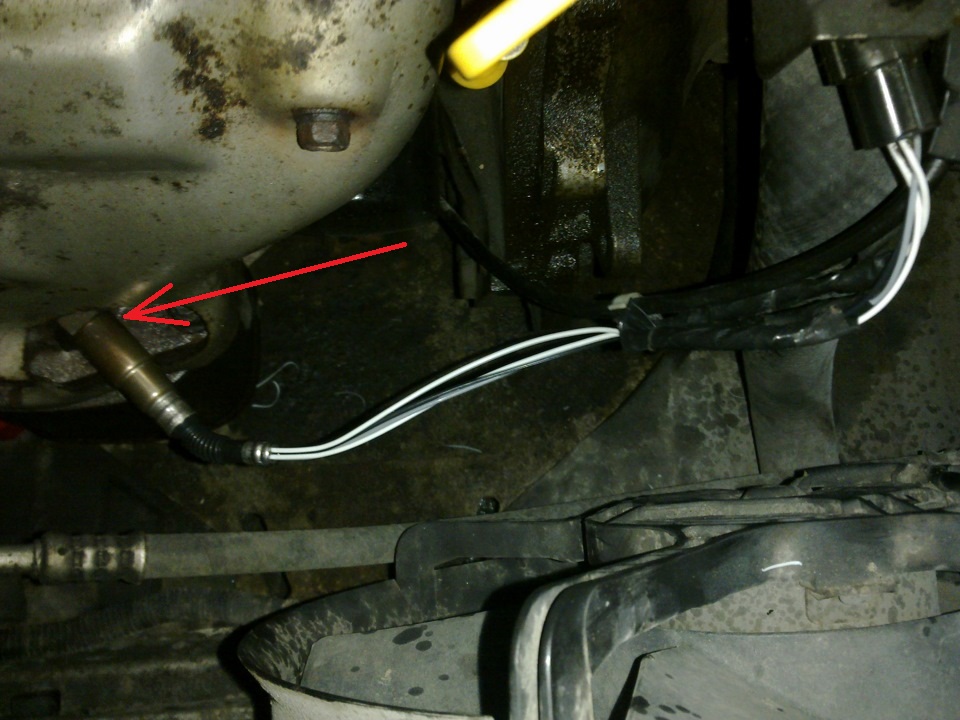

Снимайте управляющий датчик концентрации кислорода для замены, а также при замене выпускного коллектора двигателя.

Замена управляющего датчика концентрации кислорода двигателя F16D3

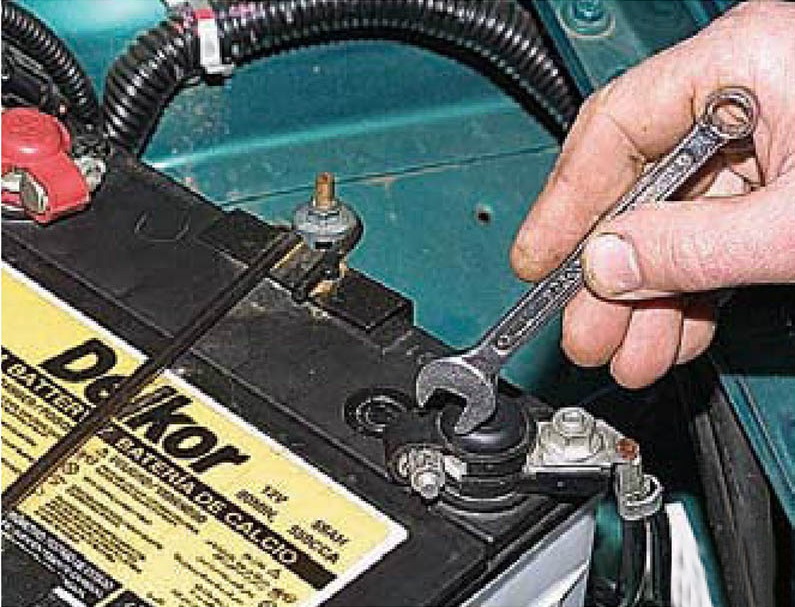

1. Снимите провод с клеммы "минус" аккумуляторной батареи.

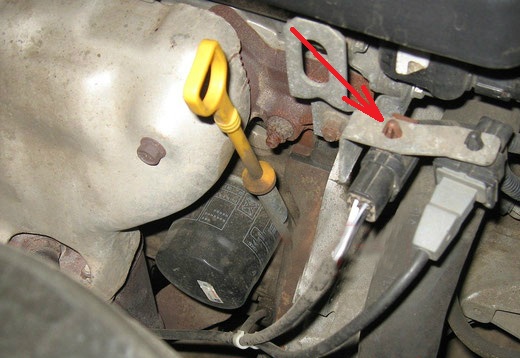

2. На автомобиле с двигателем F16D3 сдвиньте с пластмассового держателя, закрепленного на кронштейне, колодку жгута проводов системы управления двигателем.

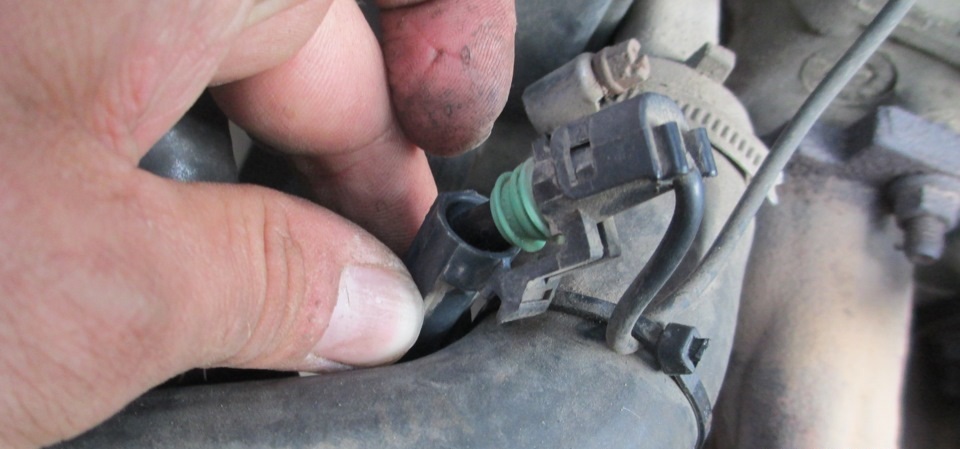

3. Нажав фиксатор колодки жгута проводов системы управления двигателем, отсоедините от нее колодку жгута проводов датчика.

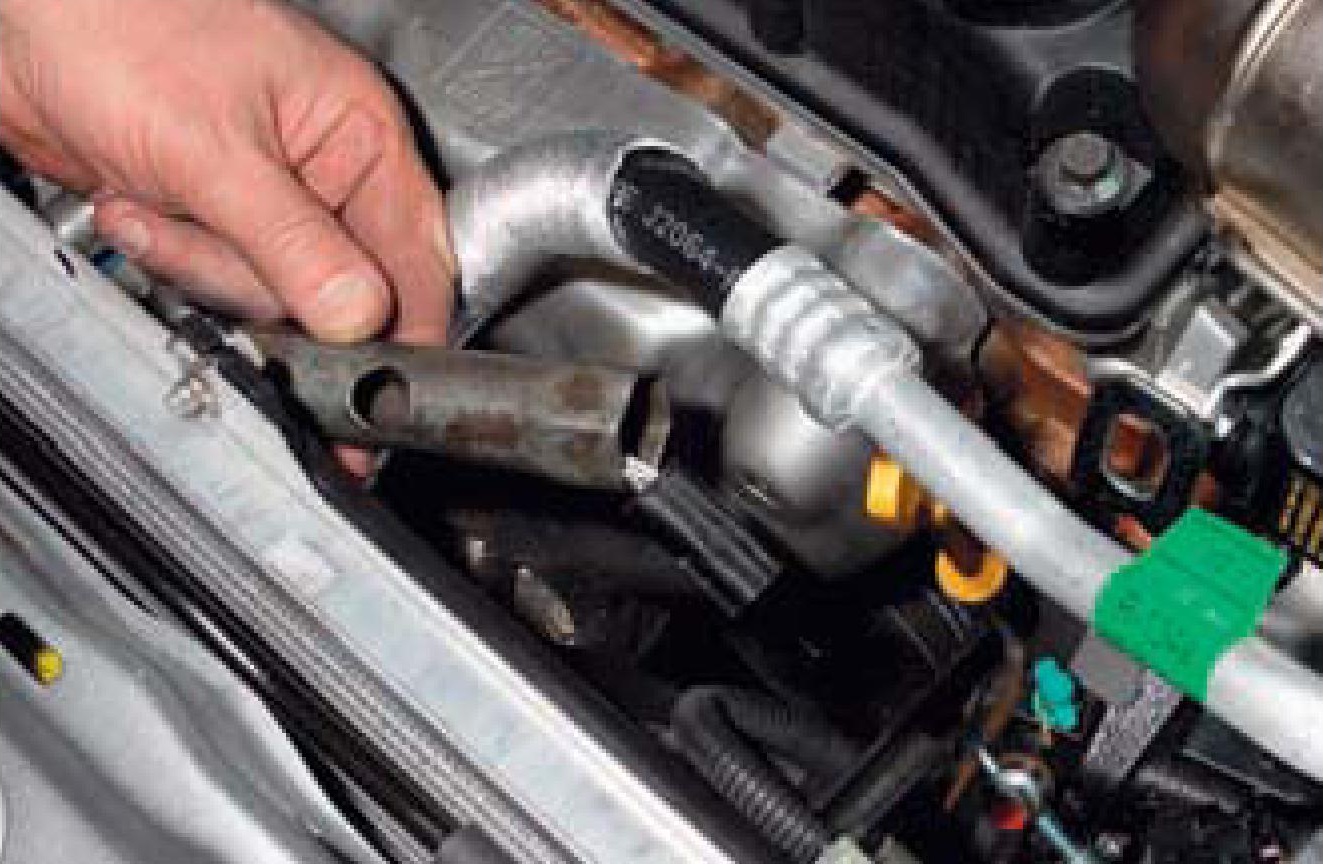

4. Для выворачивания датчика из резьбового отверстия выпускного коллектора примените трубчатый ключ на 22 мм. Проденьте через отверстие трубчатого ключа колодку жгута проводов датчика и надеваем ключ на шестигранник датчика.

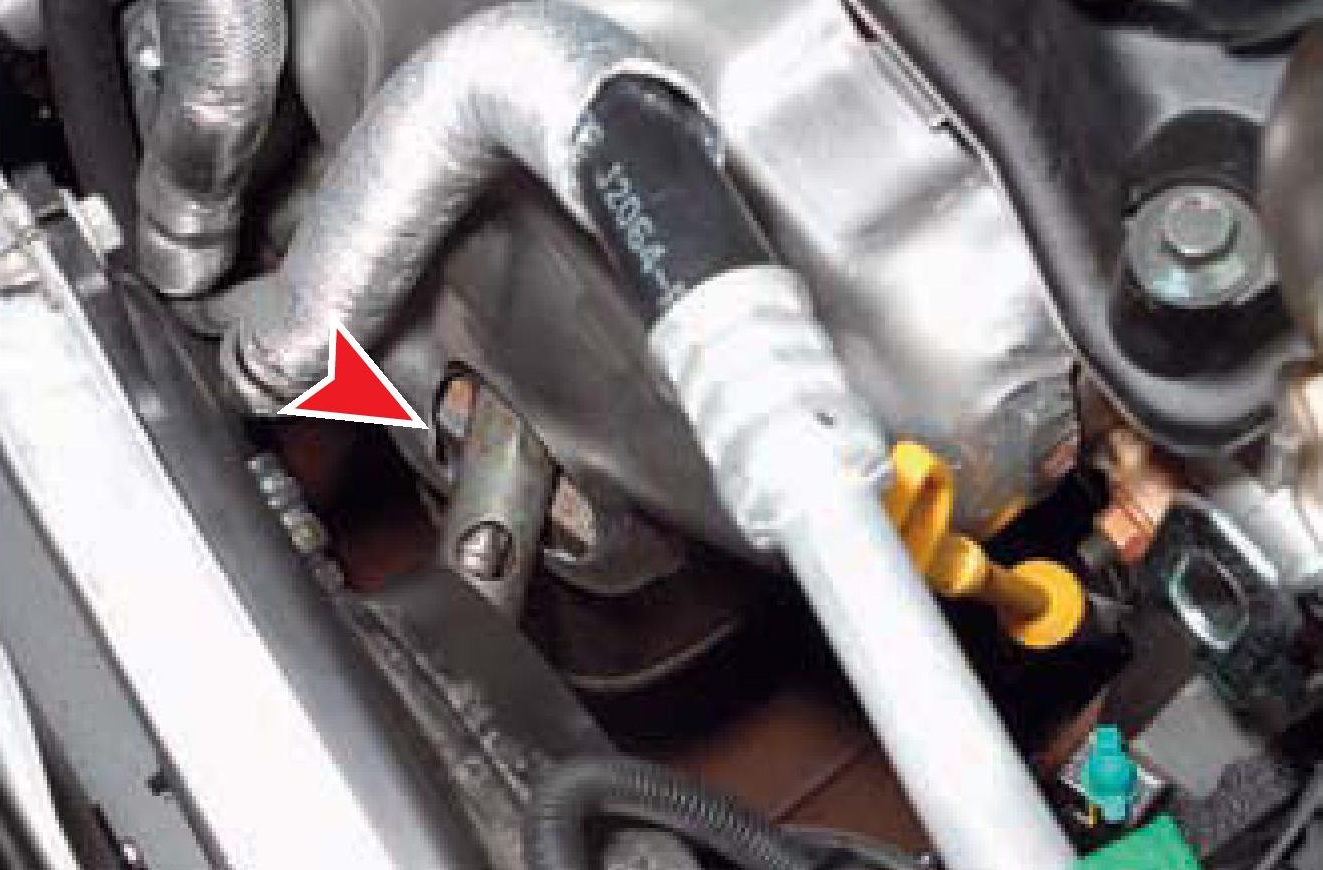

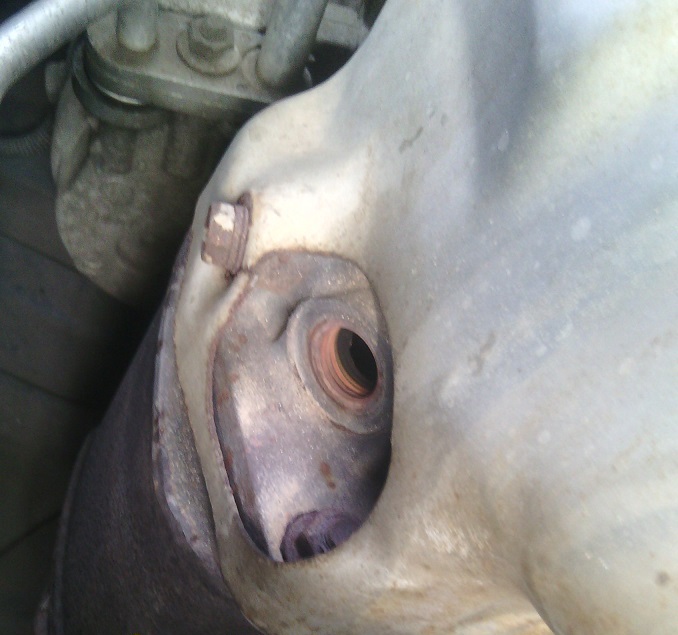

5. Вращая трубчатый ключ с помощью воротка, выверните датчик из резьбового отверстия в выпускном коллекторе и выньте его из моторного отсека.

6. Установите датчик в обратной последовательности.

Замена управляющего датчика концентрации кислорода двигателя A15SMS

1. Снимите провод с клеммы "минус" аккумуляторной батареи.

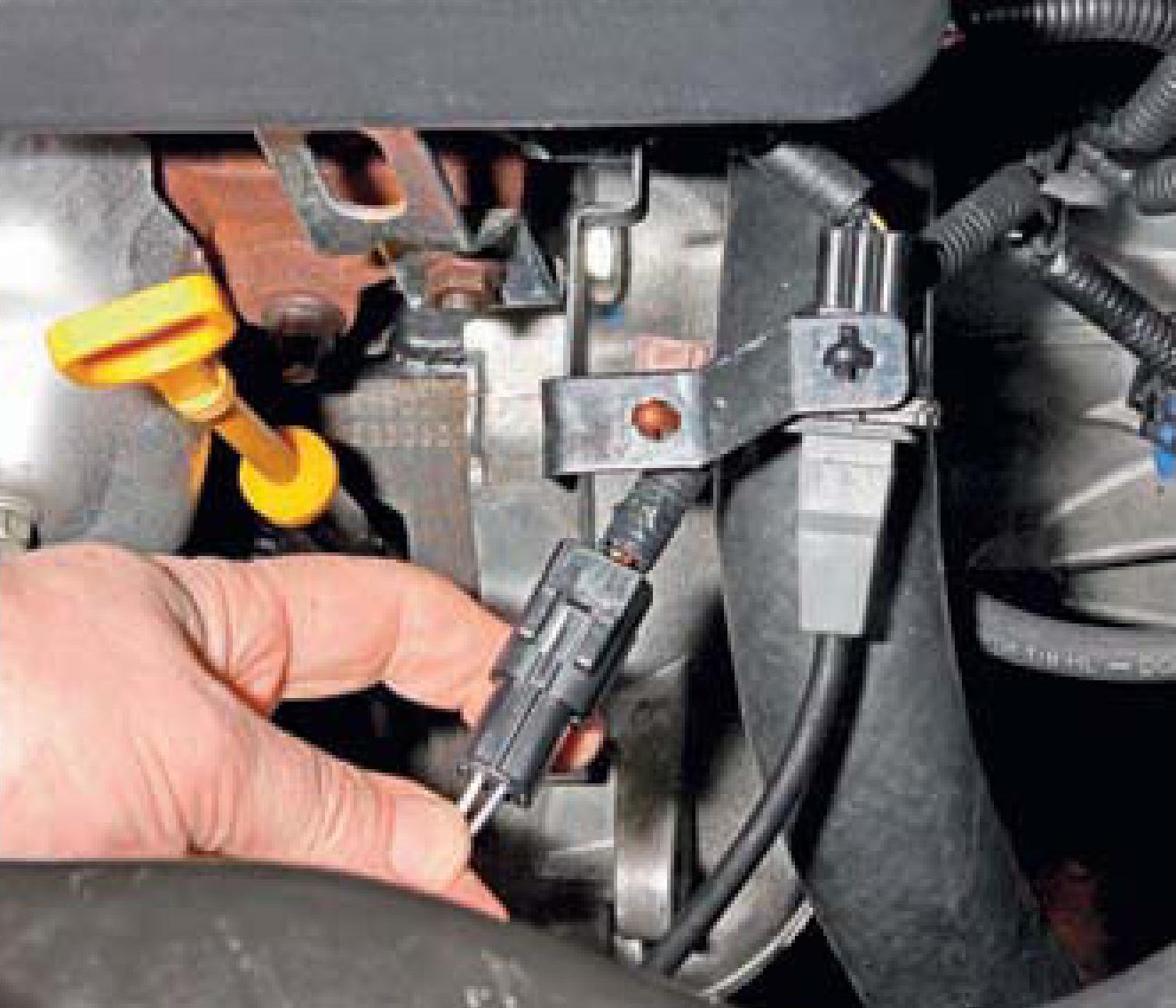

2. Для снятия управляющего датчика концентрации кислорода на автомобиле с двигателем A15SMS отсоедините колодку жгута проводов системы управления двигателем от колодки проводов датчика.

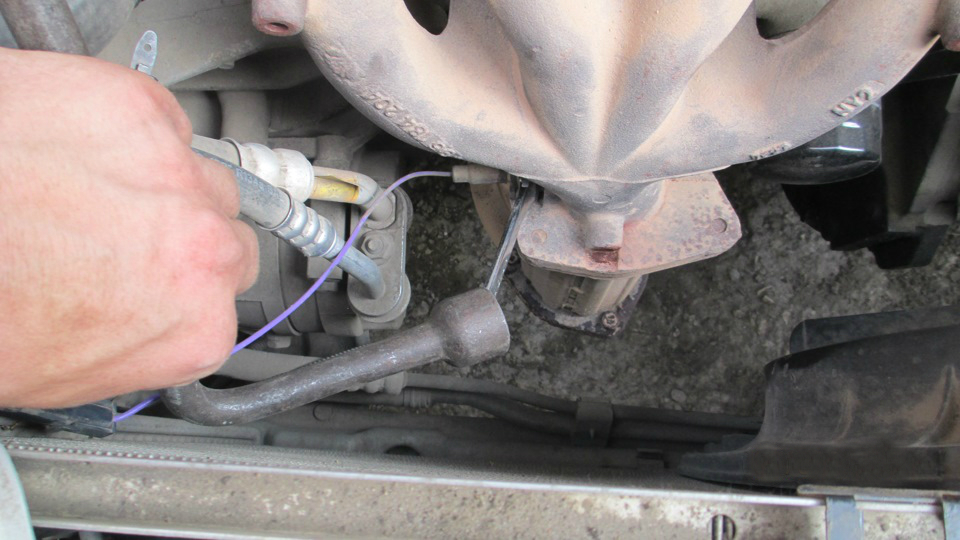

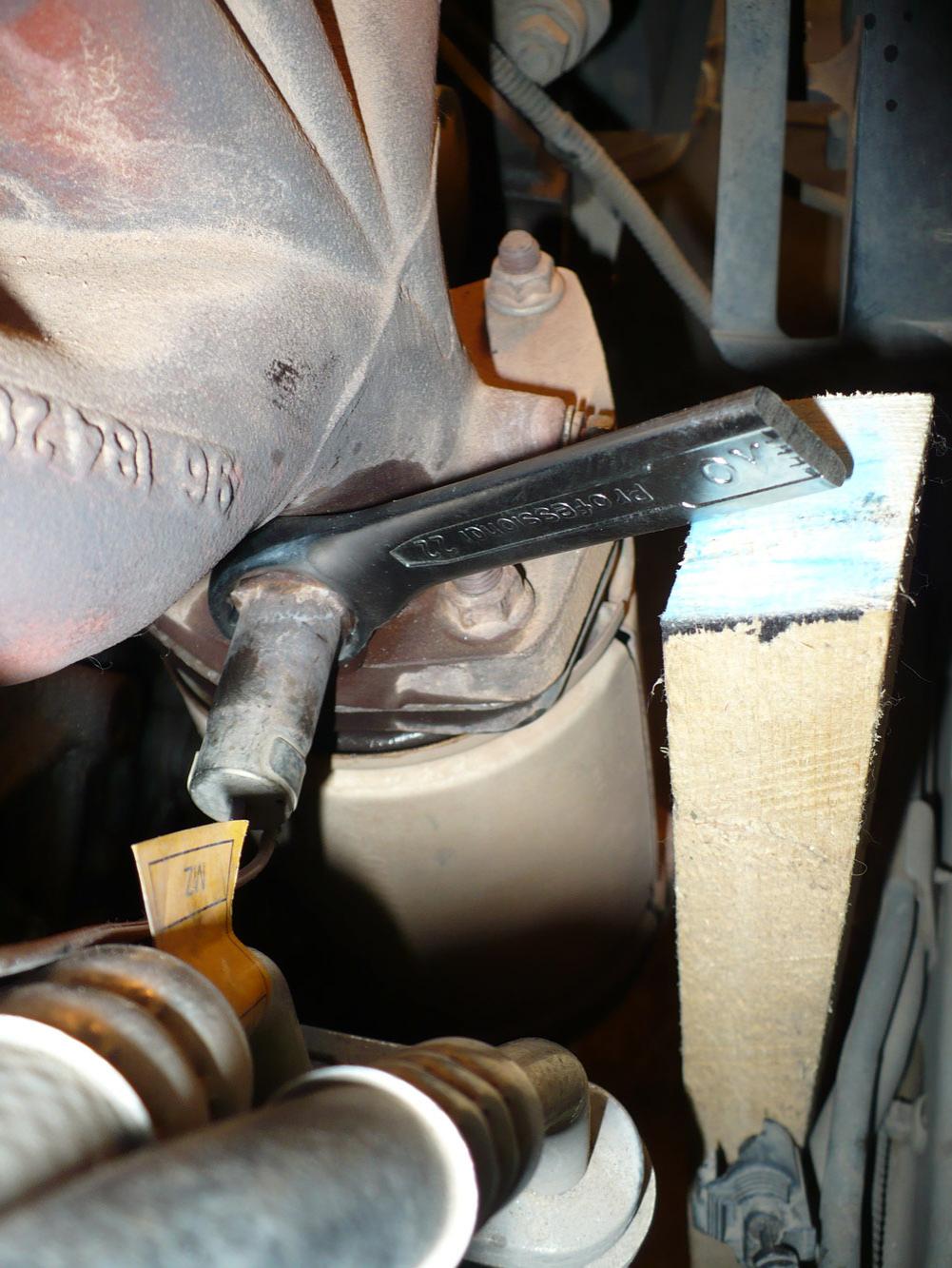

3. Накидным ключом на 22 мм ослабьте затяжку управляющего датчика концентрации кислорода и выверните его из резьбового отверстия выпускного коллектора.

Примечание:

Если таким способом не получится открутить датчик, увеличьте плечо прикладывания силы, воспользовавшись торцевым Г-образным ключом подходящего размера.

4. Установите управляющий датчик концентрации кислорода в обратной последовательности и затяните его предписанным моментом.
