Расположение предохранителей, плавких вставок и реле Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Ниже приведено расположение предохранителей Нексия, а также плавких вставок и реле для понимания принадлежности каждого элемента из блоков предохранителей к определенным узлам и системам.

Размещение блока предохранителей и реле в салоне Daewoo Nexia N150

Размещение блока предохранителей и реле в салоне

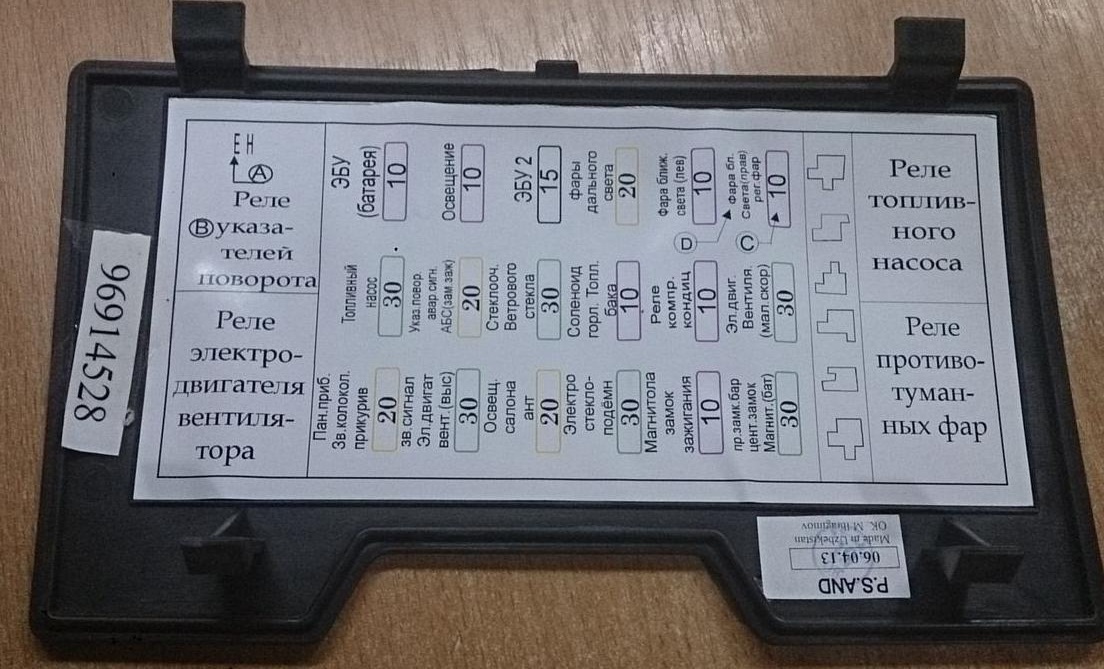

На внутренней стороне крышки монтажного блока приведена схема расположения реле и предохранителей, установленных на наружной стороне в блоке.

Схема назначения предохранителей и реле наружной стороны монтажного блока на внутренней стороне защитной крышки Daewoo Nexia N150

Чтобы знать токи плавких вставок предохранителей, защищаемые ими цепи и назначение реле, приведены ниже несколько фото.

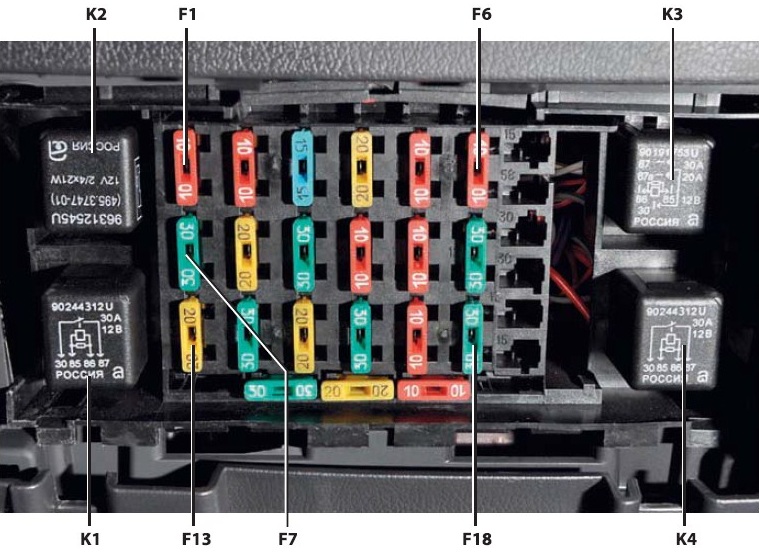

Расположение предохранителей и реле на наружной стороне монтажного блока Daewoo Nexia N150

Расположение предохранителей и реле на наружной стороне монтажного блока

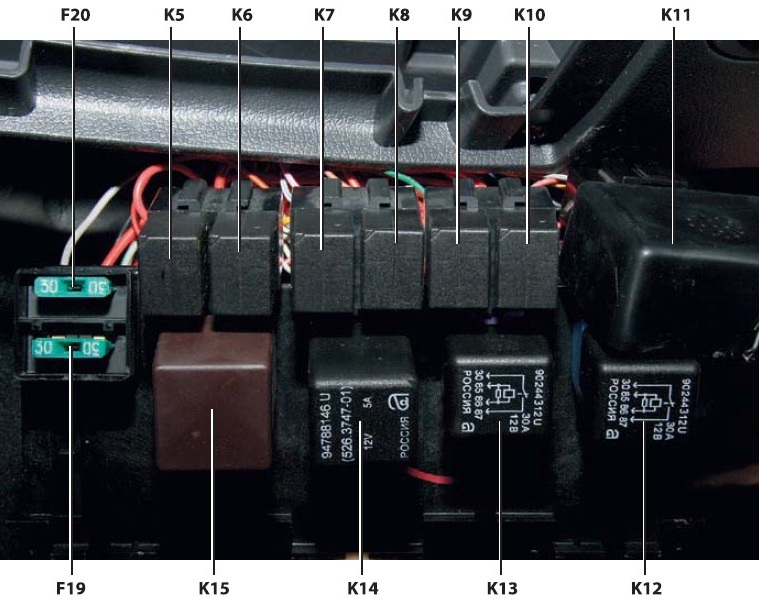

Расположение предохранителей и реле на внутренней стороне монтажного блока Daewoo Nexia N150

Расположение предохранителей и реле на внутренней стороне монтажного блока

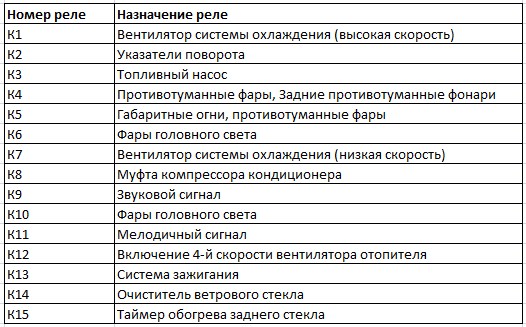

Назначение реле монтажного блока Daewoo Nexia N150

Назначение реле монтажного блока

Назначение и характеристика предохранителей монтажного блока Daewoo Nexia N150

Назначение и характеристика предохранителей монтажного блока

Источник: carpedia.club
