Снятие и установка узла датчика указателя уровня топлива Daewoo Nexia N150

Инструменты:

• Отвертка плоская средняя
• Отвертка крестовая средняя
• Плоскогубцы

Детали и расходники:

• Датчик уровня топлива 96222265

• Прокладка датчика уровня топлива 96350049 (при необходимости)

• Ветошь

Примечание:

Работу проводите на смотровой канаве или эстакаде при пустом топливном баке.

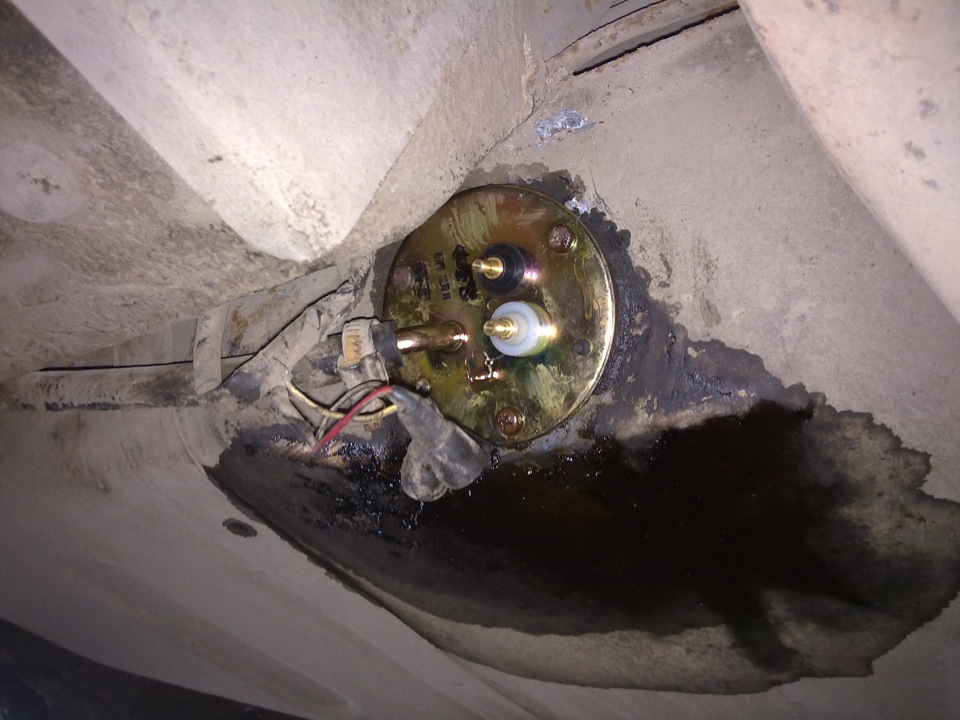

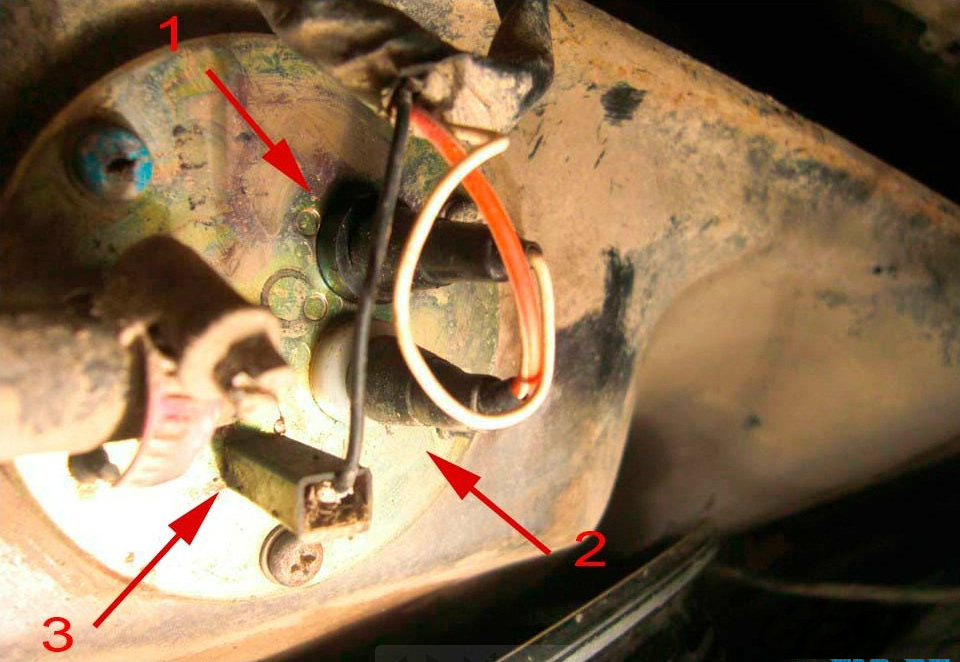

1. Отсоедините наконечники проводов от выводов датчика указателя уровня топлива.

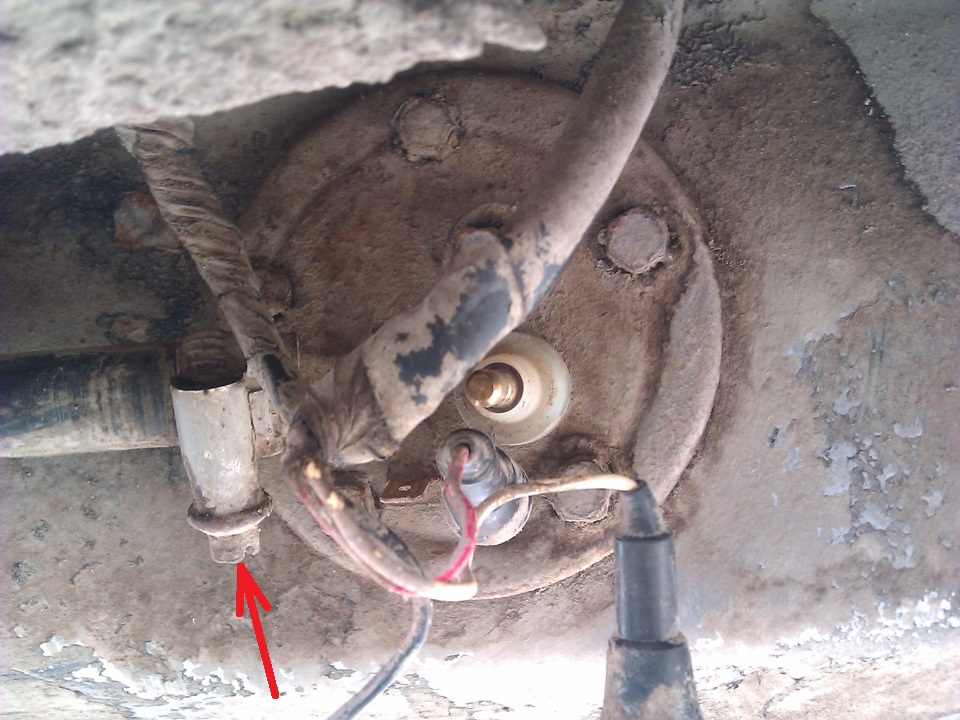

2. Шлицевой отверткой ослабьте хомут крепления сливного топливного шланга к патрубку фланца датчика.

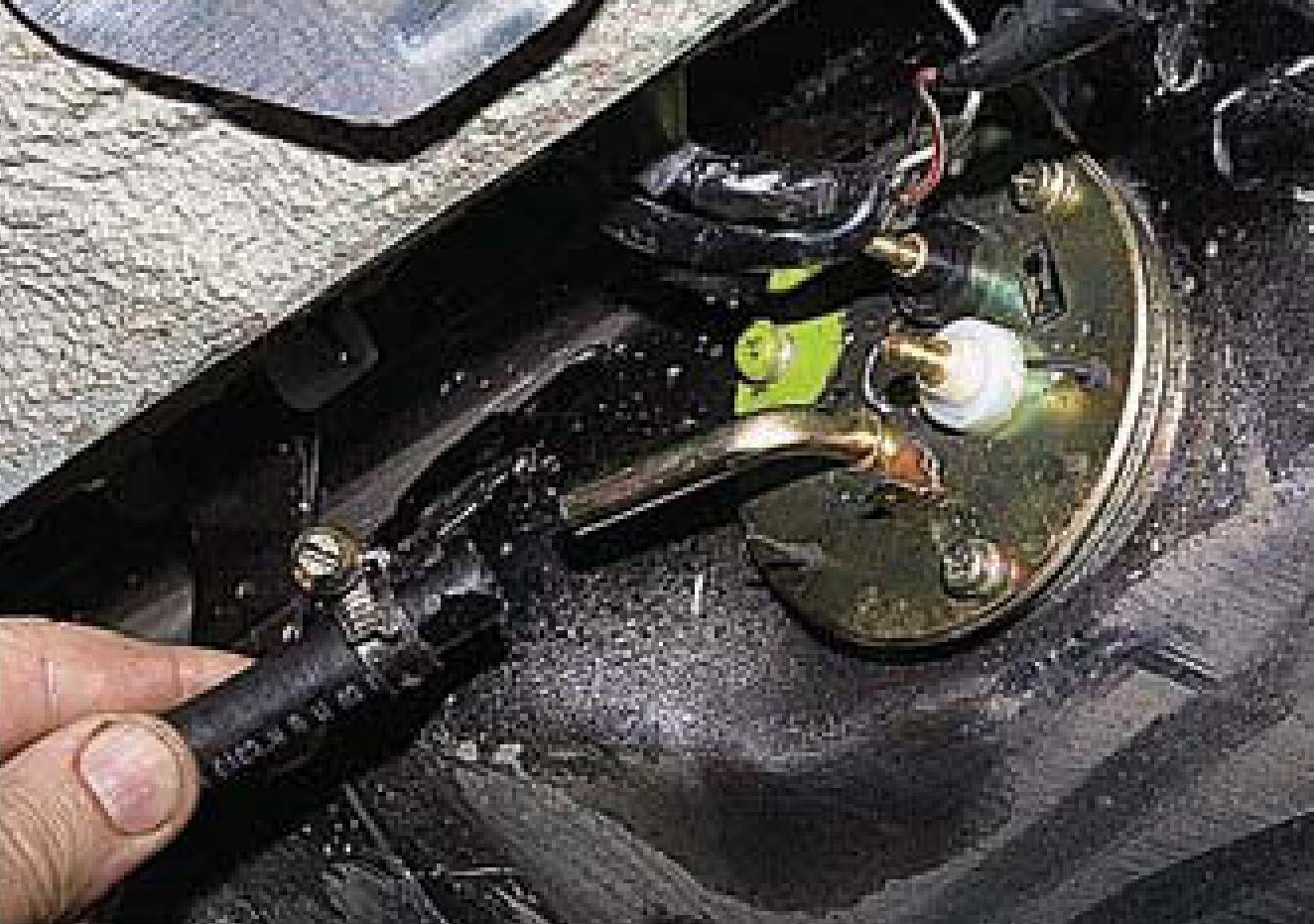

3. Снимите шланг с патрубка.

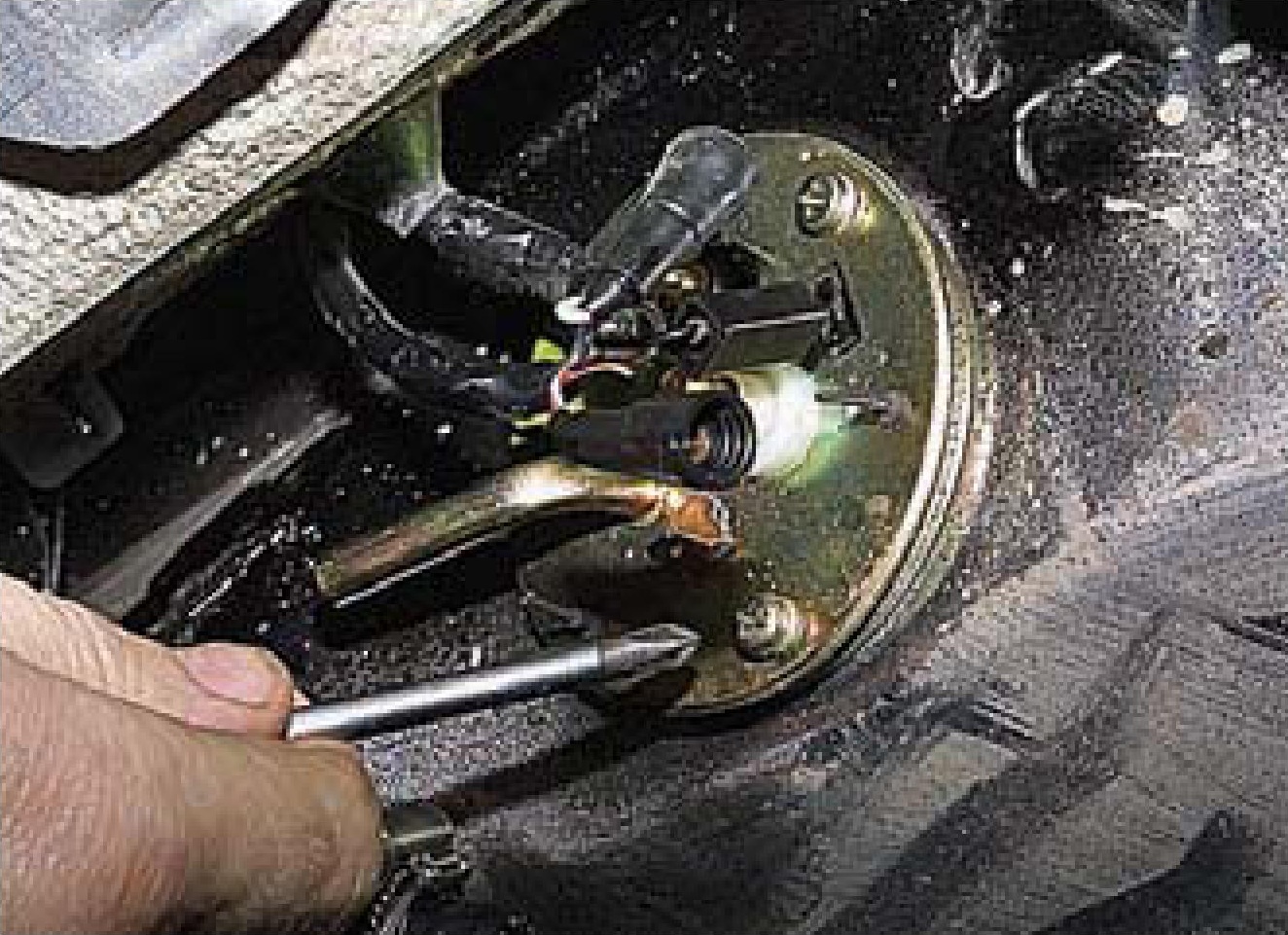

4. Крестовой отверткой отверните три винта крепления фланца датчика к топливному баку.

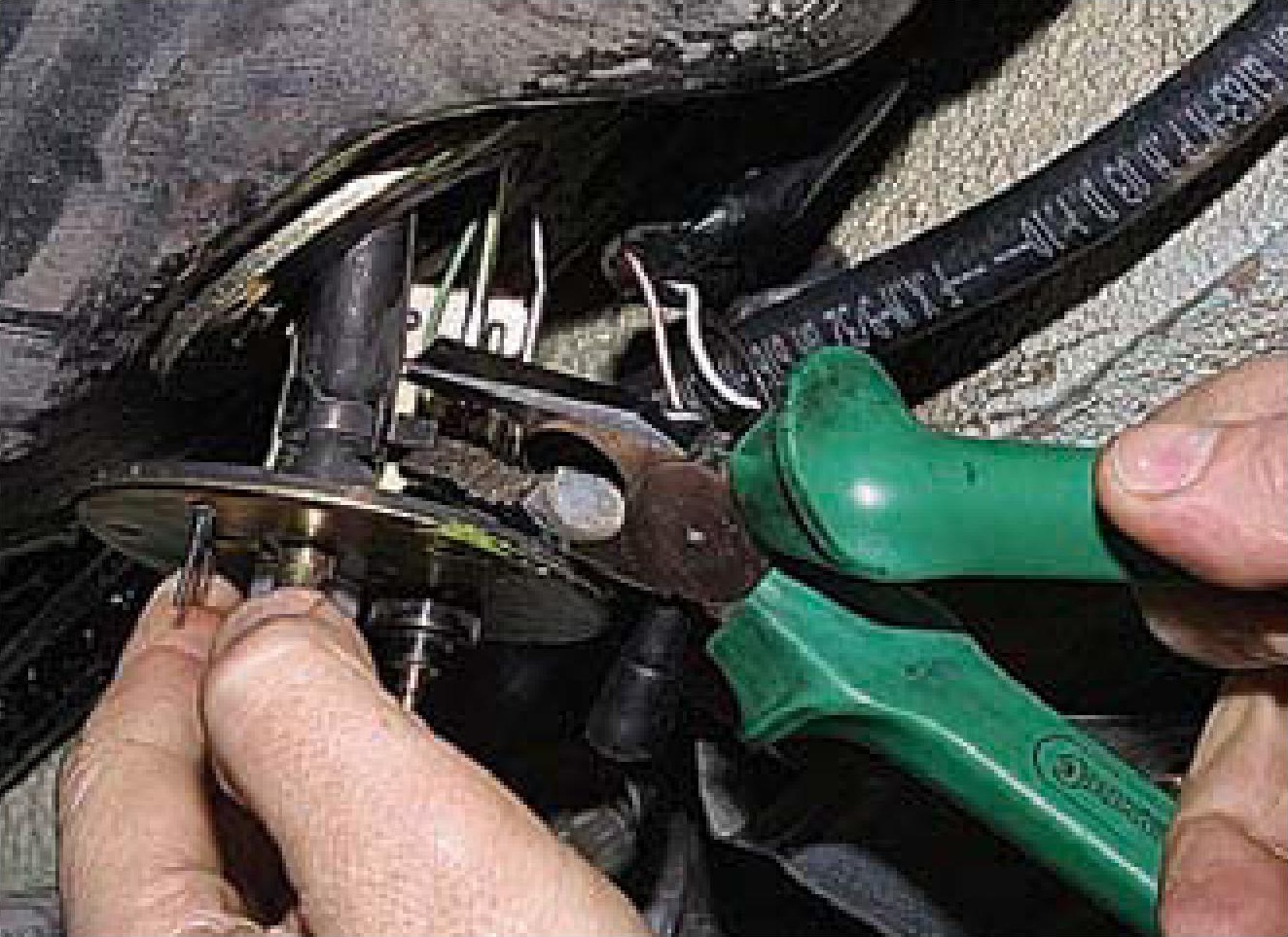

5. Выведите фланец с датчиком уровня из отверстия в топливном баке и, сжав плоскогубцами хомут крепления шланга к патрубку фланца, снимите шланг.

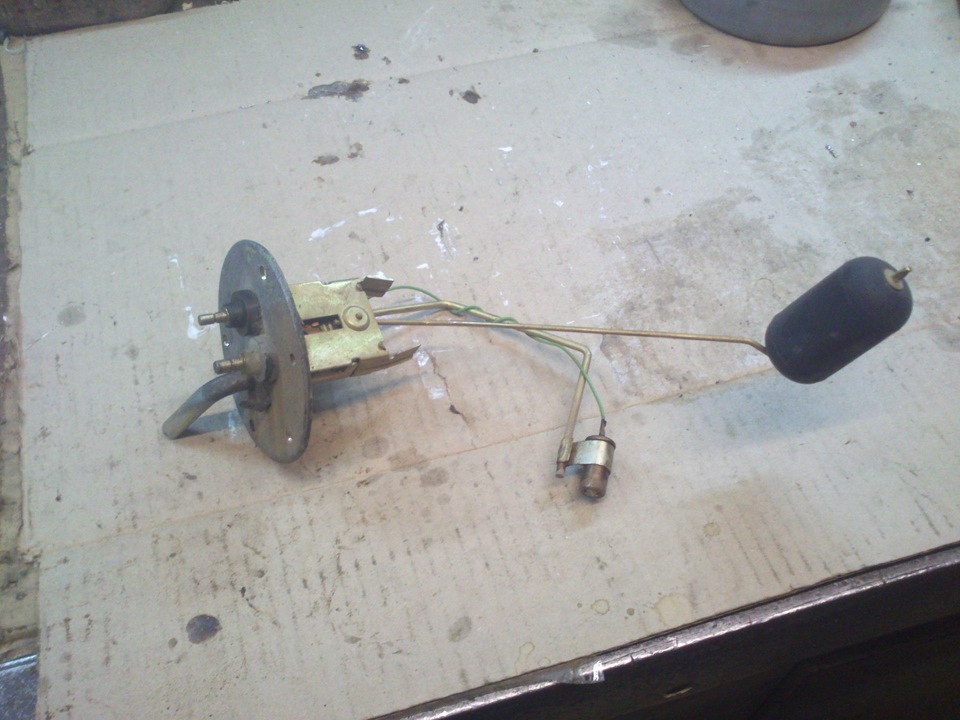

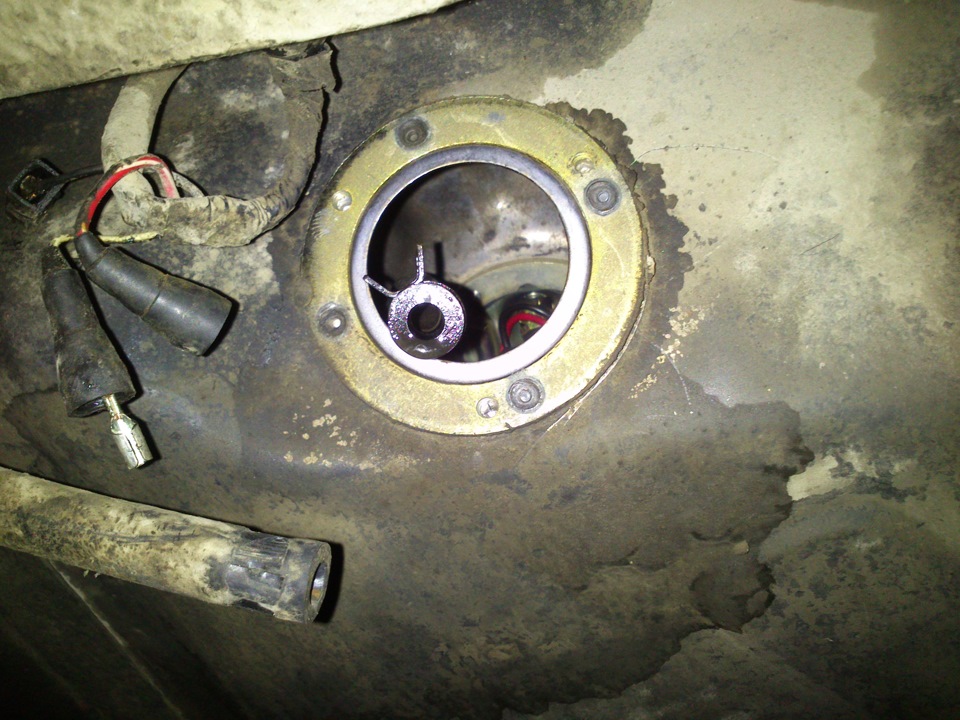

6. Поворачивая фланец, выньте датчик указателя уровня топлива из отверстия в баке, стараясь не повредить поплавок и резистор контрольной лампы резерва топлива.

Примечание:

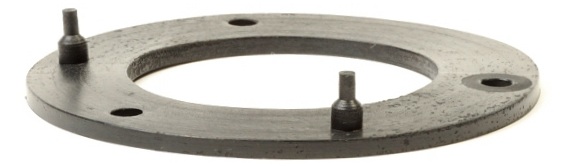

Фланец датчика уплотнен прокладкой, которую при повреждении замените новой.

7. Установите датчик в обратной последовательности.

8. Залейте топливо в бак и, включив зажигание, проверьте герметичность узла датчика.

Примечание:

При необходимости, подтяните винты крепления фланца датчика и удалите ветошью топливо из внешней стороны бака возле датчика уровня топлива.
