Снятие и установка электронного блока управления двигателем F16D3 или A15SMS Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка 10 мм
  • Отвертка плоская средняя (для двигателей A15SMS)

Детали и расходники:

  • Электронный блок управления (при необходимости)

Примечание:

Электронный блок управления двигателем снимайте для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам блока (например, при сушке автомобиля в сушильной камере после окраски и т.д.).

Снятие и установка электронного блока управления двигателем F16D3​

1. Отсоедините провод от «минусового» вывода аккумуляторной батареи.

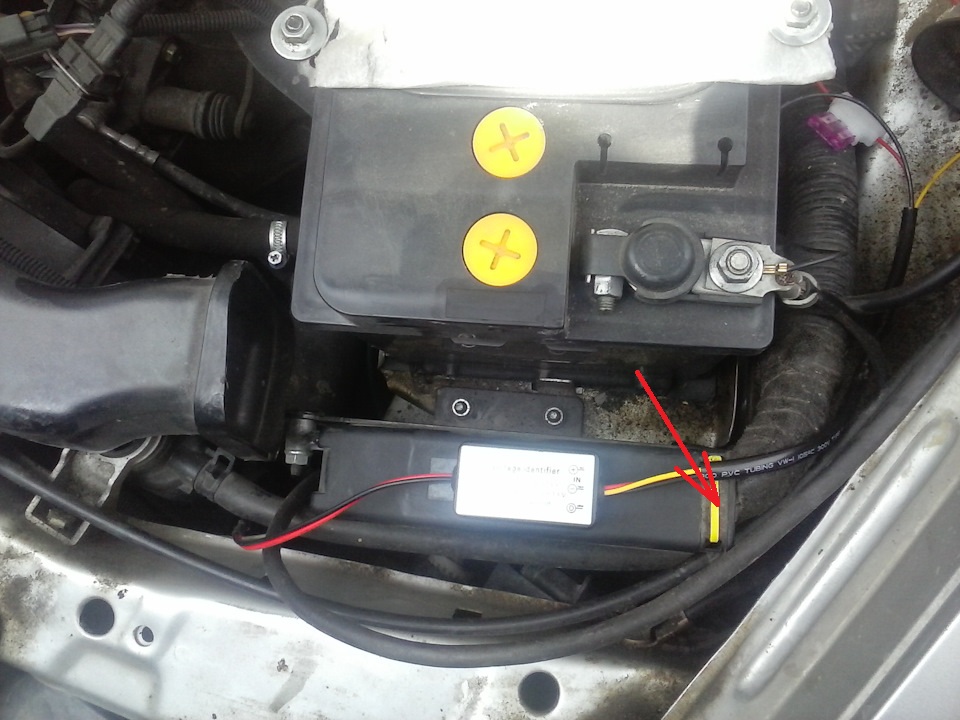

Ослабление затяжки минусовой клеммы аккумуляторной батареи Daewoo Nexia N150

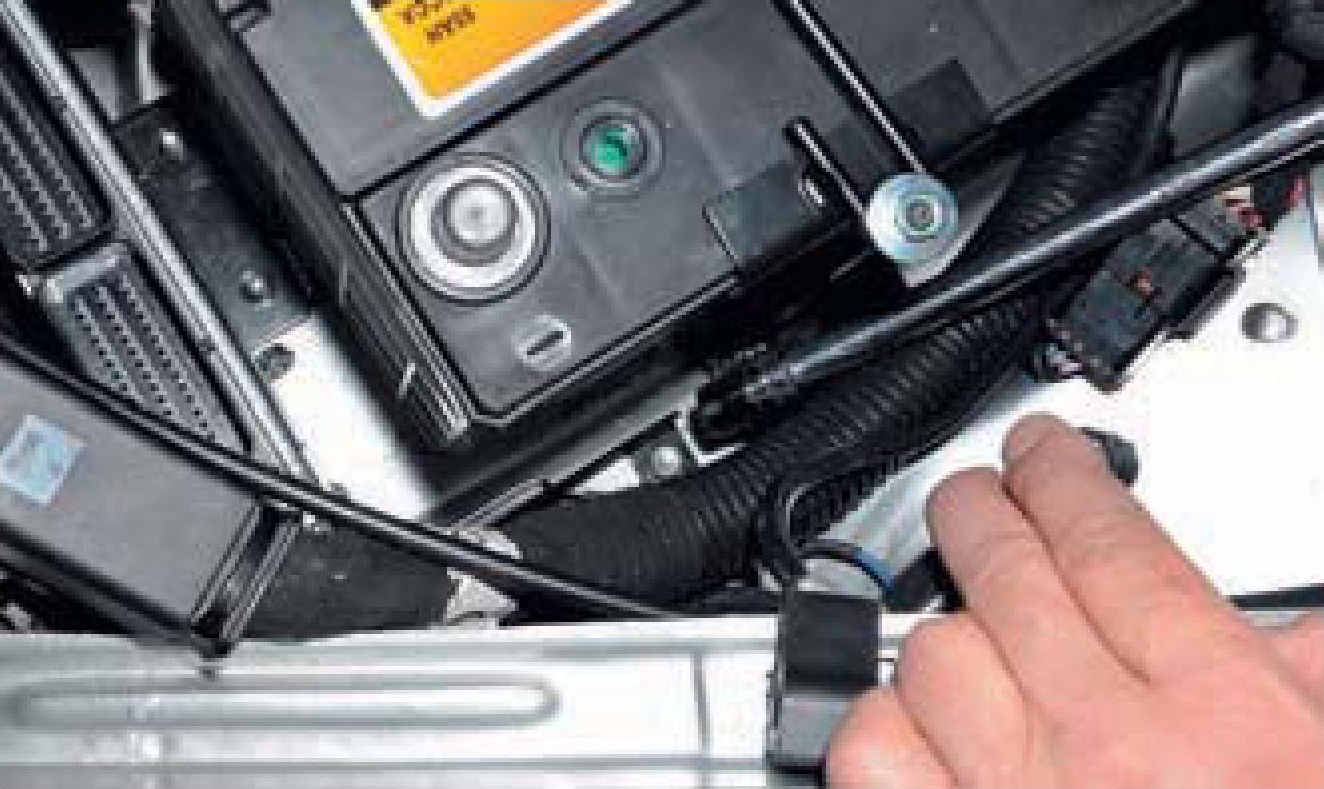

2. На автомобиле с двигателем F16D3 вытяните фиксатор колодки жгута проводов системы управления двигателем.

Размещение фиксатора колодки жгута проводов системы управления двигателем F16D3 Daewoo Nexia N150

3. Затем отсоедините колодку жгута проводов от разъема блока управления.

Отсоединение колодки жгута проводов от разъема блока управления двигателем F16D3 Daewoo Nexia N150

4. Головкой на 10 мм отверните две гайки переднего и болт бокового крепления кронштейна блока управления.

Отворачивание гаек переднего крепления кронштейна контроллера (ЭБУ) двигателя F16D3 Daewoo Nexia N150

Отворачивание болта бокового крепления кронштейна контроллера (ЭБУ) двигателя F16D3 Daewoo Nexia N150

5. Снимите блок управления в сборе с кронштейном.

Снятый электронный блок управления с кронштейном двигателя F16D3 Daewoo Nexia N150

6. Головкой на 10 мм отверните четыре гайки крепления блока управления и снимите блок управления со шпилек кронштейна.

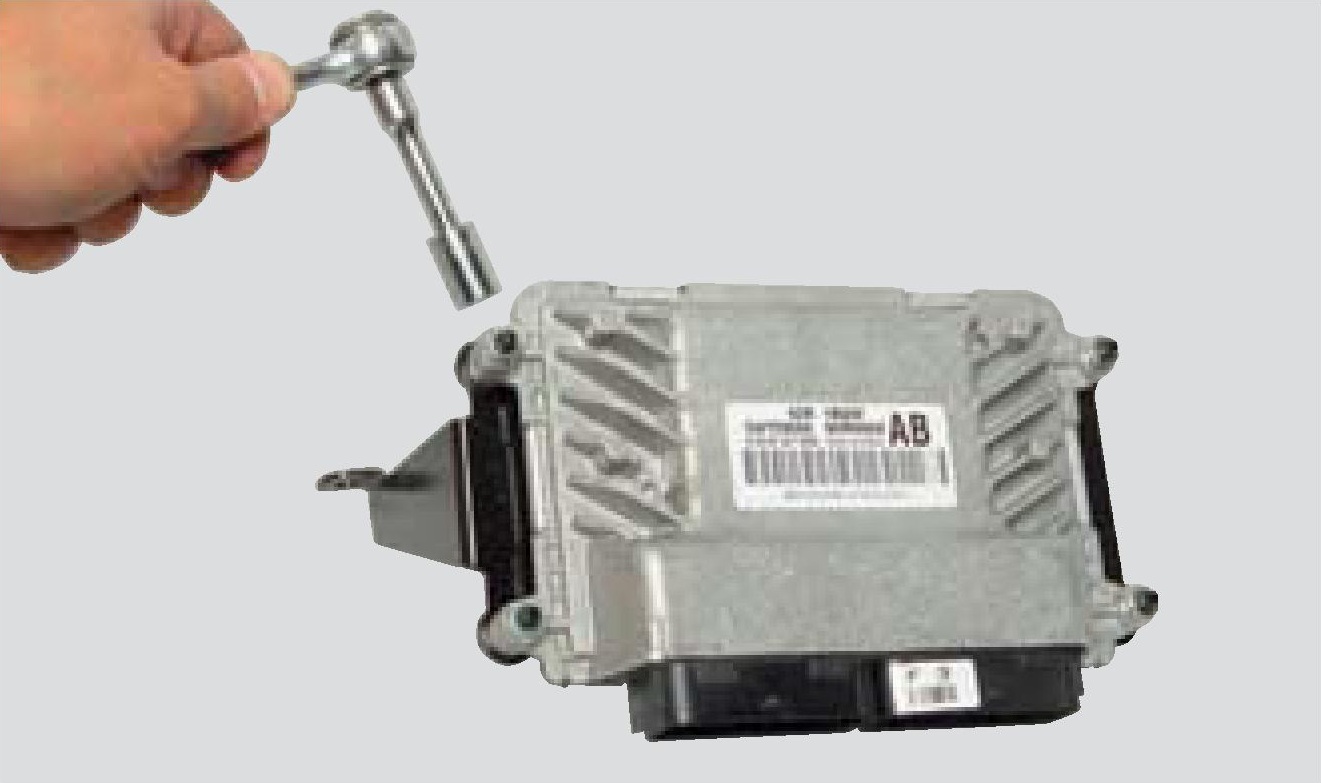

Отворачивание гаек крепления кронштейна к блоку управления двигателем F16D3 Daewoo Nexia N150

Электронный блок управления двигателем Daewoo Nexia N150

7. Установите электронный блок управления в обратной последовательности.

Снятие и установка электронного блока управления двигателем A15SMS​

1. Отсоедините провод от «минусового» вывода аккумуляторной батареи.

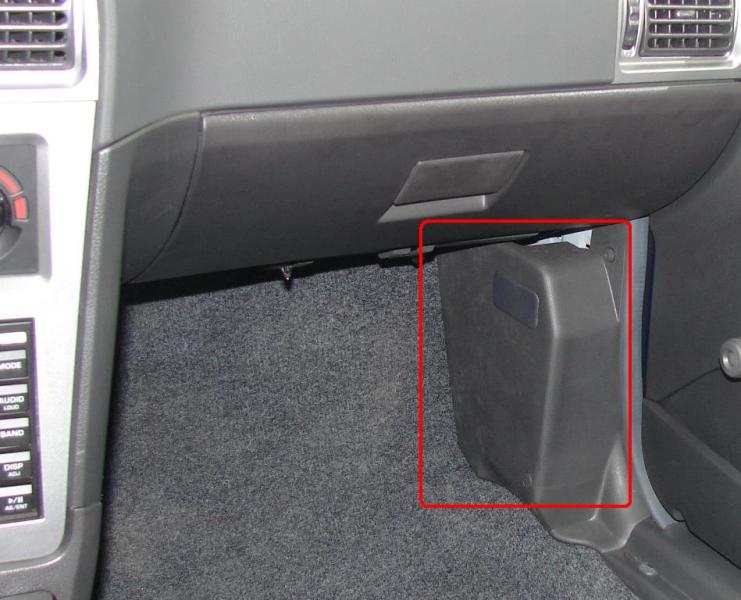

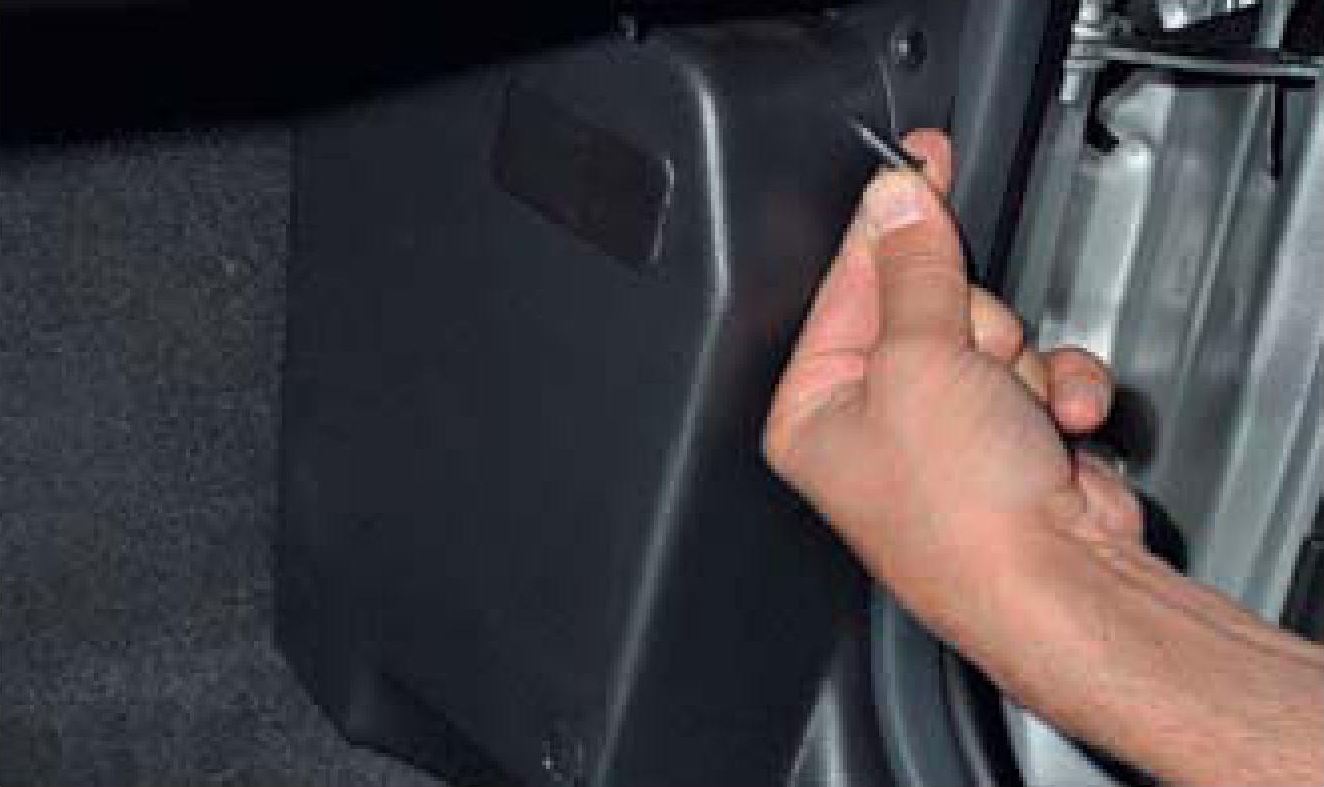

2. Снимите облицовку правой боковины. Для этого, поддев шлицевой отверткой, выньте верхний и нижний фиксаторы облицовки боковины.

Извлечение верхнего фиксатора боковины блока управления двигателем A15SMS Daewoo Nexia N150

Размещение нижнего фиксатора боковины блока управления двигателем A15SMS Daewoo Nexia N150

3. Снимите облицовку боковины.

4. Нажав на фиксатор колодки жгута проводов, поверните скобу колодки и отсоедините колодку жгута проводов от разъема блока управления.

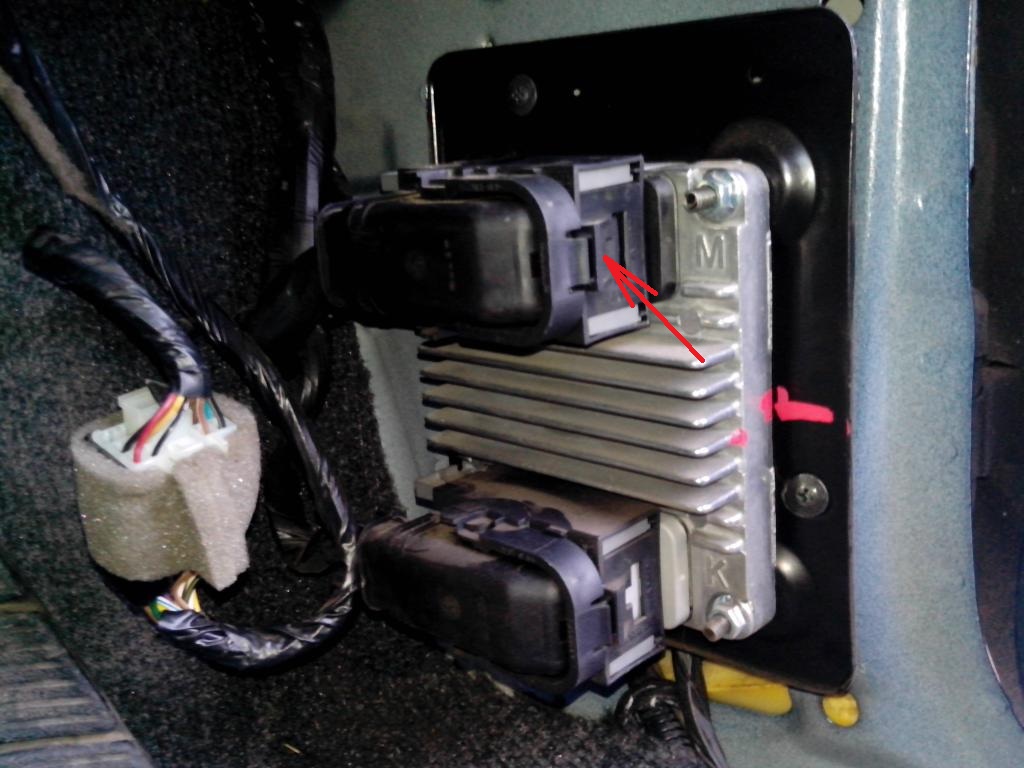

Размещение фиксатора колодки жгута проводов блока управления двигателем A15SMS Daewoo Nexia N150

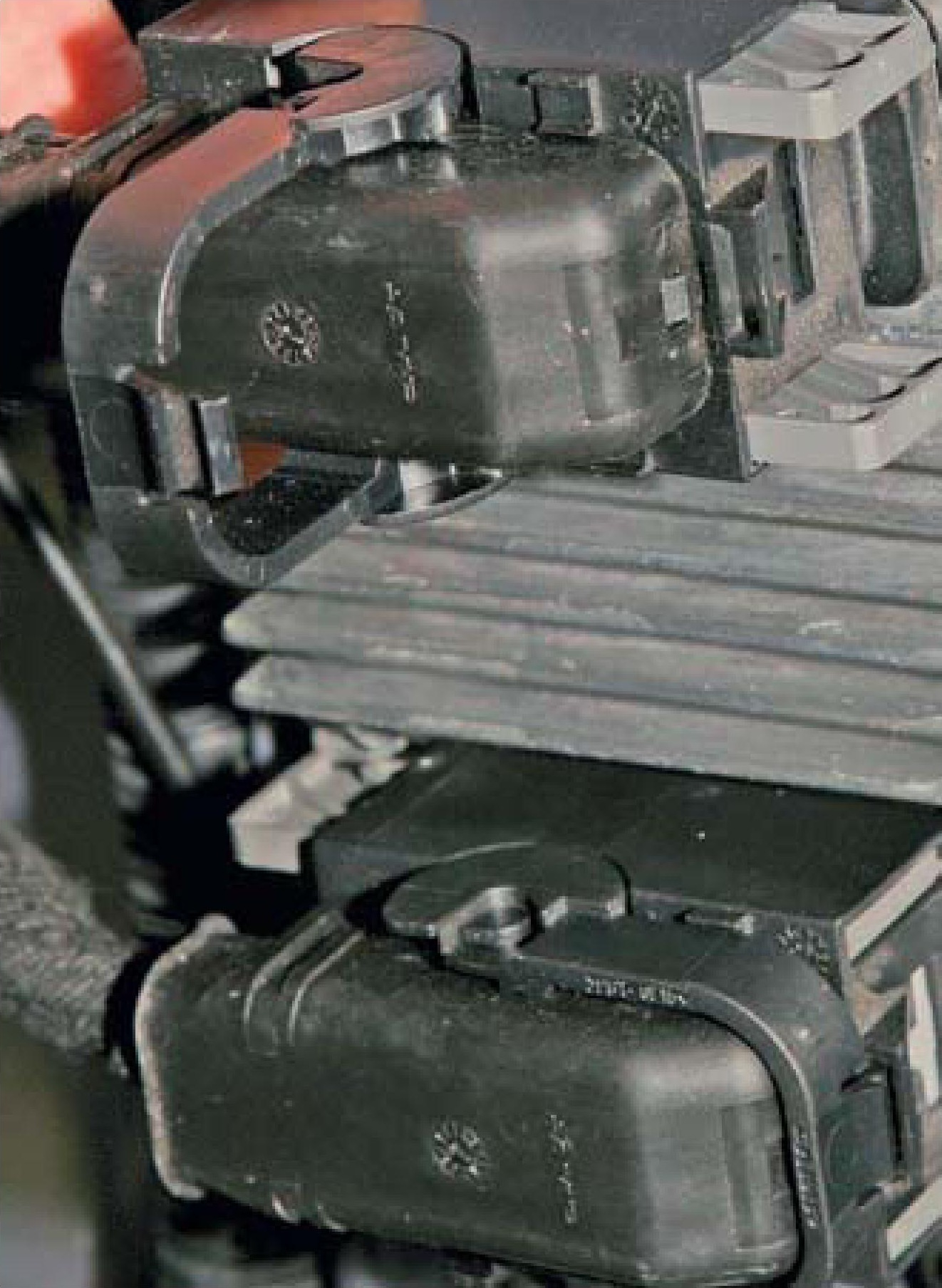

Поворачивание фиксирующей скобы колодки жгута проводов блока управления двигателем A15SMS Daewoo Nexia N150

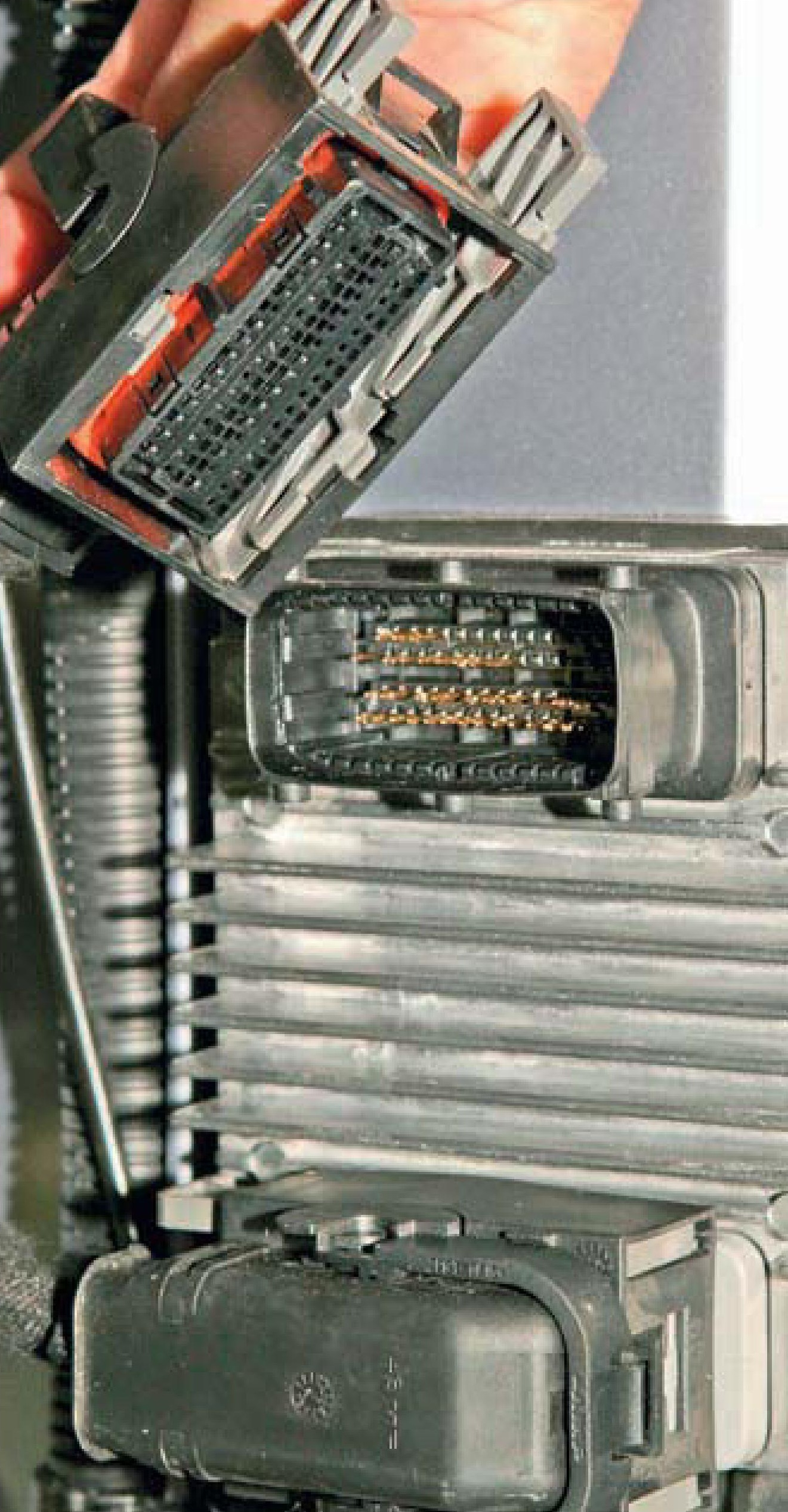

Отсоединение колодки жгута проводов от разъема блока управления двигателем A15SMS Daewoo Nexia N150

5. Аналогично отсоедините от разъема блока управления другую колодку жгута проводов.

6. Головкой на 10 мм отверните четыре гайки (две гайки на фото не видно, они за колодками проводов) крепления блока управления к кронштейну и снимите блок.

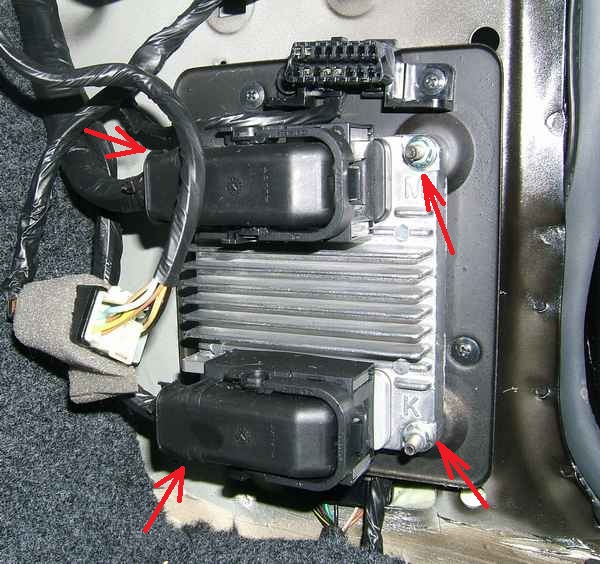

Размещение гаек крепления к кронштейну блока управления двигателем A15SMS Daewoo Nexia N150

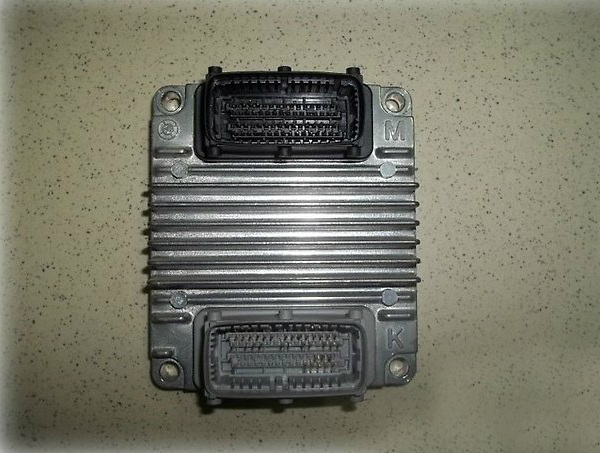

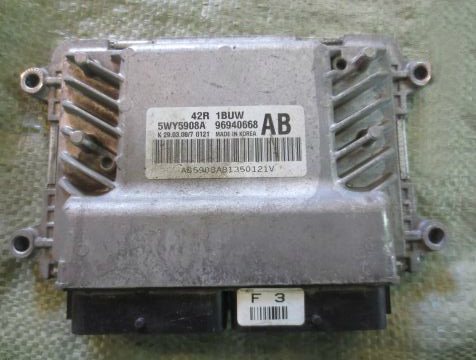

Снятый блок управления двигателем A15SMS Daewoo Nexia N150

7. Установите электронный блок управления в обратной последовательности.

Размещение электронного блока управления двигателем A15SMS Daewoo Nexia N150
