Замена предохранителей и реле в монтажном блоке Daewoo Nexia N150

Инструмент:

• Гаечный ключ рожковый на 10 мм

Детали и расходники:

• Предохранитель(и) или реле

Примечания:

Работу проводите при выходе из строя предохранителей и реле.

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

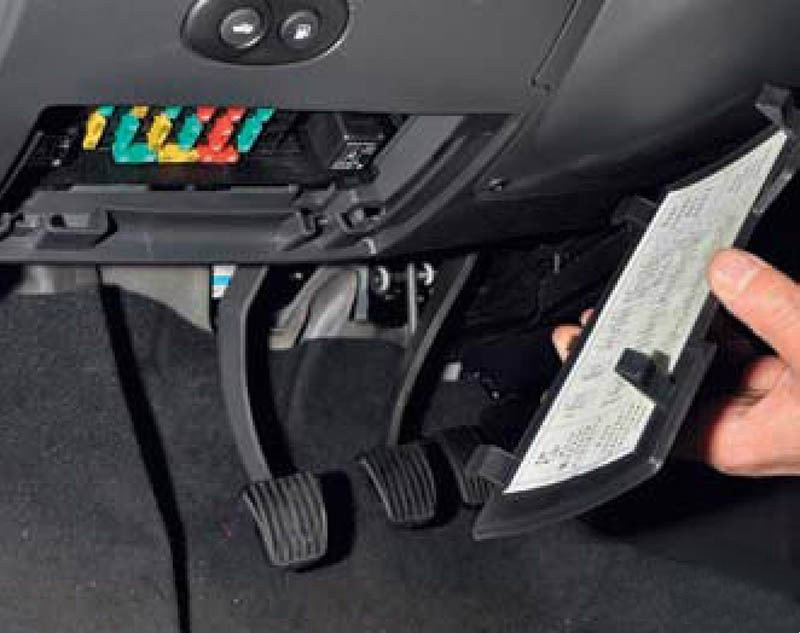

2. Для доступа к предохранителям и реле, снимите крышку монтажного блока: потяните верхнюю часть крышки блока предохранителей и реле на себя, поднимите ее и снимите полностью с панели приборов.

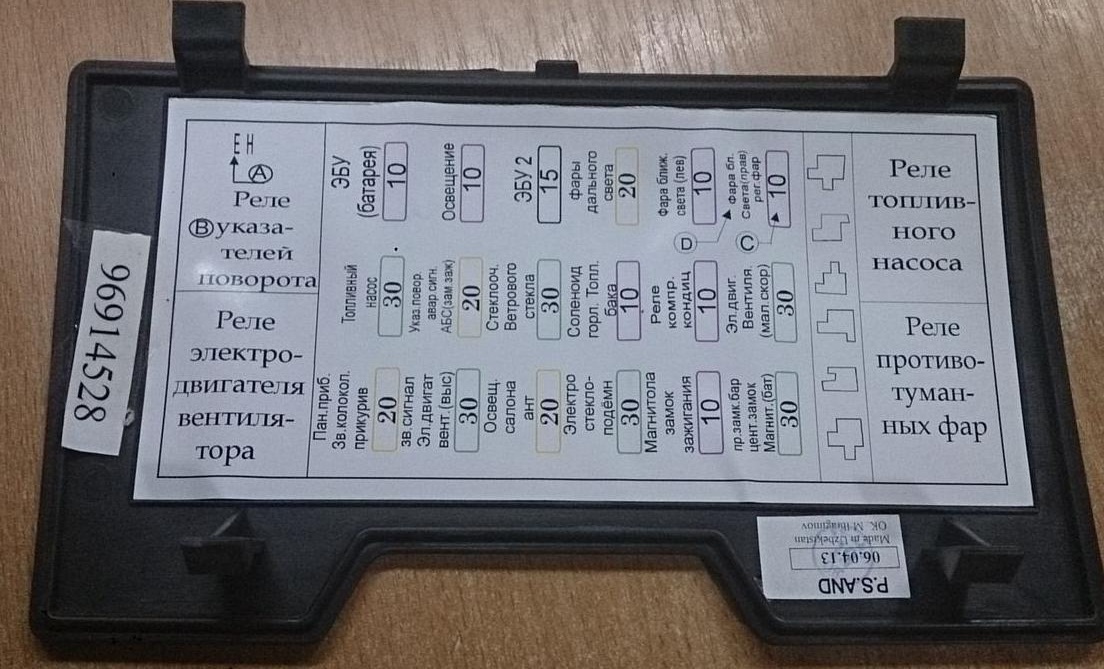

3. Схема расположения реле и предохранителей, а также их назначение, описана здесь или на внутренней стороне снятой крышки.

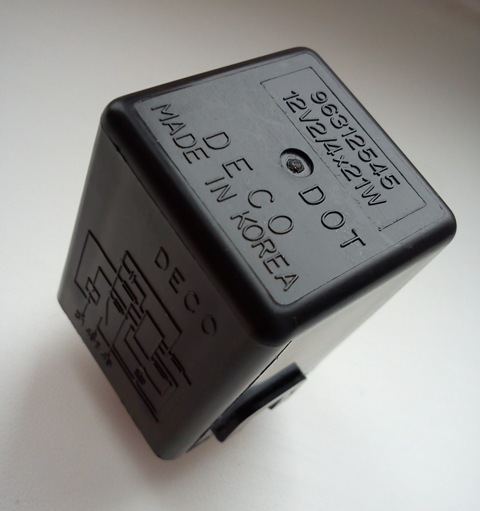

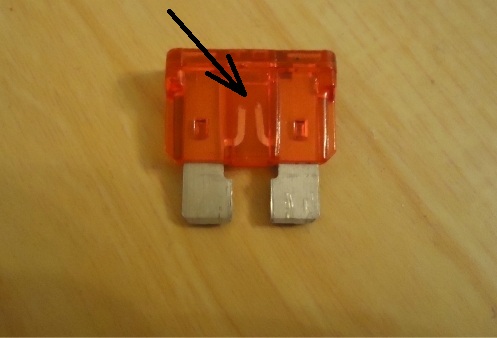

4. Предохранители и реле Нексия из блока можно вынуть рукой. Неисправный предохранитель определяйте по перегоревшей перемычке.

5. Новый предохранитель или реле устанавливайте вместо вышедшего из строя только после определения и устранения причины неисправности.

Примечание:

Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
