Снятие и установка датчика скорости автомобиля и его привода на Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 27 мм

Детали и расходники:

• Датчик скорости 96190708

• Механизм привода спидометра 90375764

• Уплотнительное кольцо привода спидометра
• Ветошь

Примечание:

Датчик скорости автомобиля и его привод снимайте для замены, а также при ремонте коробки передач.

Расположение датчика скорости автомобиля на коробке передач.

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

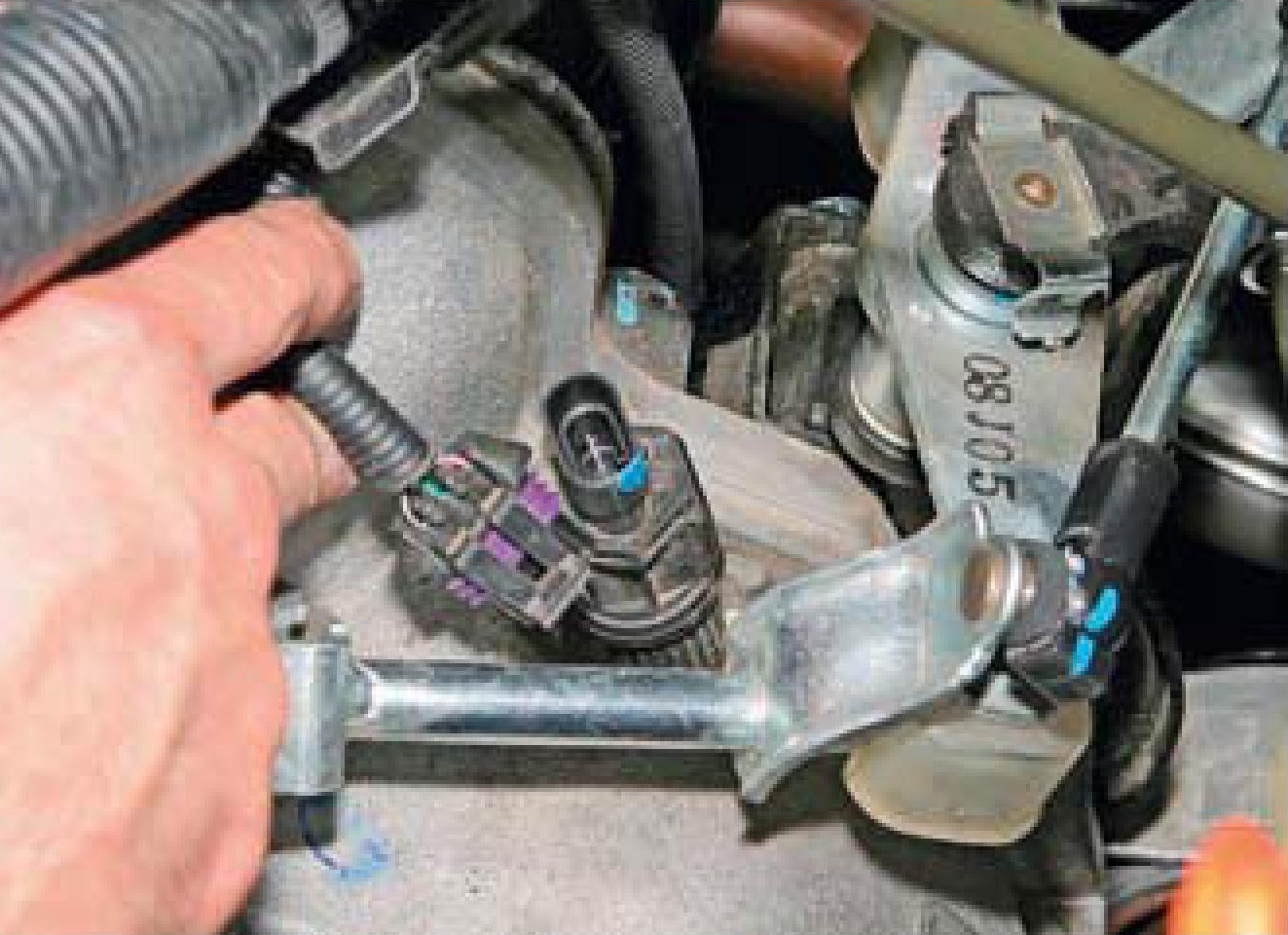

2. Отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от датчика скорости.

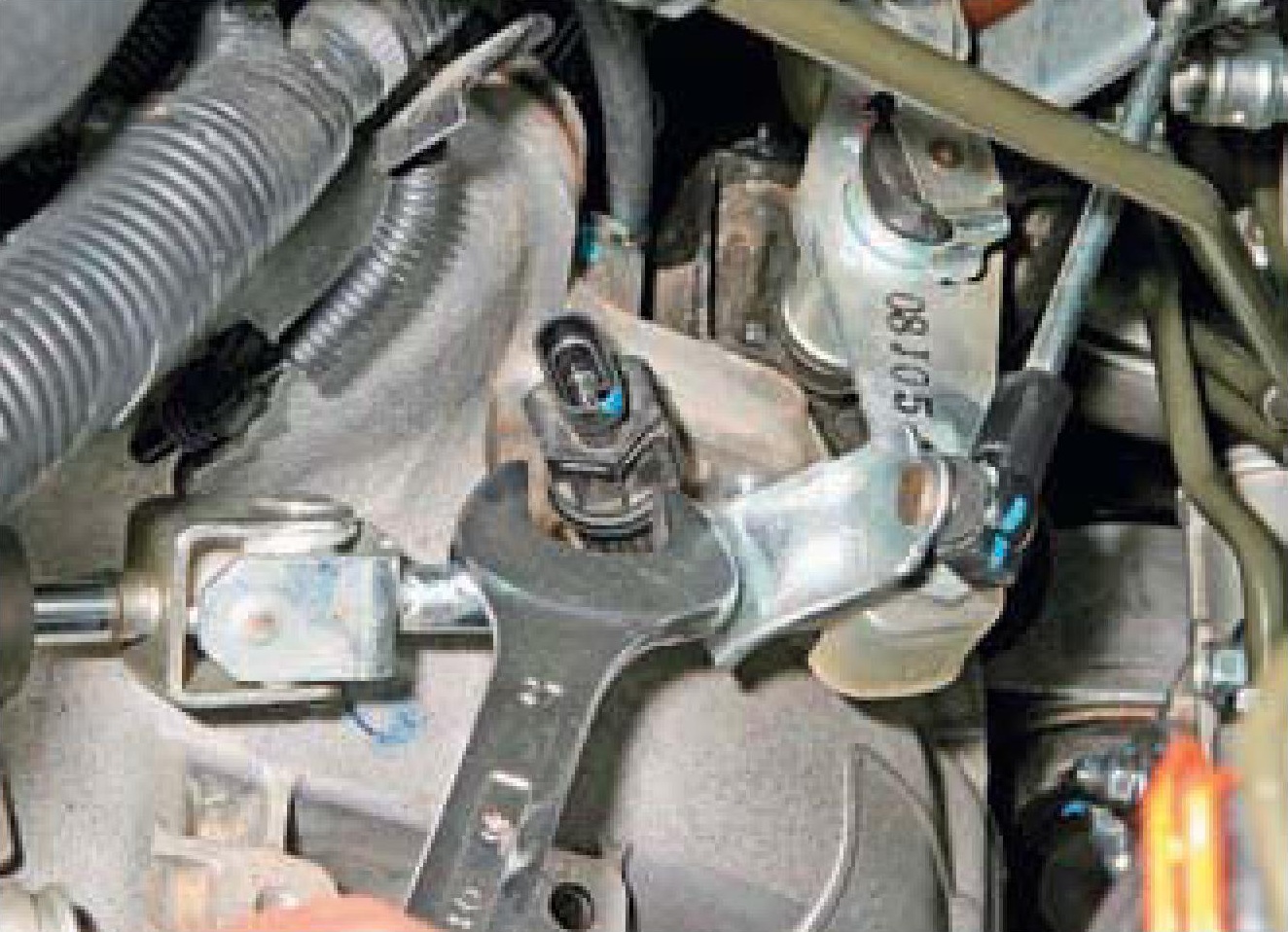

3. Ключом на 27 мм вращайте датчик за шестигранник против часовой стрелки и отверните его от корпуса привода датчика.

4. Очистите ветошью область вокруг привода спидометра и его кронштейн.

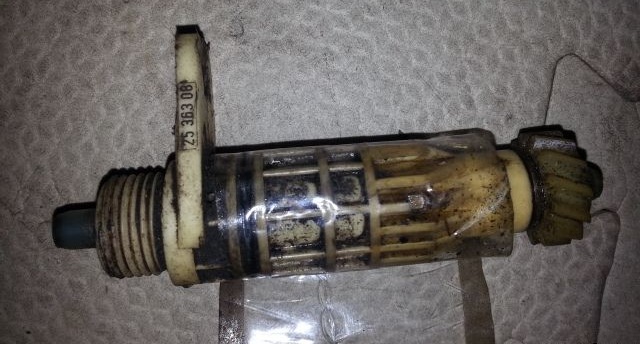

5. Ключом на 10 мм отверните болт крепления привода датчика скорости и выньте привод из гнезда картера сцепления.

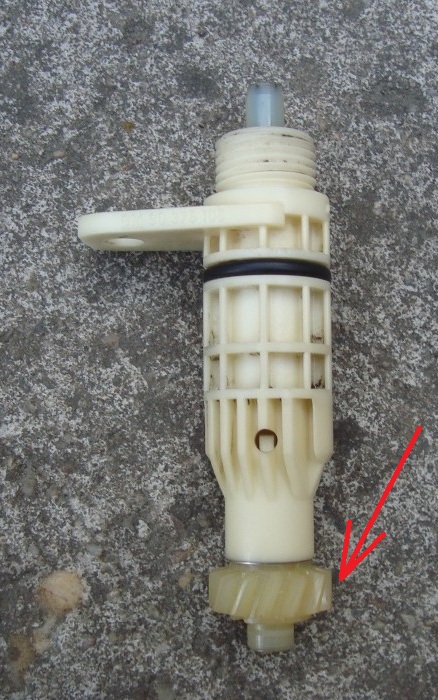

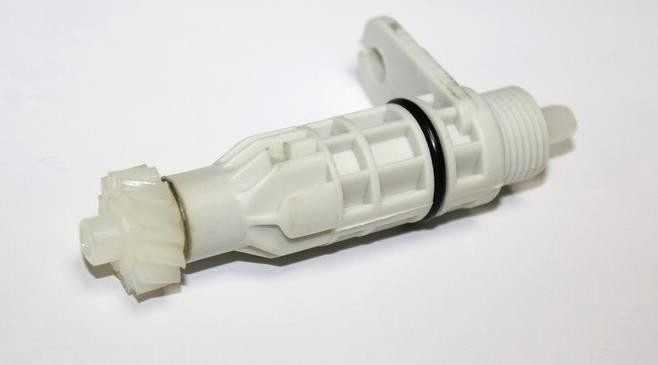

6. Корпус привода уплотняется в гнезде картера сцепления резиновым кольцом. При повреждении кольца (разрывы, трещины) выньте его из проточки корпуса привода и замените новым.

7. Установите привод и датчик скорости в обратной последовательности. При этом хвостовик датчика должен войти в отверстие вала привода.
