Замена прокладки крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Шестигранный ключ на 5 мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Плоскогубцы
  • Нож (или скребок)

Детали и расходники:

  • Прокладка крышки головки блока цилиндров 96353002

Прокладка крышки головки блока цилиндров 96353002 для двигателя F16D3 Daewoo Nexia N150

  • Уплотнительные кольца болтов крышки головки блока цилиндров 96353007

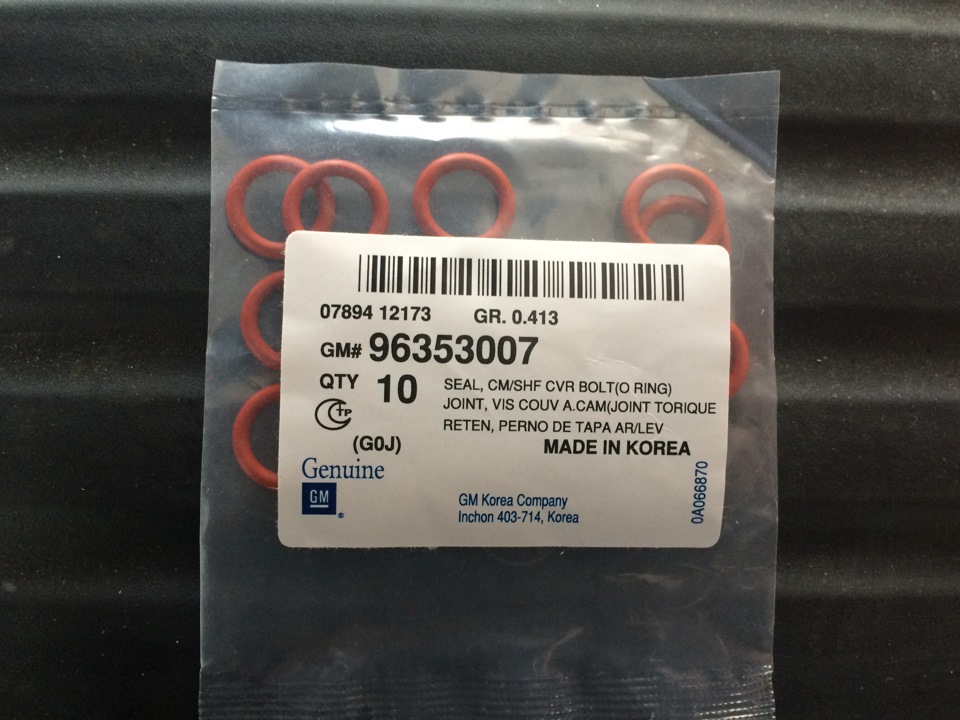

Уплотнительные кольца 96353007 болтов крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

  • Герметик термостойкий

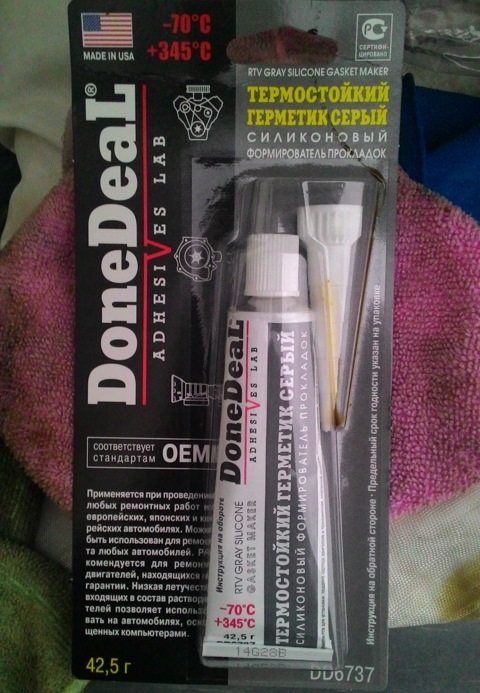

Термостойкий герметик для уплотнения крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

  • Обезжириватель
  • Ветошь

Примечание:

Замену прокладки проводим при появлении течи масла по стыку крышки с головкой блока цилиндров. Работу выполняйте на холодном двигателе.

1. Снимите верхнюю переднюю крышку привода ГРМ, как описано здесь.

Снятая верхняя передняя крышка привода ГРМ двигателя F16D3 Daewoo Nexia N150

2. Снимите наконечники высоковольтных проводов со свечей зажигания, как описано здесь, и отведите провода в сторону от крышки.

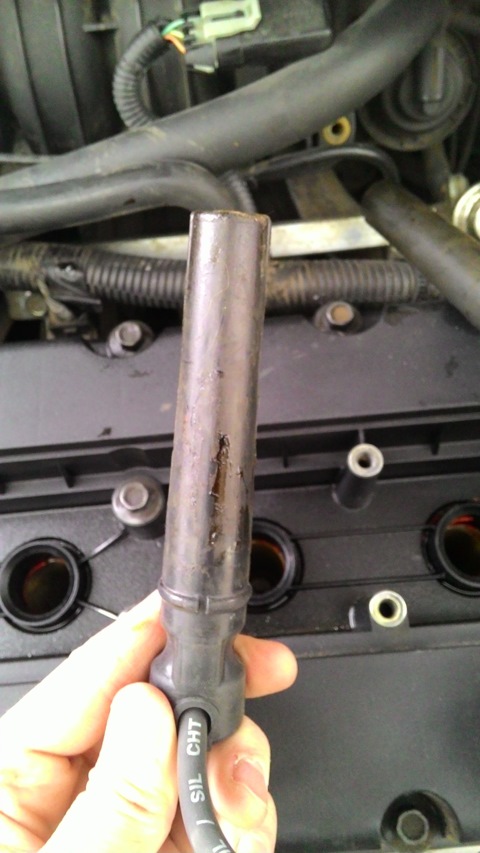

Извлечение наконечника высоковольтного провода из свечного колодца двигателя F16D3 Daewoo Nexia N150

3. Отсоедините колодку жгута проводов от датчика фаз, как описано здесь, и отведите жгут проводов в сторону.

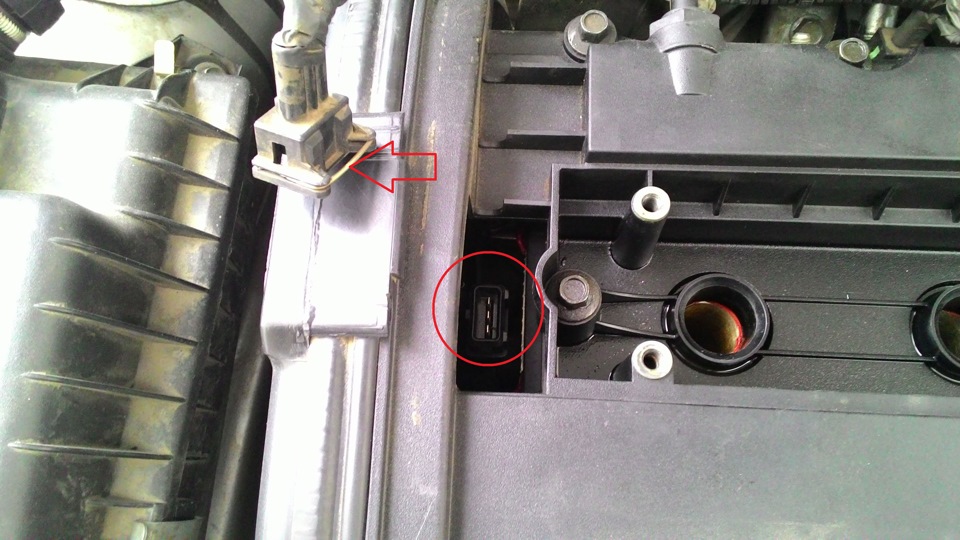

Отсоединена колодка жгута проводов от датчика фаз двигателя F16D3 Daewoo Nexia N150

4. Плоскогубцами сожмите концы хомута крепления шланга основного контура системы вентиляции картера и, сдвинув хомут по шлангу, снимите шланг с патрубка крышки головки блока цилиндров.

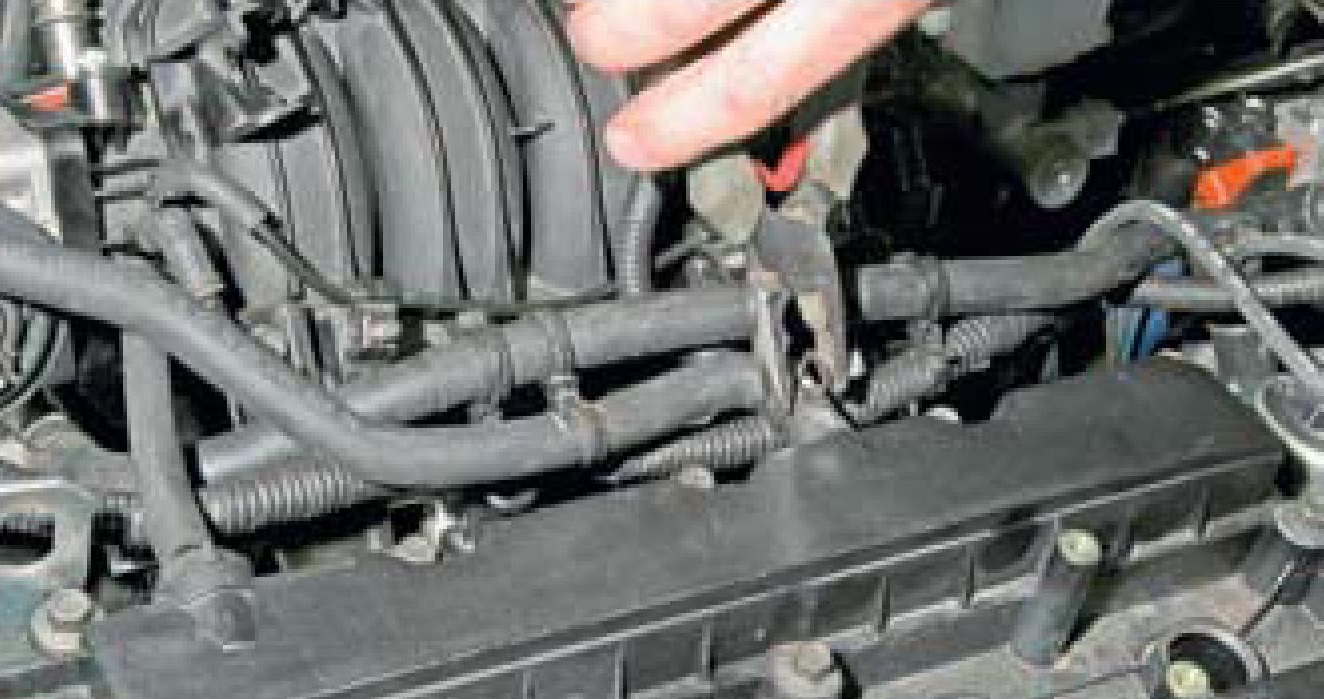

Ослабление хомута крепления шланга основного контура системы вентиляции картера двигателя F16D3 Daewoo Nexia N150

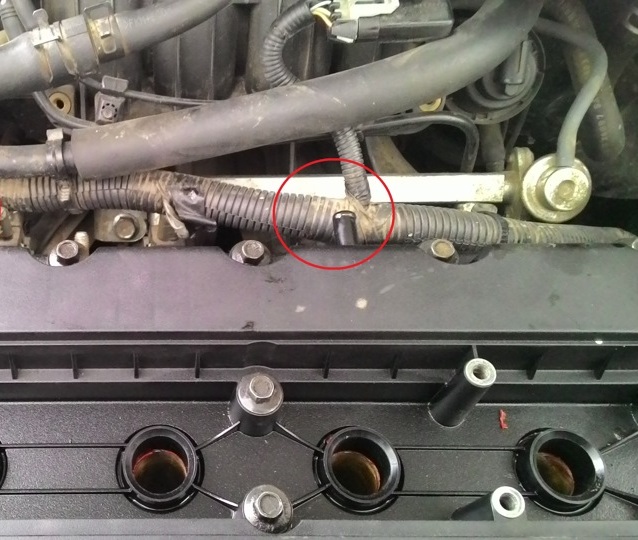

Патрубок крышки головки блока цилиндров крепления шланга основного контура системы вентиляции картера двигателя F16D3 Daewoo Nexia N150

5. Снимите с другого патрубка крышки шланг контура холостого хода системы вентиляции картера.

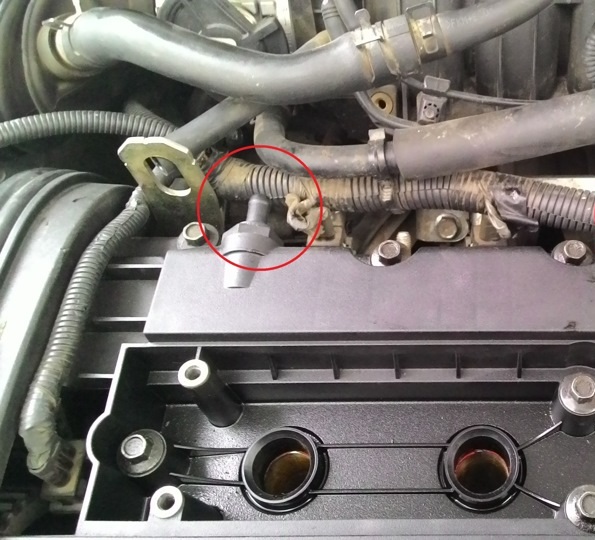

Патрубок крышки головки блока цилиндров крепления шланга контура холостого хода системы вентиляции картера двигателя F16D3 Daewoo Nexia N150

6. Головкой на 10 мм отверните пятнадцать болтов крепления крышки головки блока цилиндров.

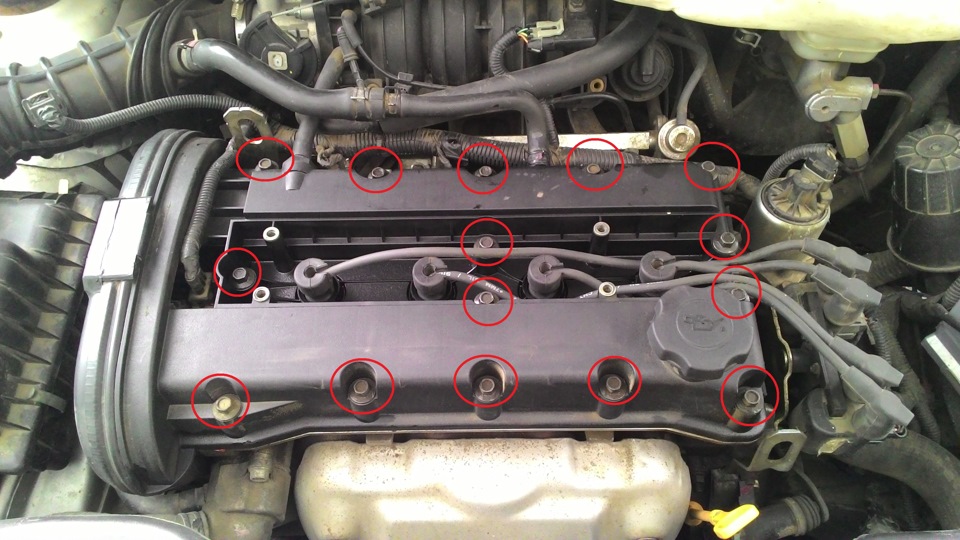

Размещение болтов крепления крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

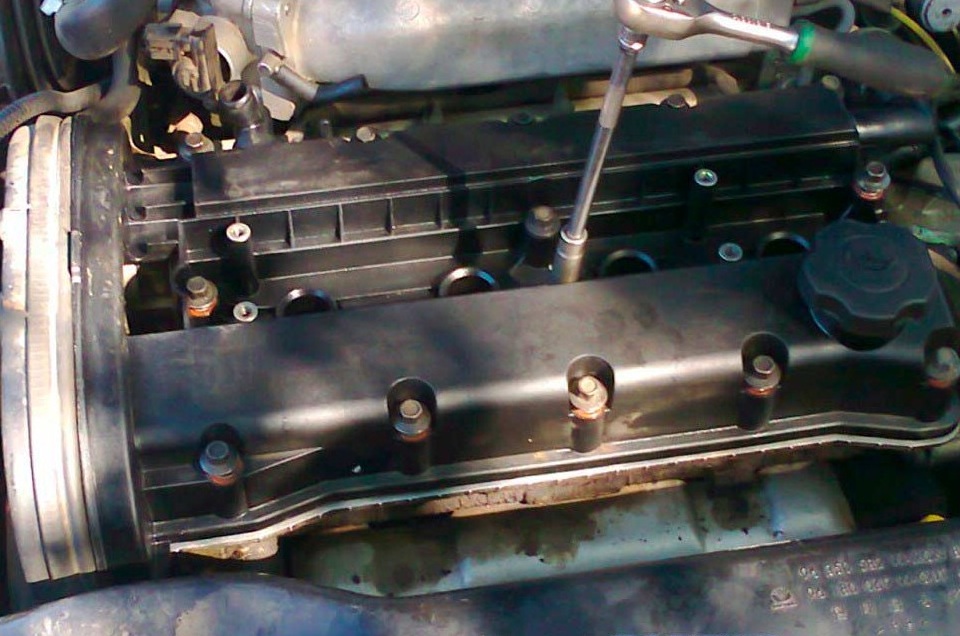

Отворачивание болта крепления крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

Примечание:

Соединение болтов с крышкой уплотняется резиновыми кольцами, установленными в углублениях крышки.

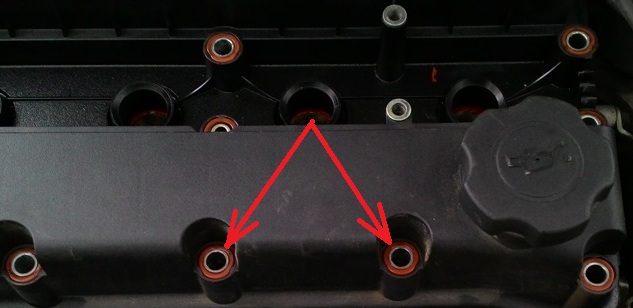

Размещение уплотнительных колец болтов крепления крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

7. Поддев шлицевой отверткой крышку головки блока цилиндров, снимите крышку.

Поддевание отверткой крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

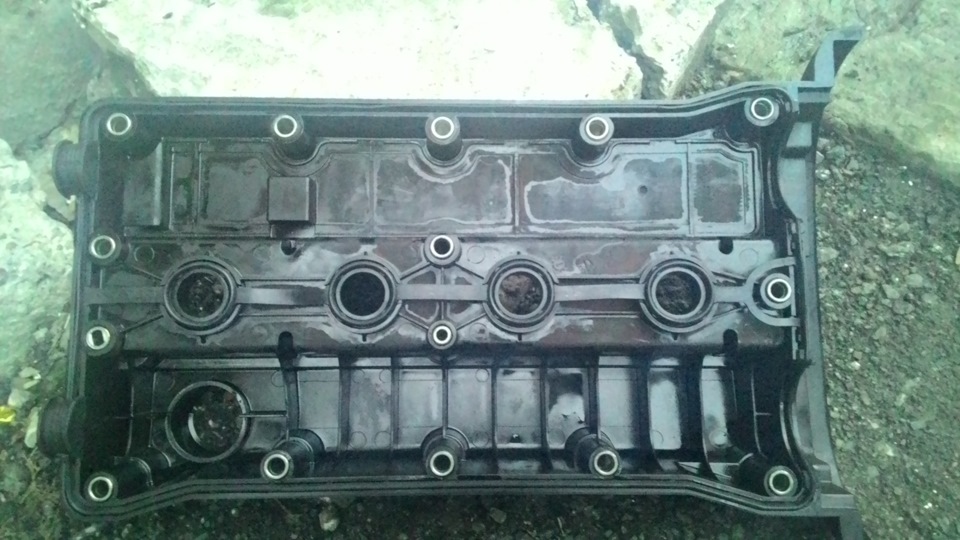

Снятая крышка головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

8. Выньте прокладку из пазов крышки головки блока цилиндров.

Снятие прокладки из крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

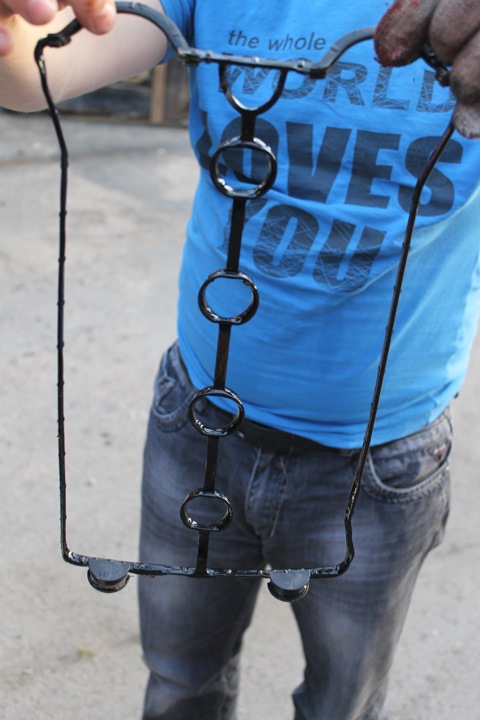

Снятая прокладка крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

9. Очистите от остатков герметика и масла и обезжирьте уплотняемые поверхности крышки и головки блока цилиндров.

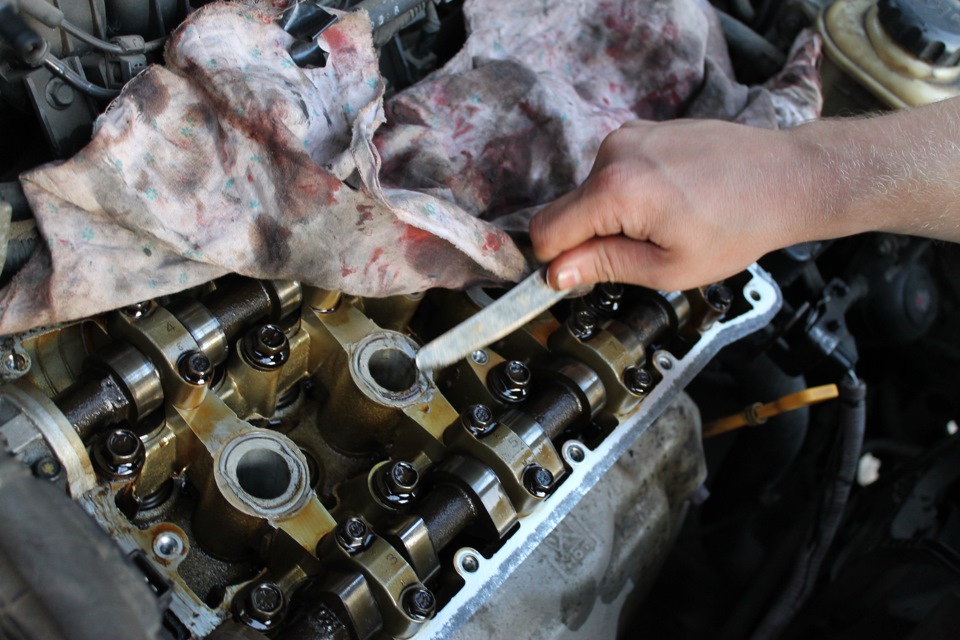

Очистка головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

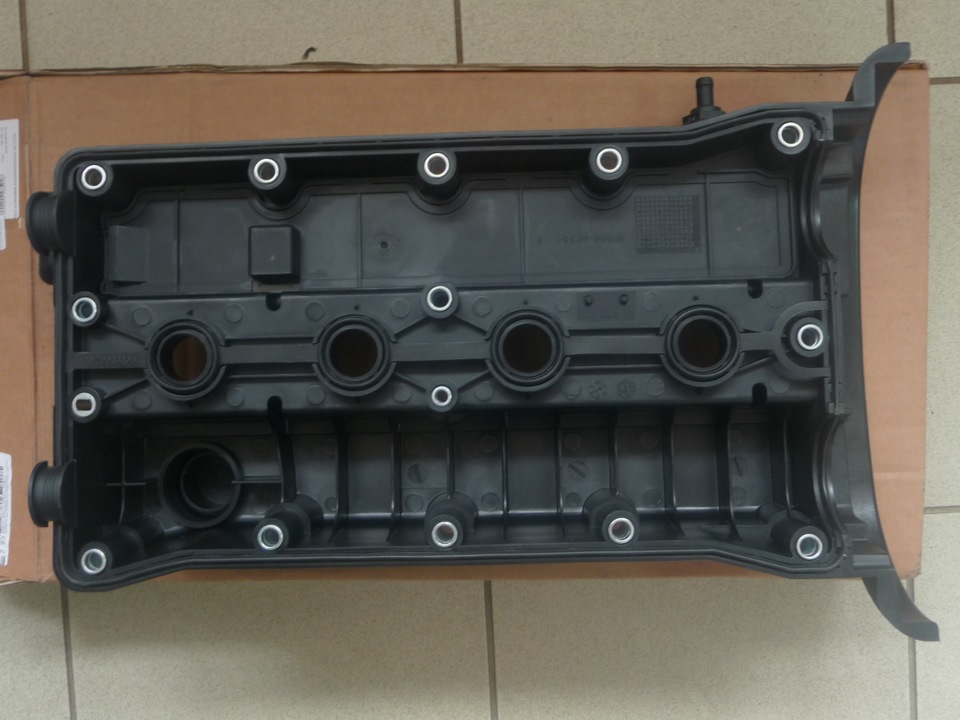

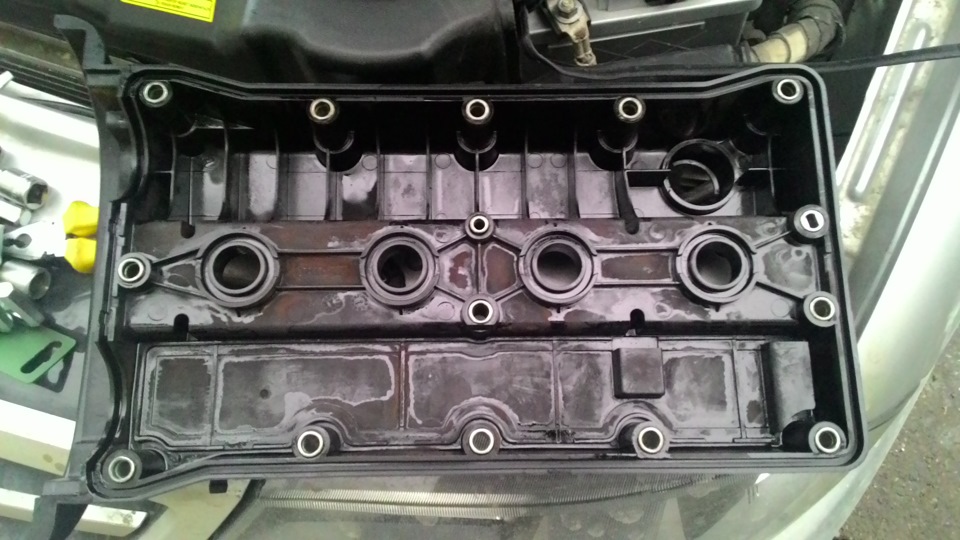

Очищенная крышка головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

10. Установите новую прокладку в пазы крышки

Установленная прокладка на крышку головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

11. Нанесите тонкий слой герметика на поверхности прокладки в зоне полукольцевых поверхностей, контактирующих с крышками подшипников распределительных валов, и в зоне заглушек головки блока цилиндров.

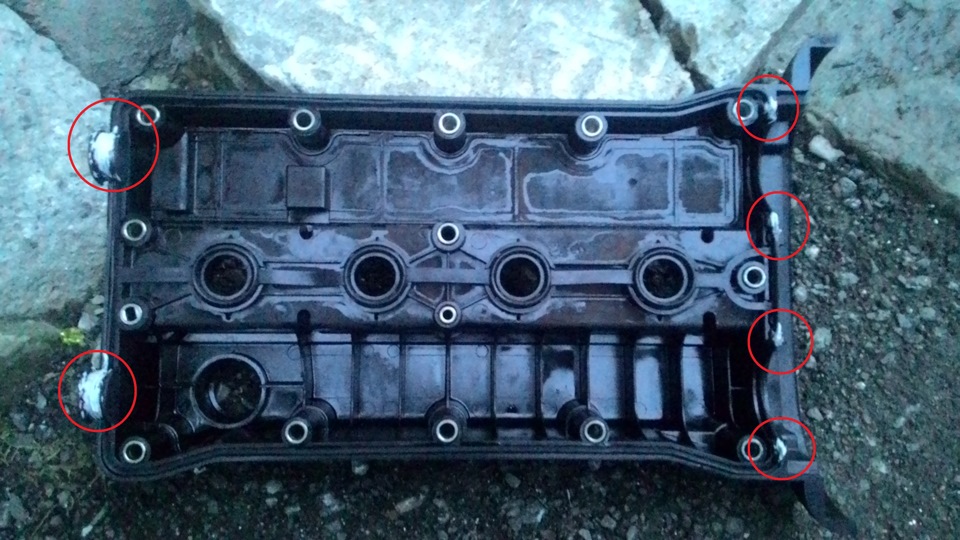

Зоны нанесения герметика на прокладку крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

Примечание:

Во избежание повреждения датчиков концентрации кислорода системы управления двигателем при ремонте можно применять только специальный герметик, рекомендуемый для автомобилей, оснащенных такими датчиками.

12. Дальнейшую сборку проводите в обратной последовательности. Равномерно затяните болты крепления крышки предписанным моментом.

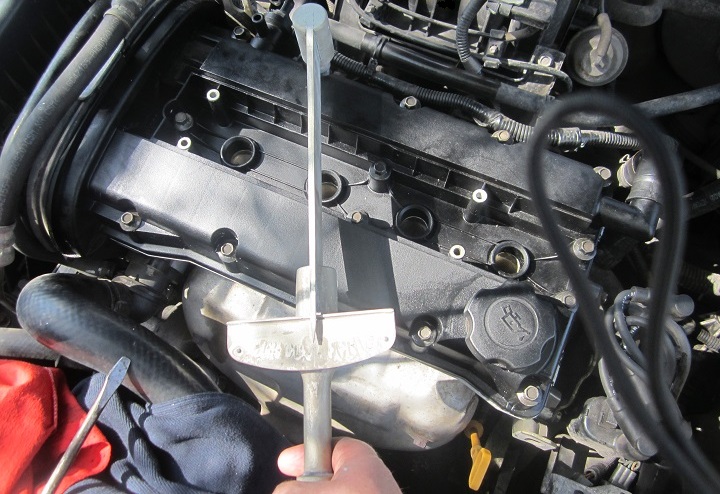

Затяжка динамометрическим ключом болта крепления крышки головки блока цилиндров двигателя F16D3 Daewoo Nexia N150

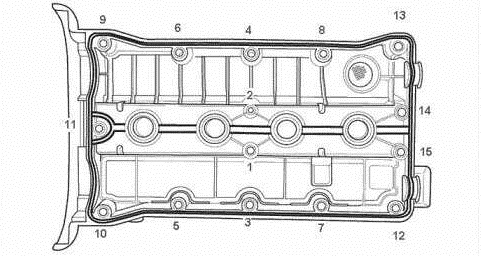

Последовательность затяжки болтов клапанной крышки двигателя F16D3 Daewoo Nexia N150

Последовательность затяжки болтов клапанной крышки двигателя F16D3

Установленная на место крышка головки блока цилиндров двигателя F16D3 Daewoo Nexia N150
