Снятие и установка клапана продувки адсорбера Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
3 - 6 часов
Автосервисы рядом

Инструменты:

  • Ключ трещоточный (для двигателей A15SMS)
  • Головка на 12 мм (для двигателей A15SMS)
  • Отвертка плоская средняя (для двигателей A15SMS)

Детали и расходники:

  • Клапан продувки адсорбера 96408210 (или 96311368  для некоторых комплектаций двигателей A15SMS)

Клапан продувки адсорбера 96408210 Daewoo Nexia N150

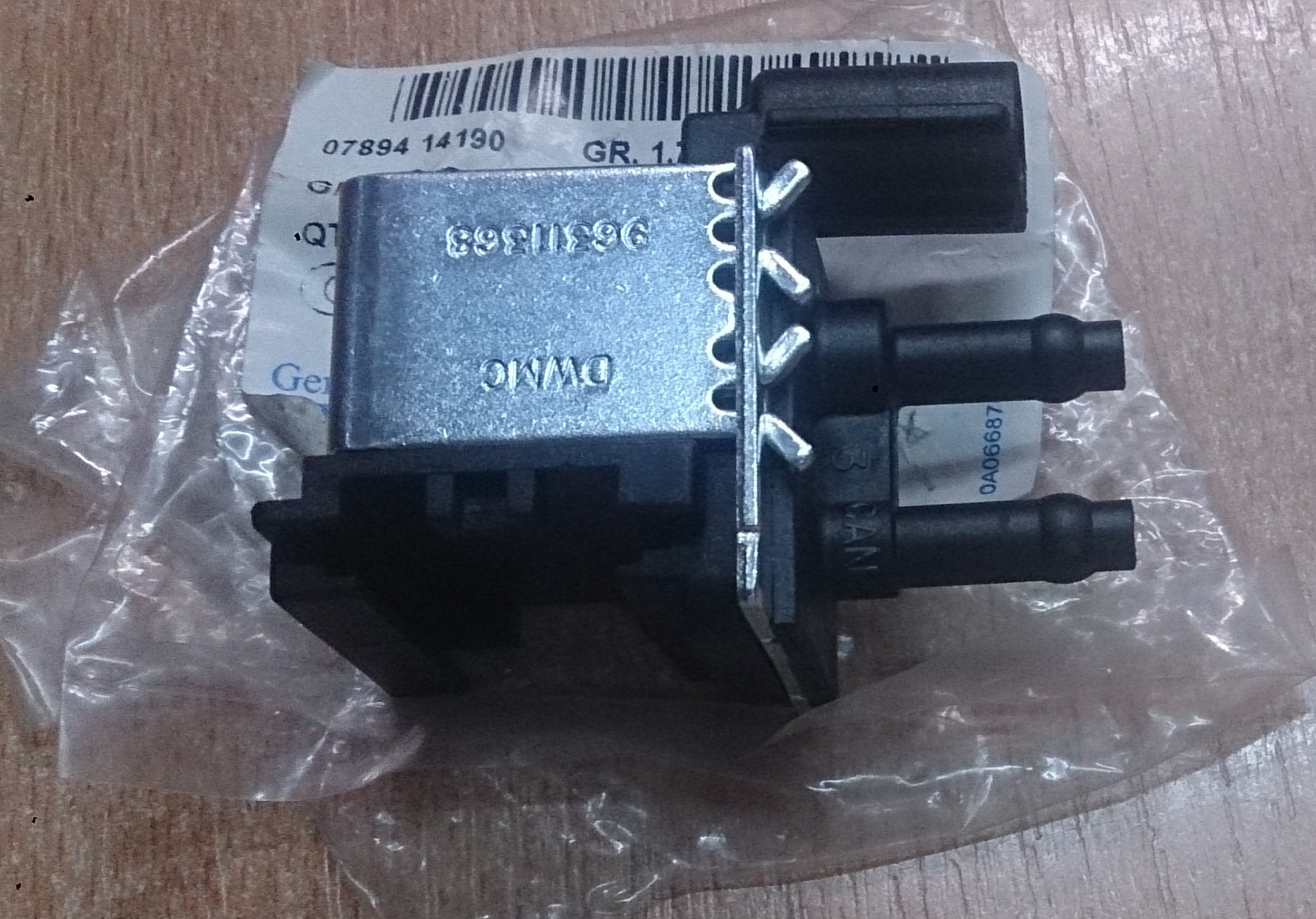

Клапан продувки адсорбера 96311368 для двигателя A15SMS Daewoo Nexia N150

Примечания:

Снимайте клапан для замены. Неисправность электромагнитного клапана продувки адсорбера может вызвать нестабильную работу двигателя на режиме холостого хода, повышенную токсичность отработавших газов и снижение топливной экономичности.

Замена клапана продувки адсорбера двигателя F16D3

Примечание:

На автомобиле с двигателем F16D3 работу по демонтажу клапана выполняйте на смотровой канаве или эстакаде.

1. Нажав на пружинный фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема клапана.

Отсоединение колодки жгута проводов от разъема клапана продувки адсорбера двигателя F16D3 Daewoo Nexia N150

2. Отсоедините от левого штуцера клапана наконечник трубки подвода паров топлива во впускной трубопровод, а от правого штуцера – наконечник трубки подвода паров топлива из адсорбера.

Размещение подсоединенных трубок к штуцерам клапана продувки адсорбера двигателя F16D3 Daewoo Nexia N150

Отсоединение наконечника трубки подвода паров топлива от штуцера клапана продувки адсорбера топливной системы двигателя F16D3 Daewoo Nexia N150

3. Выньте клапан продувки адсорбера из держателя.

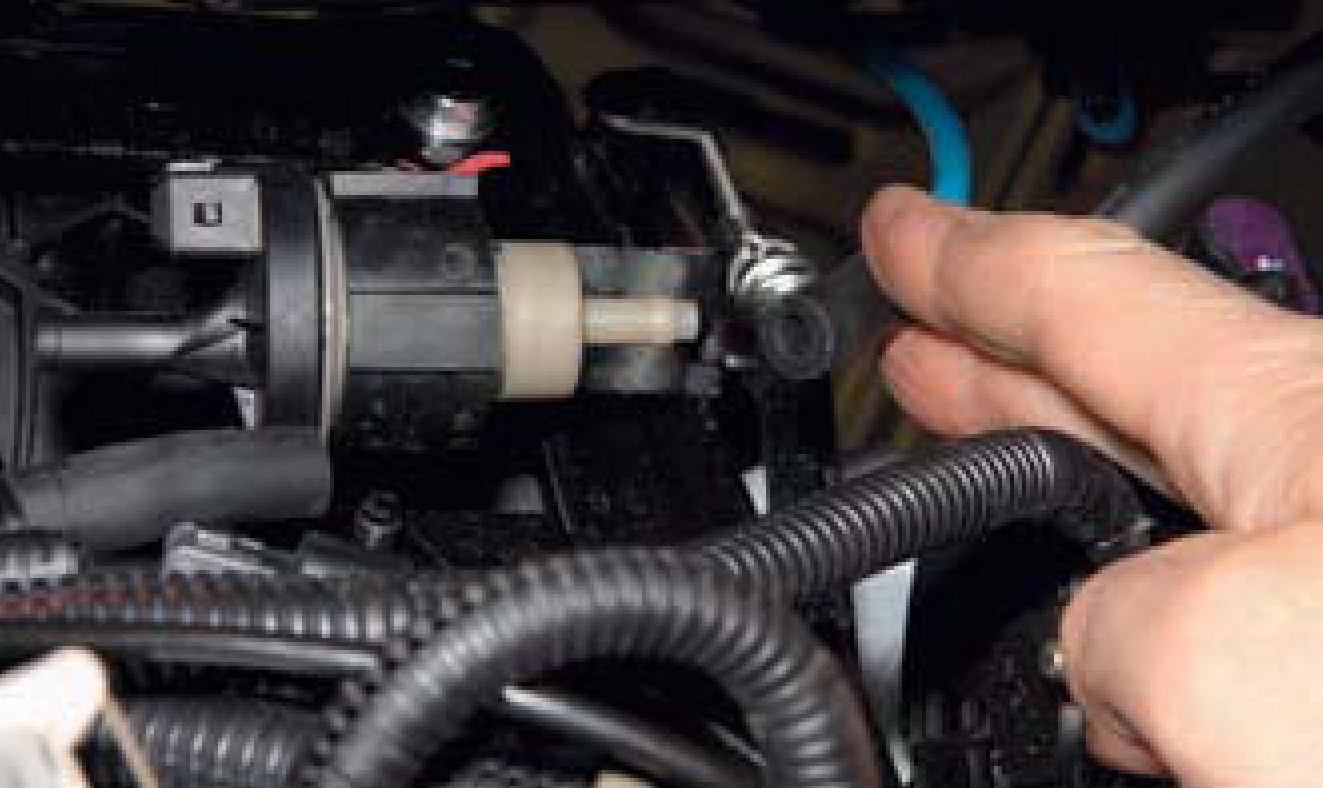

Снятие из держателя клапана продувки адсорбера двигателя F16D3 Daewoo Nexia N150

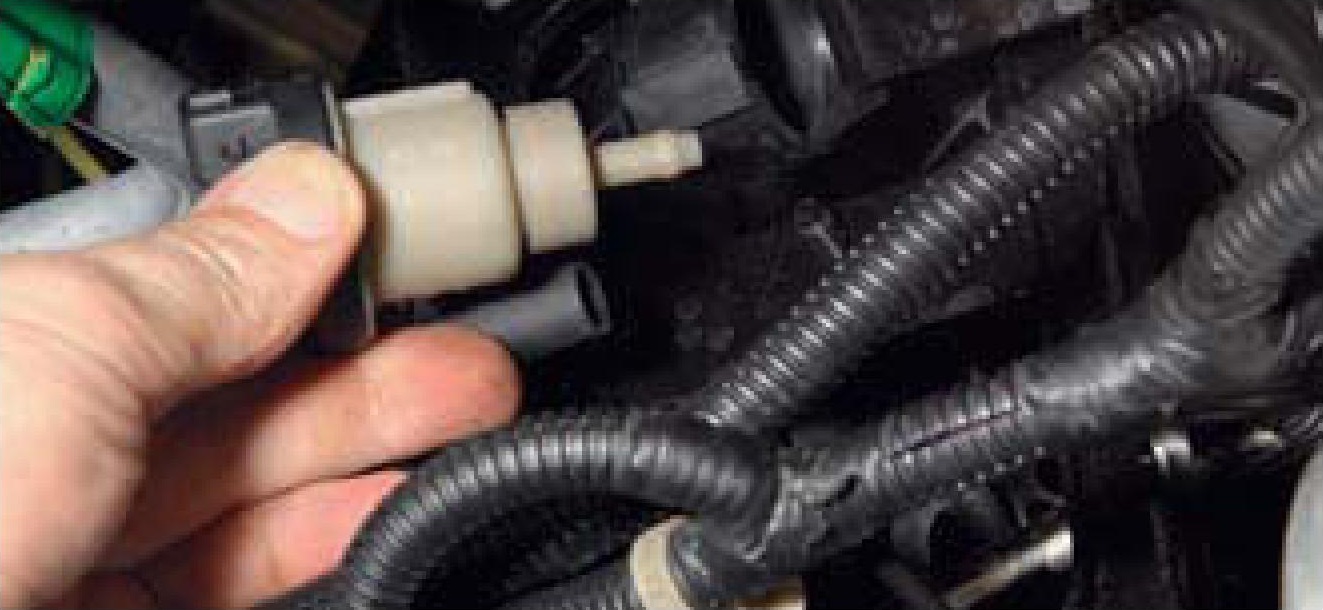

Снятый клапан продувки адсорбера двигателя F16D3 Daewoo Nexia N150

4. Установите новый клапан продувки адсорбера в обратной последовательности.

Замена клапана продувки адсорбера двигателя A15SMS

Примечания:

На автомобилях с двигателем A15SMS встречаются два варианта установки клапана продувки адсорбера.​

В том случае, если клапан закреплен на щитке передка, операции по его снятию аналогичны операциям на автомобиле с двигателем F16D3.

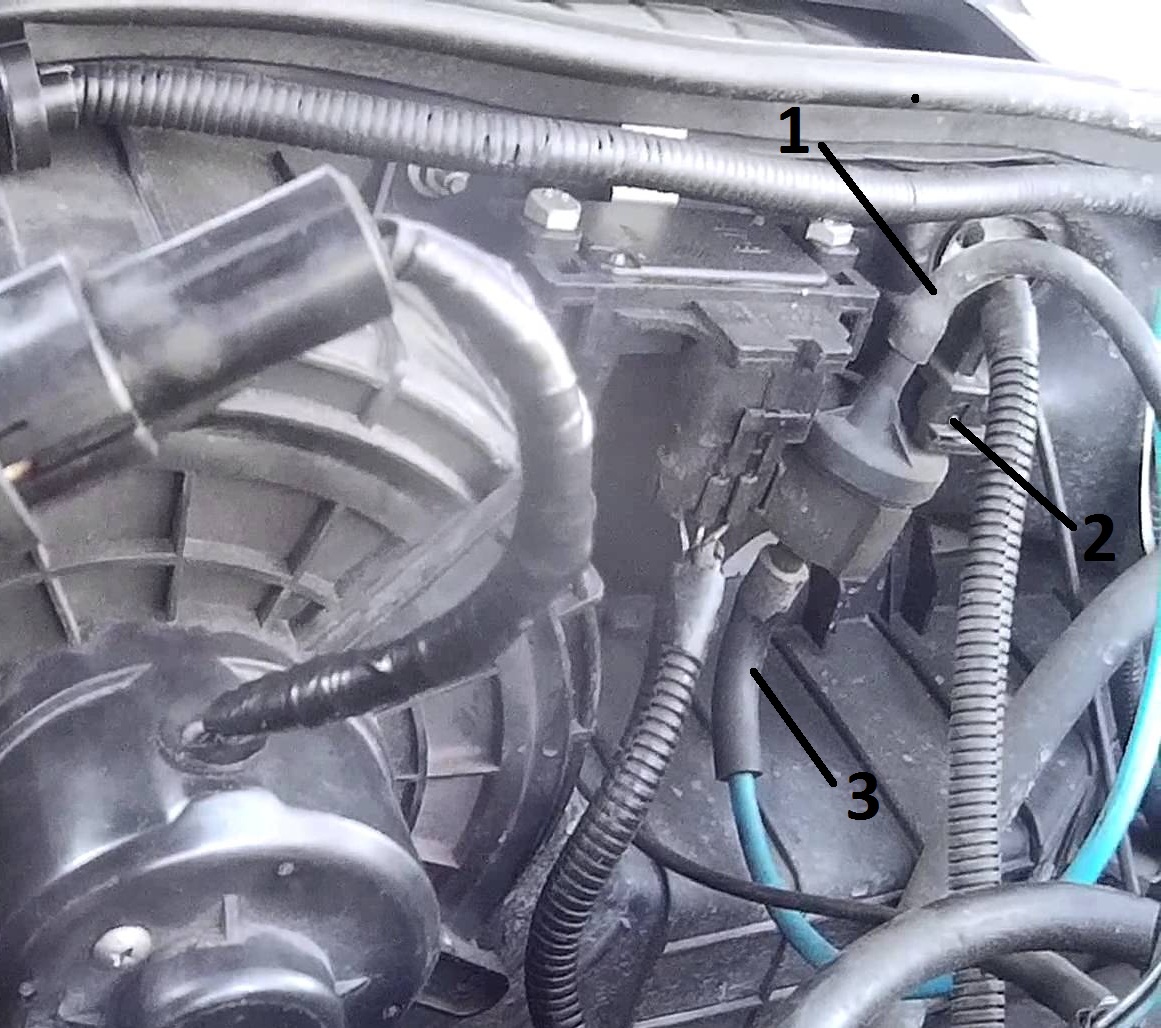

Расположение клапана продувки адсорбера на щитке передка Daewoo Nexia N150

Расположение клапана продувки адсорбера на щитке передка:

1 – трубка подвода паров топлива во впускной трубопровод;

2 – колодка жгута проводов системы управления двигателем;

3 – трубка подвода паров топлива из адсорбера к клапану.

В том случае, если клапан продувки адсорбера прикреплен к кронштейну генератора, операции по снятию клапана выполняем на смотровой канаве или эстакаде.

1. Отсоедините от штуцеров клапана наконечники трубок подвода и отвода паров топлива.

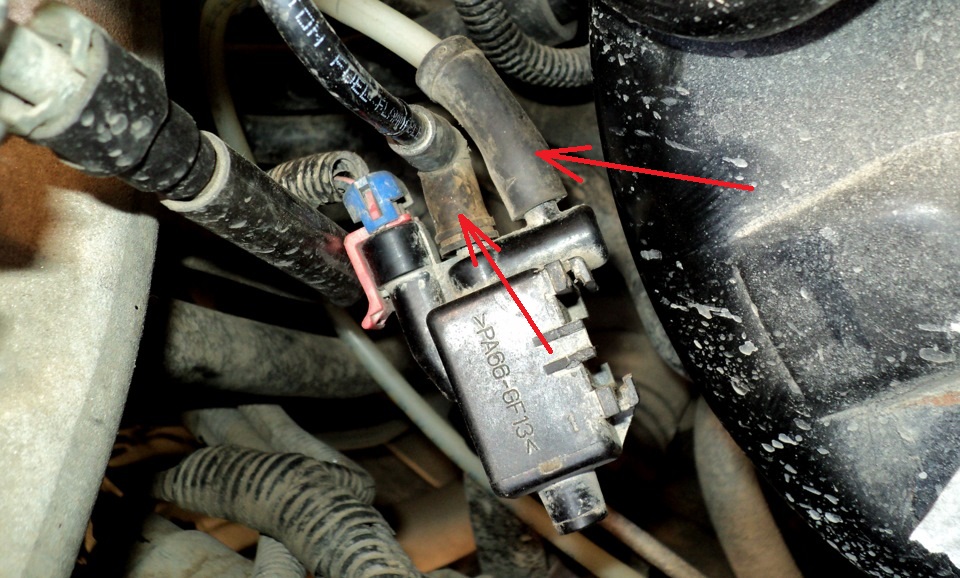

Размещение наконечников трубок подвода и отвода паров топлива к клапану продувки адсорбера двигателя A15SMS Daewoo Nexia N150

2. Отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините ее от разъема клапана.

Размещение колодки жгута проводов клапана продувки адсорбера двигателя A15SMS Daewoo Nexia N150

3. Головкой на 12 мм отверните болт крепления кронштейна клапана к кронштейну генератора и снимите кронштейн в сборе с клапаном.

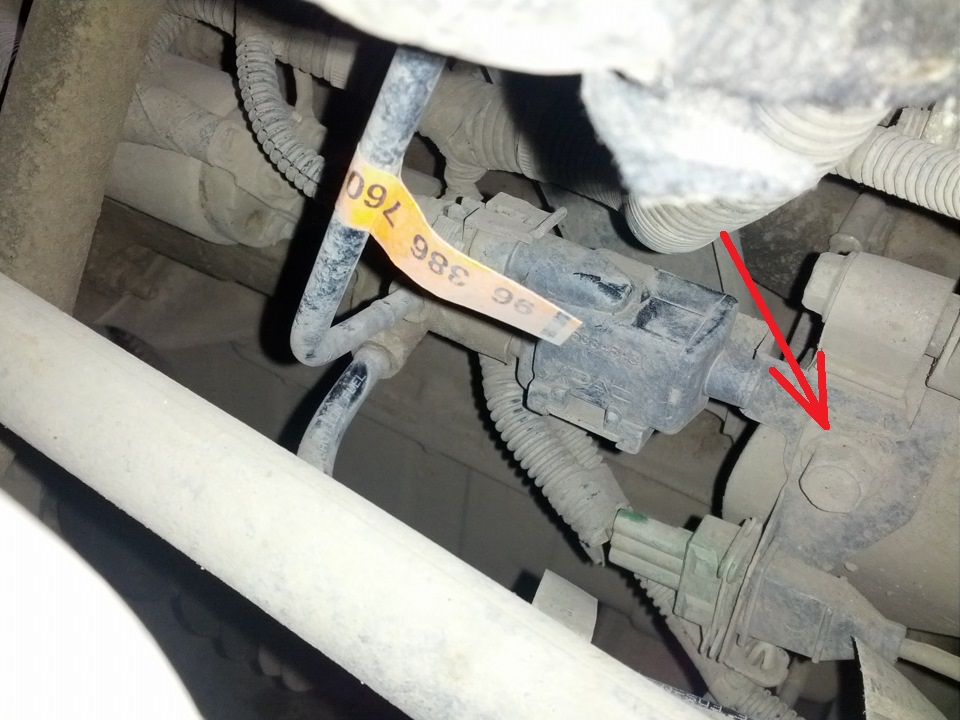

Размещение болта крепления кронштейна клапана продувки адсорбера к кронштейну генератора двигателя A15SMS Daewoo Nexia N150

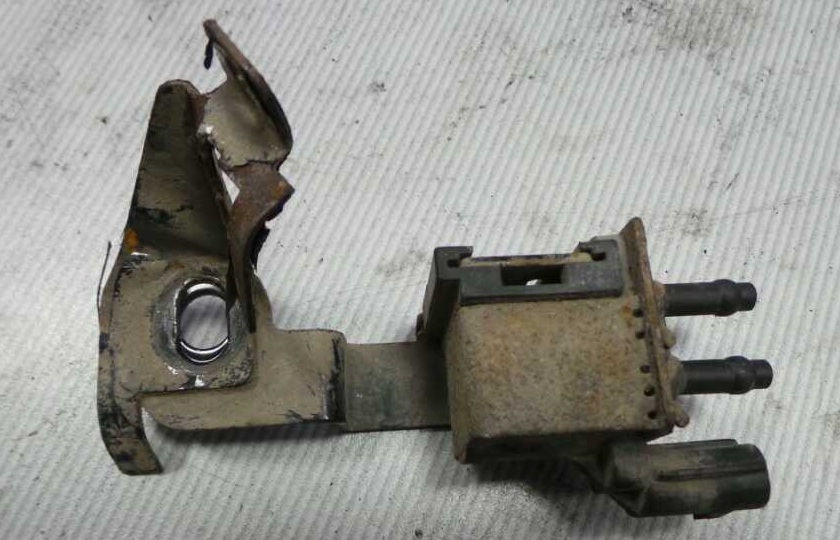

Клапан продувки адсорбера в сборе с кронштейном двигателя A15SMS Daewoo Nexia N150

4. Поддев отверткой фиксатор, выньте клапан из кронштейна.

Снятый клапан продувки адсорбера с двигателя A15SMS Daewoo Nexia N150

5. Установите клапан продувки адсорбера в обратной последовательности.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
