Снятие и разборка очистителя ветрового стекла Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 12 мм
  • Гаечный ключ рожковый 24 мм
  • Гаечный ключ накидной прямой 12 мм
  • Отвертка плоская малая
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

Детали и расходники:

  • Пластичная смазка Литол-24
  • Уплотнительная прокладка крышки моторедуктора (при необходимости)
  • Шестерня моторедуктора (при необходимости)
  • Щеткодержатель (при необходимости)
  • Наждачная бумага мелкозернистая (при необходимости)
  • Проволока

Снятие стеклоочистителя

1. Отсоедините клемму «минусового» провода от вывода аккумуляторной батареи.

Ослабление затяжки минусовой клеммы аккумуляторной батареи Daewoo Nexia N150

2. Накидным ключом на 12 мм отверните гайку крепления поводка стеклоочистителя (для наглядности капот снят).

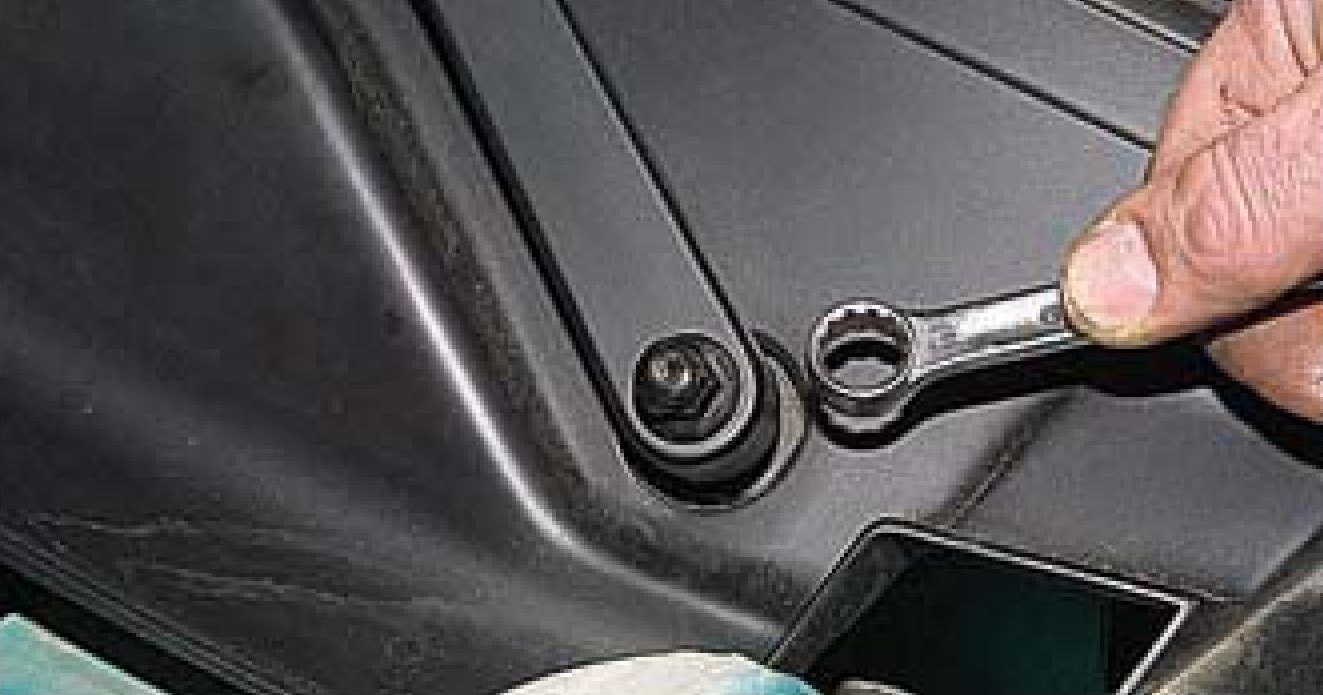

Отворачивание гайки крепления поводка очистителя ветрового стекла Daewoo Nexia N150

3. Покачивая, снимите поводок.

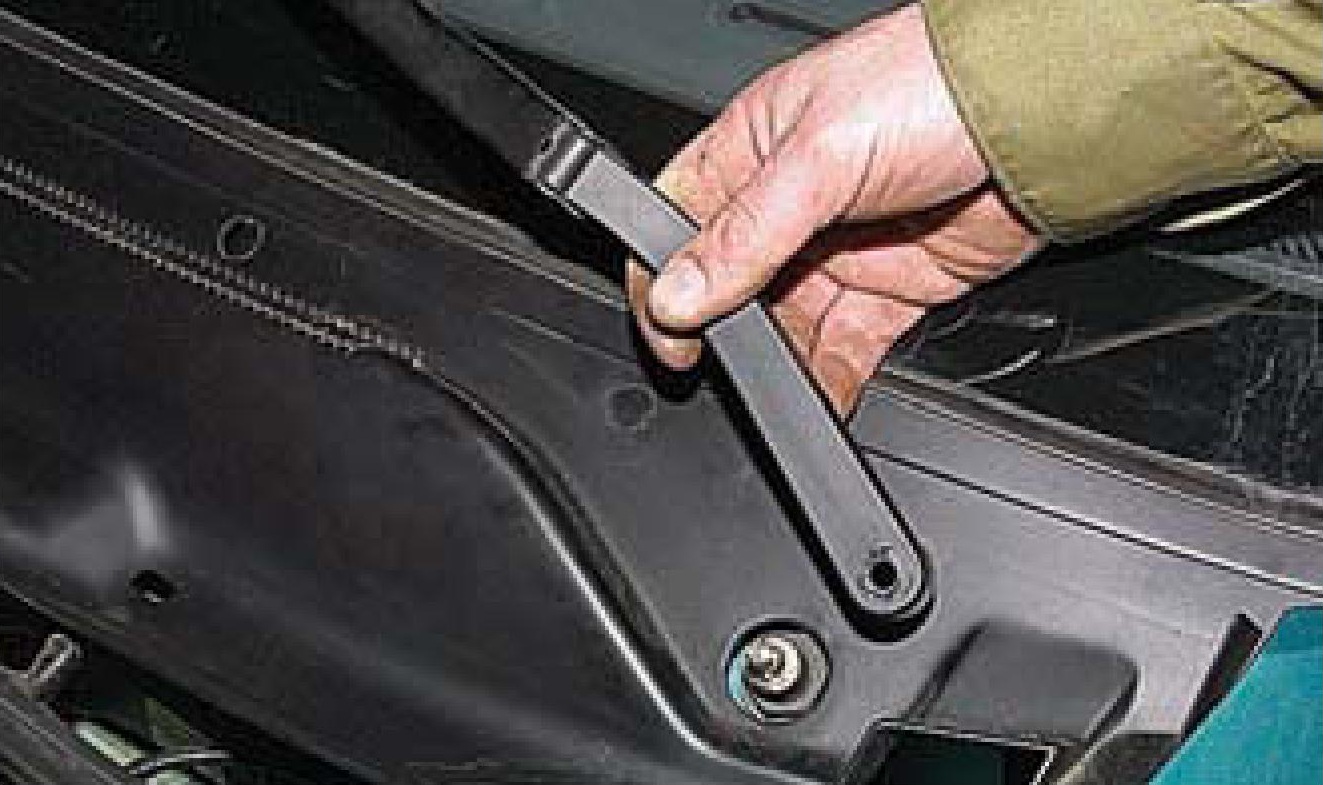

Снятие поводка стеклоочистителя с вала трапеции очистителя ветрового стекла Daewoo Nexia N150

4. Аналогично снимите другой поводок.

Валы трапеции очистителя со снятыми щетками Daewoo Nexia N150

5. Отверткой подденьте заглушку самореза крепления накладки ветрового стекла и выньте заглушку.

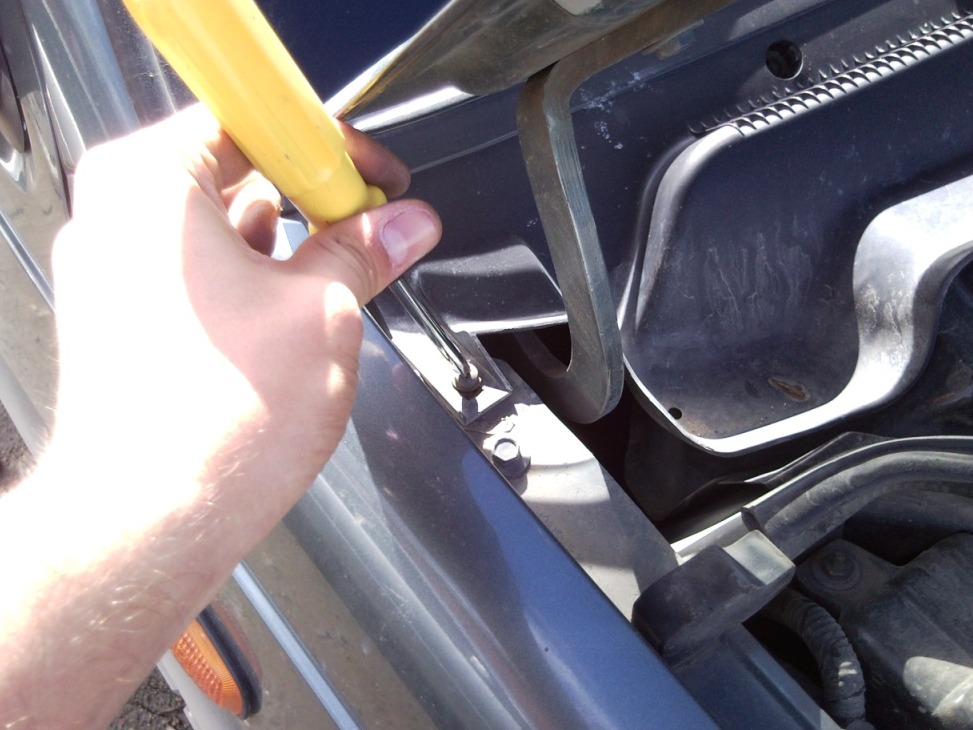

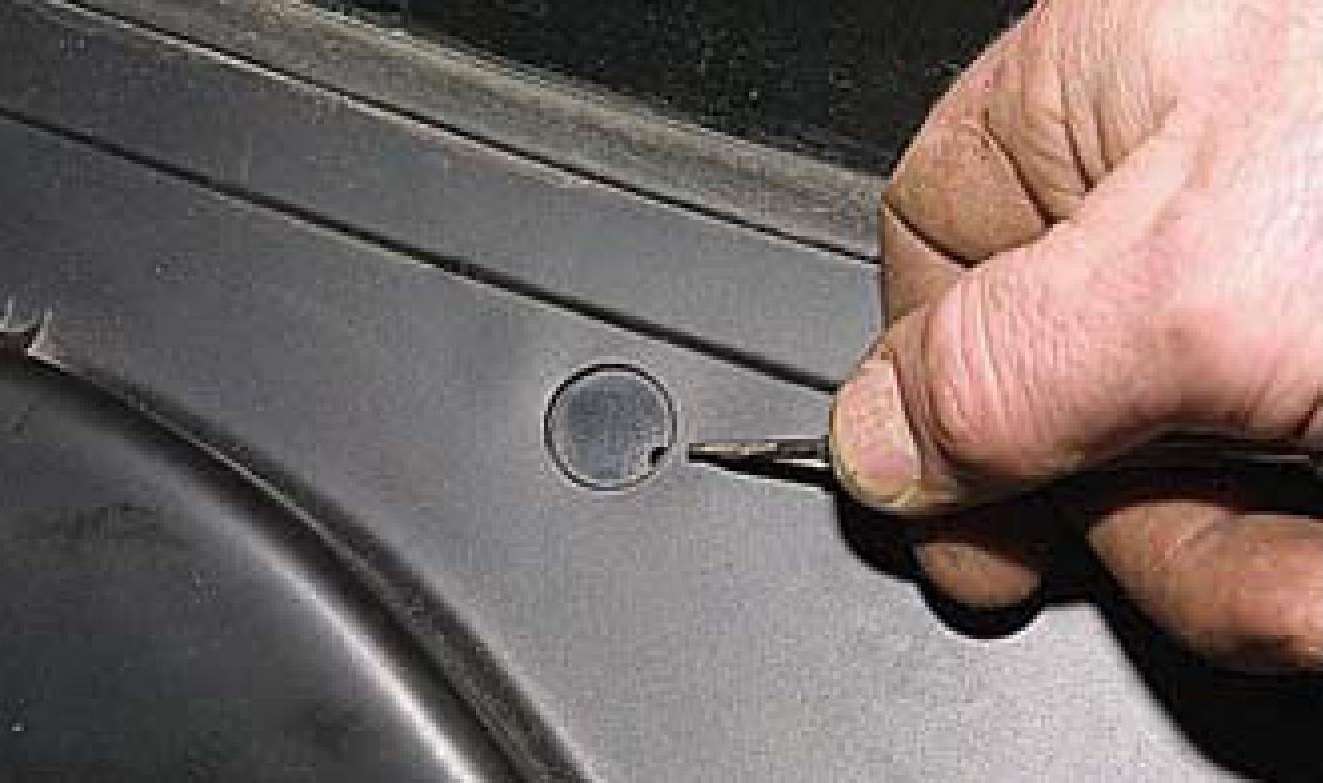

Поддевание заглушки самореза крепления правой накладки ветрового стекла Daewoo Nexia N150

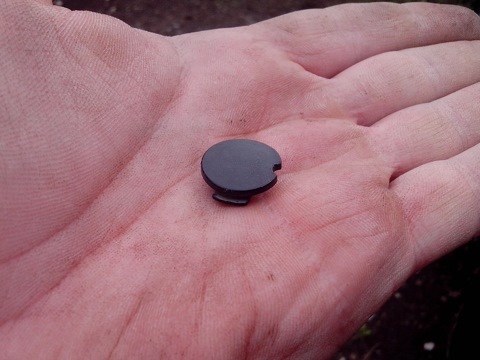

Снятая заглушка самореза крепления правой накладки ветрового стекла Daewoo Nexia N150

6. Аналогично выньте еще три заглушки.

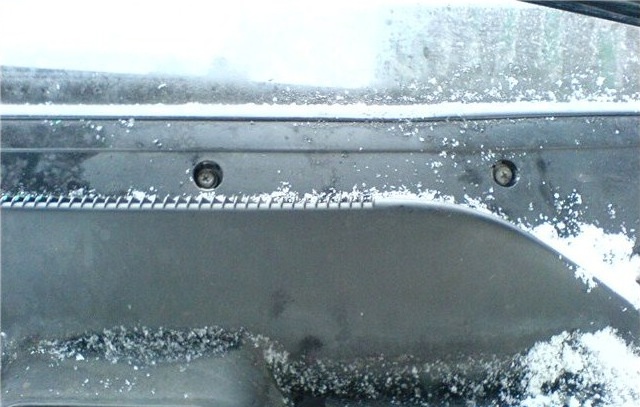

Пластиковая накладка ветрового стекла со снятыми заглушками саморезов Daewoo Nexia N150

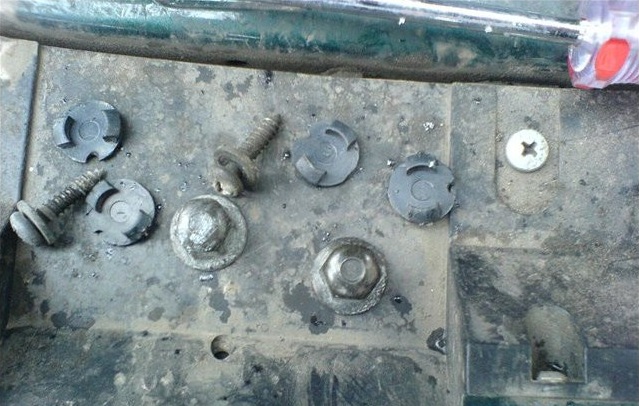

Снятые заглушки саморезов крепления накладок ветрового стекла Daewoo Nexia N150

7. Крестовой отверткой отверните шесть саморезов крепления накладок.

Отворачивание самореза крепления правой накладки ветрового стекла Daewoo Nexia N150

Отворачивание самореза крепления левой накладки ветрового стекла Daewoo Nexia N150

8. Снимите накладки.

Снятие правой накладки ветрового стекла Daewoo Nexia N150

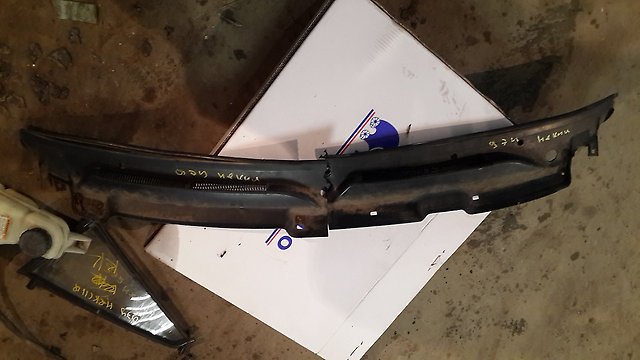

Снятая накладка (жабо) ветрового стекла Daewoo Nexia N150

9. Отсоедините колодку проводов моторедуктора стеклоочистителя.

Размещение колодки проводов моторедуктора очистителя ветрового стекла Daewoo Nexia N150

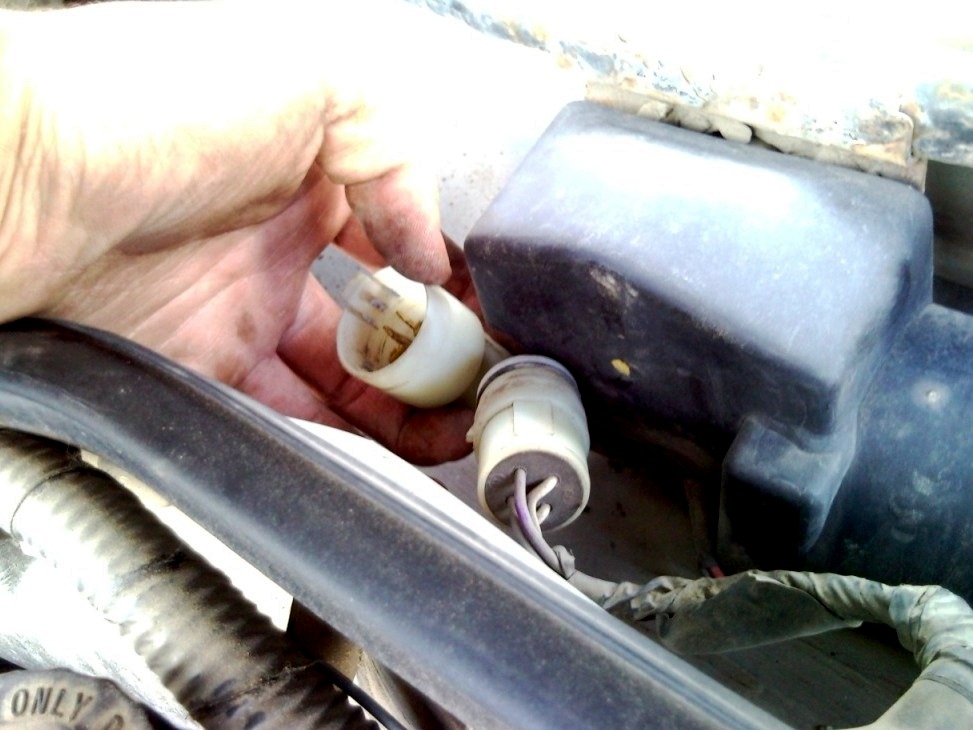

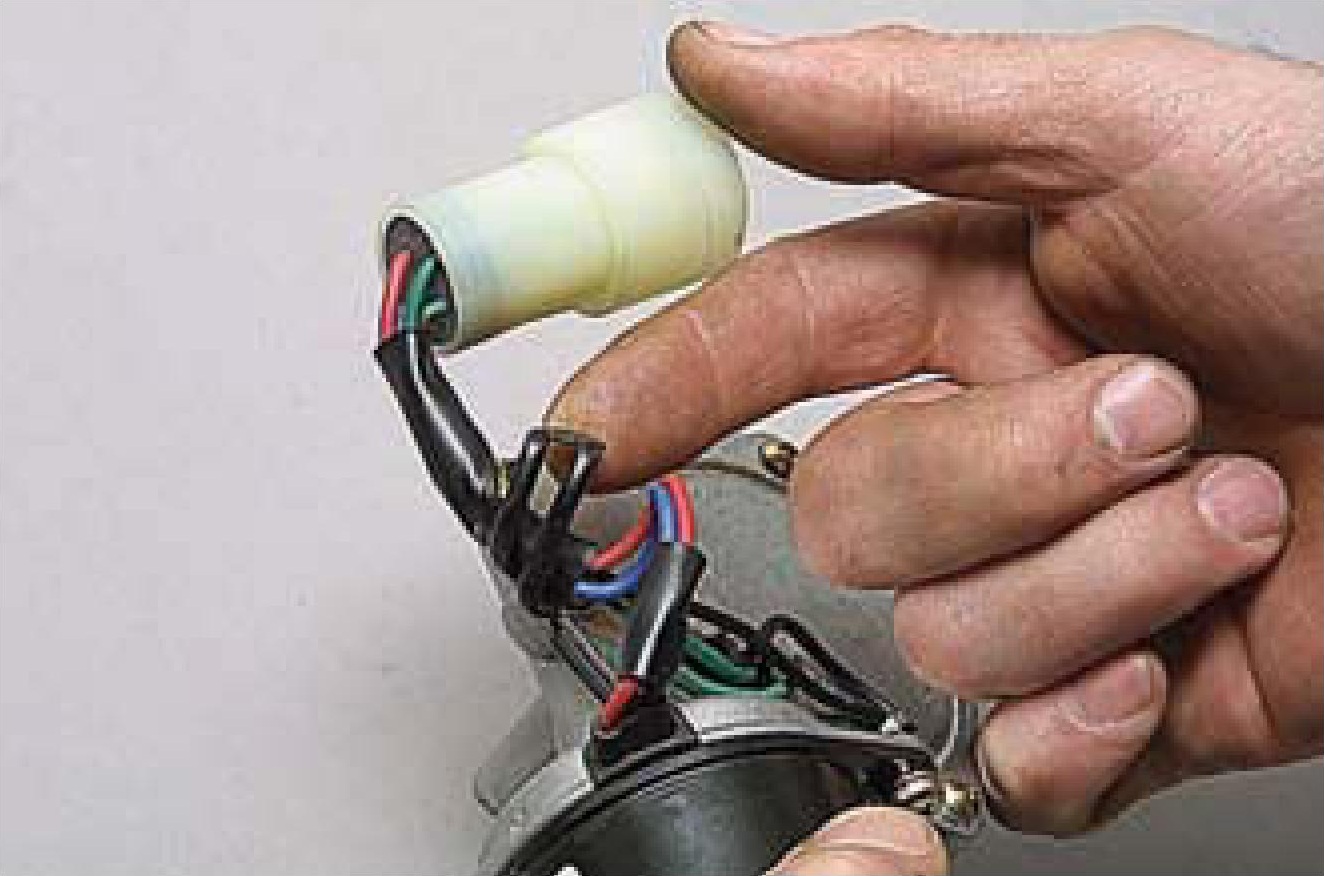

Отсоединение колодки проводов от разъема моторедуктора очистителя ветрового стекла Daewoo Nexia N150

9. Ключом на 24 мм отверните гайки крепления штанг трапеции и снимите гайки вместе с шайбами.

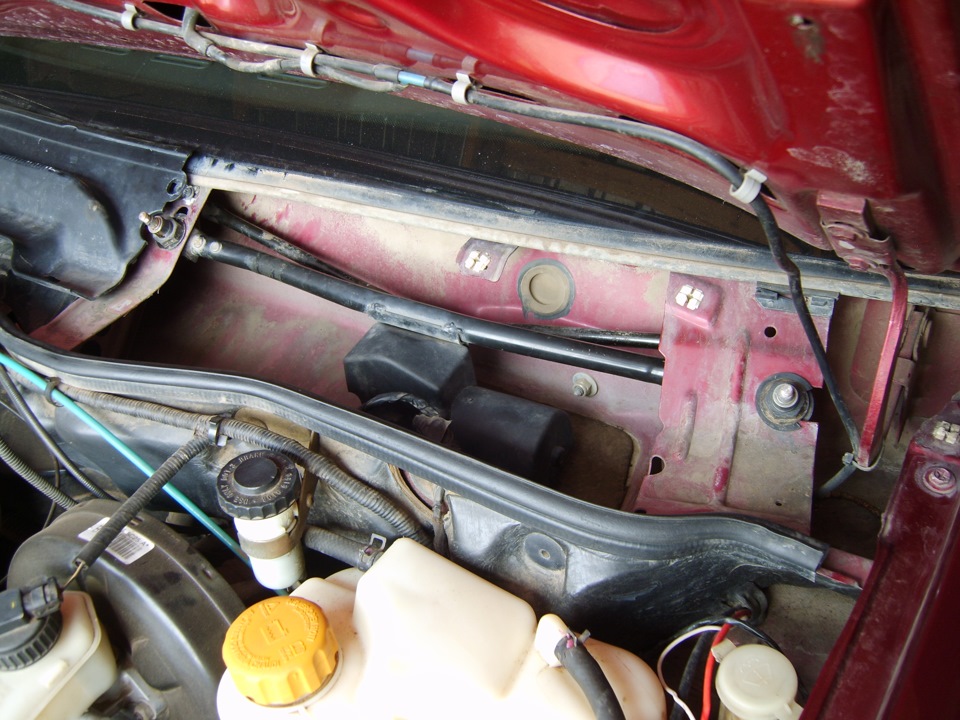

Размещение гаек крепления штанг трапеции стеклоочистителя Daewoo Nexia N150

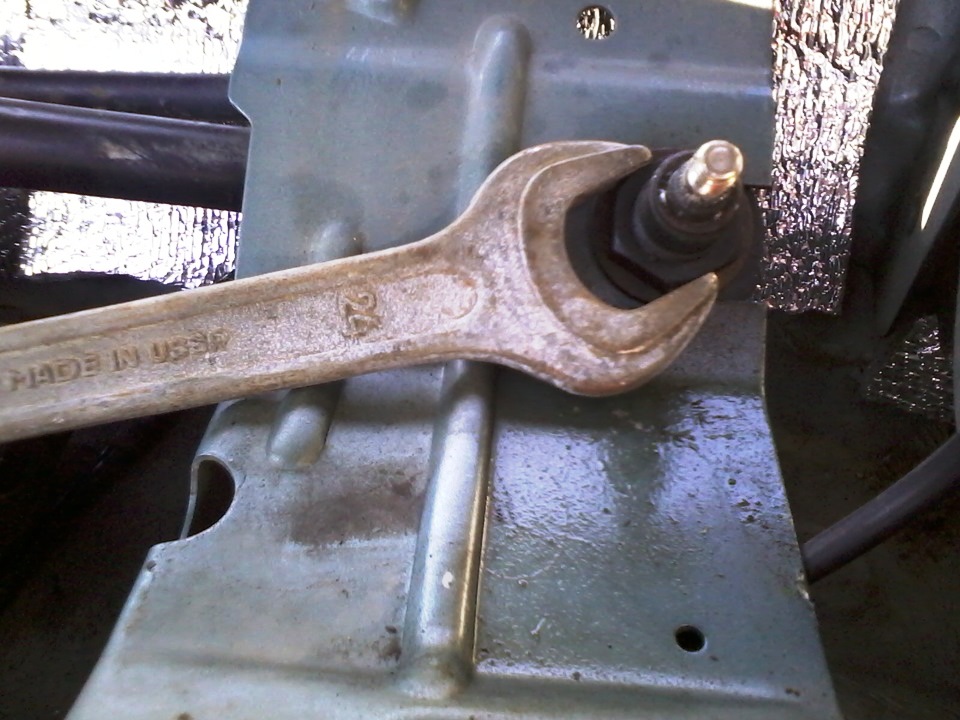

Отворачивание гайки крепления штанги трапеции к кузову Daewoo Nexia N150

10. Крестовой отверткой отверните саморез крепления корпуса стеклоочистителя к кронштейну кузова.

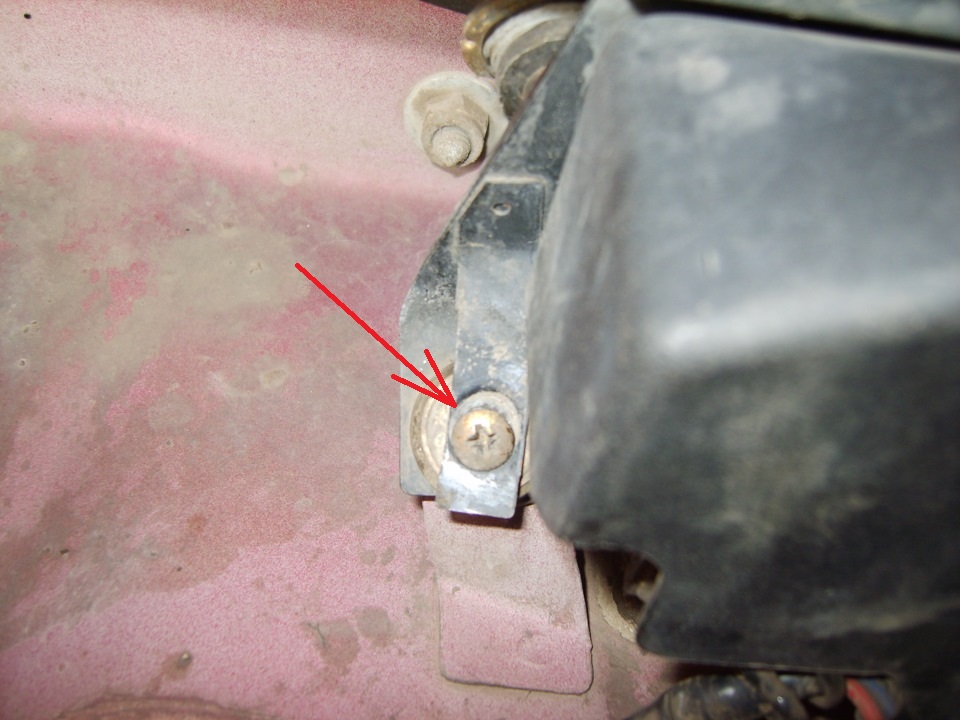

Размещение самореза крепления корпуса стеклоочистителя к кронштейну кузова Daewoo Nexia N150

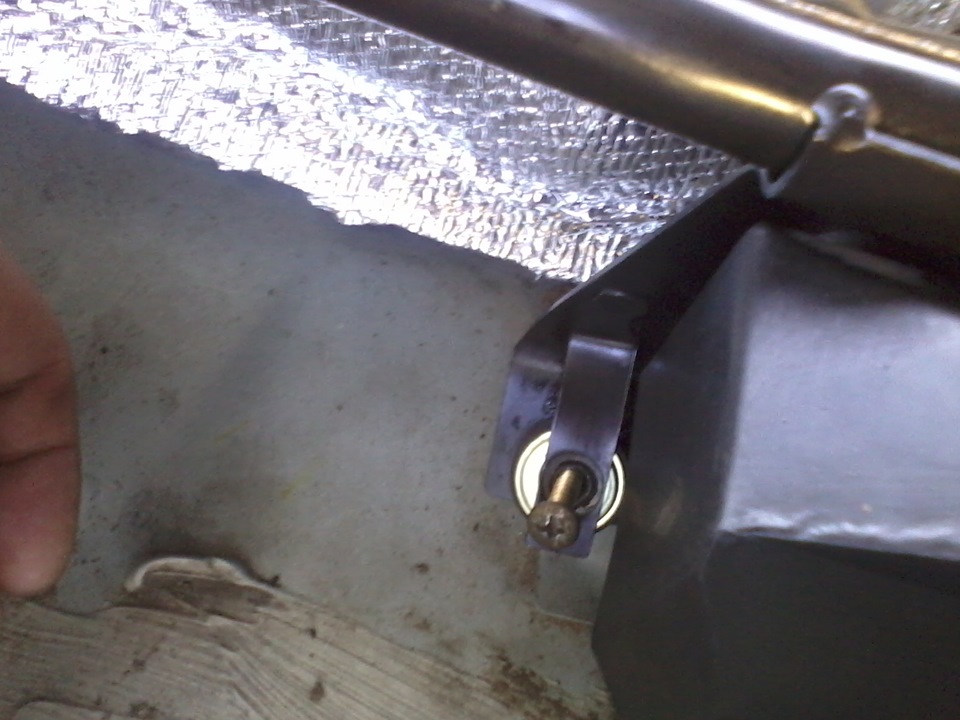

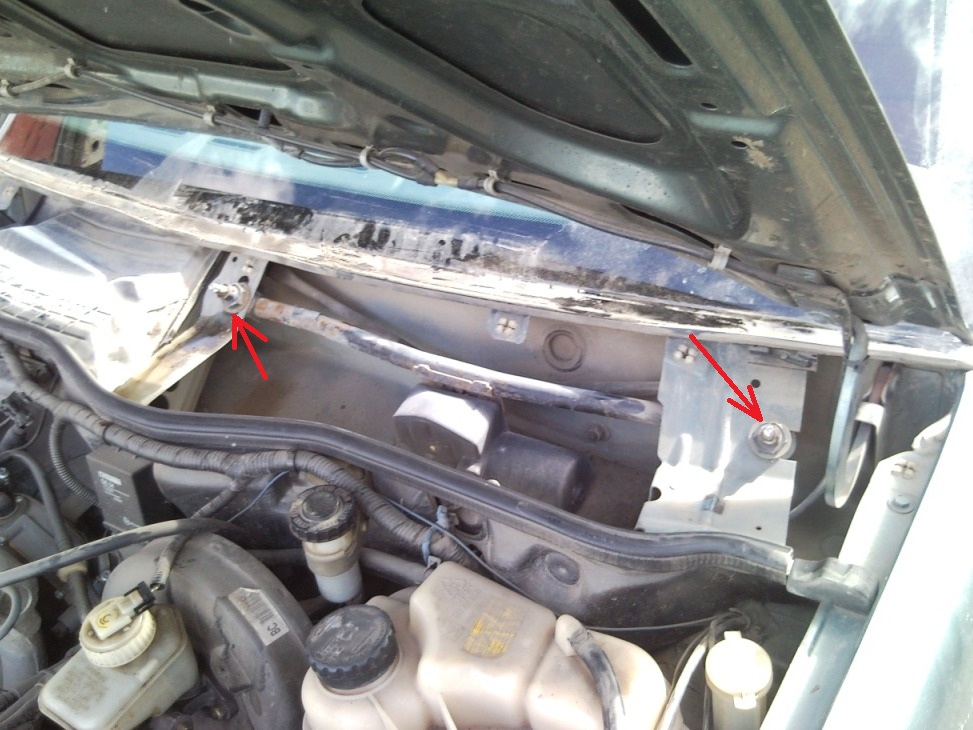

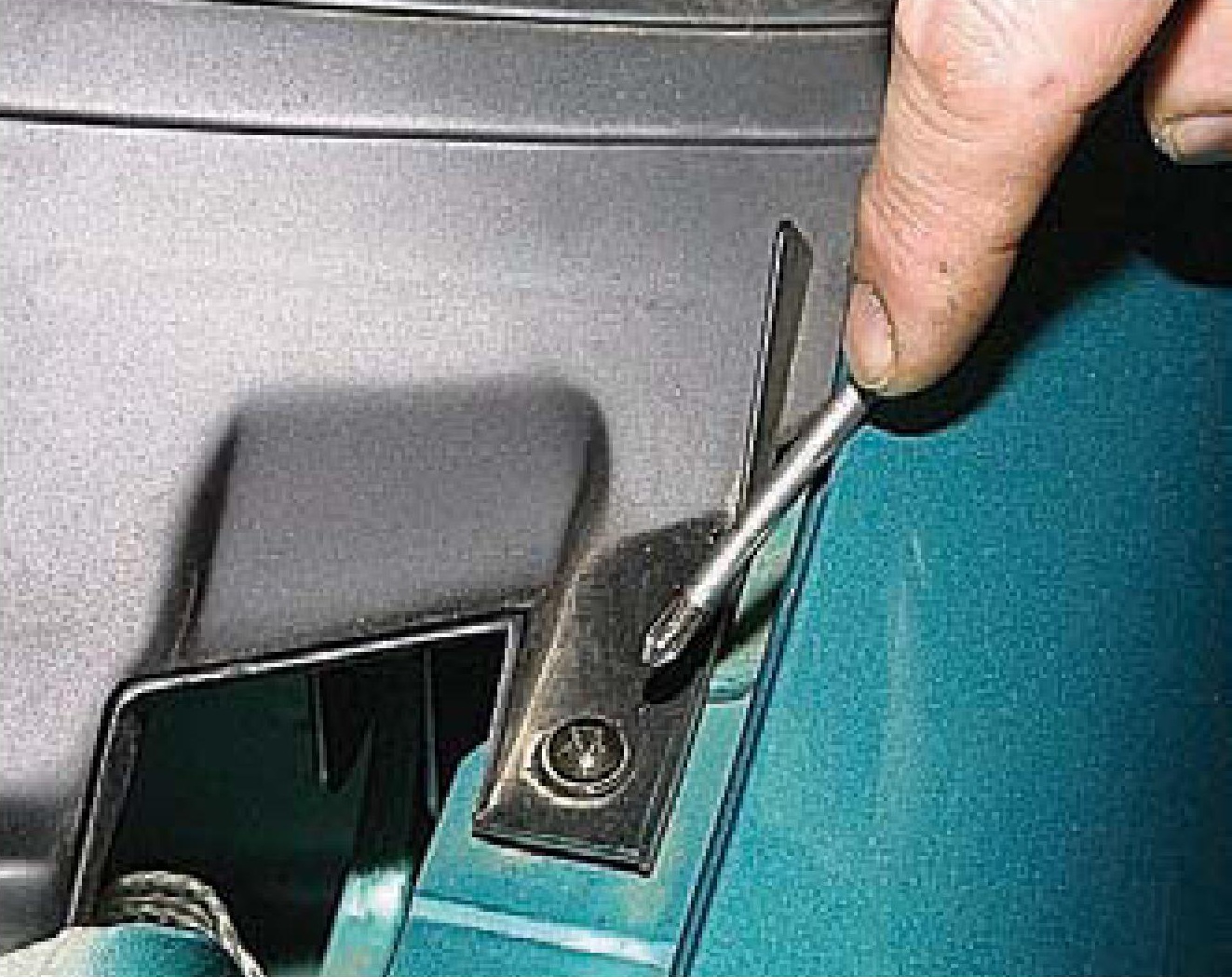

Отворачивание самореза крепления корпуса стеклоочистителя к кронштейну кузова Daewoo Nexia N150

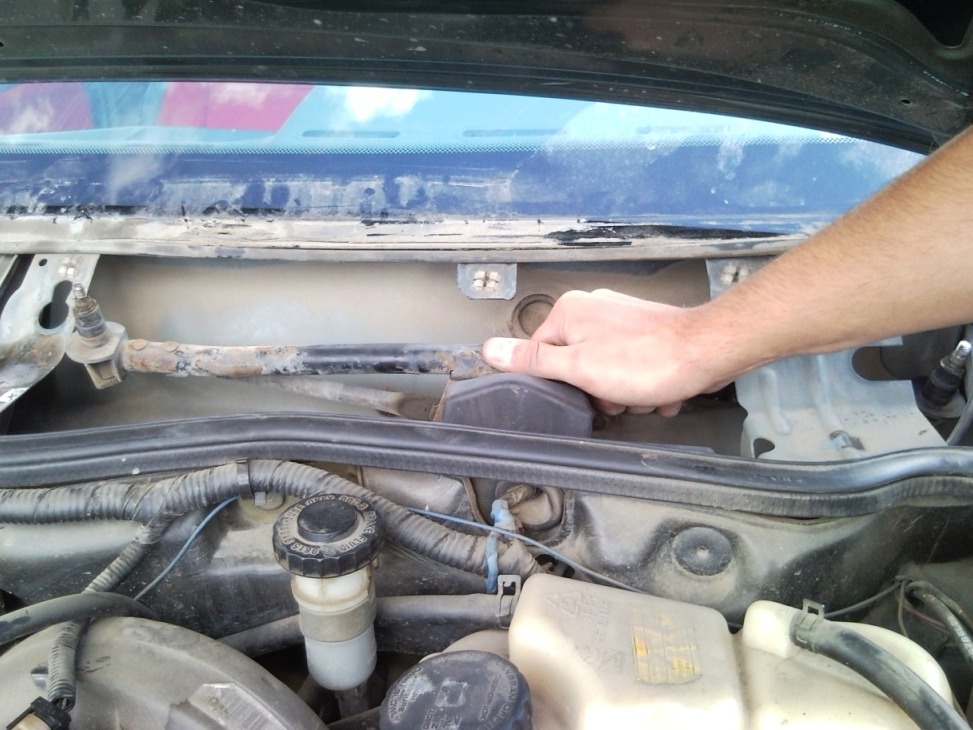

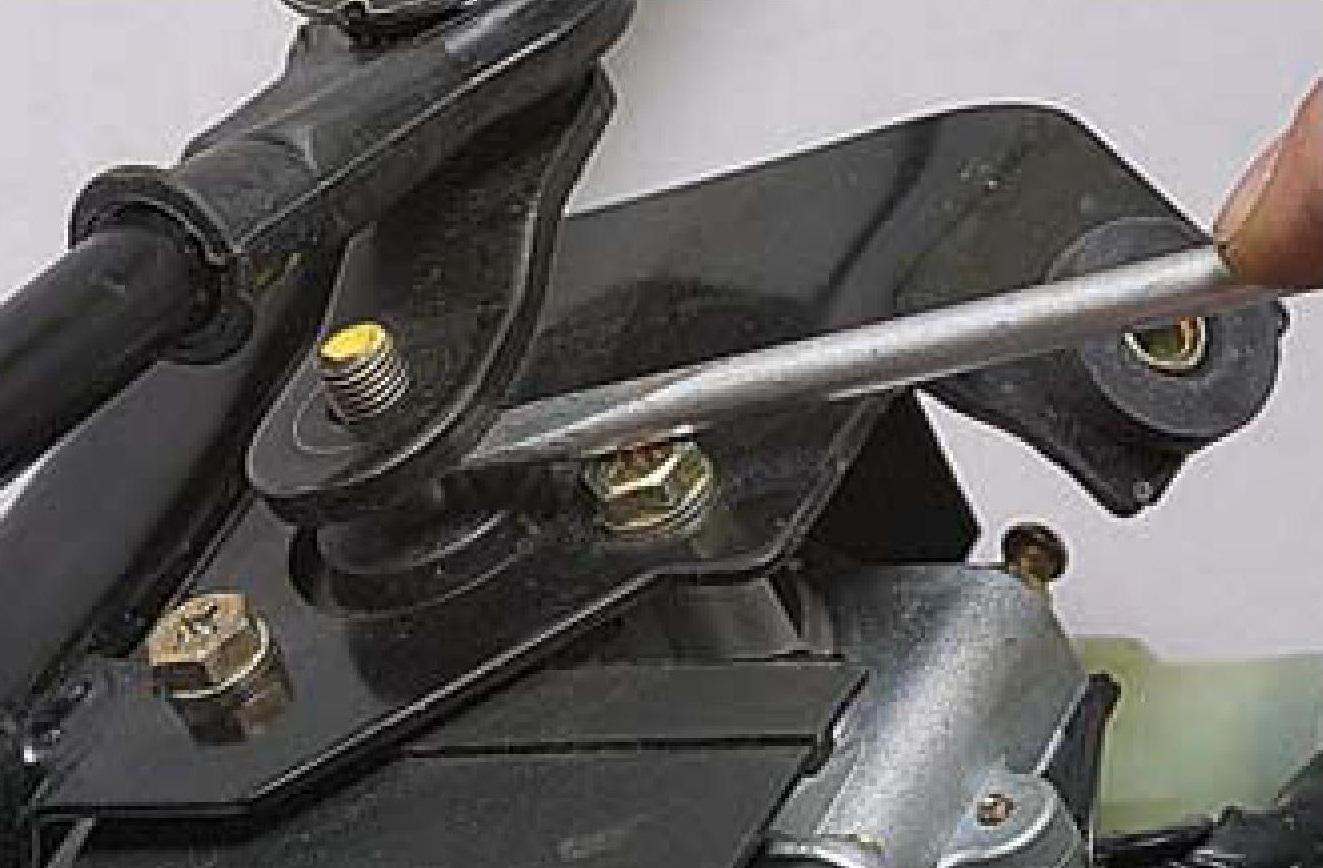

11. Извлеките стеклоочиститель из ниши воздухопритока.

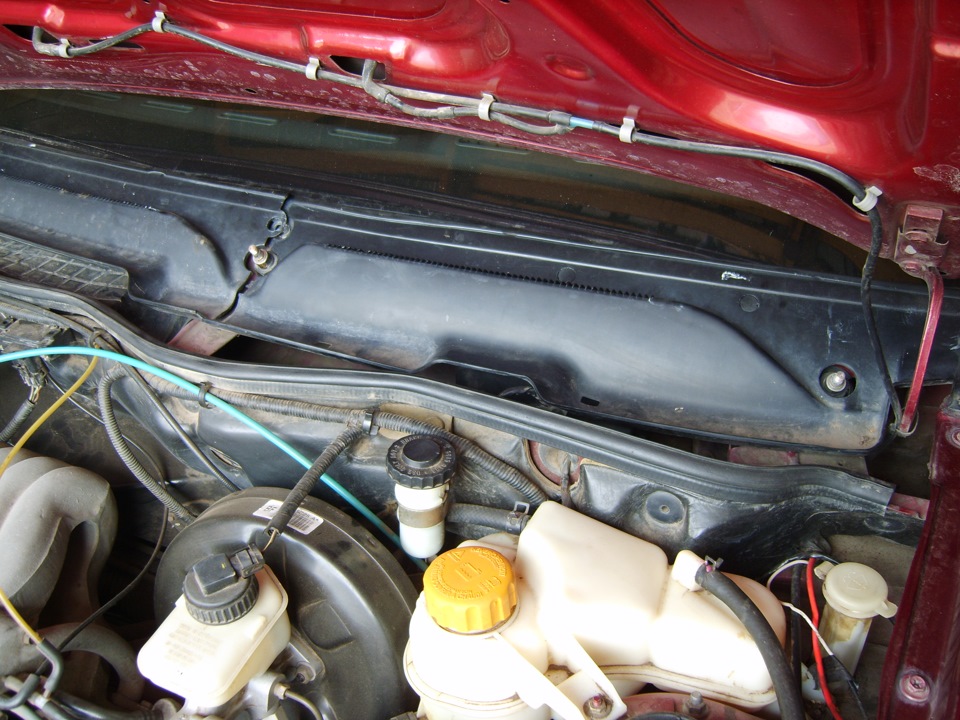

Извлечение стеклоочистителя из ниши воздухопритока Daewoo Nexia N150

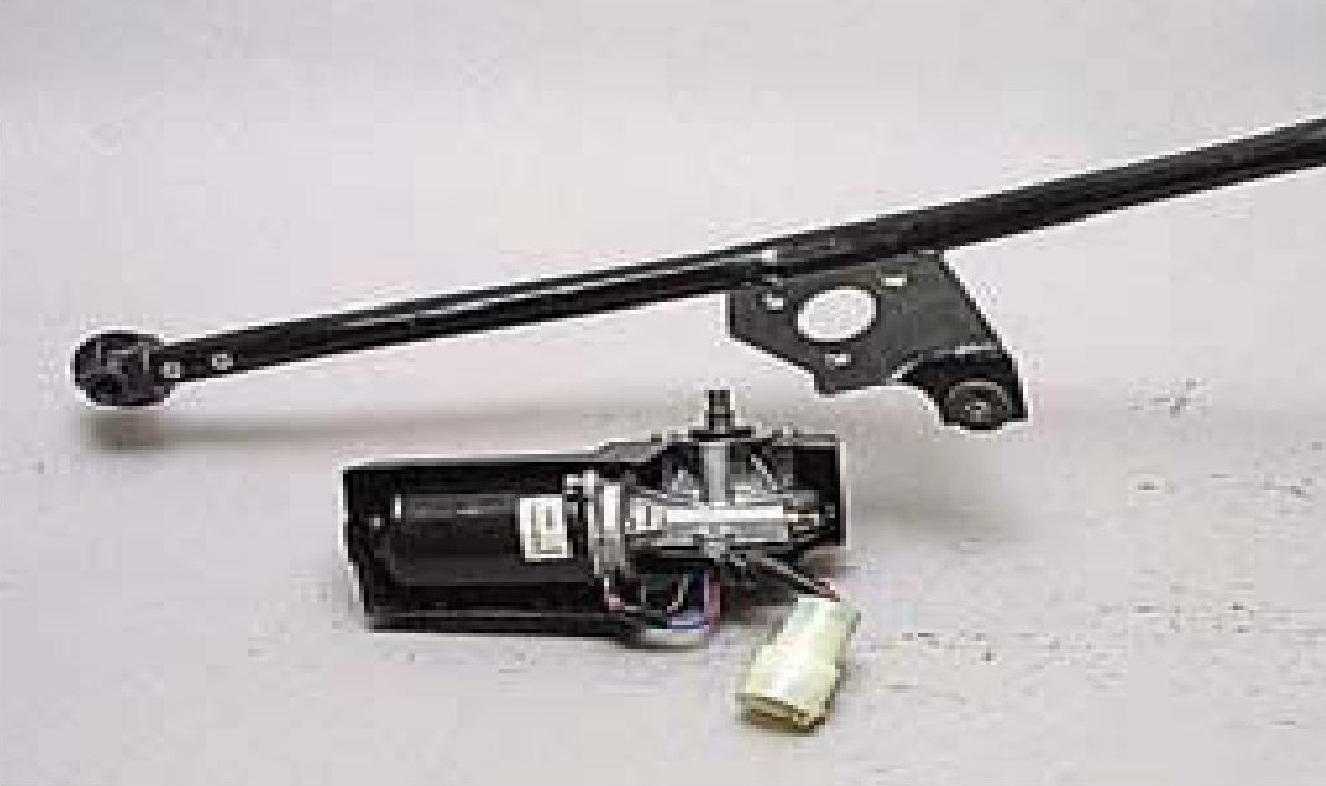

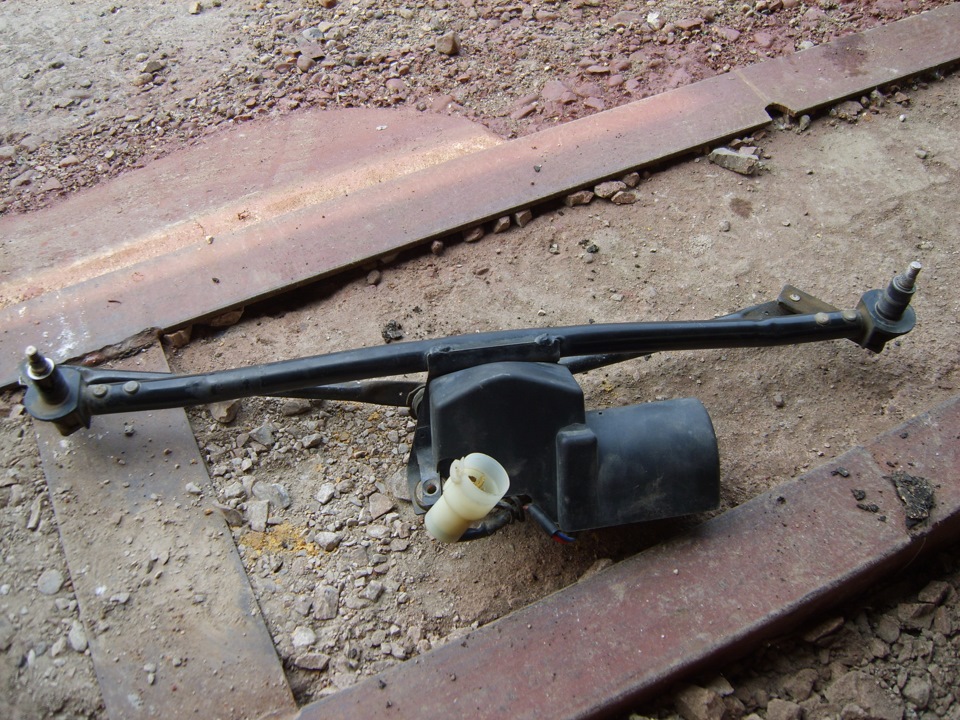

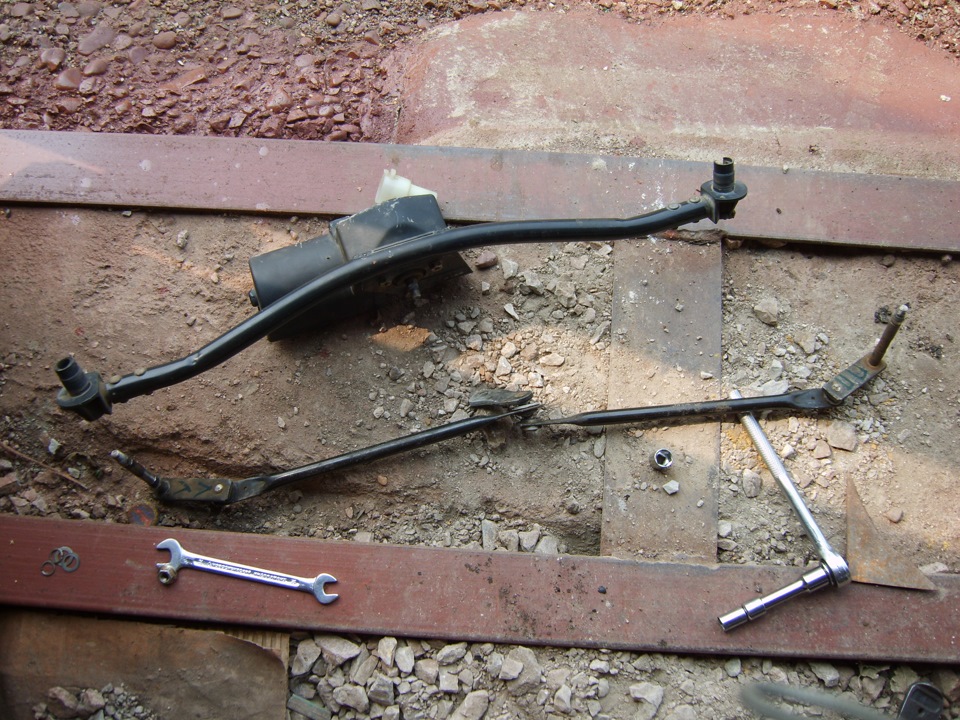

Снятый стеклоочиститель Daewoo Nexia N150

Разборка и сборка стеклоочистителя

1. Ключом на 12 мм отверните гайку крепления кривошипа и, поддев отверткой, снимите его со шлицев вала.

Отворачивание гайки крепления кривошипа к моторедуктору стеклоочистителя Daewoo Nexia N150

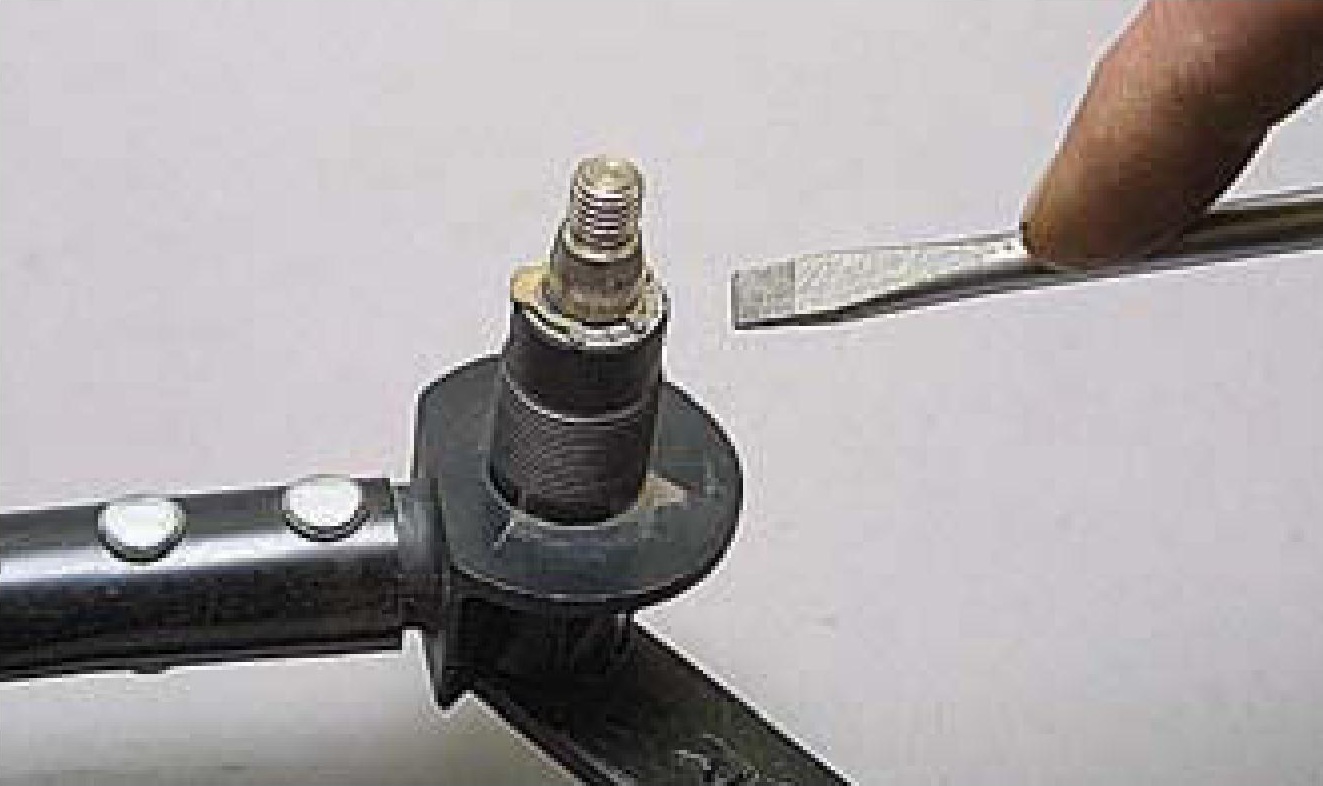

Снятие отверткой кривошипа из вала моторедуктора стеклоочистителя Daewoo Nexia N150

2. Поддев отверткой стопорную скобу вала правого рычага, снимите скобу и шайбу.

Поддевание стопорной скобы правого вала рычага стеклоочистителя Daewoo Nexia N150

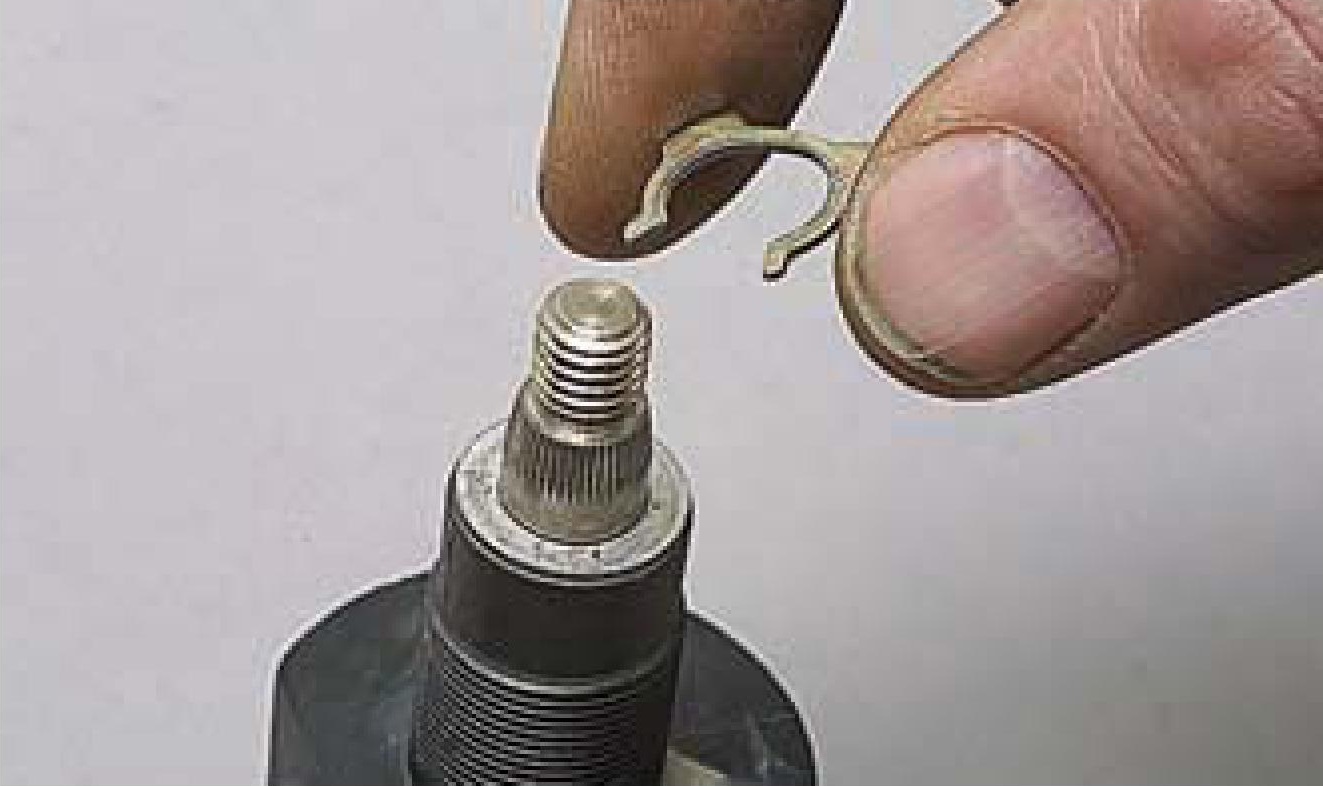

Снятие стопорной скобы вала правого рычага стеклоочистителя Daewoo Nexia N150

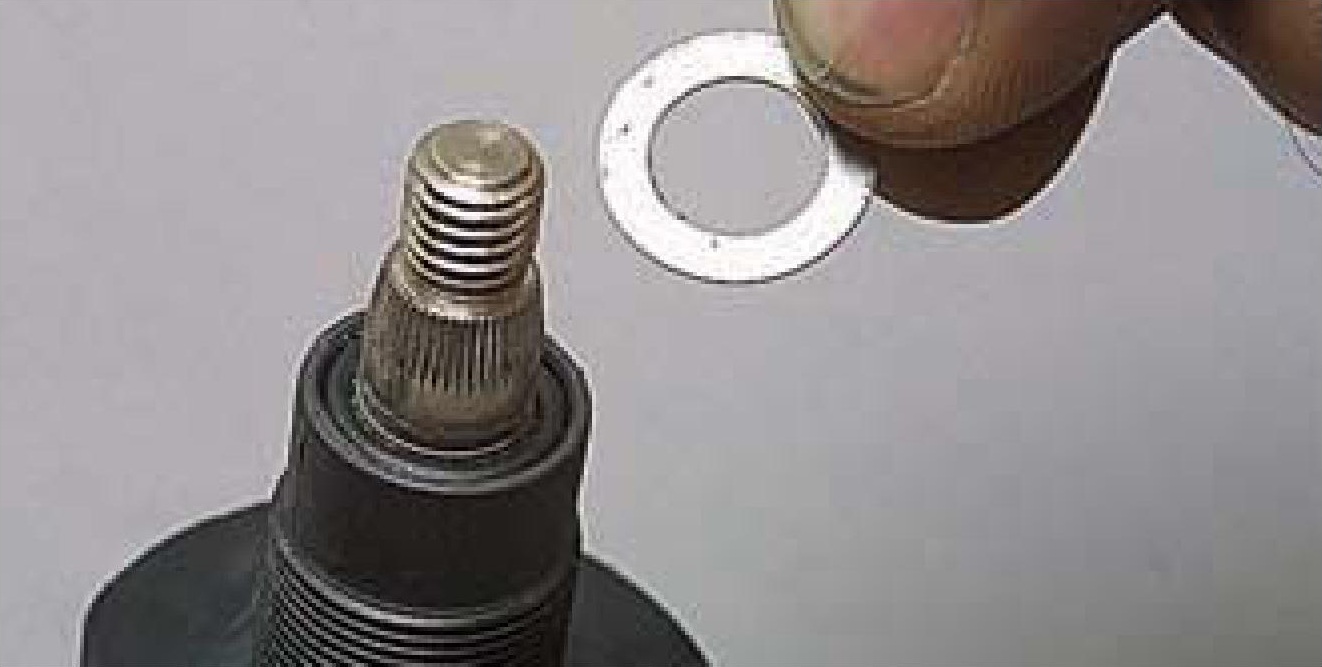

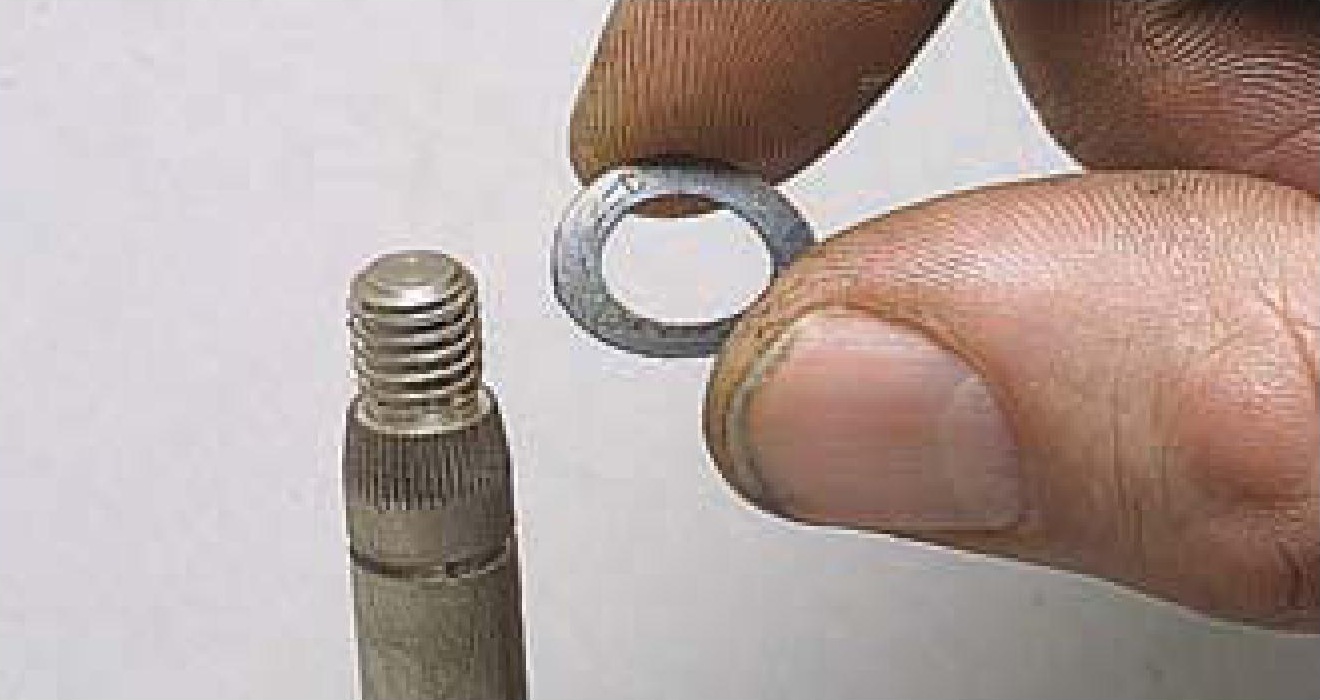

Снятие шайбы с вала правого рычага стеклоочистителя Daewoo Nexia N150

3. Аналогично снимите скобу и шайбу левого рычага.

4. Выньте из наконечников кронштейна валы рычагов.

Снятые валы рычагов из наконечников кронштейна стеклоочистителя Daewoo Nexia N150

5. Снимите с валов рычагов стеклоочистителя пружинные шайбы.

Снятие пружинной шайбы с вала рычага стеклоочистителя Daewoo Nexia N150

6. Извлеките из канавок в наконечниках кронштейна уплотнительные кольца валов.

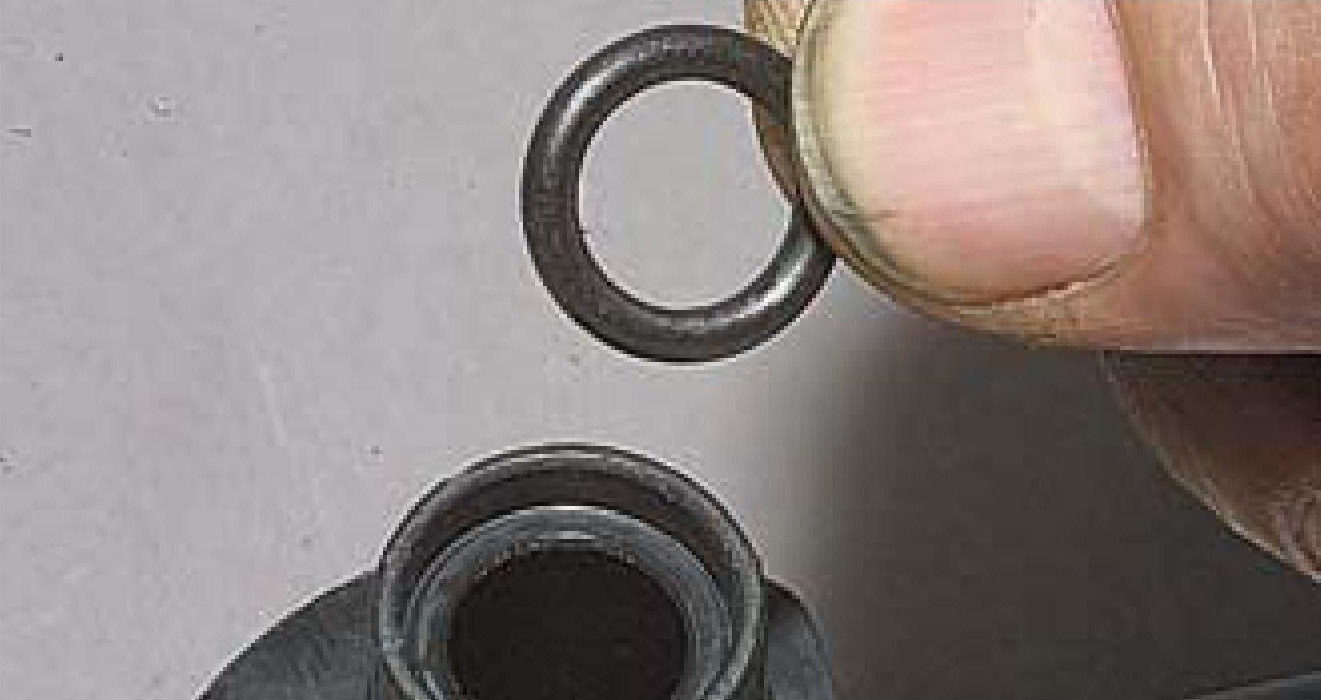

Снятие из наконечника кронштейна стеклоочистителя уплотнительного кольца Daewoo Nexia N150

7. Для замены смазки шарового шарнира прикладите к рычагам усилие вдоль оси шарнира и разъедините рычаги.

Разъединение рычагов шарового шарнира стеклоочистителя Daewoo Nexia N150

8. Замените смазку новой.

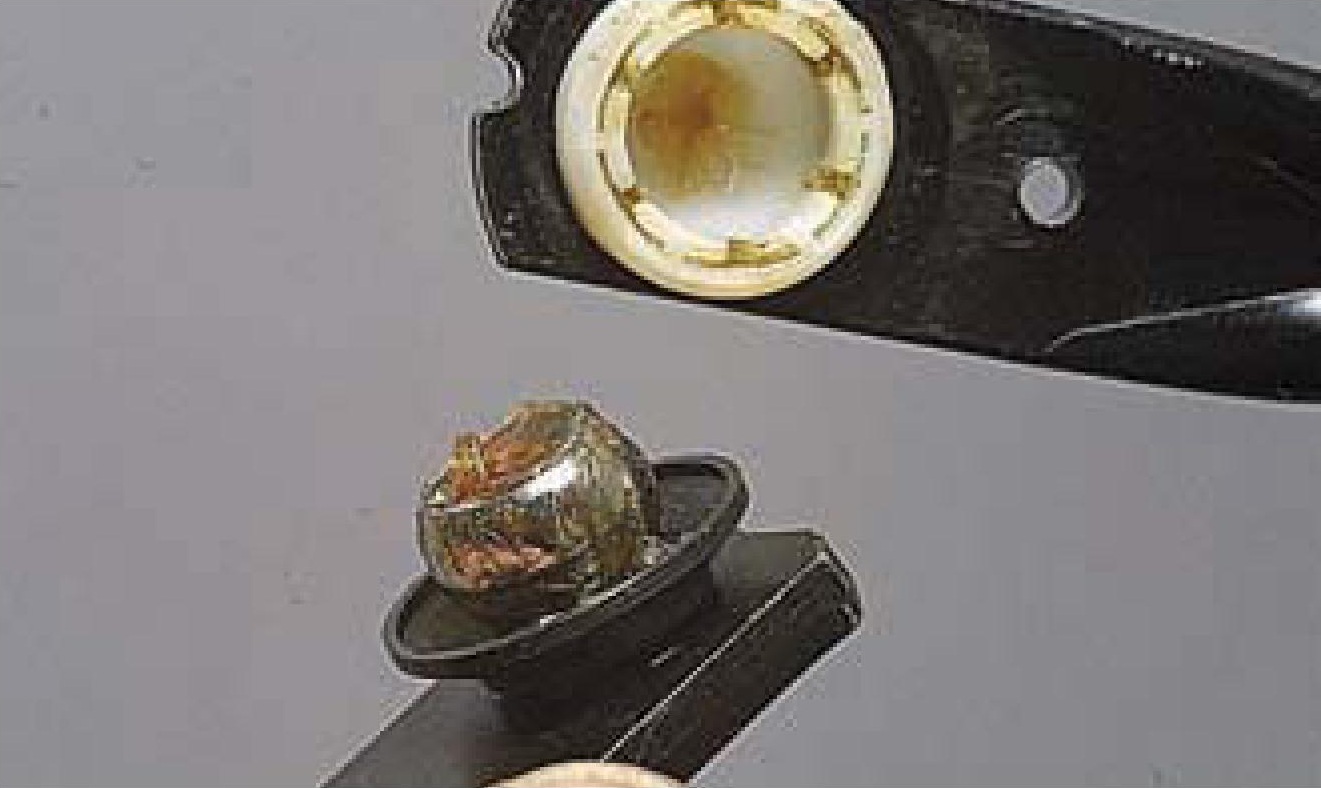

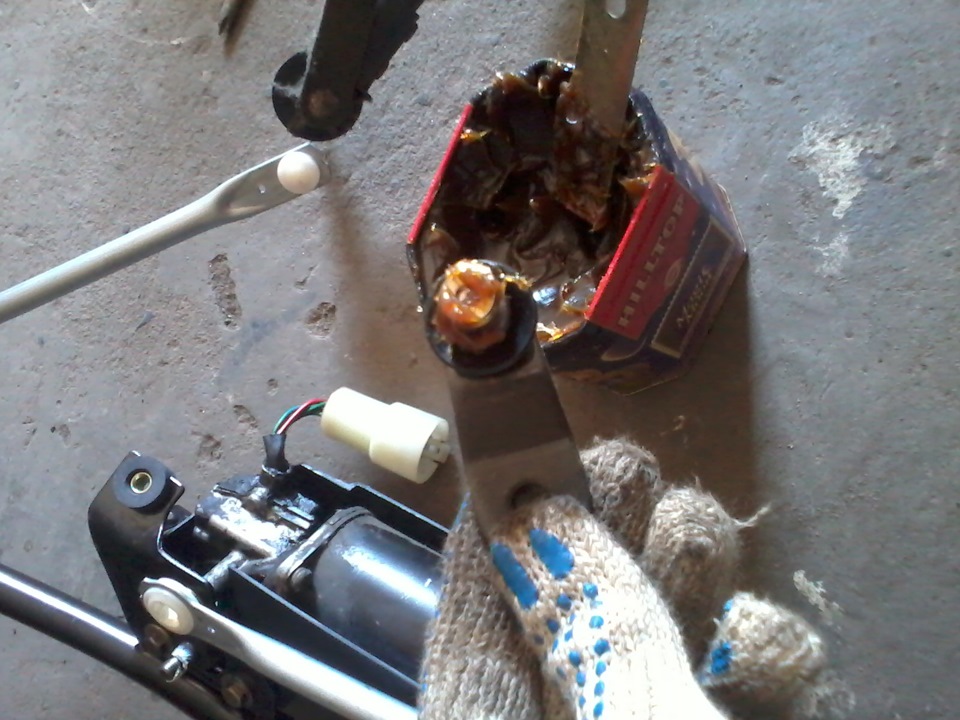

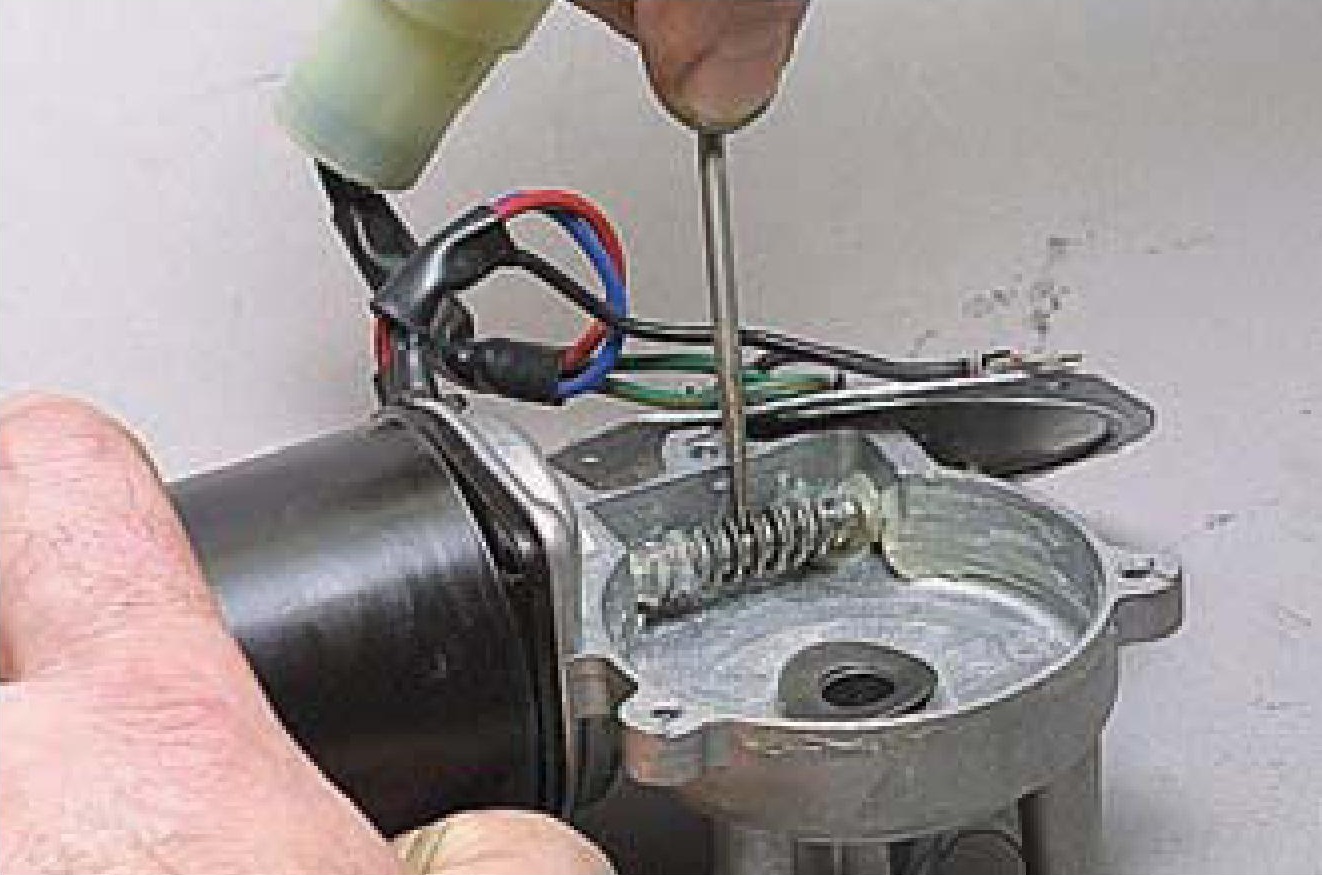

Смазка шарового шарнира стеклоочистителя Daewoo Nexia N150

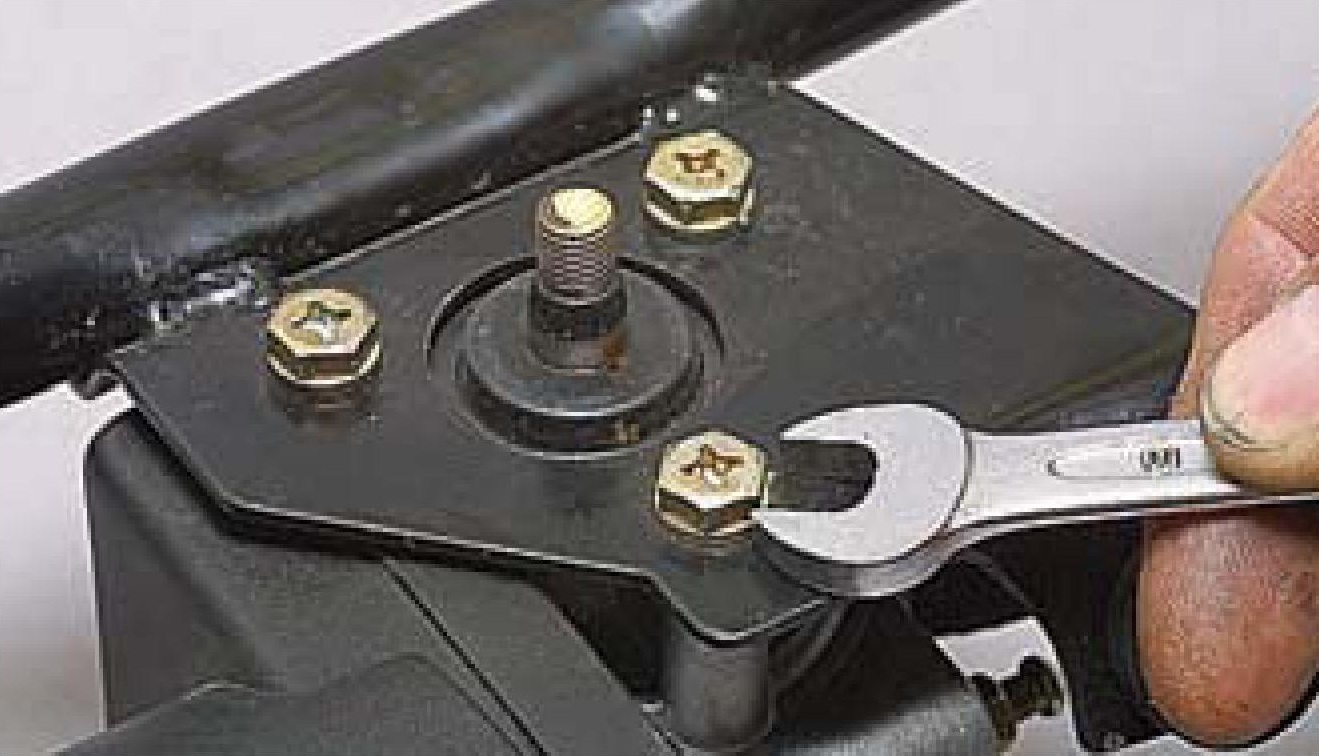

9. Ключом на 10 мм отверните три болта крепления моторедуктора к кронштейну и отсоедините кронштейн от моторедуктора.

Отворачивание болтов крепления моторедуктора к кронштейну стеклоочистителя Daewoo Nexia N150

Отсоединение кронштейна от моторедуктора стеклоочистителя Daewoo Nexia N150

10. Снимите с моторедуктора уплотнитель и защитный кожух.

Снятие уплотнителя с моторедуктора стеклоочистителя Daewoo Nexia N150

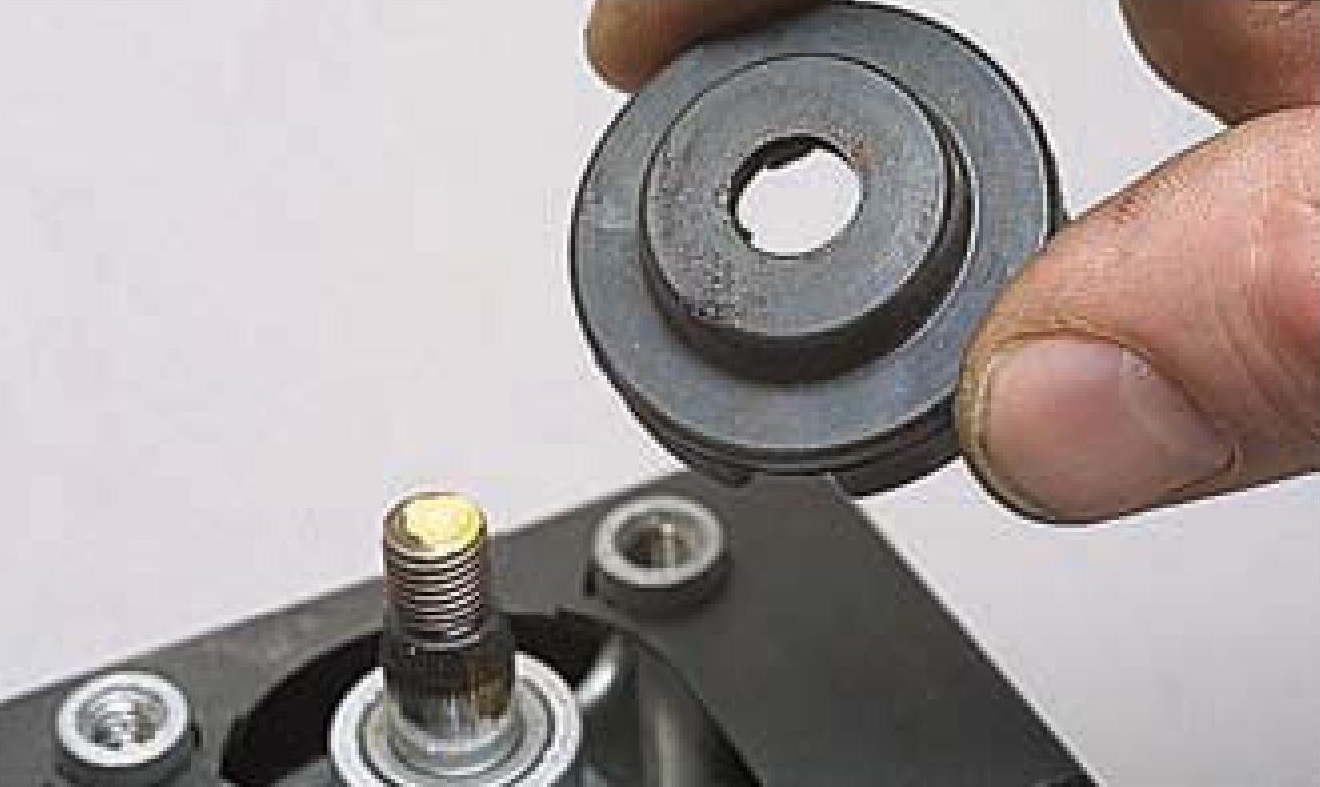

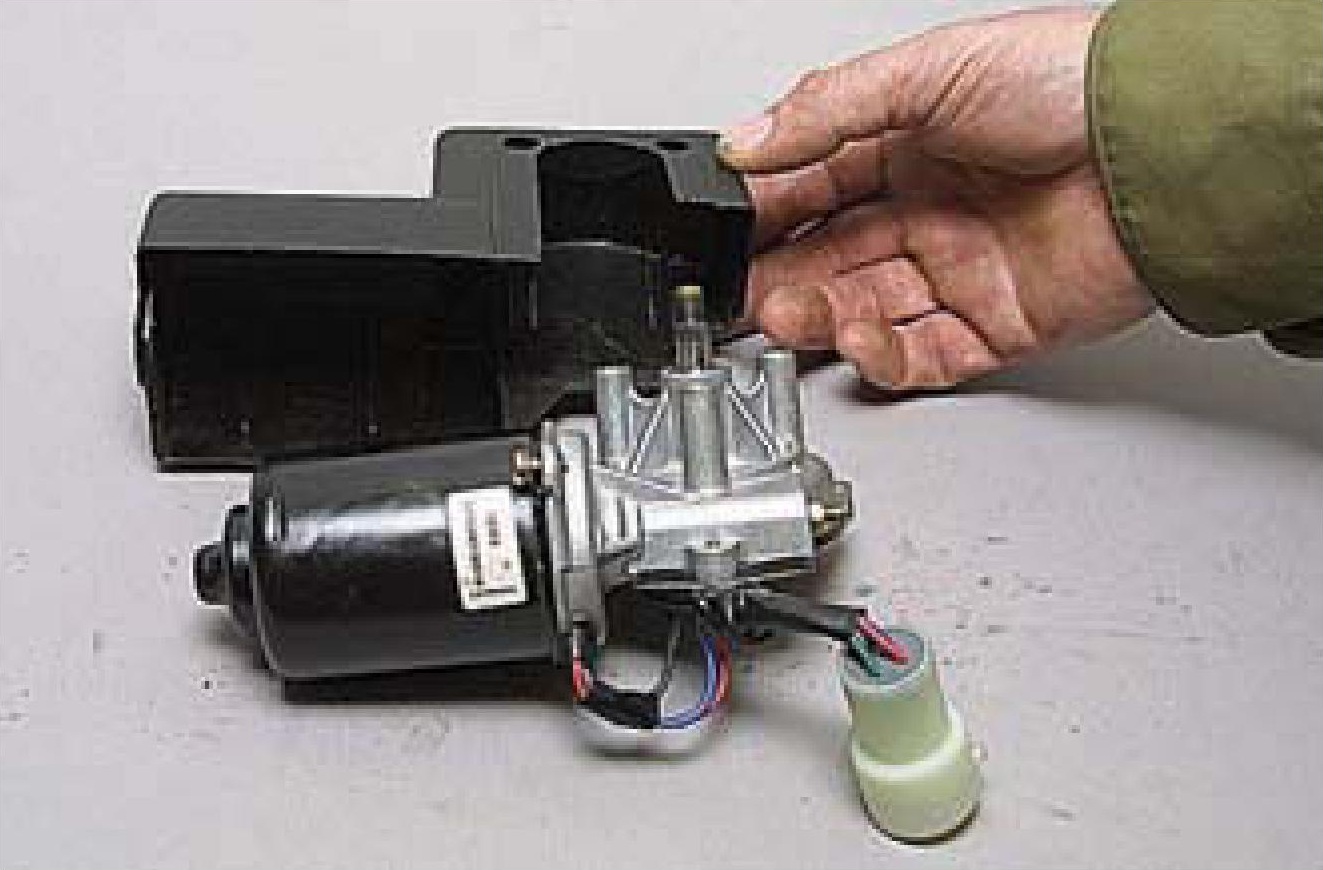

Снятие защитного кожуха с моторедуктора стеклоочистителя Daewoo Nexia N150

11. Отогните скобу крепления жгута проводов.

Отгибание скобы крепления жгута проводов моторедуктора стеклоочистителя Daewoo Nexia N150

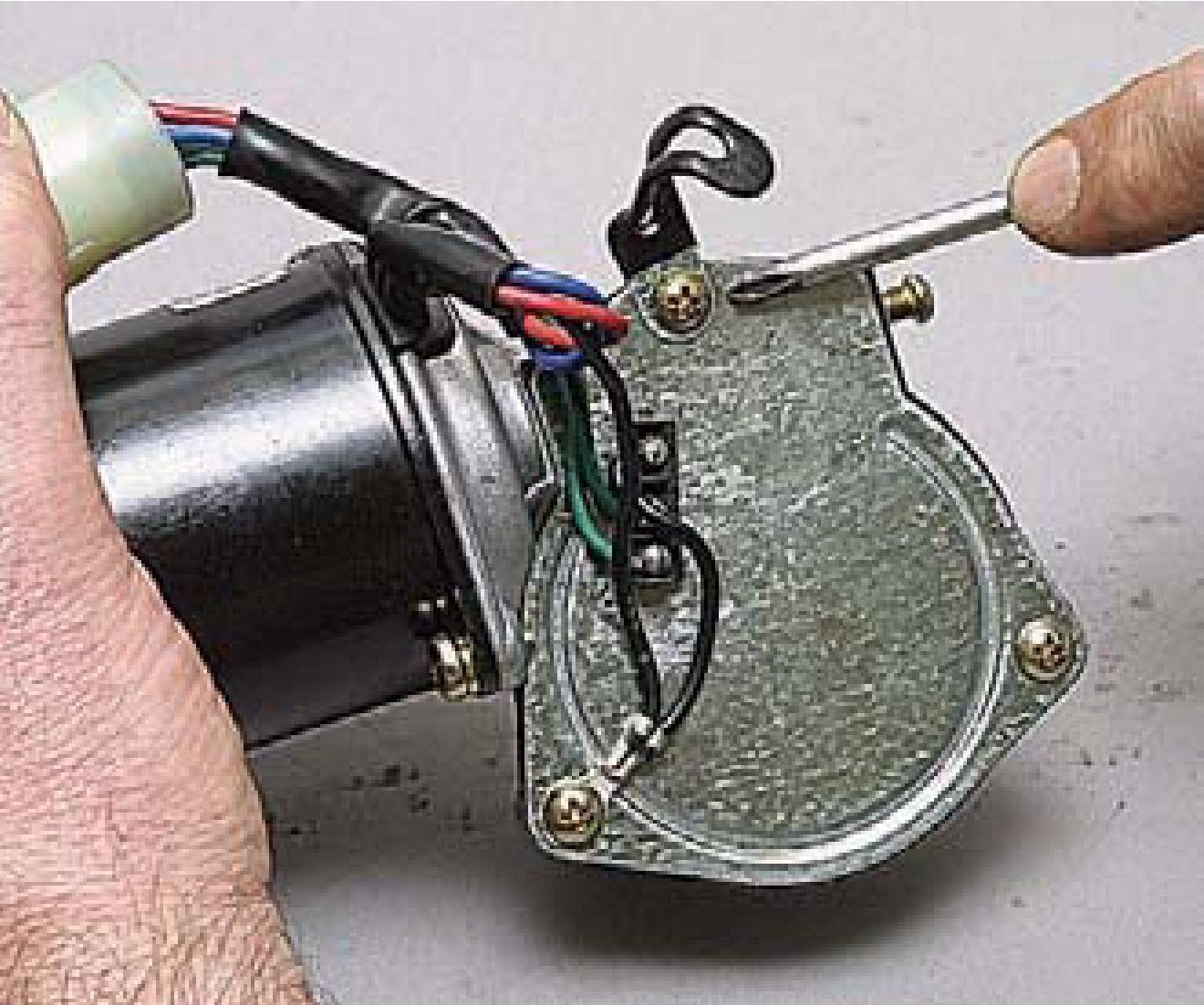

12. Крестовой отверткой отверните три самореза крепления крышки к корпусу моторедуктора и, отсоединив крышку, отведите ее в сторону.

Отворачивание саморезов крепления крышки к корпусу моторедуктора стеклоочистителя Daewoo Nexia N150

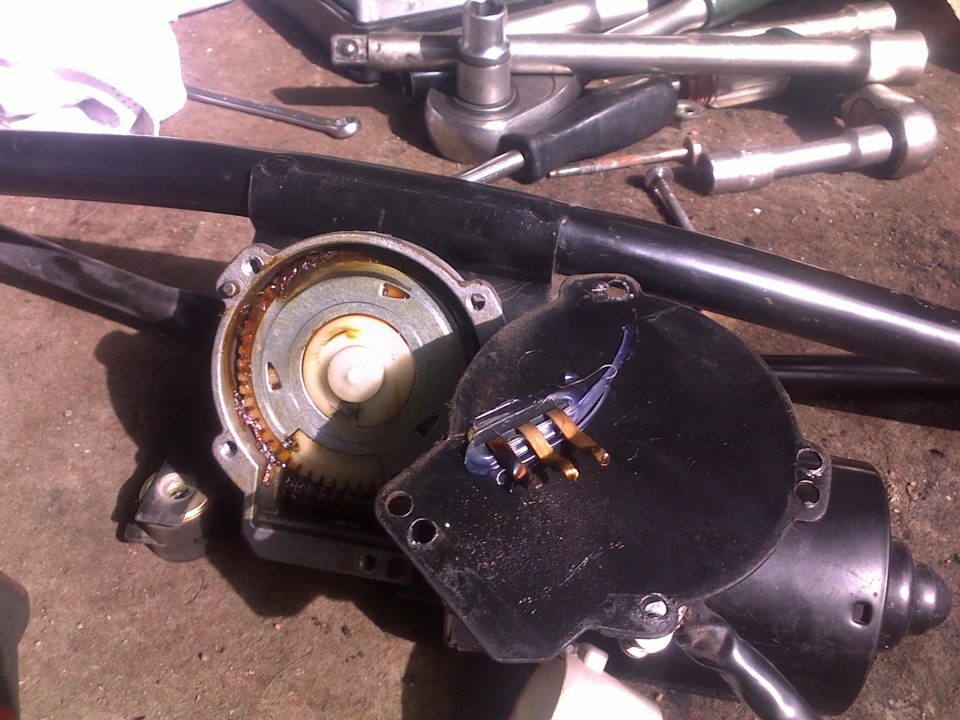

Снятие крышки с моторедуктора стеклоочистителя Daewoo Nexia N150

13. Сняв уплотнительную прокладку с корпуса, извлеките из него шестерню моторедуктора с валом.

Снятие уплотнительной прокладки с корпуса моторедуктора стеклоочистителя Daewoo Nexia N150

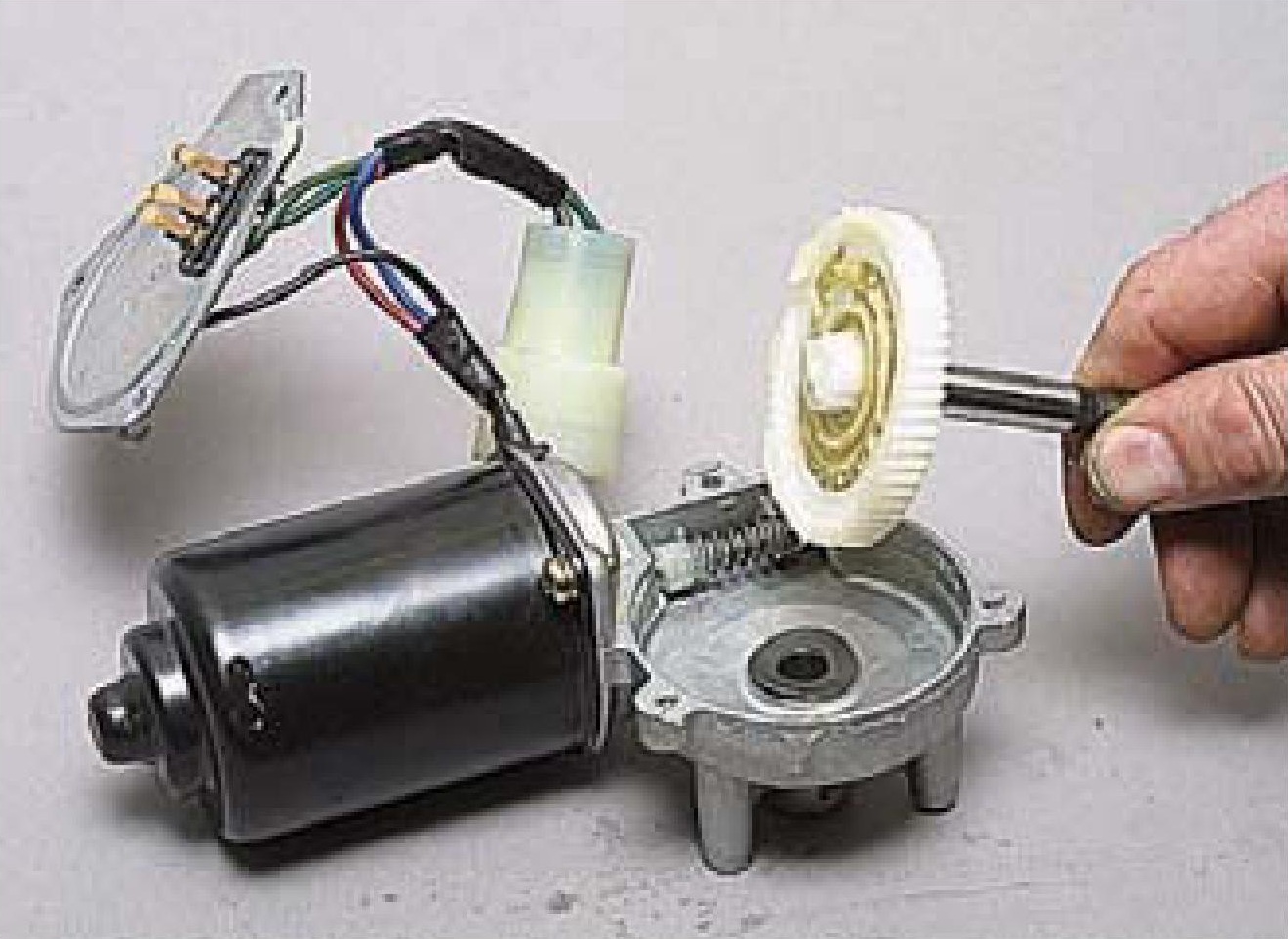

Снятие шестерни моторедуктора с валом из корпуса стеклоочистителя Daewoo Nexia N150

14. Снимите опорную пружинную шайбу шестерни.

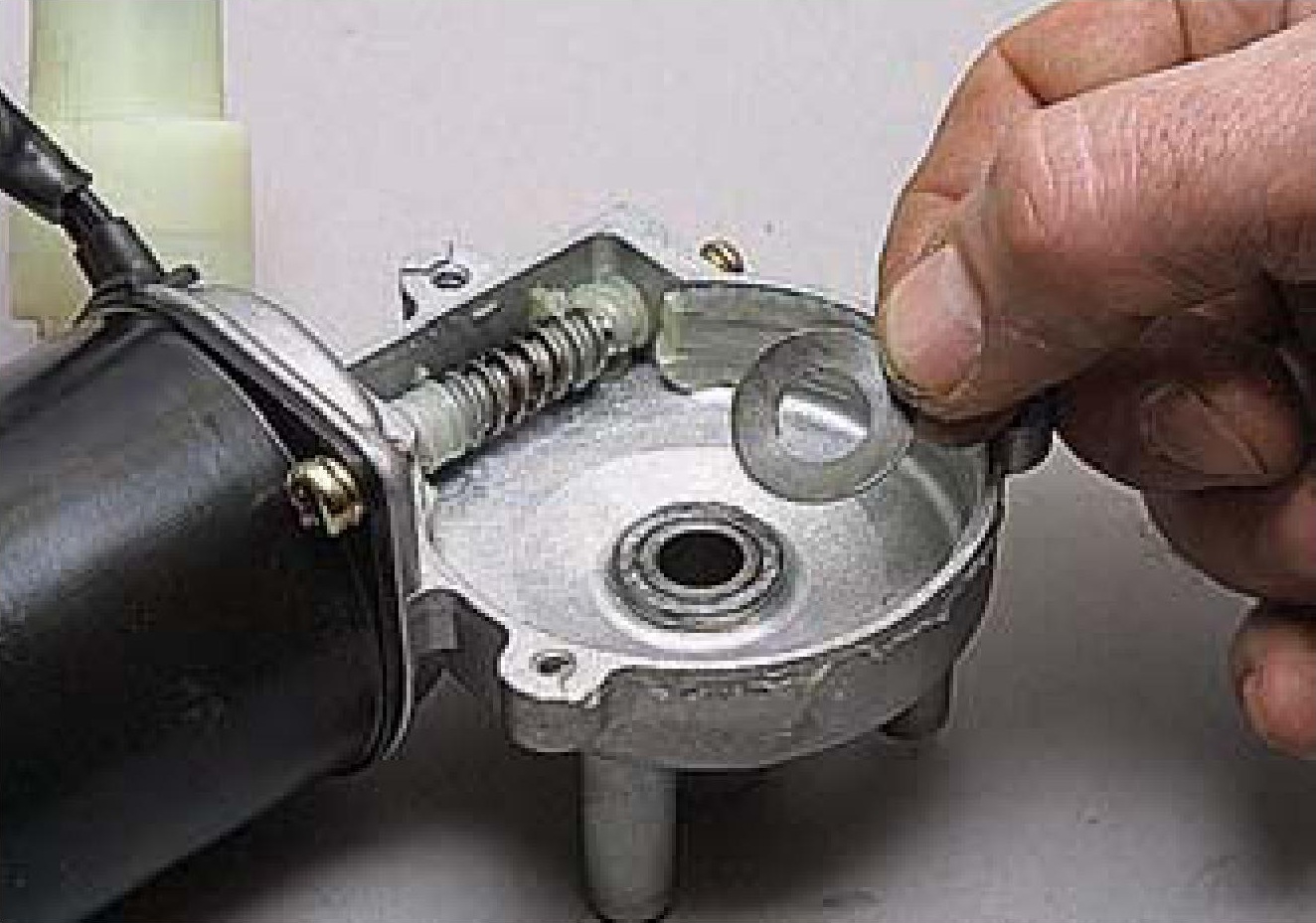

Снятие опорной пружинной шайбы шестерни моторедуктора стеклоочистителя Daewoo Nexia N150

15. При необходимости замените шестерню моторедуктора, уплотнительные прокладки и зачистите контакты концевого выключателя.

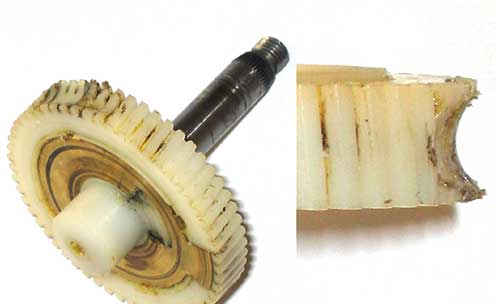

Изношенная шестерня моторедуктора стеклоочистителя Daewoo Nexia N150

16. Для демонтажа якоря, крестовой отверткой отверните два винта крепления крышки электродвигателя к фланцу корпуса моторедуктора и аккуратно, стараясь не повредить щетки, снимите крышку вместе с якорем.

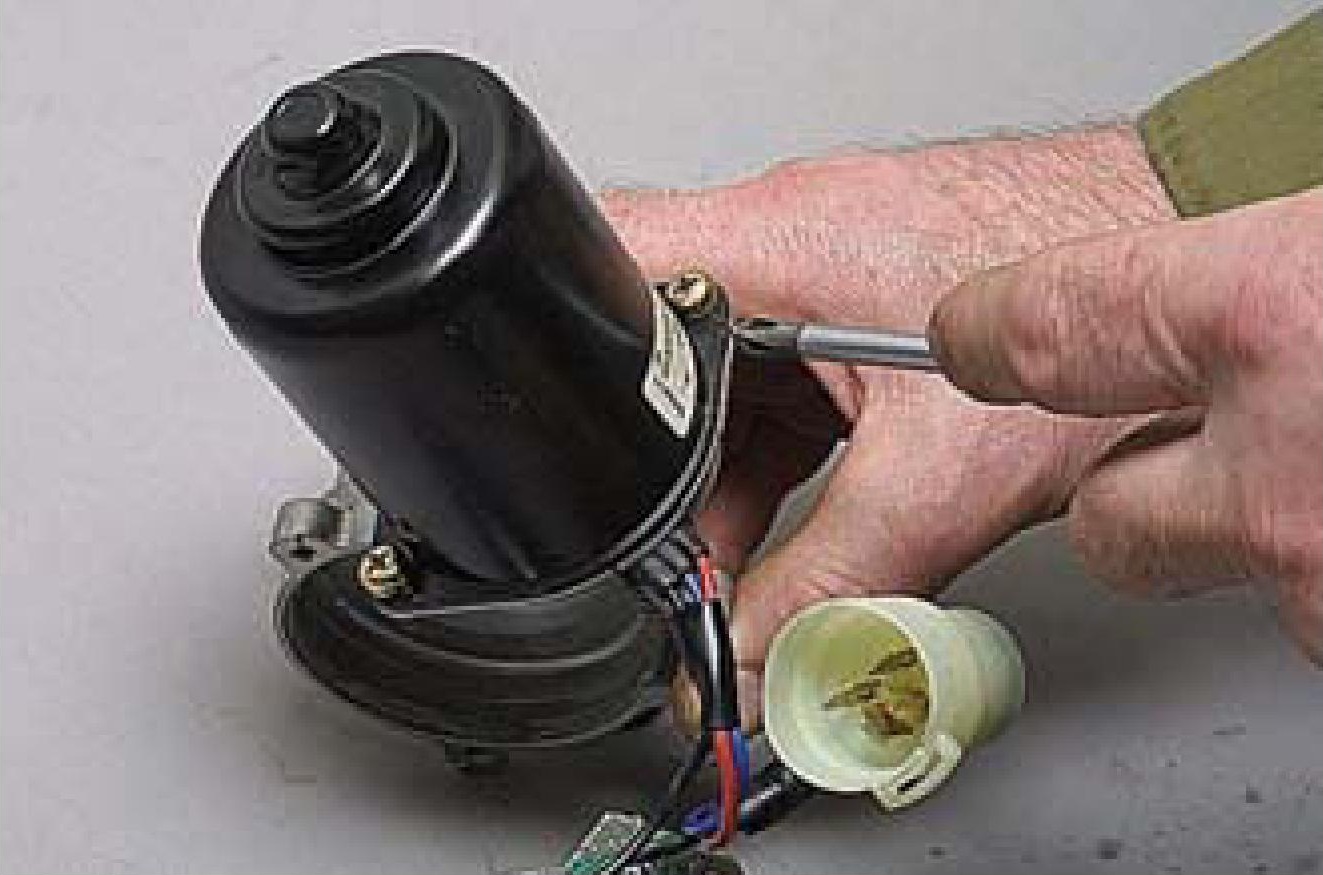

Отворачивание винтов крепления крышки электродвигателя к фланцу корпуса моторедуктора стеклоочистителя Daewoo Nexia N150

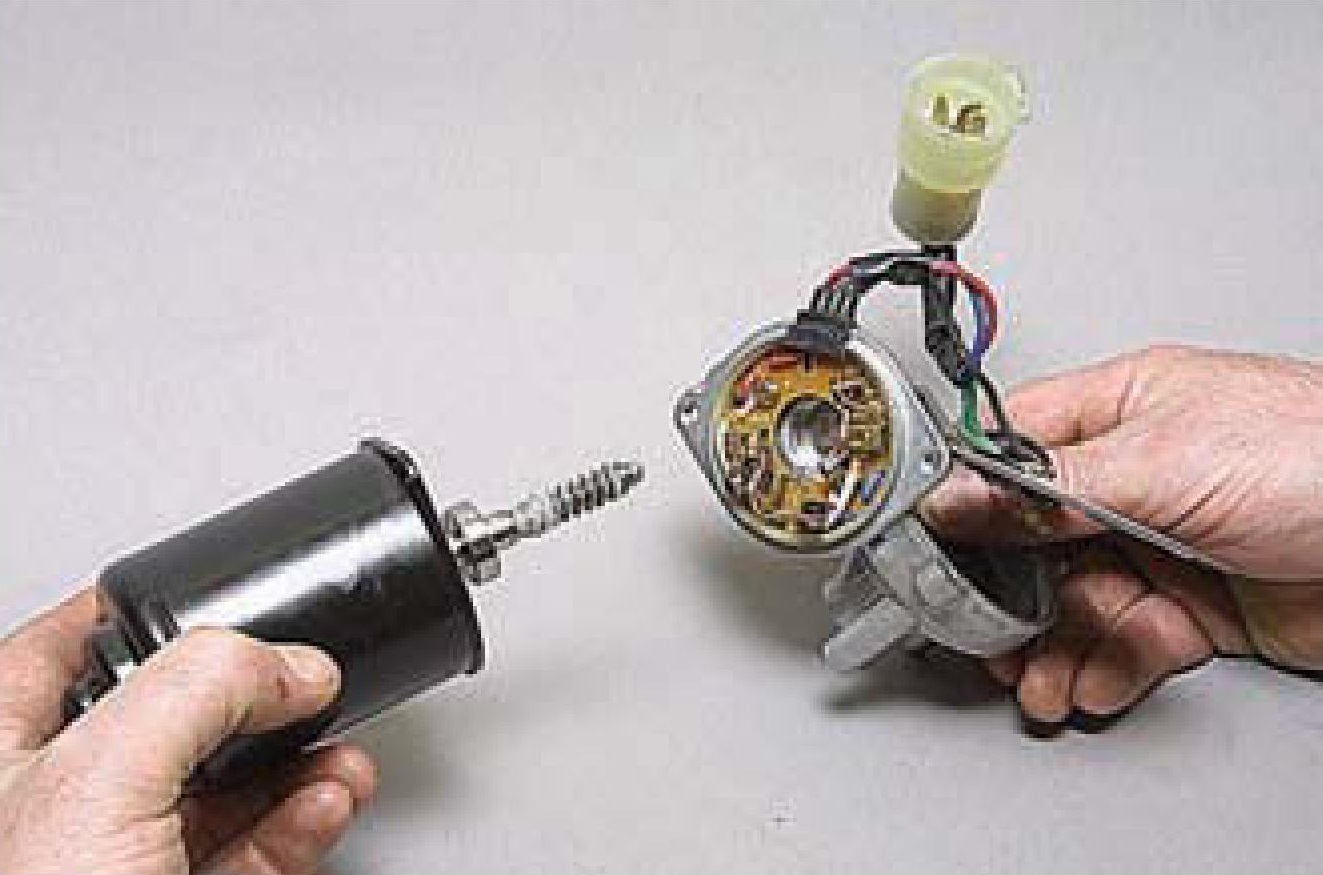

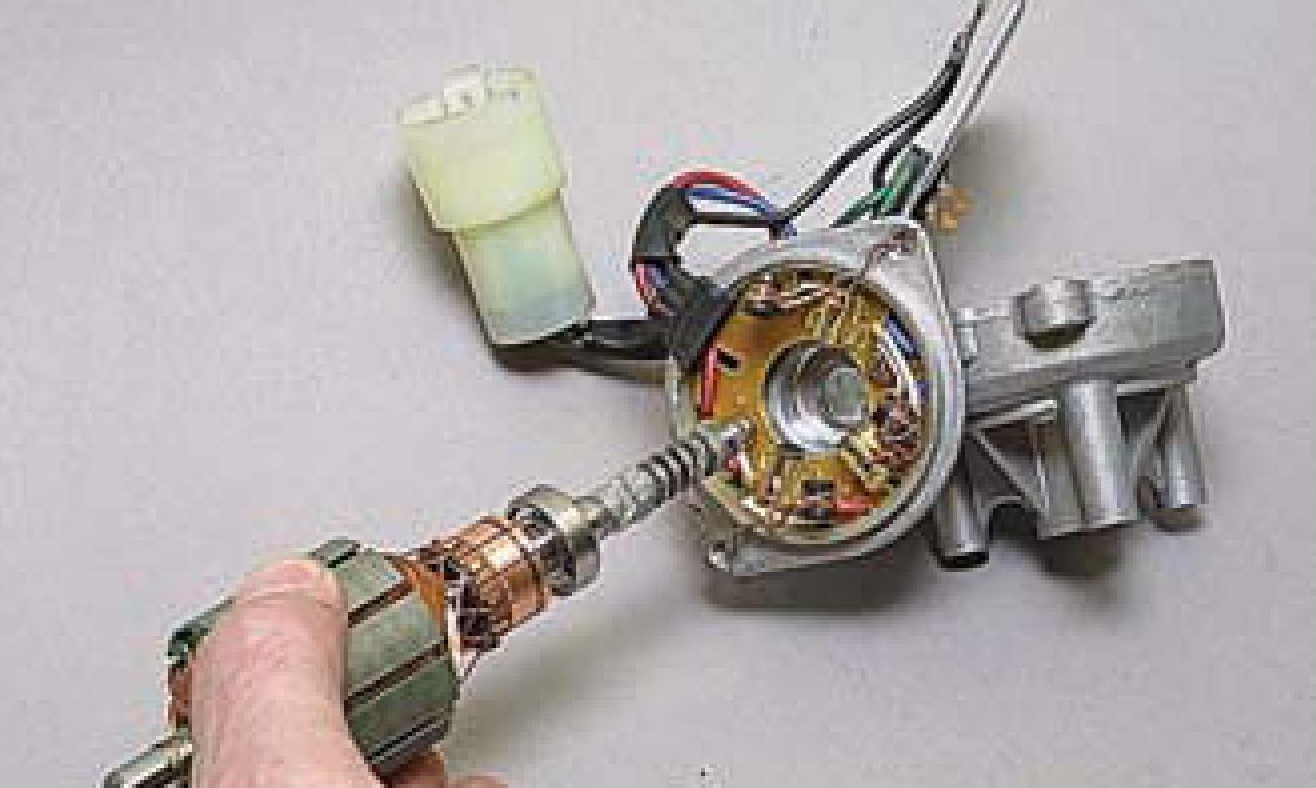

Снятие крышки с якорем электродвигателя из корпуса моторедуктора стеклоочистителя Daewoo Nexia N150

17. Извлеките из крышки якорь, преодолевая притяжение двух постоянных магнитов.

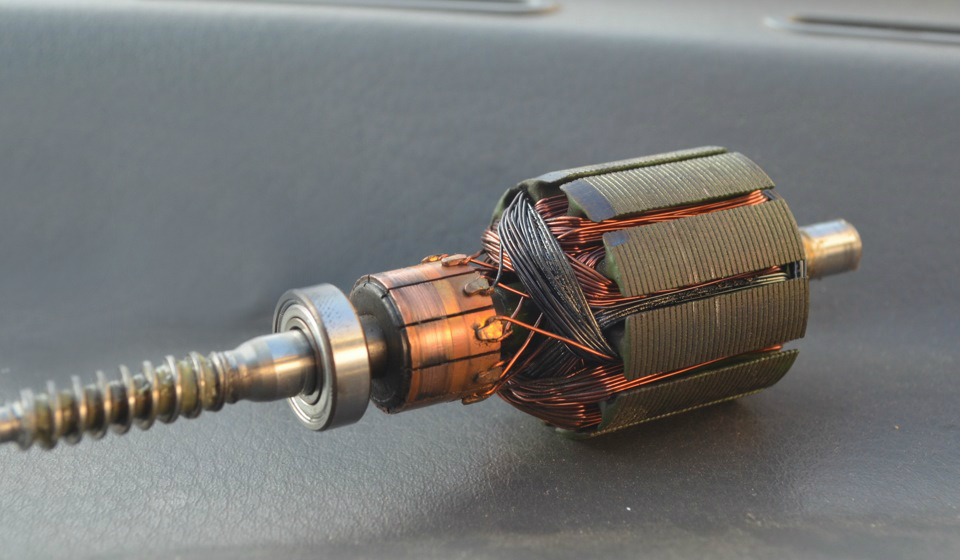

Снятый якорь электродвигателя стеклоочистителя Daewoo Nexia N150

18. Щеткодержатель со щетками крепится к корпусу двумя винтами (показано стрелками).

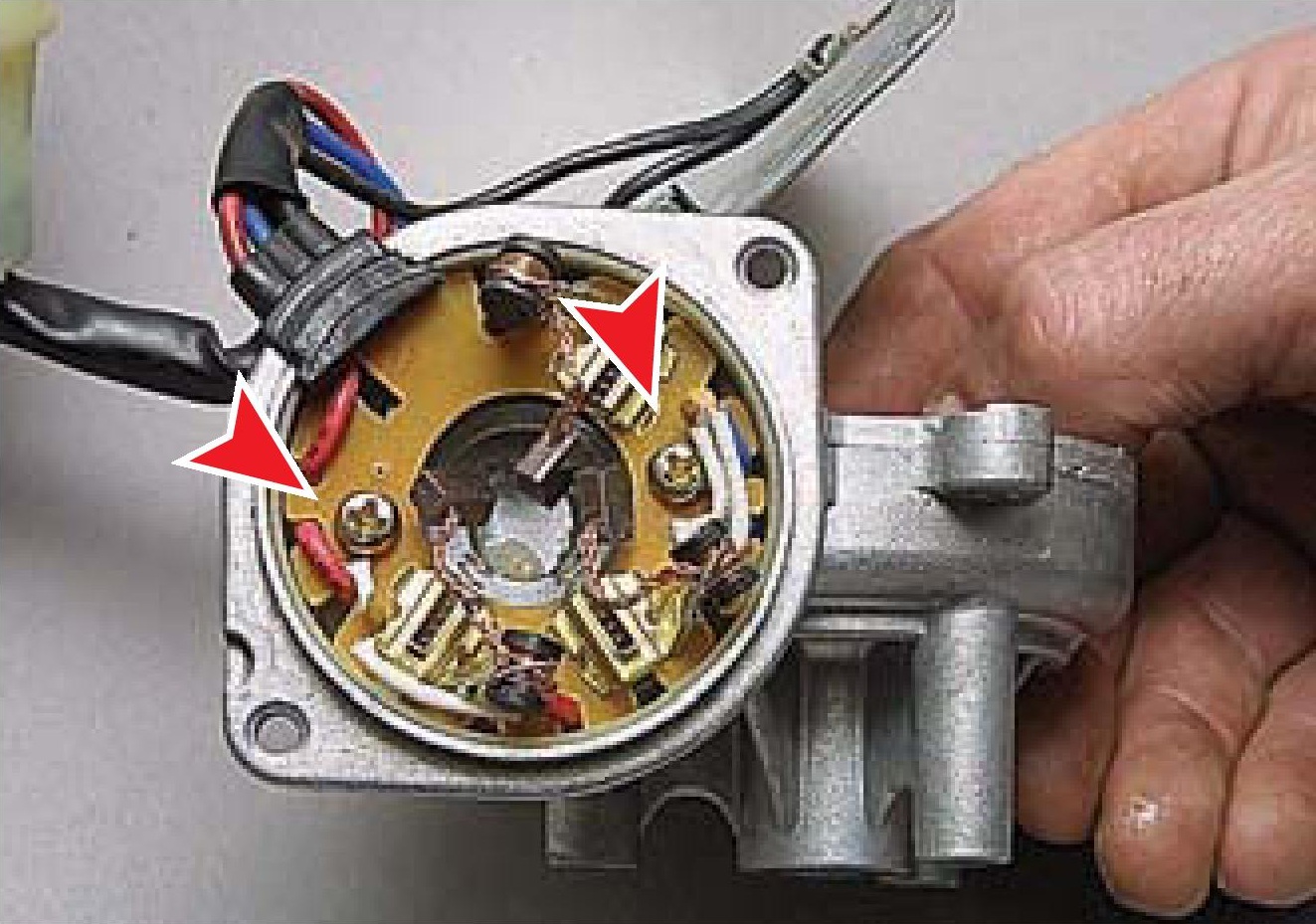

Размещение винтов крепления щеткодержателя к корпусу стеклоочистителя Daewoo Nexia N150

Примечание:

При необходимости замените щеткодержатель, отвернув винты его крепления.

19. Для удобства монтажа якоря, вдвиньте щетки в направляющие щеткодержателя и зафиксируйте в этом положении проволокой.

20. Установите якорь в корпус моторедуктора и отвяжите проволоку.

Установка якоря электродвигателя в корпус моторедуктора стеклоочистителя Daewoo Nexia N150

21. Вставьте отвертку враспор между стенкой корпуса и хвостовиком якоря и, удерживая хвостовик от перемещения, установите крышку электродвигателя.

Фиксация от перемещения хвостовика моторедуктора стеклоочистителя Daewoo Nexia N150

22. Дальнейшую сборку и установку проводите в обратной последовательности. Наденьте клемму «минусового» провода на вывод аккумуляторной батареи.

23. Чтобы кривошип занял правильное положение, подсоедините колодку проводов моторедуктора, включите стеклоочиститель подрулевым переключателем, после чего выключите его и дождитесь остановки электродвигателя. Закрепите кривошип.

Примечание:

Кривошип при установке на вал должен быть расположен параллельно правому рычагу и направлен в его сторону.

Правильность установки кривошипа стеклоочистителя Daewoo Nexia N150
