Промывка форсунок Chevrolet Lanos 2005 - 2009

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 12 мм
• Отвертка плоская средняя
• Плоскогубцы

Детали и расходники:

• Фиксаторы форсунок (GM 96253530)
• Верхнее уплотнительное кольцо (GM 25169195)
• Нижнее уплотнительное кольцо (GM 17106005)
• Моторное масло
• Уайт-спирит
• Емкость для замачивания форсунок
• Очиститель карбюратора
• Трубка для очистителя карбюратора
• Шприц 5 мл
• Провод (2 шт)
• Лампочка 12 Вт
• Кнопка выключения

Примечание:

Признаки неисправности форсунок:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Промывка форсунок на Шевроле Ланос

1. Установите автомобиль на ровную площадку и откройте капот. Форсунки прикреплены к топливной рампе, которую необходимо снять, предварительно снизив давление топливной рампы (как снизить давление, читайте в статье расположенной здесь).

Топливная рампа Шевроле Ланос.

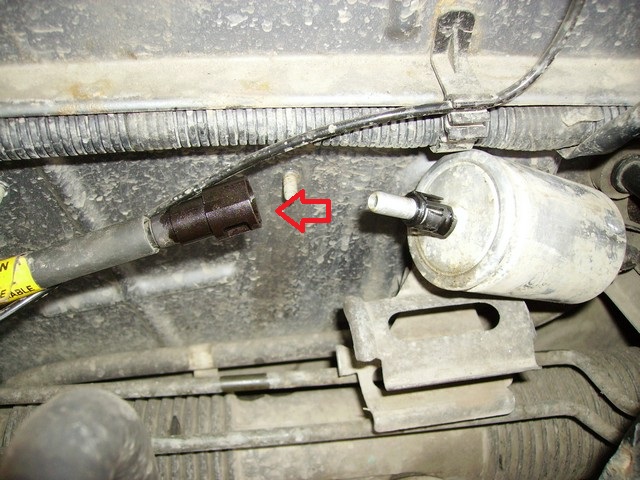

2. Отсоедините от топливного фильтра шланг подачи топлива в топливную рампу, сжав его фиксатор.

Шланг подачи топлива.

Примечание:

Необходимость отсоединения шланга от топливного фильтра, а не от рампы вызвана тем, что для отсоединения его от рампы требуется специальное приспособление.

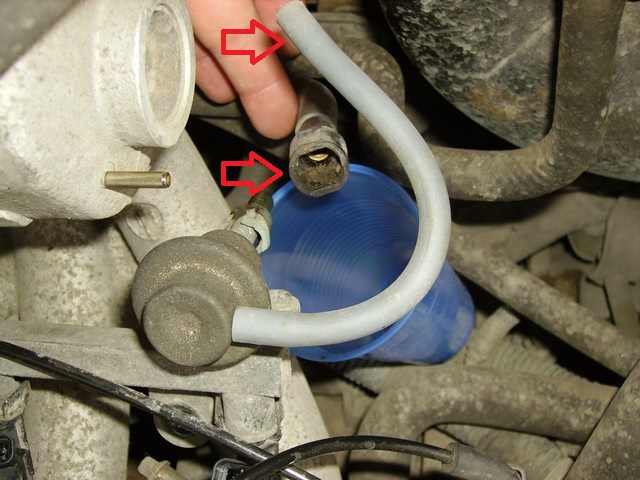

3. Снимите со штуцера регулятора давления топлива вакуумный шланг и отсоедините от регулятора давления шланг слива топлива, сжав его фиксаторы.

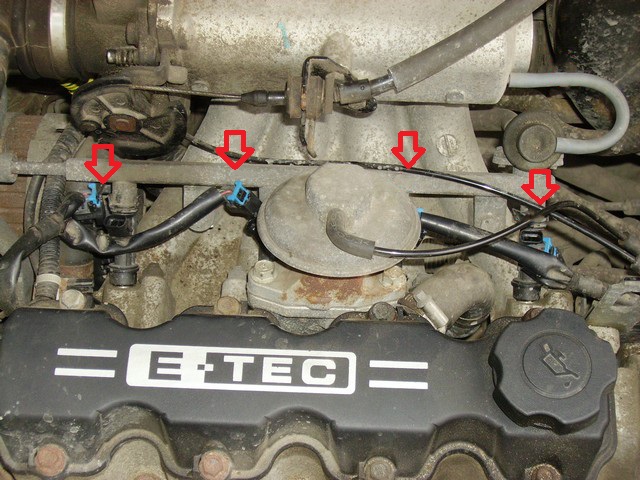

4. Переместите вверх фиксатор колодки жгута, проводов форсунки и отсоедините колодку. Аналогично отсоедините колодки жгута проводов от остальных форсунок и отведите жгут форсунок в сторону

Фиксаторы колодок жгута проводов форсунок.

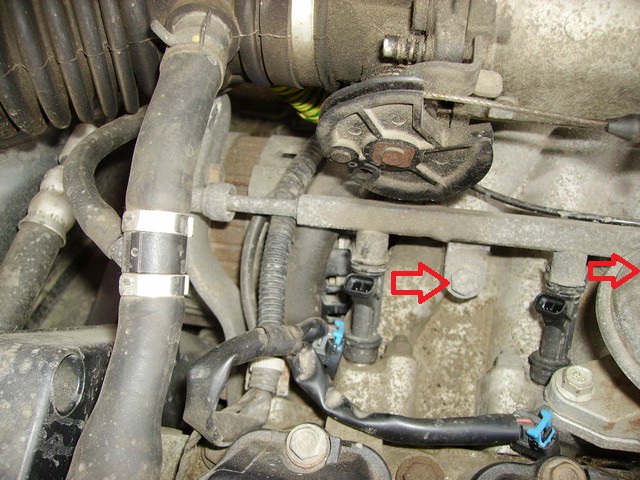

5. Выверните два болта крепления топливной рампы к впускной трубе и снимите рампу, вынимая форсунки из отверстий впускной трубы.

Полезный совет:

Для полного комфорта можно демонтировать упорную планку троса акселератора (не обязательно). Для этого выверните два болта крепления кронштейна, троса привода дроссельной заслонки к впускной трубе и отведите трос в сторону вместе с кронштейном.

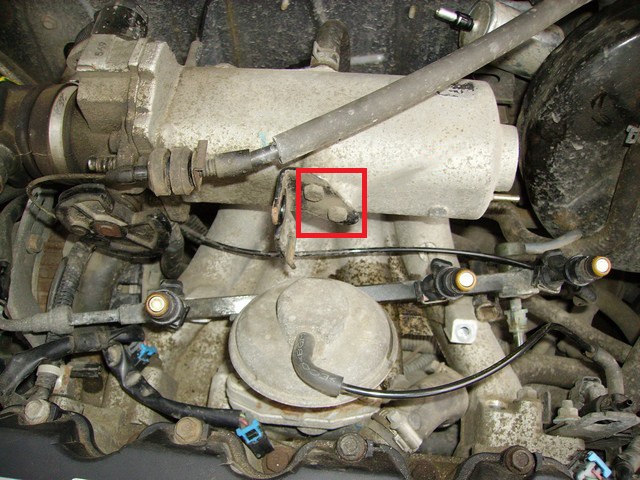

Болты крепления кронштейна, троса привода дроссельной заслонки.

Примечание:

Если при снятии рампы, какая либо из форсунок останется во впускной трубе, обязательно замените фиксатор этой форсунки.

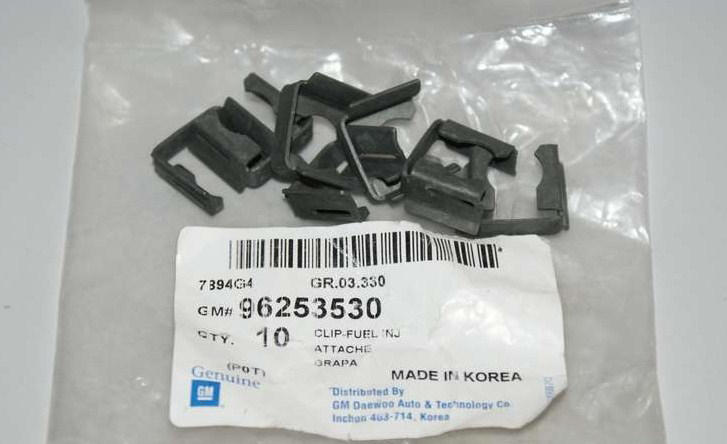

Новые фиксаторы форсунок (GM 96253530).

Полезный совет:

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

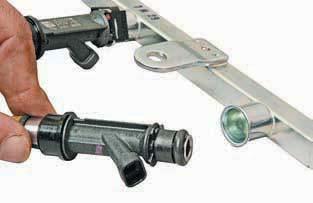

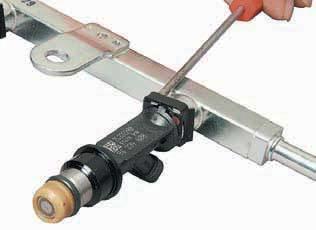

6. Подденьте отверткой и снимите фиксатор форсунки Шевроле Ланос, затем извлеките хвостовик форсунки из отверстия рампы. Аналогично снимите остальные форсунки.

Снятие фиксатора форсунки.

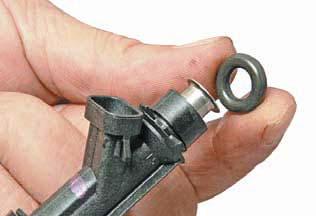

7. Снимите верхние и нижние резиновые уплотнительные кольца с наконечников форсунки​.

8. Налейте в подходящую емкость уайт-спирит и окуните туда наконечники форсунок, оставьте форсунки в жидкости на 0,5 - 1ч, в зависимости от загрязнений форсунок. Это позволит размягчить все загрязнения и сделать промывку максимально эффективной

Примечание:

Не допускается промывка форсунок окунанием в моющий состав, так как при этом будет повреждена их электрическая часть.​

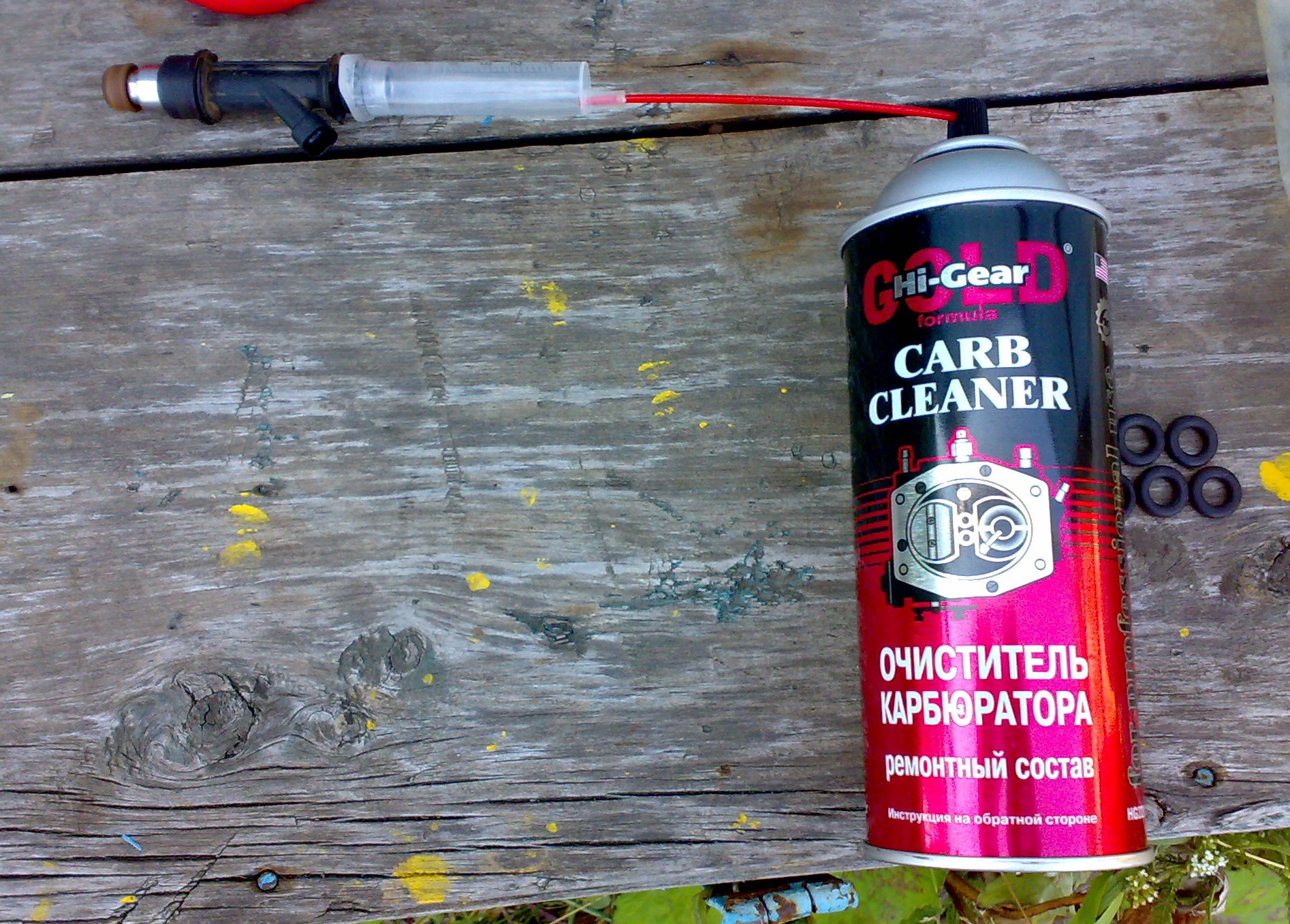

9. После замачивания, необходимо обеспечить подачу очистителя карбюратора в форсунку под давлением. Для этого оденьте на форсунку шприц 5 мл и в тонкое отверстие шприца, установите трубку от баллончика очистителя карбюратора (трубка идет в комплекте при покупке очистителя).

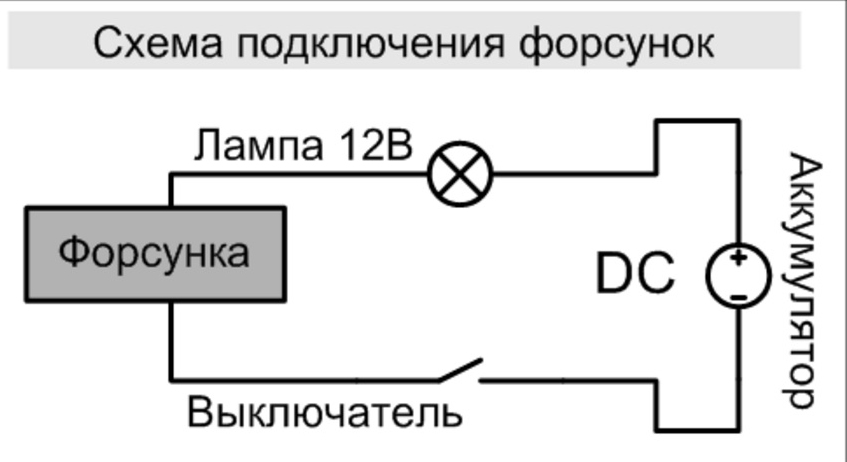

10. Чтобы промыть форсунки их необходимо открыть, подав на них напряжение 6 Вт. Для этих целей можно использовать штатный аккумулятор на Шевроле Ланос или отдельный блок питания. Воспользуйтесь электрической схемой и изготовьте специальное приспособление для открытия форсунки.

Примечание:

Помните, что используя аккумулятор, необходимо последовательно с форсункой включать лампу как минимум на 12 Вт. Если использовать регулируемый блок питания, то можно обойтись и без лампы. Лампа необходима для снижения тока и предохранения обмотки форсунки от перегрева и замыкания.

Полезный совет:

Помимо всего прочего, помните – форсунку нельзя открывать более чем на 1 сек. Напряжение необходимо подавать импульсно, для чего и нужна кнопка.

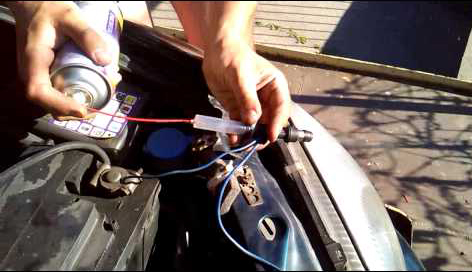

11. После того как собрали электрическую схему и обеспечили подачу очистителя в форсунку , приступите к промывке. Вам необходимо одновременно создавать на входе форсунки давление и импульсно подавать питание. Форсунка будет открываться и пропускать через себя очиститель. В процессе контролируйте  качество работы форсунки.

Примечание:

Распыл должен быть ровным и достаточно сильным. Кроме того, форсунка не должна пропускать очиститель в закрытом состоянии.​

12. После промывки форсунок, наденьте снятые уплотнительные кольца, смажьте их чистым моторным маслом и произвести сборку в обратной последовательности.

Примечание:

При необходимости замените старые уплотнительные кольца новыми.

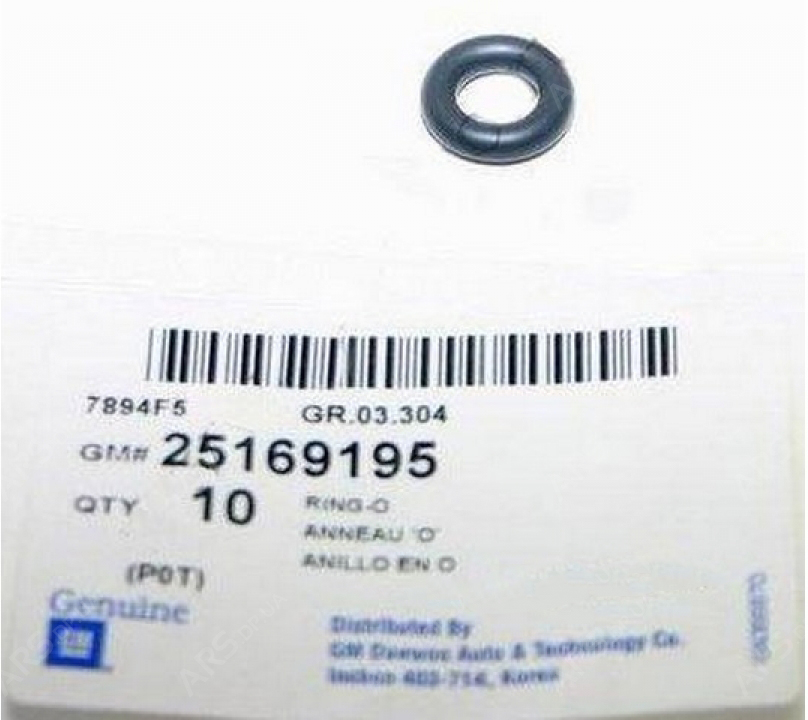

Новое верхнее уплотнительное кольцо (GM 25169195).

Новое нижнее уплотнительное кольцо (GM 17106005).
