Проверка электрического замка задней правой двери Toyota Camry

Проверьте работу электропривода замка задней правой двери в положениях, указанных в таблице.

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

Если работа электропривода не соответствует описанной, замените замок в сборе.

Стандартная проверка

Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка задней правой двери в положениях, указанных в таблице.

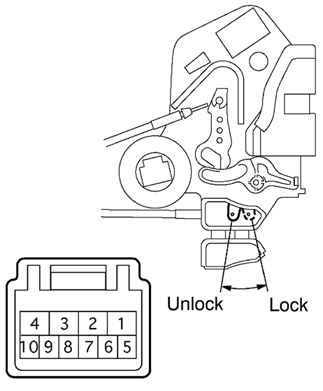

Рис. 7.62. Проверка работы электропривода замка задней правой двери

Если проводимость не соответствует данным в таблице, замените замок в сборе.

Стандартная проверка
