Проверьте наличие проводимости между выводами разъема переднего выключателя регулировки сидений.
Рис. 1. Разъем переднего выключателя регулировки сидений
Если результаты не соответствуют приведенным в таблице, замените выключатель.
Продольная регулировка
|
№ вывода |
Положение переключателя |
Результат |
|
1-94-6 |
Вперед |
проводимый |
|
6-4-9 |
Выключено |
проводимый |
|
4-91-6 |
Назад |
проводимый |
Регулировка подушки (водительское сиденье)
|
№ вывода |
Положение переключателя |
Результат |
|
1-10 4-5 |
Вверх |
проводимый |
|
5-4-10 |
Выключено |
проводимый |
|
1-5 4-10 |
Вниз |
проводимый |
Регулировка подушки (пассажирское сиденье)
|
№ вывода |
Положение переключателя |
Результат |
|
1-7 4-8 |
Вверх |
проводимый |
|
7-4-8 |
Выключено |
проводимый |
|
1-84-7 |
Вниз |
проводимый |
Регулировка спинки сиденья
|
№ вывода |
Положение переключателя |
Результат |
|
1-32-4 |
Вперед |
проводимый |
|
2-4-3 |
Выключено |
проводимый |
|
1-2 3-4 |
Назад |
проводимый |
ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЕЙ РЕГУЛИРОВКИ СИДЕНИЙ
Подключите аккумуляторную батарею к выводам разъема электродвигателя, проверьте, изменяя полярность напряжения, что якорь вращается в двух направлениях.

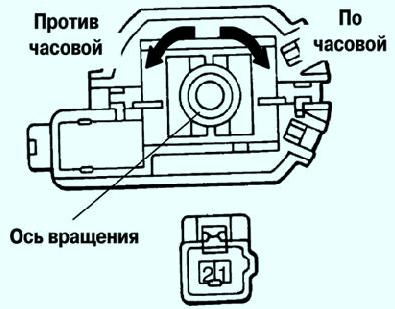

Рис. 2. Схема проверки электродвигателя регулировки сиденья
Если якорь не вращается хотя бы в одном направлении, замените электродвигатель.
Стандартная проверка
|
Полярность |
Действие |
|
Батарея (+) ─ 1 Батарея (─) ─ 2 |
Против часовой стрелки |
|
Батарея (+) ─ 1 Батарея (─) ─ 2 |
По часовой стрелке |
ПРОВЕРКА ТЕПЛОВЫХ ПРЕДОХРАНИТЕЛЕЙ
Подключите положительную клемму аккумуляторной батареи к выводу «1», положительный провод амперметра – к выводу «2», отрицательный провод амперметра – к отрицательной клемме батареи.
Включите проверяемый электродвигатель, после остановки сиденья в крайнем положении продолжайте подавать напряжение. Убедитесь, что сила тока упадет менее чем до 1 а за 4–90 с (сработает предохранитель).
Отсоедините провода. Примерно через минуту подайте на выводы электродвигателя напряжение обратной полярности, электродвигатель должен включиться.
