Проверка и регулировка привода выключения сцепления Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ рожковый - 14 мм
• Плоскогубцы
• Линейка

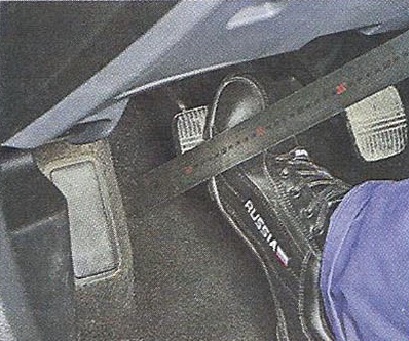

1. Измерьте расстояние от площадки педали до пола при отпущенной педали. Расстояние должно составлять 161-171 мм.

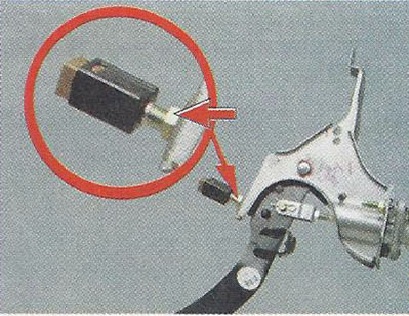

2. Если измеренное расстояние не укладывается в указанный интервал, ослабьте затяжку контргайки на педальном узле, а затем вращением упорного болта добейтесь требуемого положения педали. Затяните контргайку.

Примечание:

Для наглядности регулировка показана на снятой с автомобиля педали сцепления.

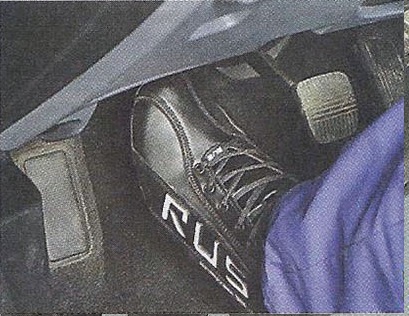

3. Для того чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления. Свободный номинальный ход педали сцепления 9-16 мм.

4. Если свободный ход педали сцепления и расстояние от площадки педали до пола отличаются от указанных значении, отрегулируйте длину толкателя главного цилиндра привода выключения сцепления.

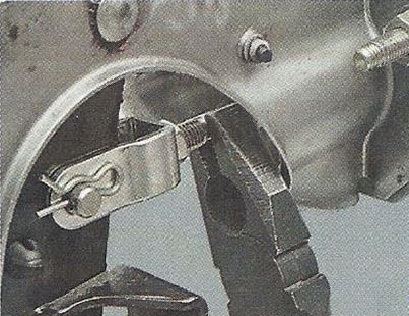

5. Ослабьте затяжку контргайки.

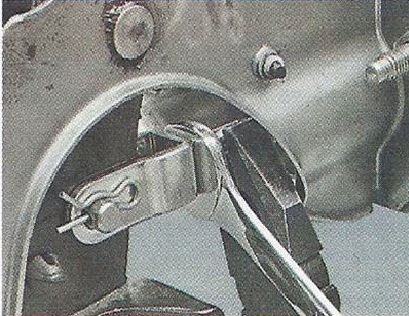

6. Вращая толкатель за лыску, отрегулируйте свободный ход и положение педали. Затяните контргайку моментом 7,8-11,8 Н*м.

7. Включите стояночный тормоз.

8. Пустите двигатель и дайте ему поработать на холстом ходу.

9. Нажмите на педаль сцепления до упора и включите 1 передачу.

10. Постепенно отпускайте педаль до тех пор, пока сцепление не будет выключено. Замерьте расстояние линейкой. Высота педали при выключенном сцеплении не менее 78,0 мм.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
