Проверка и регулировка света фар Opel Astra H

Проверку и регулировку света фар проводите на снаряженном автомобиле Opel Astra (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется ключ-шестигранник «на 6».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите свой Опель перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Рис. 1. Регулировка света фар

3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

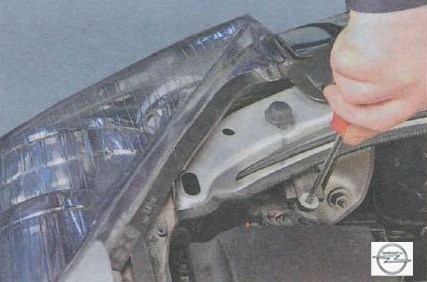

7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали...

8. ...и вертикали, если расположение световых пятен не соответствует рисунку.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересеченияонных участков световых пятен.

Если на автомобиле установлены против горизонталотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
