Проверка и замена электромагнитного клапана системы MIVEC двигателя 4B12 Citroen C-Crosser 2007 - 2013

Инструменты:

• Домкрат винтовой
• Балонный ключ
• Отвертка плоская средняя
• Ключ трещоточный
• Удлинитель (с карданчиком)
• Головка на 10 мм
• Головка на 12 мм
• Гаечный ключ накидной прямой на 16 мм
• Динамометрический ключ
• Маркер
• Шестигранный спецключ для фиксации натяжного механизма (или штифт)
• Тестер
• Противооткатный упор (башмак)
• Нож (или ножницы)

Детали и расходники:

• Электромагнитный клапан управления подачей масла MIVEC 1028A109 распределительного вала впускных клапанов (при необходимости)

• Электромагнитный клапан управления подачей масла MIVEC 1028A110 распределительного вала выпускных клапанов (при необходимости)

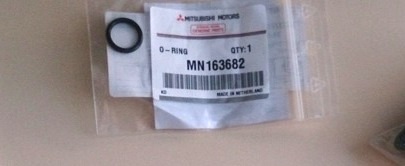

• Кольцевая прокладка клапана управления подачей масла MN163682 - 2 шт.

• Моторное масло
• Изоляционная лента
• Веревка или проволока

Примечания:

Система Mitsubushi MIVEC (Mitsubishi Innovative Valve timing Electronic Control - система изменения фаз газораспределения) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала впускных клапанов относительно вала выпускных в диапазоне 40° (по углу поворота коленчатого вала) для двигателя 4В12 и поворота распределительного вала выпускных клапанов относительно вала впускных в диапазоне 20° (по углу поворота коленчатого вала).
В результате изменяется момент начала открытия впускных клапанов и закрытия выпускных клапанов, а следовательно, изменяется и величина времени "перекрытия" (то есть времени, когда выпускной клапан еще не закрыт, а впускной – уже открыт) вплоть до ее исключения (нулевого значения).
Управление системой Mitsubishi MIVEC осуществляется при помощи электромагнитного клапана управления подачей масла (OCV - Oil Control Valve).
По сигналу блока управления двигателем электромагнит через плунжер перемещает основной золотник, перепуская масло, поступающее из магистрали системы смазки двигателя, в том или ином направлении.
В случае возникновения неисправности, управление системой будет отключено, и установится угол поворота распределительного вала, соответствующий самому позднему началу открытия впускных клапанов (максимальный угол задержки) и самому раннему началу закрытия выпускных клапанов (минимальный угол задержки).

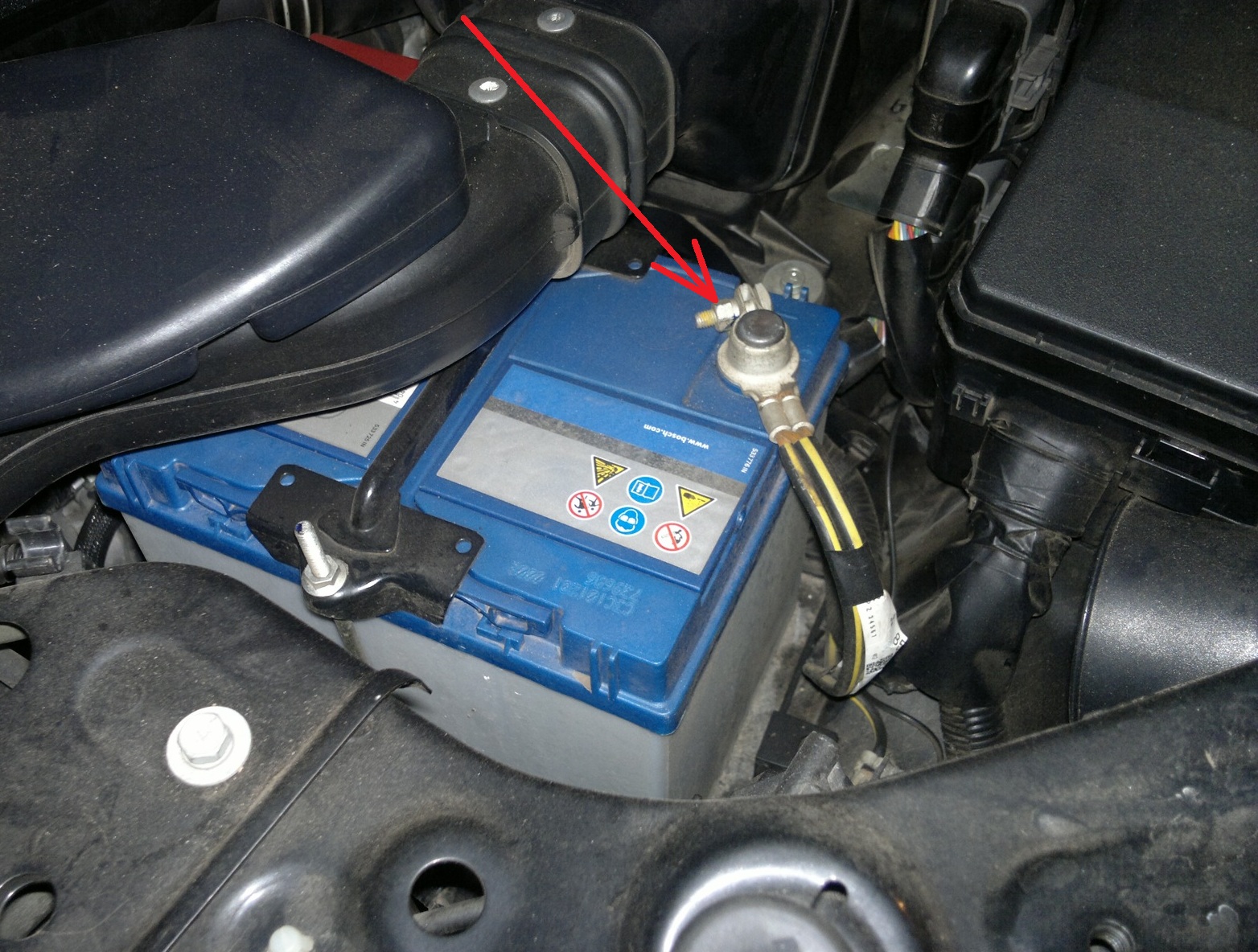

1. Отсоедините провод от клеммы минус аккумуляторной батареи.

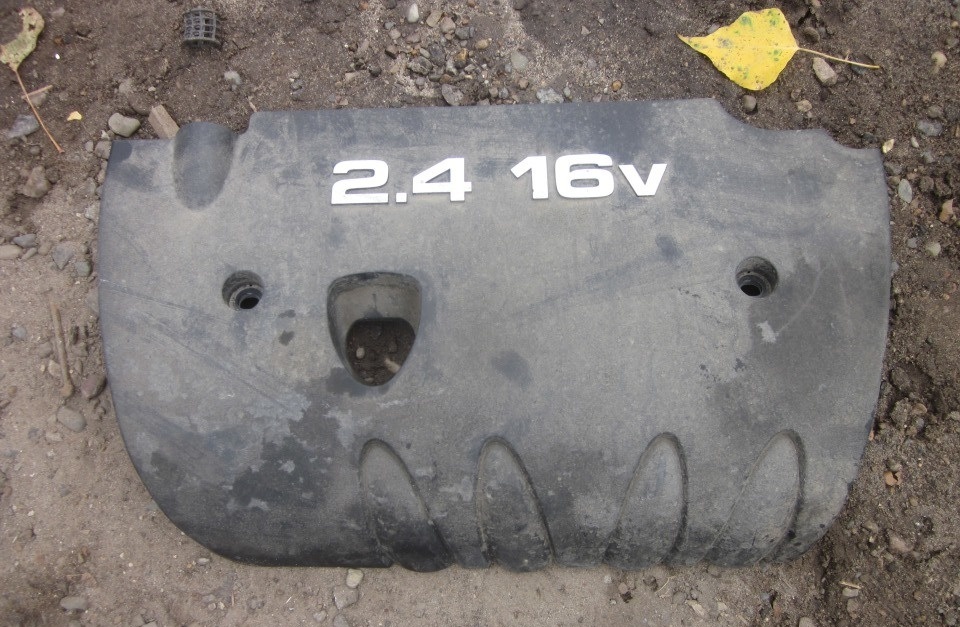

2. Снимите декоративный кожух двигателя, как описано здесь.

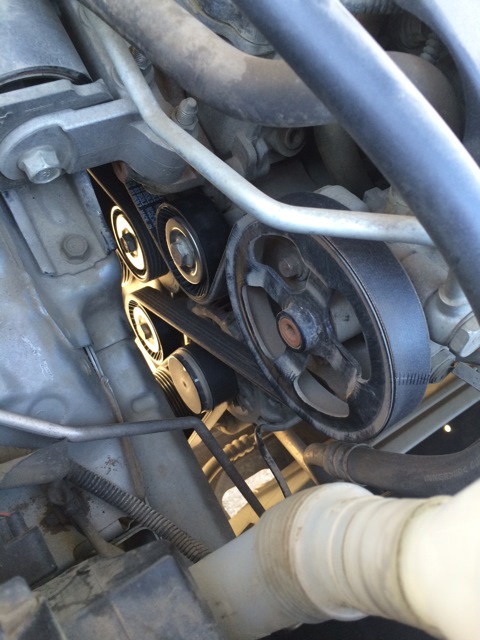

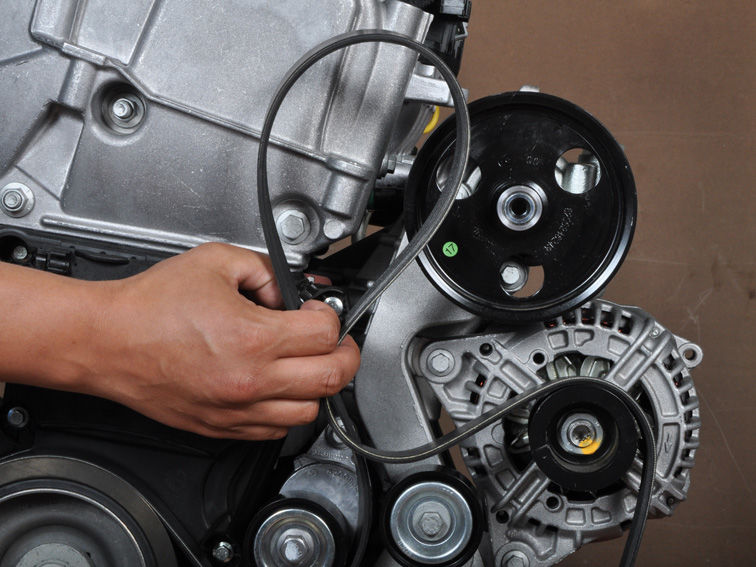

3. Снимите ремень привода вспомогательных агрегатов двигателя, как описано здесь.

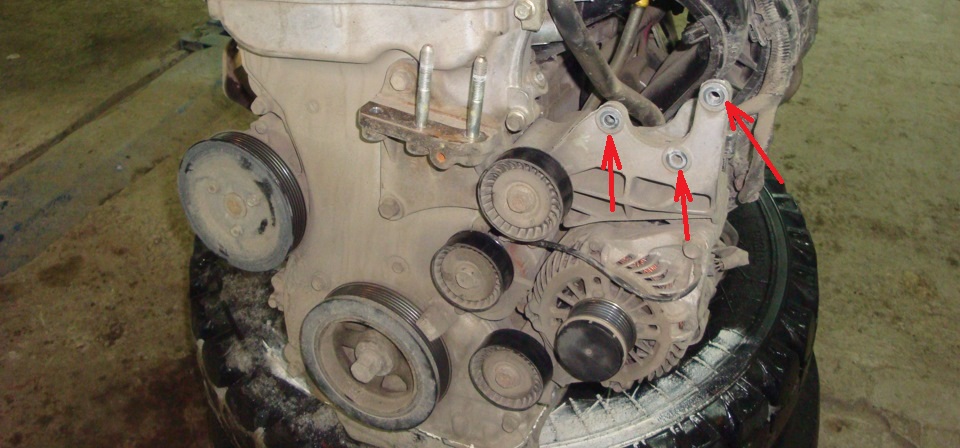

4. Снимите насос гидроусилителя рулевого управления в сборе с его кронштейна вместе с подсоединенными шлангами (для наглядности показано на снятом двигателе).

Примечание:

После снятия, с помощью проволоки или веревки подвесьте насос гидроусилителя рулевого управления в сборе вместе со шлангами на кузове в таком месте, где они не будут помехой при снятии и установке других деталей.
Возможно, удастся отвернуть болт крепления клапана MIVEC впускных клапанов без снятия ремня привода вспомогательных агрегатов и насоса ГУР.

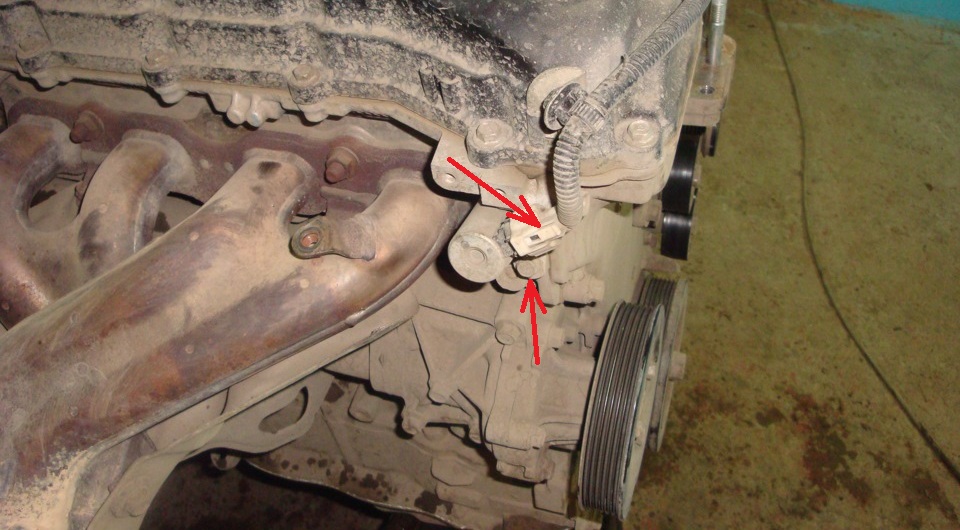

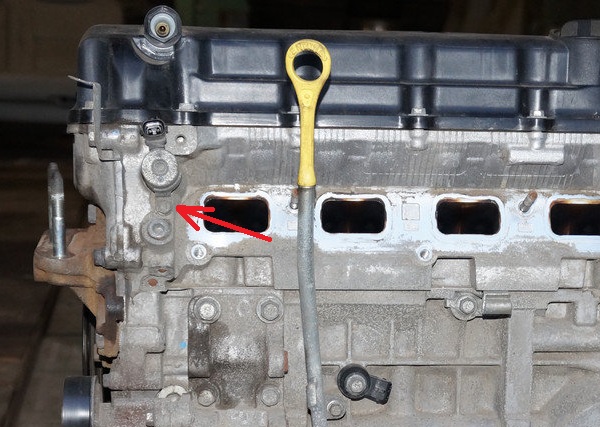

5. Сжав фиксаторы колодки проводов, осоедините ее от разъема электромагнитного клапана управления подачей масла со стороны выпускных клапанов и отверните болт его крепления, воспользовавшись головкой на 10 мм.

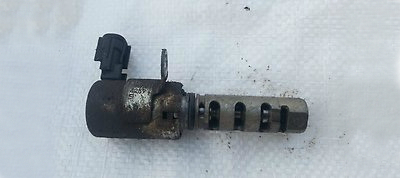

6. Выньте клапан с кольцевой прокладкой из головки блока цилиндров.

Примечание:

После снятия электромагнитного клапана управления подачей масла будьте осторожны, не допускайте попадания пыли и других посторонних частиц в масляный канал через отверстие под установку электромагнитного клапана.

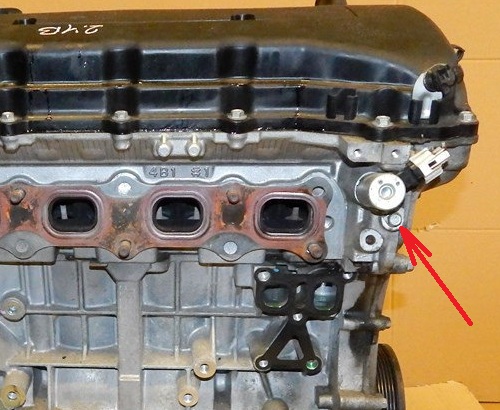

7. Аналогично снимите другой электромагнитный клапан (с кольцевой прокладкой) управления подачей масла со стороны впускных клапанов (для наглядности, показано на снятом двигателе).

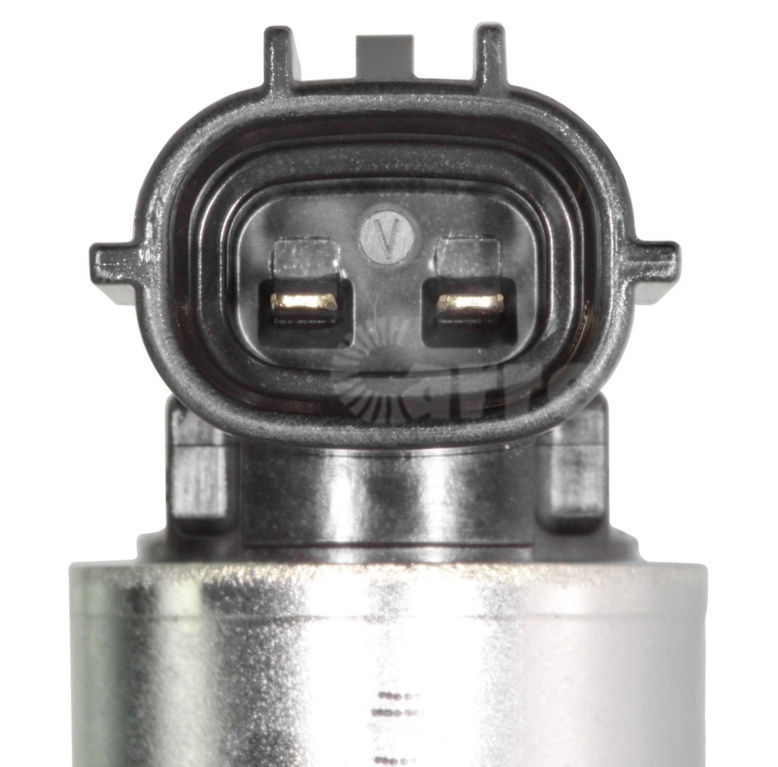

8. Для проверки клапана MIVEC подсоедините тестер в режиме омметра к выводам клапана. Сопротивление клапана при 20°С должно составлять 6,75 - 8,25 Ом.

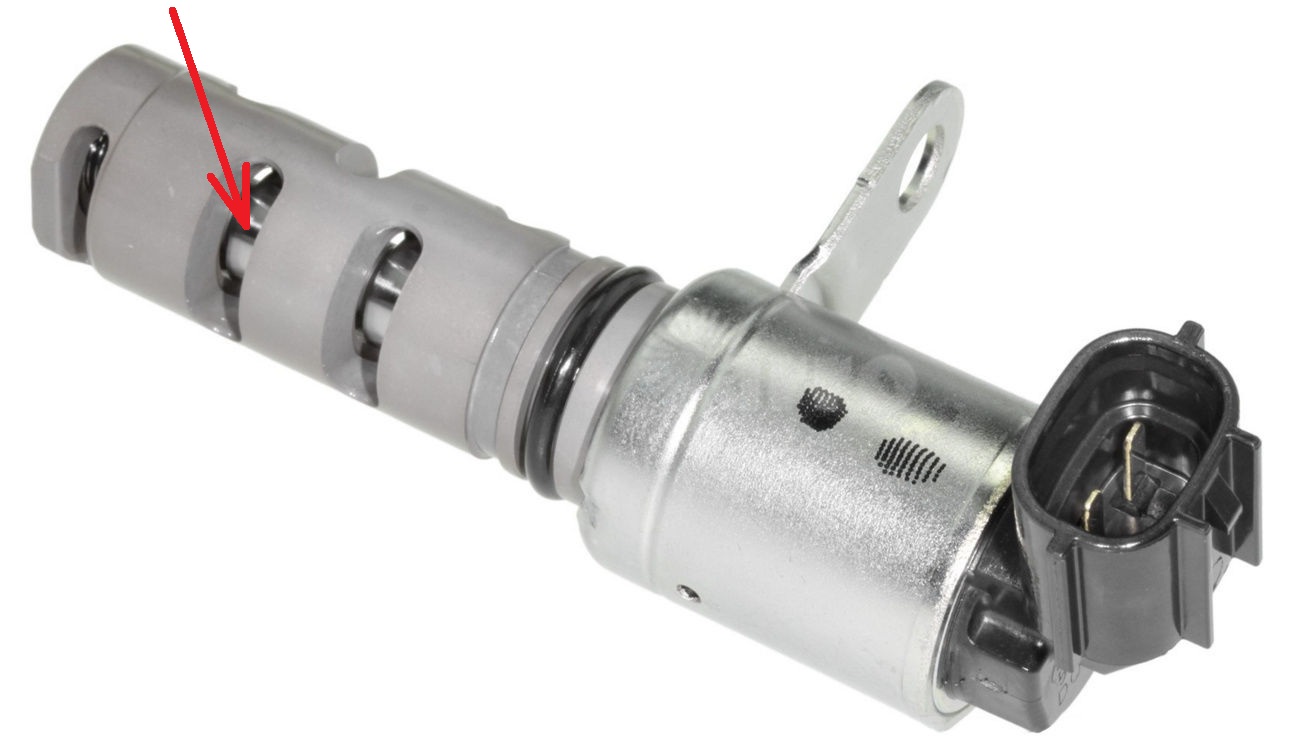

9. Подайте на выводы клапана напряжение аккумуляторной батареи и убедитесь, что золотник клапана перемещается.

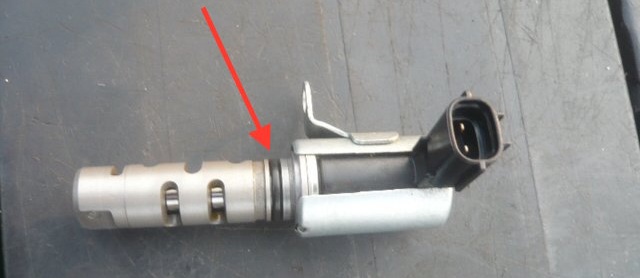

10. Нанесите небольшое количество моторного масла на кольцевую прокладку и установите ее на клапан управления подачей масла.

Примечание:

Используйте для клапанов только новые кольцевые прокладки.

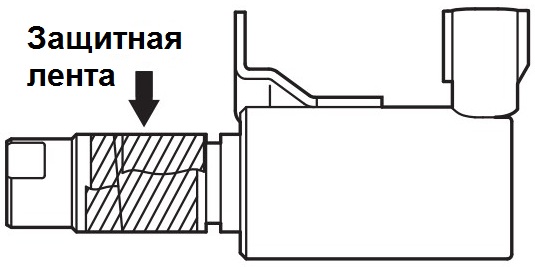

Для предотвращения повреждения кольцевой прокладки перед установкой оберните защитной лентой рабочую часть электромагнитного клапана, на которой расположены каналы для прохода масла.

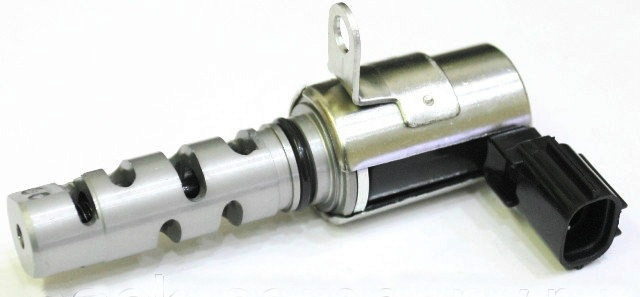

11. Установите электромагнитные клапаны в головку блока цилиндров.

12. Затяните болты крепления клапана номинальным моментом 11 ± 1 Н·м.

13. Установите на двигатель Ситроен Кроссер все снятые детали в последовательности, обратной снятию.
