Проверка компрессии в цилиндрах Ford Focus 3

Компрессия (давление в конце такта сжатия) в цилиндрах - важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной точностью определить степень общего износа деталей цилиндропоршневой группы двигателя, а также выявить неисправности этой группы и деталей клапанного механизма.
Проверяют компрессию специальным прибором - компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.
ПРИМЕЧАНИЯ

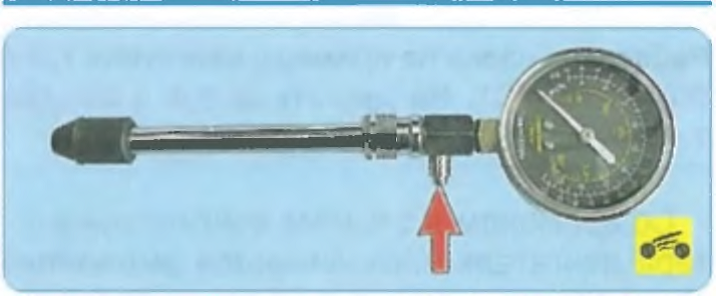

Так выглядит компрессометр, использованный для иллюстрирования данной книги. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.
Существуют варианты компрессометров, у которых вместо резинового наконечника установлен резьбовой штуцер для вворачивания в головку блока цилиндров вместо свечи зажигания. При использовании других видов компрессометров перед применением прочтите прилагающуюся к ним инструкцию.
ПРЕДУПРЕЖДЕНИЕ
Важными условиями правильности показа' ний при проверке компрессии являются иС' правность стартера и его электрических цв' пей, а также полная заряженность аккумуля торной батареи.
ПРИМЕЧАНИЕ
Проверка компрессии показана на примере двигателя 1,6 Duratec Ti-VCT. Особенности работы на двигателе 2,0 Duratec Ti-VCT приведены ниже в примечании.

1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снизьте давление в системе питания двигателя (см. «Снижение давления в системе питания», с. 132). Предохранитель цепи топливного насоса в центральный монтажный блок не устанавливайте.
На двигателях 1,6 Duratec Ti-VCT выполните следующие операции.

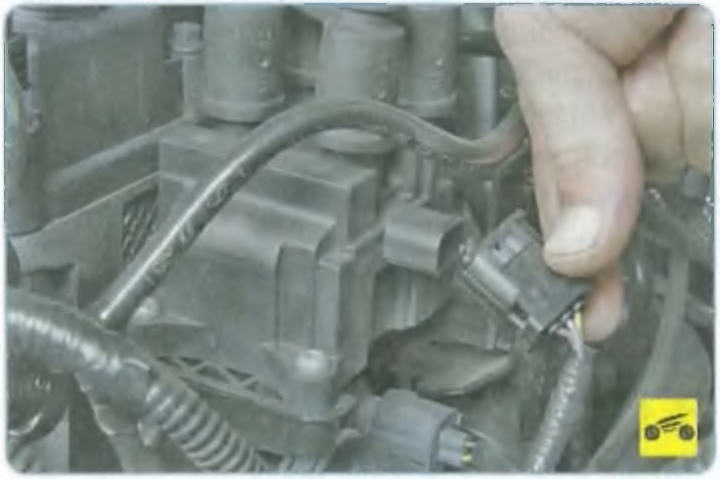

3. Отсоедините колодку жгута проводов низкого напряжения от катушки зажигания.

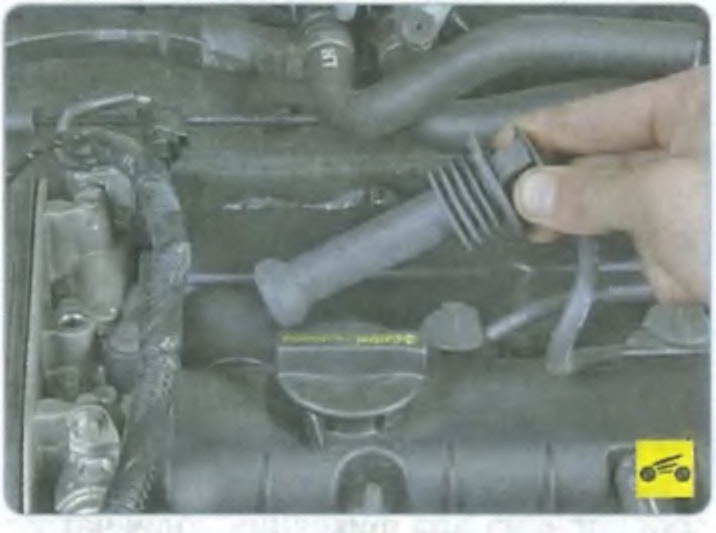

4. Снимите наконечники проводов со свечей зажигания.

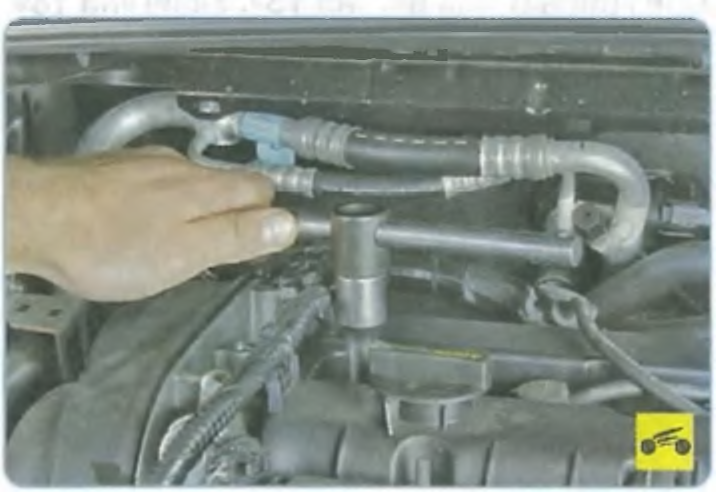

5. Выверните свечи зажигания...

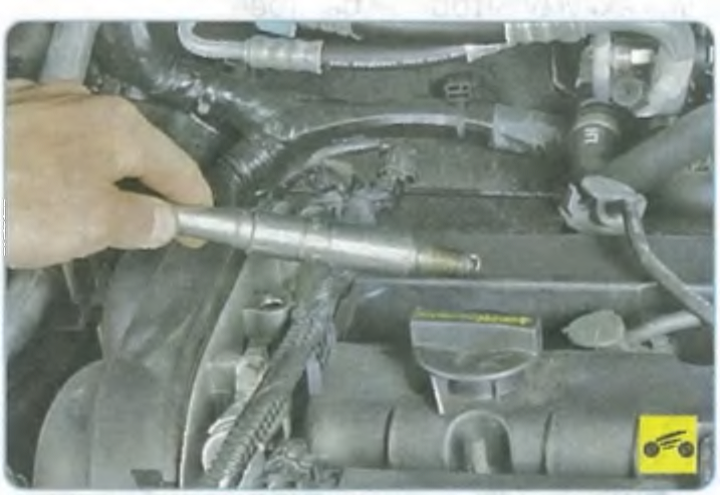

6. ...и извлеките их.
ПРИМЕЧАНИЕ
На двигателях 2,0 Duratec Ti-VCT для снятия свечей зажигания...

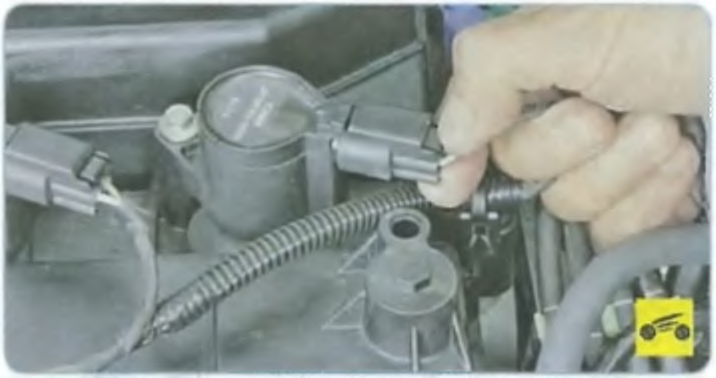

...отсоедините колодку проводов от катушки зажигания...

...выверните болт крепления катушки зажи' гания...

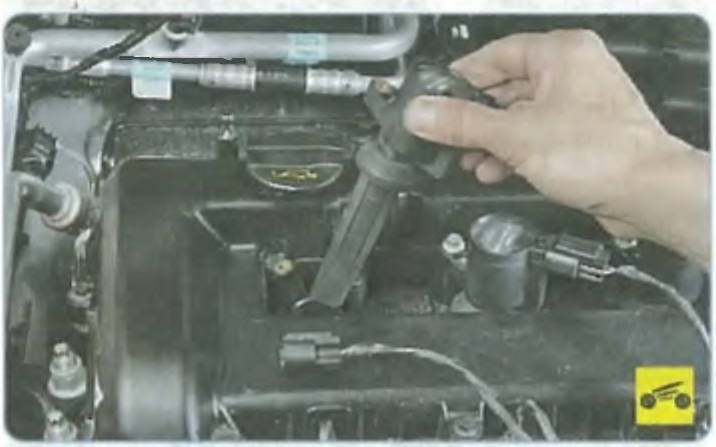

...и извлеките катушку зажигания.

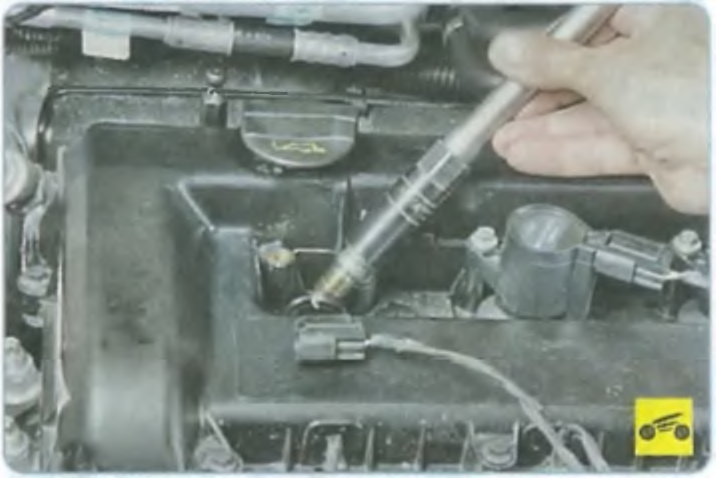

Выверните и извлеките свечи зажигания.
ПРЕДУПРЕЖДЕНИЕ
Проворачивание коленчатого вала двигателя стартером при отсоединенных наконечниках проводов высокого напряжения и неотключенной катушке зажигания может привести к пробою ее высоковольтной цепи.

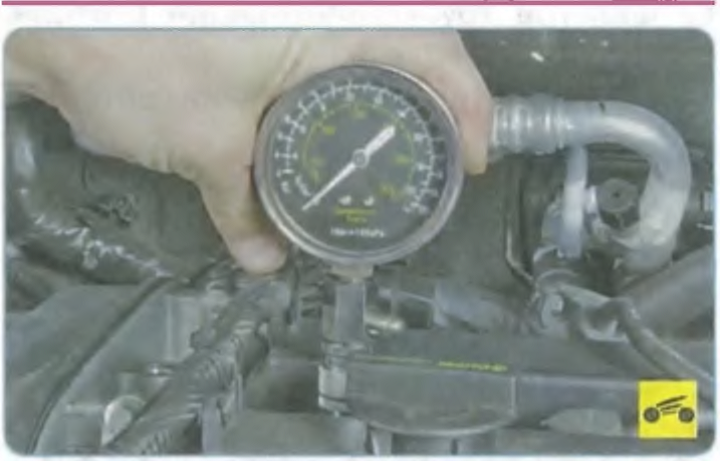

7. Сильно прижмите компрессометр к свечному отверстию проверяемого цилиндра.

8. Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.
9. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
ПРИМЕЧАНИЕ
Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180-200 мин-' или выше, но не более 350 минЛ.

10. Запишите показания компрессометра и установите его стрелку на ноль, нажав на клапан выпуска воздуха.
ПРИМЕЧАНИЕ
У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
11. Повторите операции 7-10 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.
12. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.
ПОЛЕЗНЫЙ СОВЕТ Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2-0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель - о негерметичности выпускного клапана. При повреждении прокладки головки блокацилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
