Проверка системы зажигания Ford Focus

Для проверки системы зажигания на двигателях 1,6 л Duratec Ti-VCT выполните следующее.
ПОЛЕЗНЫЙ СОВЕТ
Перед проверкой системы зажигания установите рычаг переключения коробки передач в нейтральное положение и включите стояночный тормоз.
1. Откройте капот.

2. При выключенном зажигании проверьте целость и посадку проводов высокого напряжения в катушке зажигания.
3. Проверьте исправность катушки зажигания.

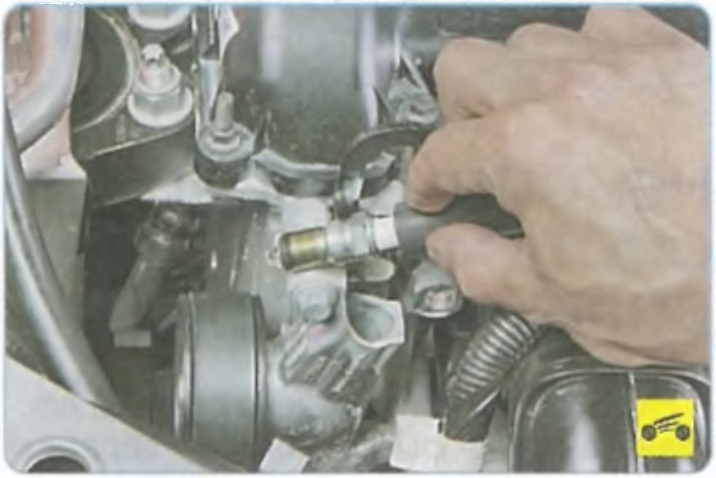

4. Если катушка зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите провод высокого напряжения с любой свечи зажигания.

5. Вставьте в наконечник провода запасную свечу зажигания...

6. ...и прижмите ее металлической частью к «массе» автомобиля (например, к головке блока цилиндров). Попросите помощника провернуть стартером коленчатый вал двигателя.
ПРЕДУПРЕЖДЕНИЕ
Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение катушки зажигания. Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов при попадании в него не сгоревшего в цилиндрах двигателя бензина.
7. Если при проверке с помощью запасной свечи зажигания искра есть, замените свечи зажигания новыми, предварительно попробовав установить проверенные свечи с «рабочей» машины.

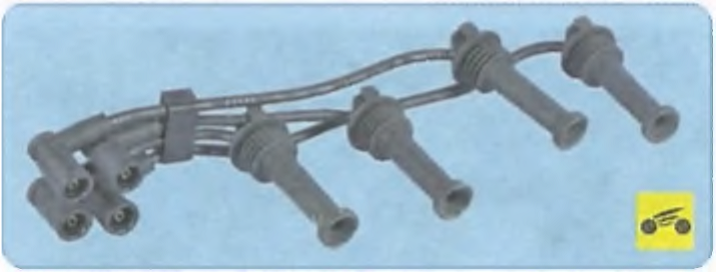

8. Если искры нет, замените провода высокого напряжения новыми, предварительно попробовав установить проверенные провода с «рабочей» машины.
9. Если после замены проводов искра не появилась, замените катушку зажигания.
10. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем.
Для проверки системы зажигания на двигателях 2,0 л Duratec Ti-VCT выполните следующее.
1. Откройте капот.

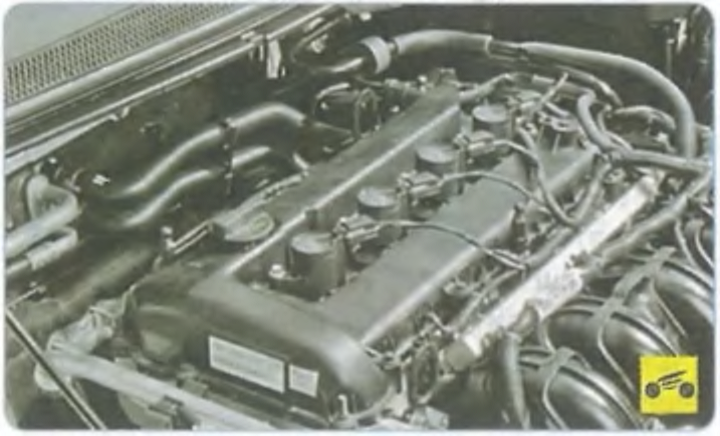

2. При выключенном зажигании проверьте посадку катушек зажигания на свечах.
3. Проверьте сопротивление первичной обмотки катушки зажигания.
4. Если цепь низкого напряжения катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите катушку зажигания.
5. Вставьте в наконечник катушки зажигания запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля (например, к головке блока цилиндров). Попросите помощника провернуть стартером коленчатый вал двигателя.
ПРЕДУПРЕЖДЕНИЕ
Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение катушки зажигания. Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов при попадании в него не сгоревшего в цилиндрах двигателя бензина.
6. Если при проверке с помощью запасной свечи зажигания искра есть, замените свечи зажигания новыми, предварительно попробовав установить проверенные свечи с «рабочей» машины.
7. Если искры нет, замените катушку зажигания.
8. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
