Проверка наружного освещения Hyundai Elantra J5 MD

Детали и расходники:

• Лампы переднего габаритного огня (при необходимости) (18643-05009L)
• Лампы ближнего света (при необходимости) (18647-55007L)
• Лампы дальнего света (при необходимости)  (18647-55009L)
• Лампы передних указателей поворота (при необходимости)  (18642-21007N)
• Лампы стоп-сигнала (при необходимости)  (18644-21058L)
• Лампы заднего указателя поворота (при необходимости)  (18642-21007N)
• Лампы задних противотуманных фонарей (при необходимости)  (18642-21008S)
• Лампы заднего хода (при необходимости)  (18643-18004N)
• Лампы заднего габаритного огня (при необходимости)  (18643-05009L)
• Лампы освещения номерного знака (при необходимости)  (18643-05009L)

Примечания:

Проверьте работу фар, задних фонарей, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените.

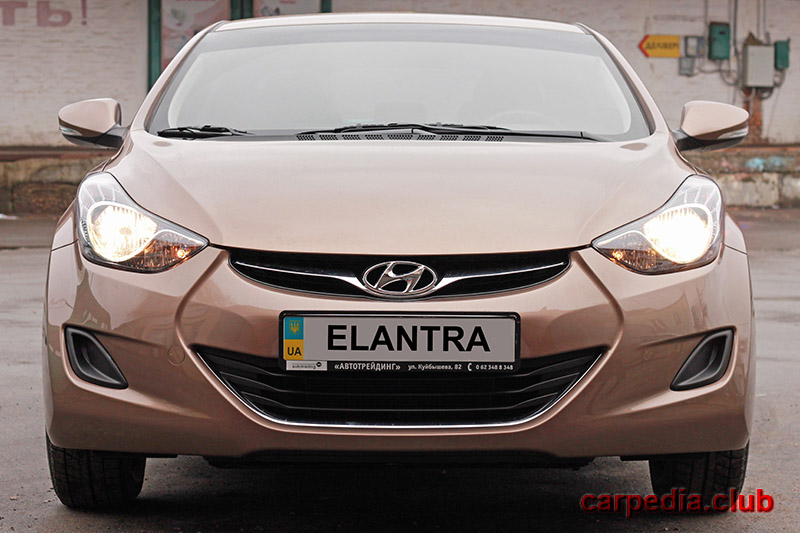

1. Передние лампы применяют следующего типа:

Лампы передних габаритных огней на Хендай Элантра МД, тип W5W (5 Вт.)

Лампа ближнего света на Хендай Элантра МД, тип H7 (55 Вт.)

Лампа дальнего света фар на Хендай Элантра МД, тип H1 (55 Вт.)

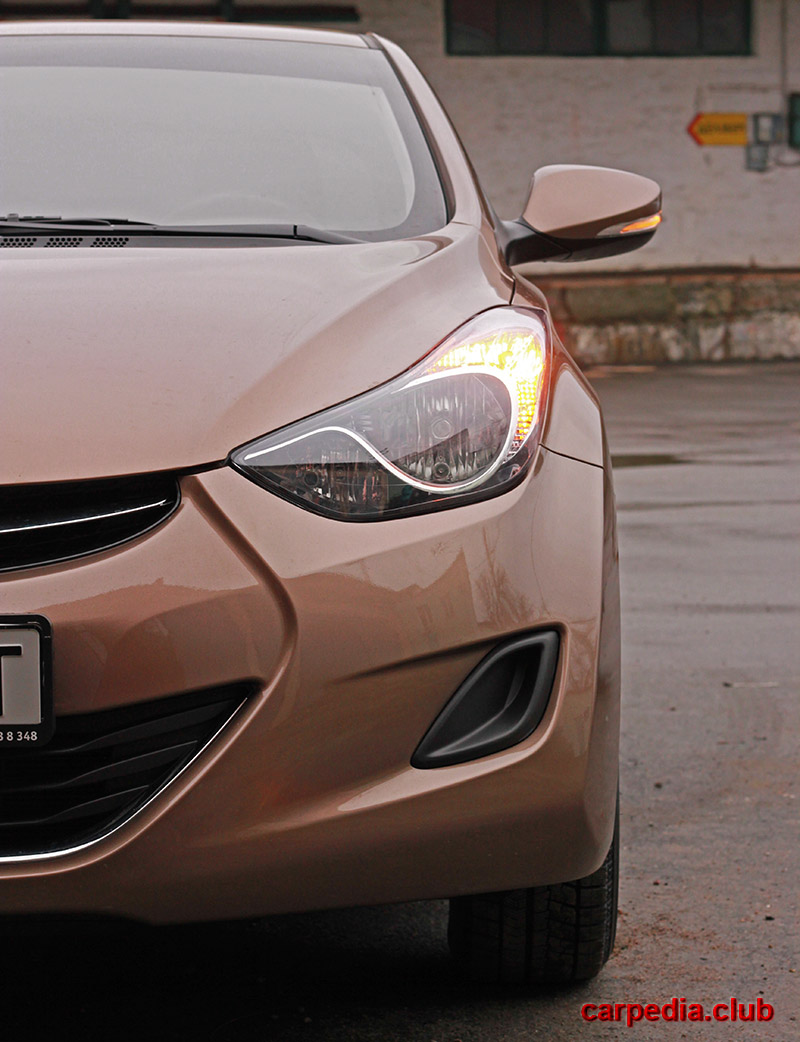

Лампы передних указателей поворотов на Хендай Элантра МД, тип PY21W (28 Вт.)

Примечание:

Лампы передних противотуманных фар, тип H27W (27 Вт.) На данной версии автомобиля передние противотуманные фары не установлены.

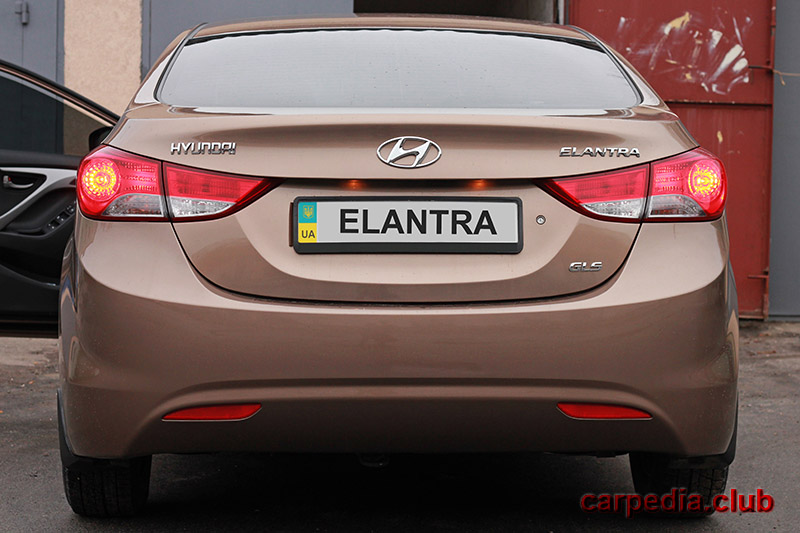

2. Задние лампы применяют следующего типа:

Лампы задних габаритных огней на Хендай Элантра МД, тип W5W (5 Вт.)

Лампы стоп-сигнала на Хендай Элантра МД, тип PY21 (21 Вт.)

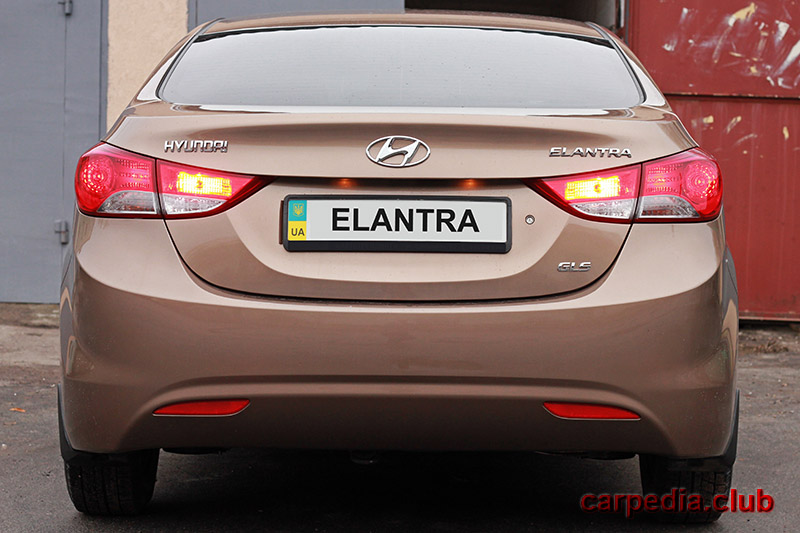

Лампы заднего хода на Хендай Элантра МД, тип W16W (16 Вт.)

Лампы задних противотуманных фонарей на Хендай Элантра МД, тип H21W (21 Вт.)

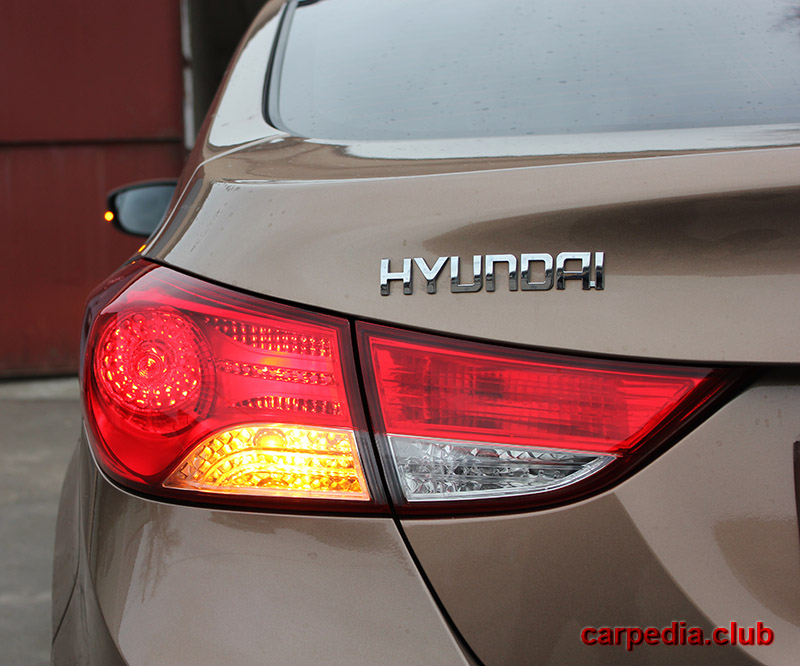

Лампы задних указателей поворотов на Хендай Элантра МД, тип PY21W (21 Вт.)

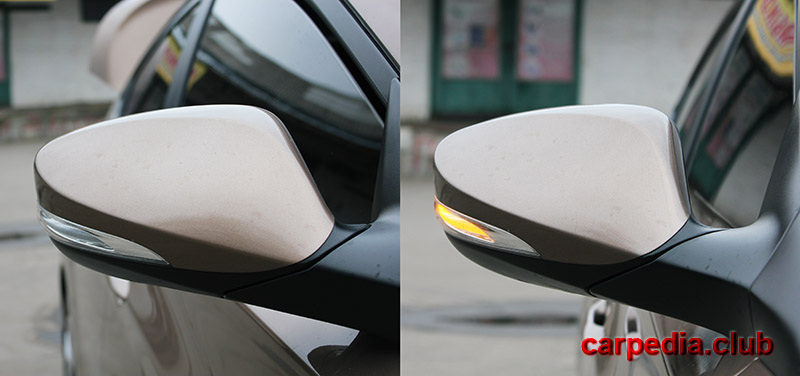

3. Боковые указатели поворота в корпусах наружных зеркал заднего вида.

Лампы указателя поворота в боковых зеркалах на Хендай Элантра МД, тип LED

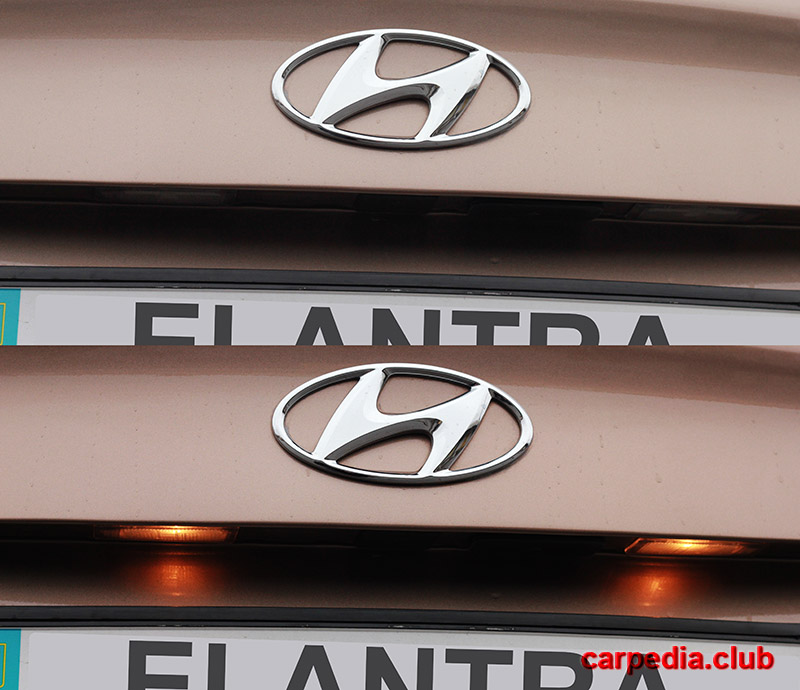

4. Лампы фонарей освещения номерного знака.

Лампы освещения номерного знака на Хендай Элантра МД, тип W5W (5 Вт.)

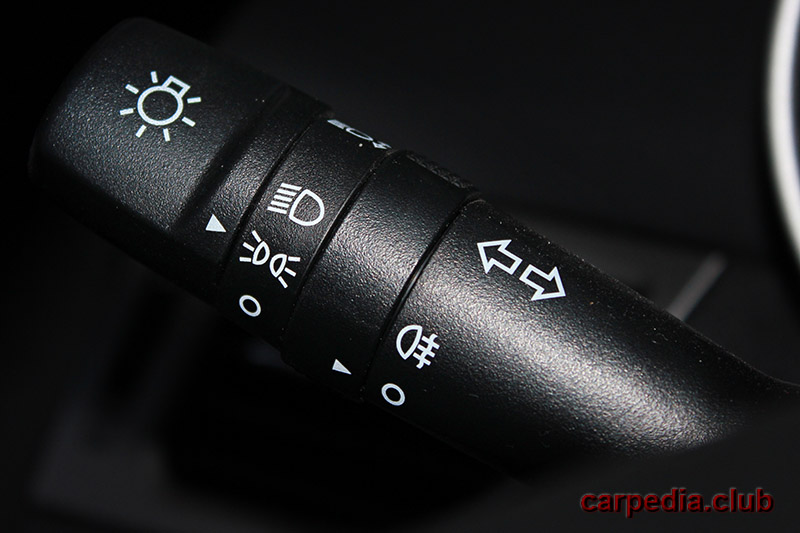

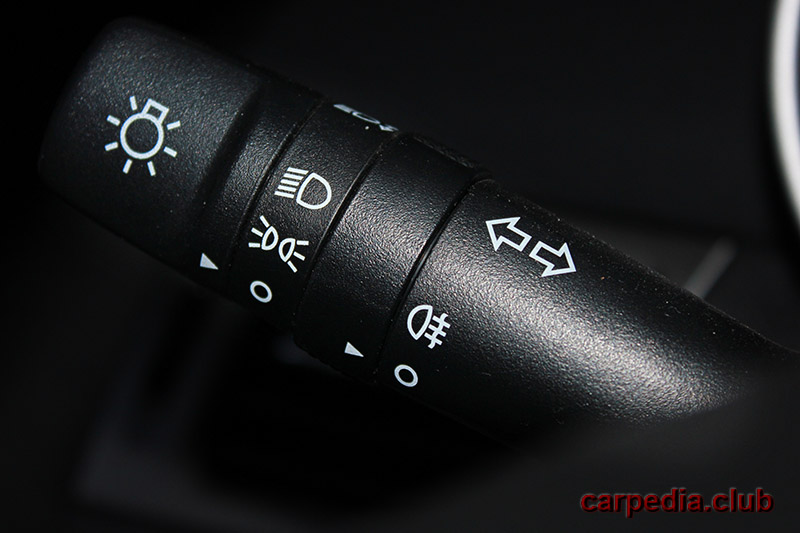

5. Для управления осветительными приборами используйте переключатель расположенный на рулевой колонке (поверните рукоятку вокруг оси рычага).

Осветительные приборы выключены на​ Хендай Элантра МД.

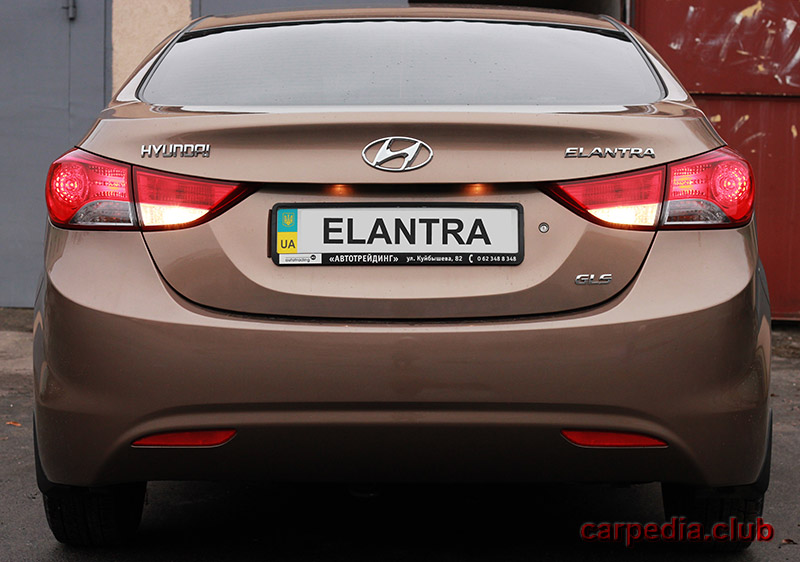

Включены габаритные огни на​ Хендай Элантра МД.

Включены задние противотуманные фары и габаритные огни на​ Хендай Элантра МД.

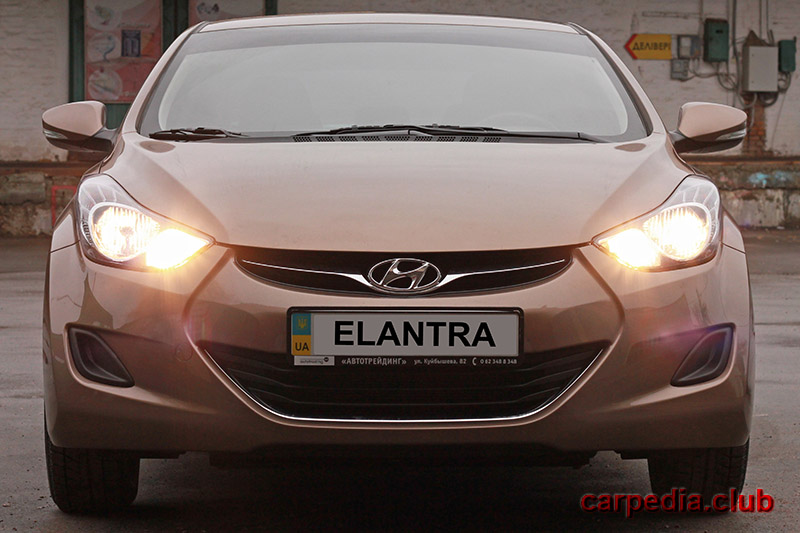

Включенный ближний свет на​ Хендай Элантра МД.

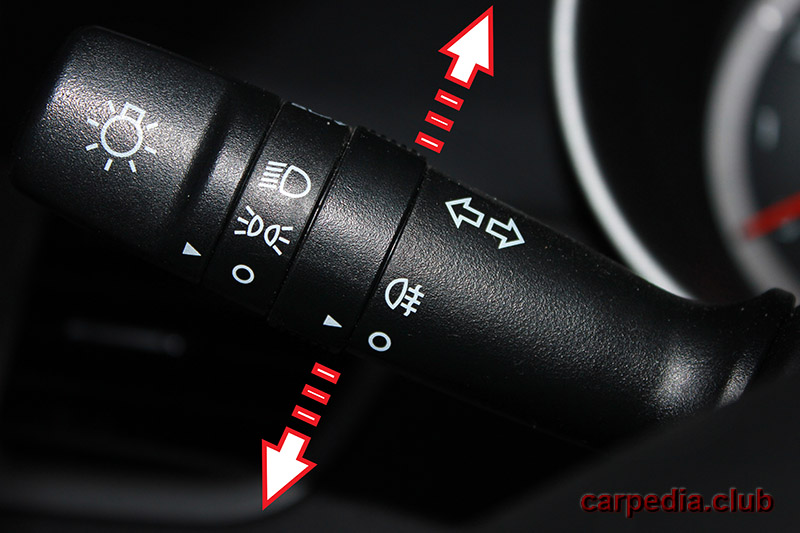

6. Чтобы включить дальний свет, переведите рычаг в ближний свет, переместите рычаг од себя для включения дальнего света. Потяните рычаг на себя для включения ближнего света.

Переключатель ближнего дальнего света на​ Хендай Элантра МД.

В статье не хватает:

• Фото деталей и расходников
