Проверка, промывка и замена гидрокомпенсаторов зазоров в механизме привода клапанов на Volkswagen Polo

Гидрокомпенсаторы зазоров в механизме привода клапанов служат для компенсации тепловых расширений элементов привода. Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана, обеспечивая постоянный контакт ролика нажимного рычага привода клапана с кулачком распределительного вала без зазора. Благодаря этому нет необходимости регулировки клапанов при техническом обслуживании.
Гидрокомпенсаторы представляют собой неразборные компактные устройства, вставленные в гнезда головки блока цилиндров.
Стук клапанов работающего двигателя может быть вызван:
-    попаданием воздуха в надплунжерные полости гидрокомпенсаторов при слишком низком или слишком высоком уровне масла в картере, а также при длительной стоянке автомобиля на уклоне;
-    загрязнением прецизионных поверхностей гидрокомпенсаторов зазоров в механизме привода клапанов шламом из моторного масла низкого качества (или при его несвоевременной замене, а также при повреждении масляного фильтра);
-    износом гидрокомпенсаторов.
Если прокачкой или промывкой не удается восстановить работоспособность гидрокомпенсаторов, замените их, так как их конструкция неразборная.
Первоначально убедитесь в том, что посторонний шум при работе двигателя вызван неисправностью именно гидрокомпенсаторов:
-    пустите двигатель. При неисправности гидрокомпенсаторов посторонний шум в зоне крышки головки блока появляется сразу после пуска двигателя и изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя. Если шум не появляется сразу после пуска двигателя или не изменяется при изменении частоты вращения коленчатого вала, неисправность вызвана не нарушением работы гидрокомпенсаторов. Более того, если шум не меняется при изменении частоты вращения коленчатого вала, вероятно, причина постороннего шума не в двигателе;
-    при работе двигателя на холостом ходу убедитесь, что уровень шума не меняется при изменении нагрузки (например, при переключении селектора автоматической коробки передач из положения «N» в положение «Б», при выключении сцепления автомобиля с механической коробкой передач или при включении элекропотребителей и кондиционера). Если уровень шума изменяется, причиной может быть соударение деталей вследствие износа вкладышей шатунных и коренных подшипников коленчатого вала, а не неисправность гидрокомпенсаторов;
-    прогрейте двигатель до рабочей температуры. Если шум уменьшился или исчез, возможно, стук гидрокомпенсаторов вызван загрязнением маслом. В этом случае необходимо промыть гидрокомпенсаторы:
-    если шум не исчез, возможно, в гидрокомпенсаторы попал воздух, и его следует удалить.
При слишком низком уровне масла в картере масляный насос захватывает вместе с маслом воздух; при слишком высоком уровне масло взбалтывается и вспенивается противовесами коленчатого вала. При длительной стоянке автомобиля на уклоне масло вытекает из полостей гидрокомпенсаторов и масляных каналов, а подвод масла к гидрокомпенсаторам после пуска двигателя требует некоторого времени, за которое полость гидрокомпенсатора успевает попасть воздух. Во всех этих случаях при попадании масла вместе с воздухом в надплунжерную полость гидрокомпенсатора воздух внутри этой полости при открытии клапана будет сжиматься и гидрокомпенсатор будет недожат. что приведет к появлению характерного стука работы клапанного механизма с увеличенными зазорами.
Для удаления воздуха из гидрокомпенсаторов выполните следующее:
-    проверьте уровень масла в картере двигателя и при необходимости доведите его до нормы (см. «Проверка уровня и доливка масла в систему смазки», с. 59);
-    пустите двигатель и прогрейте его на холостом ходу в течение 1-3 мин;
-    увеличьте частоту вращения коленчатого вала до 3000 мин4, затем резко уменьшите до частоты холостого хода и дайте поработать двигателю на холостом ходу;
-    повторите цикл и проверьте, исчезает ли шум механизма привода клапанов. Если гидрокомпенсаторы исправны, шум исчезает через 10-30 циклов;
-    после исчезновения шума повторите цикл удаления воздуха еще 5 раз;
-    дайте двигателю поработать на холостом ходу 1-3 мин и убедитесь, что шум механизма привода клапанов исчез.
Если шум механизма привода клапанов не исчез после удаления воздуха и прогрева двигателя до рабочей температуры, выявите неисправные гидрокомпенсаторы.
Вам потребуются: те же инструменты, что и для замены маслосъемных колпачков, за исключением тех, которые нужны непосредственно для их замены (используются инструменты только для подготовительных операций)(см. «Замена мае лосъемных колпачков», с. 80). Дополнительно потребуются: три емкости для промывочного дизельного топлива вместимостью примерно 2 дм3 каждая, отрезок закаленной проволоки диаметром 0,5 мм и длиной примерно 10 см, специальный шаблон, свечной ключ, стрелочный индикатор с удлинителем, стопор для фиксации шкива.
Если у вас нет специального шаблона, работы, связанные с заменой гидрокомпенсаторов зазоров клапанов, рекомендуем проводить на станции технического обслуживания, располагающей необходимым оборудованием.
1.    Установите автомобиль на подъемник или смотровую канаву.
2.    Снимите брызговик двигателя
3.    Отсоедините провод от клеммы минус аккумуляторной батареи.

4. Снимите масляный картер двигателя
5. Снимите со штуцера корпуса распределительных валов шланг системы вентиляции картера.
6. Отсоедините колодку жгута проводов от датчика положения распределительного вала.
7. Отсоедините колодку жгута проводов от датчика сигнальной лампы аварийного падения давления масла.
8. Снимите катушки и свечи зажигания
9. Снимите направляющую низковольтных проводов.
10. Снимите крышку цепи привода газораспределительного механизма

11. Установите поршень 1-го цилиндра в ВМТ такта сжатия
12. Снимите цепь привода газораспределительного механизма

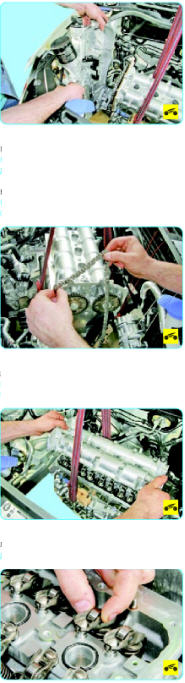

13. Снимите корпус распределительных валов
14. Для проверки работоспособности гидрокомпенсаторов нажмите на плечо коромысла, опирающегося на гидрокомпенсатор. Если рычаг удается переместить практически без усилия, гидрокомпенсатор неисправен
15. Аналогично проверьте состояние гидрокомпенсаторов остальных цилиндров (порядок работы цилиндров 1-3-4-2). После определения неисправных гидрокомпенсаторов сначала надо попробовать их промыть.

16. Снимите коромысла и гидрокомпенсаторы.
17.    Извлеките гидрокомпенсатор из коромысла.
18.    Приготовьте для промывки гидр о компенсаторов три одинаковые емкости вместимостью примерно 2 дм3. Размеры каждой емкости должны быть достаточными для того, чтобы гидрокомпенсатор, опущенный на дно емкости в вертикальном положении, был полностью погружен в жидкость. Заполните емкости чистым дизельным топливом.
Пометьте емкости любым способом (например, цифрами 1, 2, 3), чтобы использовать каждую из них для своей цели. Первую емкость применяйте только для предварительной промывки гидрокомпенсаторов, вторую - для окончательной промывки, а третью - для заправки гидрокомпенсаторов.
19.    Поместите гидрокомпенсатор в первую емкость и очистите его наружную поверхность.
Для наружной очистки гидрокомпенсатора применяйте только полимерную щетку. Металлической щеткой можно поцарапать прецизионно обработанную поверхность плунжера.
20.    Погрузив гидрокомпенсатор в первую емкость наполовину, плунжером вниз легким нажатием проволоки через отверстие отожмите шарик клапана и, удерживая шарик отжатым, перемещайте плунжер гидрокомпенсатора 5-10 раз до тех пор, пока перемещение плунжера не станет совершенно свободным. Если не удается добиться легкого перемещения плунжера, замените гидрокомпенсатор.
Пружина клапана гидрокомпенсатора очень слабая, сильным нажатием на шарик клапана можно повредить ее.
21. Извлеките гидрокомпенсатор из емкости и, отжав шарик клапана, перемещайте плунжер до полного вытекания дизельного топлива из гидрокомпенсатора.
22.    Поместите гидрокомпенсатор во вторую емкость и повторите операцию 20.
23.    Извлеките гидрокомпенсатор из емкости и слейте из него дизельное топливо.
24.    Поместите гидрокомпенсатор на дно третьей емкости вертикально, плунжером вверх и отожмите проволокой шарик его клапана.
Третью емкость с дизельным топливом используйте только для заправки гидрокомпенсаторов. Использовать ее для промывки запрещено.
25.    Удерживая шарик клапана отжатым, переместите плунжер вниз и затем медленно перемещайте вверх, чтобы надплунжерная полость гидрокомпенсатора заполнилась дизельным топливом.
26.    Извлеките гидрокомпенсатор из емкости; удерживая его плунжером вверх, с небольшим усилием нажмите на плунжер и убедитесь, что он остался неподвижным.
Одновременно проверьте общую высоту гидрокомпенсатора, сравнив его с новым гидрокомпенсатором.
Если при проверке удалось переместить плунжер гидрокомпенсатора, повторите операции 24 и 25 до полного заполнения полости гидрокомпенсатора дизельным топливом. Если и после этого гидрокомпенсатор не достигнет рабочего состояния или его общая высота меньше высоты нового гидрокомпенсатора, замените его.
До сборки механизма привода клапанов храните заправленные гидрокомпенсаторы только в положении вертикально вверх плунжерами. Избегайте попадания грязи в гидрокомпенсаторы.
Устанавливайте гидрокомпесаторы на двигатель как можно быстрее после заправки, чтобы исключить возможную потерю дизельного топлива.
27.    Установите гидрокомпенсаторы и все снятые детали в порядке, обратном снятию.
28.    Пустите двигатель, дайте ему поработать 1 -3 мин на холостом ходу. При необходимости удалите воздух из гидрокомпенсаторов, как описано выше в данном подразделе.
