Проверка работы вакуумного усилителя тормозов Ford Focus 3

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.
Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.
Вам потребуются: отвертка с плоским лезвием, резиновая груша.
1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло...

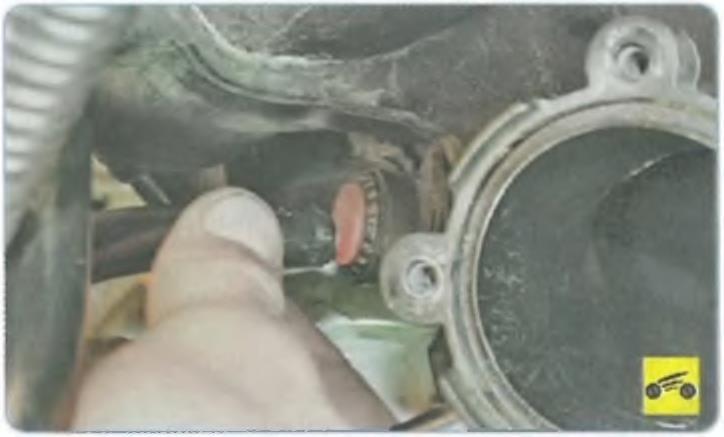

2. ...проверьте плотность посадки вакуумного шланга во впускном коллекторе (для наглядности дроссельный узел снят)...

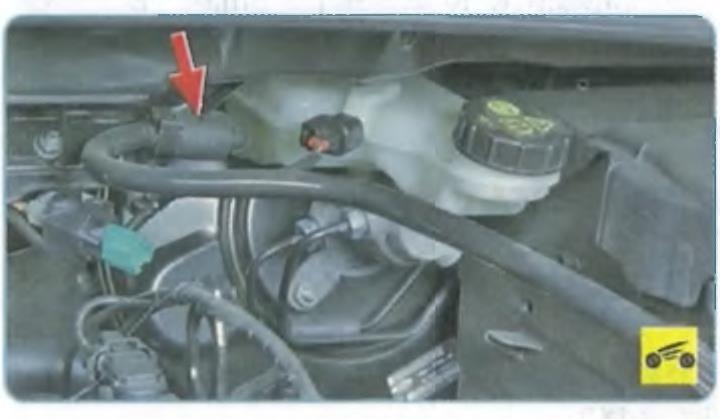

3. ...и на вакуумном усилителе.
4. Для проверки обратного клапана подденьте отверткой штуцер вакуумного шланга и извлеките его из отверстия уплотнительной втулки вакуумного усилителя тормозов.

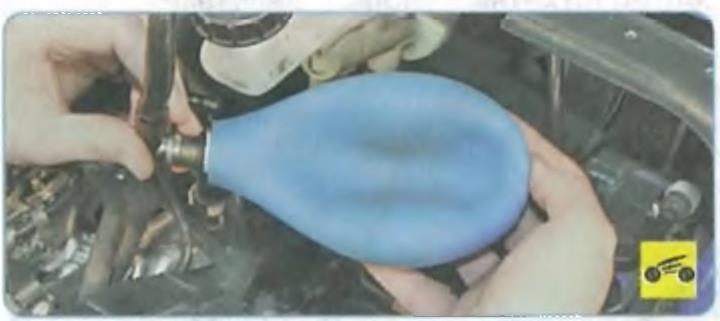

5. Плотно вставьте носик груши в тот конец вакуумного шланга, которым шланг подсоединялся к вакуумному усилителю, и сожмите ее. Воздух из груши должен выйти через клапан.

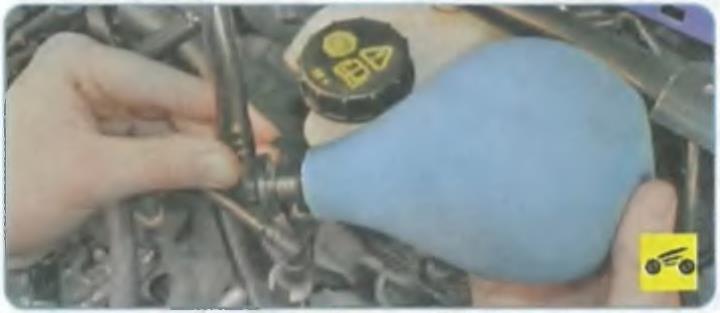

6. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен.

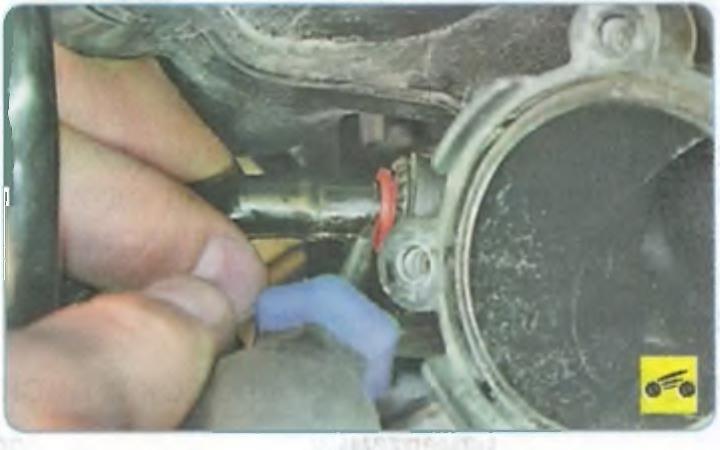

7. Если обратный клапан пропускает воздух в обоих направлениях, замените вакуумный шланг в сборе с клапаном. Для этого, удерживая уплотнитель отверткой...

8. ...извлеките штуцер вакуумного шланга из отверстия во впускной трубе (для наглядности дроссельный узел снят).
9. Снимите вакуумный шланг в сборе с обратным клапаном.
10. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
