Замена наружного наконечника рулевой тяги Ford Focus 3

Вам потребуются: ключи «на 15», «на 22», «на 24», ключ для гаек колес, ключ-шестигранник «на 6», съемник шаровых шарниров.

ПРИМЕЧАНИЯ
Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.
Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.
Резьба левого наконечника правая, а правого - левая.

1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
ПРЕДУПРЕЖДЕНИЕ
Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

2. Ослабьте затяжку контргайки наконечника рулевой тяги.

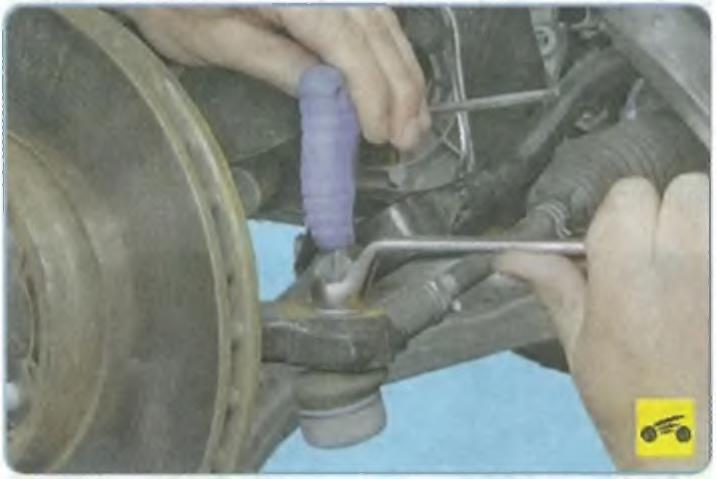

3. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака, удерживая палец от проворачивания.
ПРИМЕЧАНИЕ
Гайки крепления шаровых пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.

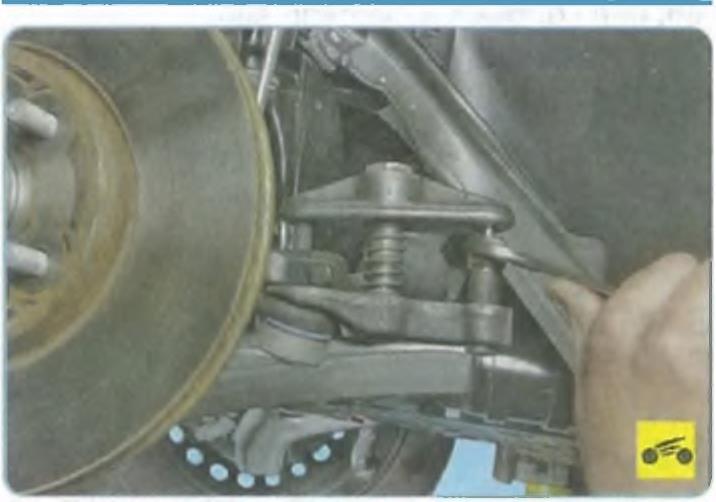

4. Установите съемник шаровых шарниров...

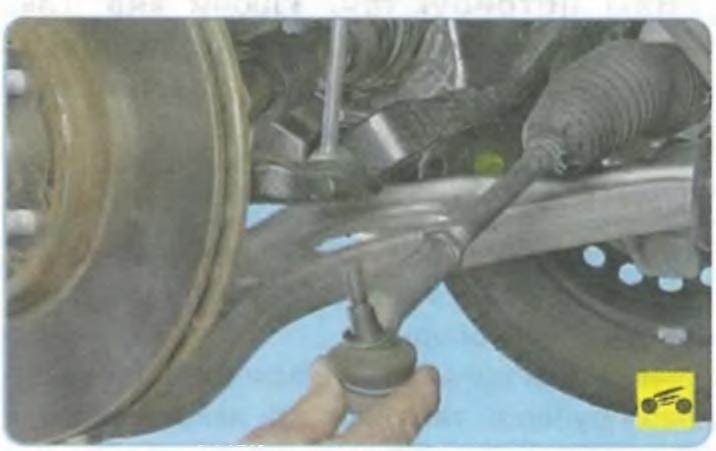

5. ...и выпрессуйте палец из отверстия в рычаге поворотного кулака.

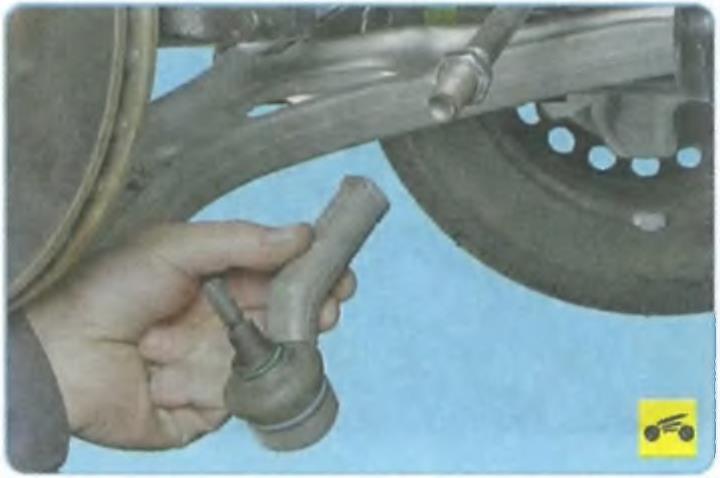

6. Отвинтите наконечник от рулевой тяги.

ПРИМЕЧАНИЕ

При отворачивании наконечника рулевой тяги подсчитайте количество оборотов, чтобы при установке нового наконечника завернуть его на то же самое количество оборотов. При этом схождение колес изменится незначительно.

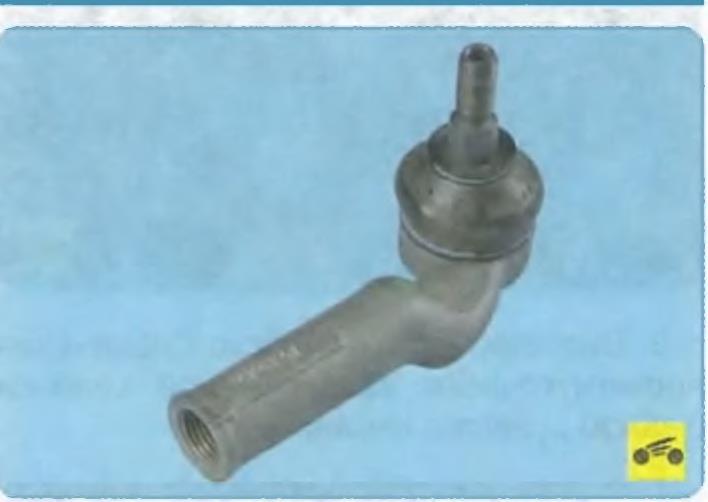

7. Установите новый наконечник в порядке, обратном снятию.
8. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
