Замена рулевой тяги Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
Не обозначено
Автосервисы рядом

Вам потребуются:

  • трубный ключ
  • пассатижи
  • бокорезы
  • ключ «на 15»
  • ключ «на 17»
  • ключ «на 18»
  • ключ для гаек колес
  • ключ TORX Т55
  • съемник шаровых шарниров

Примечание:

Рулевую тягу заменяют сравнительно редко, обычно при ее повреждении (деформация или срыв резьбы).

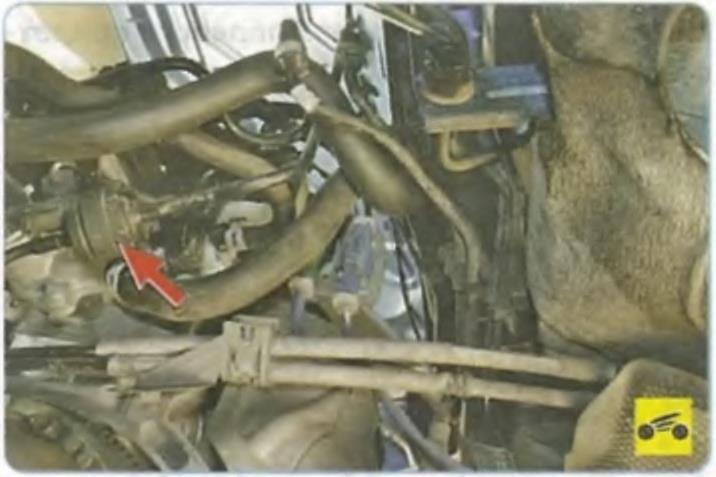

Узел крепления рулевой тяги к рейке рулевого механизма на автомобиле труднодоступен, поэтому в случае повреждения рулевой тяги для ее замены рекомендуем снять с автомобиля рулевой механизм в сборе с тягами.

Замена рулевой тяги​ Форд Фокус 3

1. Снимите с автомобиля поперечину передней подвески в сборе с рулевым механизмом.

2. Снимите наконечник рулевой тяги.

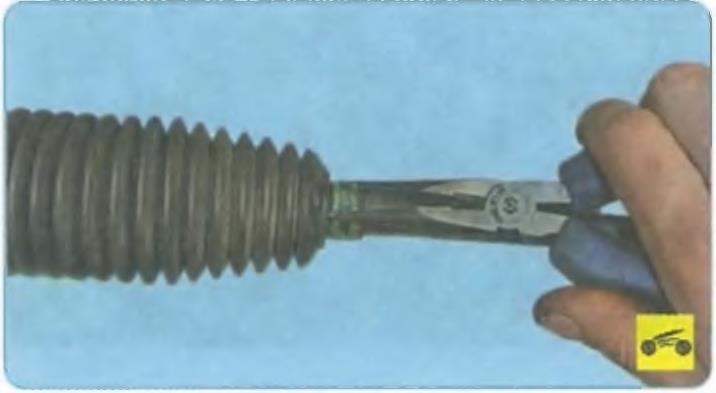

3. Сожмите отогнутые ушки малого хомута.

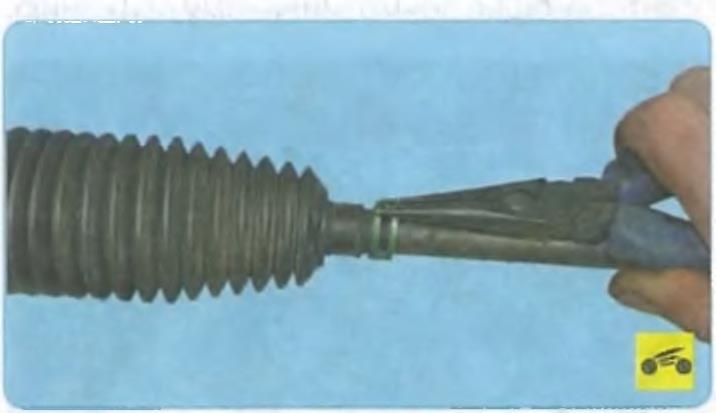

4. Сдвиньте хомут по рулевой тяге и снимите его.
5. Перекусите бокорезами замок внутреннего хомута чехла тяги и снимите чехол с корпуса рулевой рейки, сдвинув чехол по тяге.
ПРИМЕЧАНИЕ:
Хомут крепления защитного чехла одноразовый. При сборке обязательно замените его новым.
6. Отверните внутренний шаровой шарнир рулевой тяги и отсоедините тягу от рейки.
ПОЛЕЗНЫЙ СОВЕТ:
При отворачивании рейку рулевого механизма для удобства зажмите в тиски с мягкими губками (или через накладки из мягкого металла).
7. Установите детали в порядке, обратном снятию, с учетом следующего:

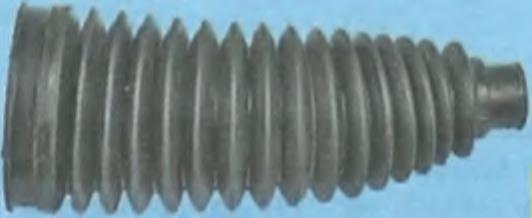

- проверьте защитный чехол рулевой тяги. Если на чехле обнаружены трещины, замените его;
- установите новые хомуты крепления защитного чехла рулевой тяги.
ПОЛЕЗНЫЕ СОВЕТЫ:
Хомут крепления защитного чехла к корпусу рулевого механизма одноразовый. При сборке обязательно замените его новым.

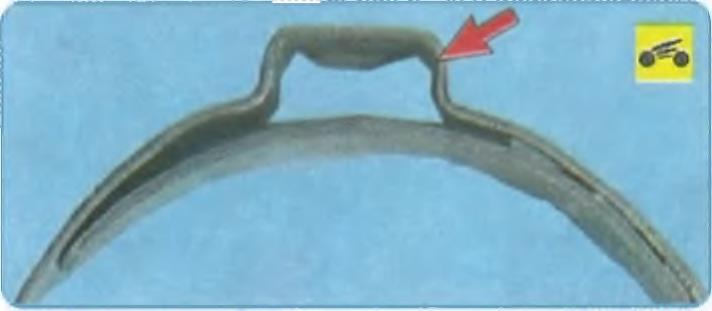

Так выглядит новый, «необжатый» хомут.

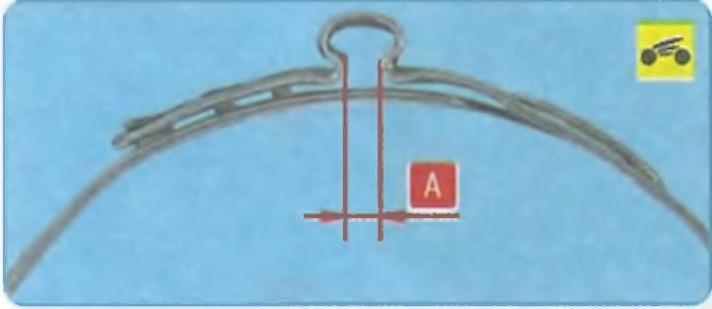

Индикатором правильного «обжатия» хомута является зазор А. Он должен быть в пределах 2,4-2,8 мм. Если зазор больше, «дожмите» хомут до нормы; если меньше, замените хомут.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
