Включение/выключение автоматического режима системы климат - контроля Ford Focus

В зависимости от комплектации автомобиль может быть оборудован блоком автоматического управления климатом. Функционально он аналогичен блоку ручного управления. Отличие заключается в возможности автоматического поддержания заданной температуры в салоне автомобиля, причем система является двухзонной, т.е. климат в салоне автомобиля может регулироваться раздельно для зон водителя и переднего пассажира. Расположение органов управления блока автоматического управления показано на рис. 1.13.

На панели расположены следующие органы управления климат-контролем.

1   - кнопка включения режима «AUTO». Однократным нажатием на кнопку включают автоматический режим.

2   - регулятор температуры в зоне со стороны водителя. Для повышения температуры воздуха поворачивайте ручку регулятора по часовой стрелке, для понижения - против часовой стрелки. Вы можете установить температуру от 15,5 до 29,5 'С (с шагом 0,5 ’С). В положении, соответствующем минимальной (ниже 15 ’С) температуре, система переключается в режим непрерывного охлаждения, а в положении, соответствующем максимальной (выше 30 °С) температуре, - в режим непрерывного нагрева. В обоих случаях постоянная температура поддерживаться не будет.

3   - кнопка увеличения скорости вентилятора.

4 -дисплей климат-контроля. Отображает режим работы системы, установленную температуру, распределение воздушных потоков и скорость вентилятора.

5   -кнопка устранения запотевания/ обмерзания ветрового стекла. Наружный воздух начнет поступать в салон. Кондиционер включится автоматически. Устанавливаются максимальная скорость вентилятора и температура воздуха, при этом невозможно включить режим рециркуляции. Одновременно автоматически на короткое время включится и затем выключится обогрев ветрового стекла.

6   -кнопка включения режима «MONO». В этом режиме значения температуры

воздуха в зоне водителя и пассажира одинаковы.

7   - регулятор температуры в зоне со стороны пассажира. Поворотом регулятора однозонный режим будет выключен, температура в зоне водителя останется неизменной. Вы можете установить желаемую температуру воздуха в зоне пассажира с разницей 4 "С.

ПРИМЕЧАНИЕ

При установке температуры воздуха с большей разницей значений температура в другой зоне отрегулируется таким образом, чтобы разница не превышала 4 ’С.

8   - выключение системы автоматического управления. При нажатии на кнопку отопление, вентиляция и кондиционирование выключаются и включается режим рециркуляции.

9   - включение режима рециркуляции.

ПРИМЕЧАНИЕ

При высоких значениях температуры воздуха снаружи и внутри в режиме «AU70» автоматически включается рециркуляция для быстрого охлаждения салона.

10-12 - кнопки регулирования распределения потоков воздуха. Одновременно может быть выбрана любая конфигурация установок.

13 - кнопка включения/выключения кондиционера.

14 - кнопка уменьшения скорости вентилятора.

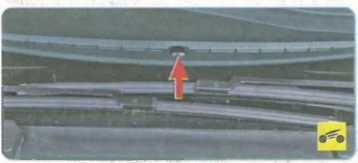

Для увеличения эффективности работы системы управления климатом и более комфортного распределения воздушных потоков в салоне установлен датчик солнечной освещенности. В зависимости от степени нагрева салона солнечными лучами потоки воздуха по сигналам датчика направляются в область лица или ног водителя и переднего пассажира. Датчик расположен на панели приборов возле стекла ветрового окна.

Датчики температуры воздуха в салоне расположены под панелью приборов со стороны водителя и переднего пассажира.

ПРИМЕЧАНИЯ

Для правильной работы системы с автоматическим управлением не закрывайте посторонними предметами эти датчики и держите открытыми центральные и боковые сопла системы вентиляции и отопления.

При низкой температуре наружного воздуха, если система управления находится в режиме «AU70», поток воздуха будет направляться на ветровое и боковые стекла до тех пор, пока двигатель не достигнет рабочей температуры.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
