Проверка работы вакуумного усилителя тормозов Renault Logan 2004-2015 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская средняя

Детали и расходники:

  • Резиновая груша

Примечание:

Выход из строя вакуумного усилителя характеризует собой ощутимое возрастание усилия сопротивления педали тормоза. Это негативно сказывается на управлении и безопасности движения автомобиля.

При увеличении сопротивления педали тормоза, необходимо проверить работоспособность вакуумного усилителя тормозов.

1. При заглушеном двигателе нажимаем пять—шесть раз на педаль тормоза и удерживая ее в нажатом положении, запускаем двигатель. Педаль тормоза должна переместиться вперед. В случае если этого не произошло, осматриваем насколько плотно сидит наконечник вакуумного шланга на штуцере впускной трубы.

Наконечник вакуумного шланга Renault Logan

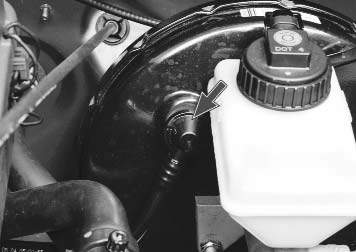

2. Проверяем насколько плотно сидит штуцер обратного клапана в корпусе вакуумного усилителя.

Обратный клапан Renault Logan

Предупреждение:

Запрещено эксплуатировать автомобиль с поврежденными деталями и креплениями вакуумного усилителя. Все неисправные элементы необходимо заменить.

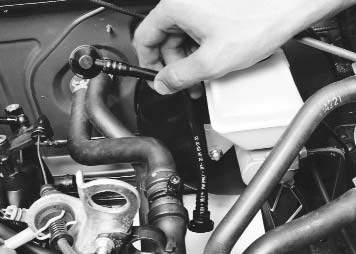

3. Далее необходимо проверить обратный клапан. Для этого, разжав фиксатор, снимаем вакуумный шланг со штуцера впускной трубы.

Снятие вакуумного шланга Renault Logan

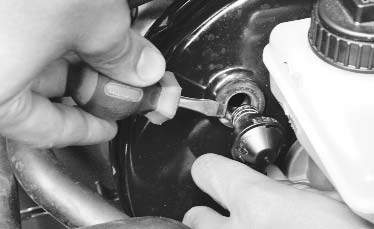

4. Отверткой поддеваем и вынимаем штуцер обратного клапана из корпуса вакуумного усилителя.

Снятие обратного клапана Renault Logan

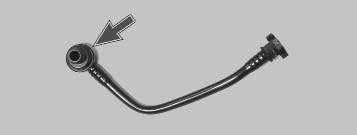

5. Снимаем вакуумный шланг в сборе с обратным клапаном.

Снятие вакуумного шланга в сборе с обратным клапаном Renault Logan

6. Надеваем на штуцер обратного клапана резиновую грушу и нажимаем на нее. Воздух из груши должен свободно пройти через клапан.

Штуцер обратного клапана Renault Logan

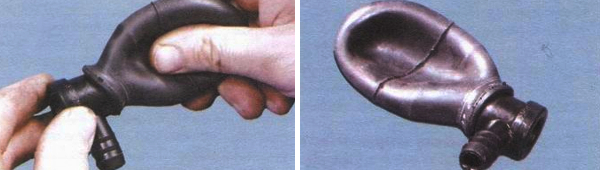

7. Теперь отпускаем грушу. Если она так и осталась в сжатом состоянии, значит клапан исправен. А если она надулась в исходное положение, выполняем замену обратного клапана.

Проверка работоспособности обратного клапана Renault Logan при помощи резиновой груши

Примечание:

При отсутствии резиновой груши, клапан можно проверить подув через него ртом.

8. Выполняем установку всех деталей в порядке, обратном их снятию.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта
