Снятие панели приборов Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов. Операции показываем на автомобиле, оснащенном двумя подушками безопасности.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо.
Снимаем подрулевые переключатели вместе с соединителем. Снимаем комбинацию приборов. Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера.
Снимаем облицовку туннеля пола. Снимаем нижнюю обивку панели приборов.

Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

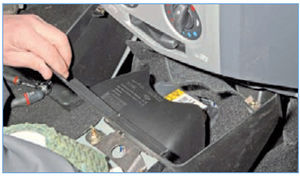

Снимаем нижнюю облицовку консоли панели приборов.
Снимаем накладку консоли панели приборов .

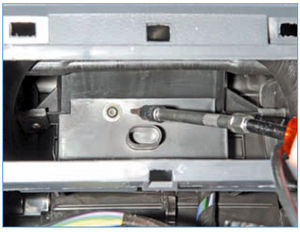

Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием и проталкиваем блок внутрь панели приборов.

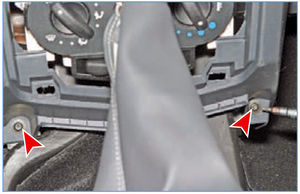

Ключом «Torx Т-20» отворачиваем два винта нижнего крепления панели приборов.
С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

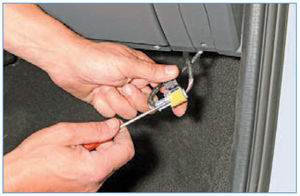

Поддев и приподняв отверткой фиксатор…

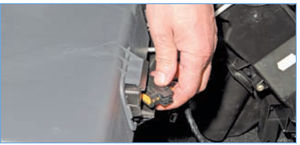

…отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

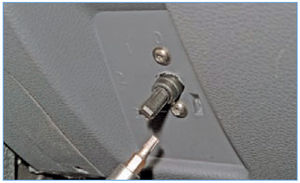

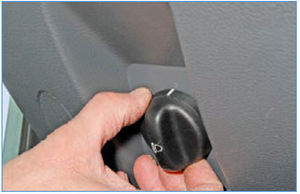

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом «Torx Т-20» отворачиваем два винта крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

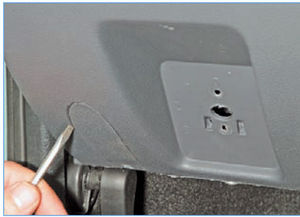

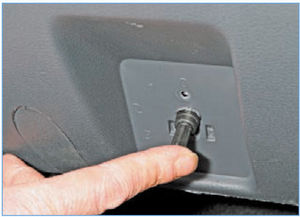

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

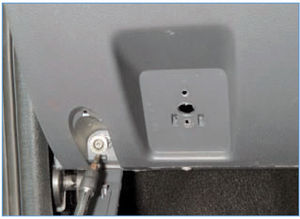

Ключом «Torx Т-20» отворачиваем винт бокового крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом «Torx Т-20» отворачиваем винт центрального крепления панели приборов.
Преодолевая сопротивление пластмассовых защелок…

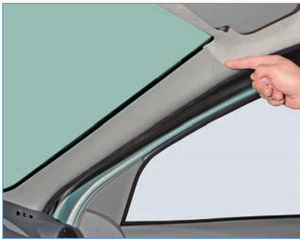

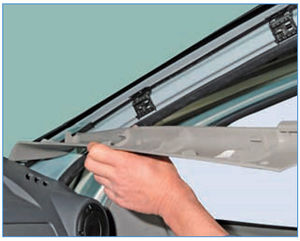

…отжимаем край обивки правой передней стойки…

…и снимаем обивку.
Аналогично снимаем обивку левой передней стойки.

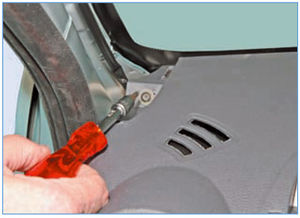

Ключом «Torx Т-20» отворачиваем винт верхнего крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов.

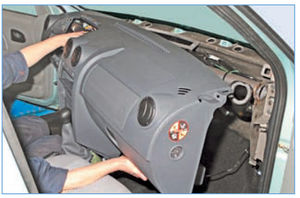

Вынимаем панель приборов из салона.
Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов:
1 — боковое крепление;
2 — верхнее крепление;
3 — центральное крепление;
4 — нижнее крепление
(А — наружная сторона панели приборов; B — внутренняя сторона панели приборов)

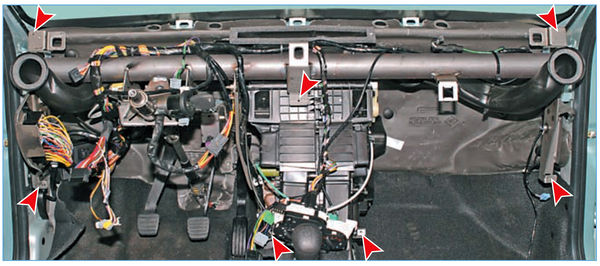

Точки крепления панели приборов на кузове

Источник: http://wiki.zr.ru/Кузов_209_Ремонт_Logan_2005
