Проверка состояния и замена ремня привода газораспределительного механизма двигателя Renault Sandero

Выход из строя ремня привода газораспределительного механизма (ГРМ) (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому в соответствии с регламентом технического обслуживания автомобиля замену ремня проводим через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния.

Рекомендации: При каждом техническом обслуживании рекомендуем проверить состояние ремня. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

Схема привода газораспределительного механизма:
1 – зубчатый шкив коленчатого вала;
2 – зубчатый шкив распределительного вала;
3 – ремень привода ГРМ;
4 – натяжной ролик;
5 – зубчатый шкив насоса охлаждающей жидкости

Примечание: На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Для оценки состояния и замены ремня привода ГРМ:

1. снимаем правую опору силового агрегата и правый грязезащитный щиток моторного отсека

2. ..отворачиваем шесть болтов крепления верхней крышки ремня привода…

3.…головкой «на 16» — два болта 1, головкой «на 13» — три болта 2 и головкой «на 8» — болт 3.

4. Снимаем верхнюю крышку ремня привода ГРМ.

5. Головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня.


Полезный совет: Проверку и регулировку натяжения ремня привода ГРМ завод-изготовитель рекомендует выполнять с использованием специального прибора – тензометрического тестера. Без прибора можно приблизительно оценить натяжение ремня.

6. Если усилием большого и указательного пальцев руки удастся перекрутить ведущую ветвь ремня (в точке, расположенной между зубчатыми шкивами распределительного вала и насоса охлаждающей жидкости) больше, чем на 60°– 70°, то ремень натянут слабо и его необходимо подтянуть.

Для регулировки натяжения ремня следует:

1. Снять нижнюю крышку.

2. Головкой «на 8» с трещоткой отворачиваем два болта крепления нижней крышки ремня привода ГРМ.

3.  Болты крепления нижней крышки ремня привода ГРМ (для наглядности показано на снятом двигателе)

Снимаем нижнюю крышку ремня привода ГРМ:

Ослабив ключом «на 16» затяжку гайки крепления натяжного ролика, специальным ключом (подходит ключ для натяжения ремня привода ГРМ переднеприводных автомобилей ВАЗ) поворачиваем ролик против часовой стрелки, натягивая ремень.


В этом положении ролика затягиваем гайку его крепления. Провернув коленчатый вал по часовой стрелке за болт крепления его шкива на два оборота, снова проверяем натяжение ремня и при необходимости повторяем регулировку. Устанавливаем снятые детали в обратной последовательности.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов , верхнюю и нижнюю крышки ремня привода ГРМ (см. выше). При отворачивании болта крепления шкива коленчатого вала необходимо заблокировать вал от проворачивания. Для этого можно воспользоваться окном в картере сцепления, расположенным сверху под корпусом термостата. Проворачивая коленчатый вал (потребуется помощник), наблюдаем в окне за перемещением кожуха сцепления. Добиваемся, чтобы один из шести болтов крепления кожуха к маховику по явился в окне. Стопорим коленчатый вал от проворачивания, вставив лезвие силовой шлицевой отвертки между верхней стенкой окна в картере сцепления и головкой болта крепления кожуха.

Предупреждение:  Будьте аккуратны при выполнении этой операции, чтобы не повредить отверткой упругие пластины, соединяющие кожух с нажимным диском сцепления.
Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала и вынимаем отвертку из окна картера сцепления.

Снимаем шкив коленчатого вала.


При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.
Для последующего проворачивания коленчатого вала необходимо ввернуть на место болт крепления шкива.
Чтобы болт полностью ввернулся в резьбовое отверстие носка коленчатого вала, устанавливаем между болтом и носком вала проставку (втулку или набор шайб).
Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Проворачиваем коленчатый вал за болт крепления его шкива по часовой стрелке до момента совпадения метки 1 (лунки в форме треугольника) на зубчатом шкиве распределительного вала с меткой 2 (логотип «Дачия», через который проходит воображаемая вертикальная ось шкива) на крышке головки блока цилиндров.


Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе).

В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате).

На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм.
Изготовленное приспособление — установочный палец…

…вворачиваем в резьбовое отверстие блока цилиндров.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров, установочный палец 1 ввернется в отверстие до конца своей резьбы и упрется в отфрезерованную площадку 2 на щеке коленчатого вала (для наглядности показано на демонтированном двигателе и при снятом поддоне картера).


При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива.
Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.
Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.

Снимаем ремень привода ГРМ.

Предупреждение:  После снятия ремня коленчатый и распределительный валы не вращаем во избежание утыкания клапанов в поршни.
При замене ремня также следует заменить натяжной ролик.

Отворачиваем гайку его крепления и снимаем натяжной ролик.

Устанавливаем новые натяжной ролик и ремень привода ГРМ в обратной последовательности.

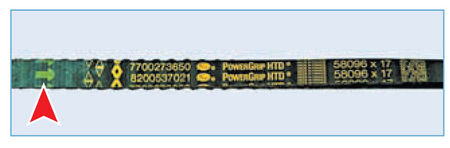

При установке ремня, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке):


Установив ремень на шкив коленчатого вала, заводим ремень под натяжной ролик и надеваем на шкивы распределительного вала и насоса охлаждающей жидкости. Натягиваем ремень привода ГРМ, как показано выше.
Вывернув установочный палец из отверстия в блоке цилиндров, проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива до момента совпадения метки на шкиве распределительного вала с меткой на крышке головки блока цилиндров. Затем вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров (см. выше) и при необходимости повторяем установку ремня.
Выворачиваем палец из отверстия в блоке цилиндров и устанавливаем на место резьбовую проб ку. Снятые детали устанавливаем в обратной последовательности.
Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом.
Для надежной работы двигателя и обеспечения заданного срока службы ремня привода ГРМ лучше проверить регулировку ремня на сервисе с применением тензометрического датчика.
