Проверка технического состояния передней подвески Hyundai Matrix

Примечания:

Все проверки работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески и стоек стабилизатора На чехлах не должно быть механических повреждений.

Выясните, нет ни на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, подрамника, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых опор, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые опоры подлежат замене при разрывах и одностороннем выпучивании резины, при подрезании их торцовых поверхностей. На резиновых деталях подвески не допускаются:

— признаки старения резины;

— механические повреждения.

На резинометаллических шарнирах не допускаются:

— признаки старения, трещины, одностороннее выпучивание резинового массива;

— отрыв резинового массива от арматуры. Неисправные детали замените.

Внимание:

Особое внимание обратите на механические повреждения деформации, трещины и пр.) элементов подвески, особенно рычагов и подрамника.

Рычаги подрамники Hyundai Matrix

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры.

Примечание:

При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и шаровых опорах. Попросите помощника нажать на педаль тормоза: если в этом случае ощутите люфт, неисправны шаровые опоры.

3. Снимите защитные крышки верхних опор телескопических стоек и осмотрите верхние опоры. В случае сильной деформации, местного выпучивания и отрыва от арматуры резинового массива опоры замените опору в сборе.

Телескопические стойки Hyundai Matrix

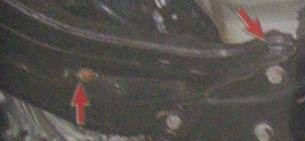

4. Проверьте сайлентблоки в местах крепления рычагов к подрамнику. В случае сильной деформации, местного выпучивания и отрыва от металлической втулки резинового массива сайлентблока замените его.

Проверка сайлентблоков Hyundai Matrix

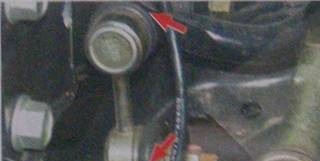

5. Проверьте состояние защитных чехлов шаровых пальцев стоек стабилизатора поперечной устойчивости. Если чехлы повреждены, замените стойки.

Проверка шаровых Hyundai Matrix

6. Проверьте наличие люфтов в местах крепления стоек стабилизатора поперечной устойчивости к штанге стабилизатора и к кронштейнам нижних рычагов. Если есть люфты шаровых пальцев, замените стойки.

Проверка люфтов Hyundai Matrix
