Снятие, проверка и установка задних барабанных тормозов Hyundai Matrix

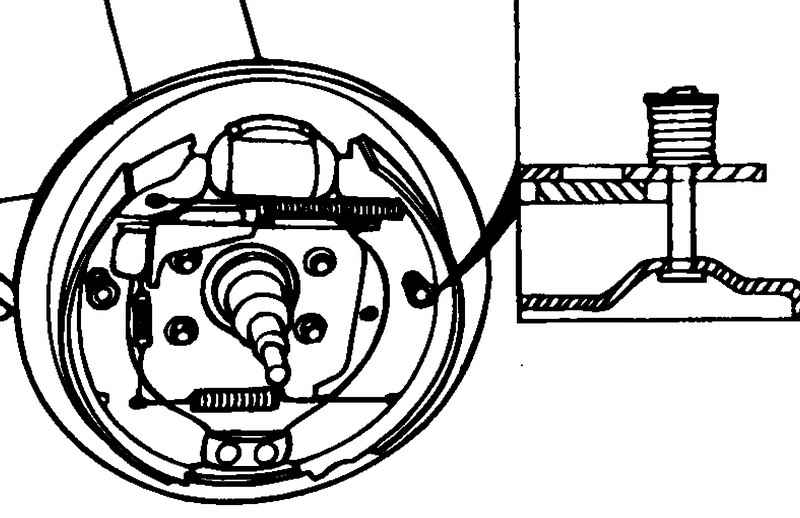

Рис. 6.42. Задние барабанные тормоза

Снятие

Снимите заднее колесо.

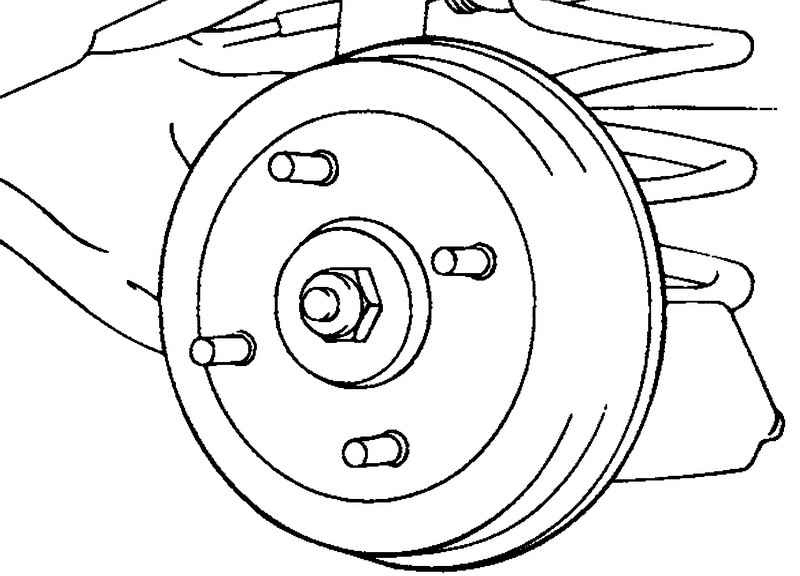

Рис. 6.43. Ступица заднего колеса

Отверните гайку крепления и снимите ступицу вместе с тормозным барабаном (рис. 6.43).

Снимите нижнюю возвратную пружину и пружины фиксации колодок.

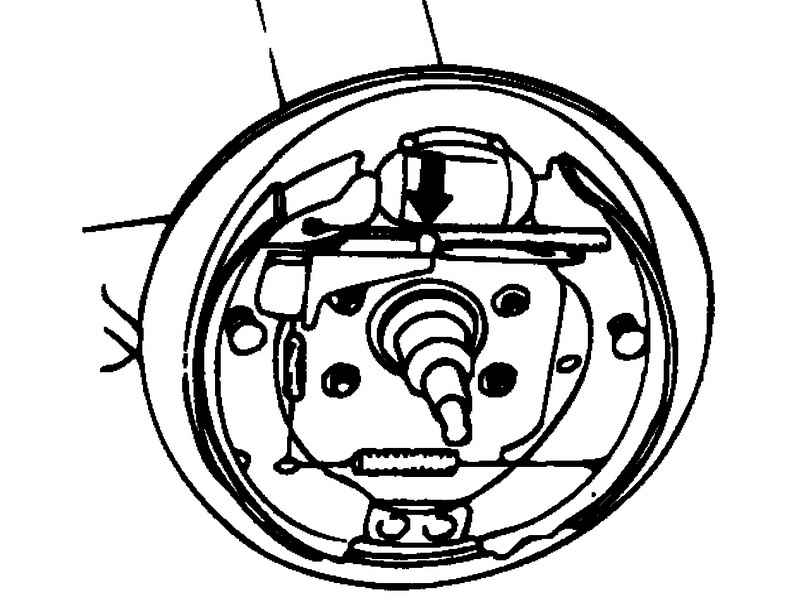

Рис. 6.44. Тормозные колодки и регулятор в сборе

Снимите тормозные колодки и регулятор в сборе (рис. 6.44).

Проверка

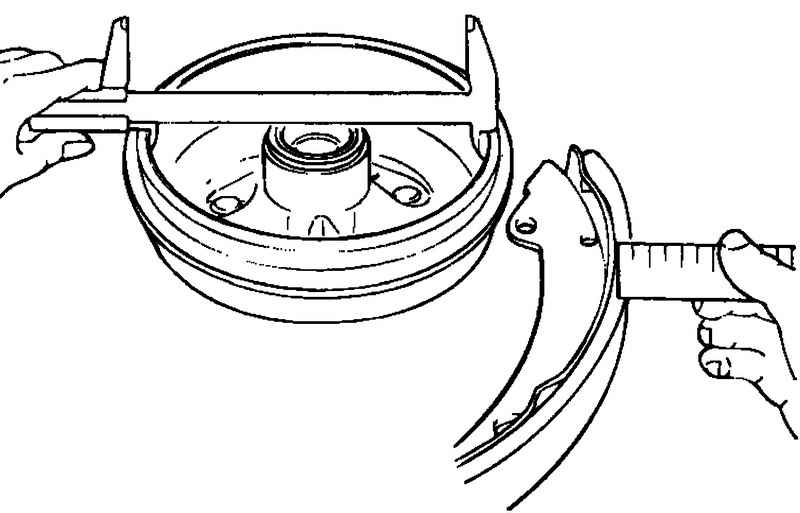

Рис. 6.45. Измерение толщины тормозных колодок

Измерьте толщину тормозных колодок (рис. 6.45).

Номинальная толщина колодки: 5,14 мм.

Предельная толщина колодки: 1,5 мм.

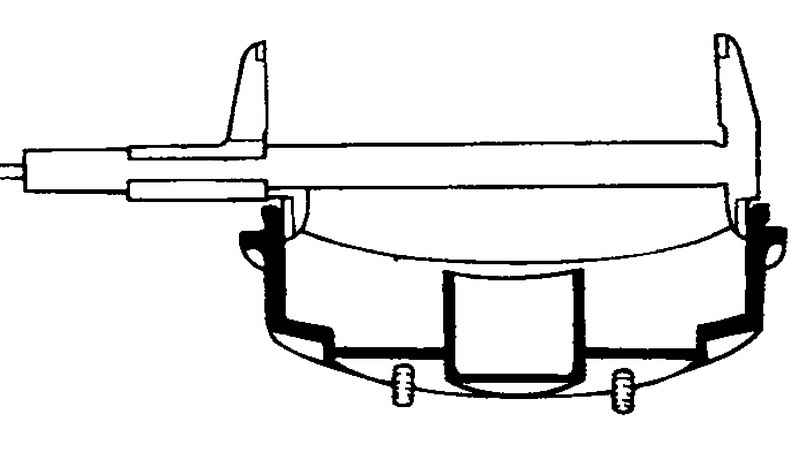

Рис. 6.46. Измерение внутреннего диаметра тормозного барабана

Измерьте внутренний диаметр тормозного барабана (рис. 6.46).

Проверьте биение тормозного барабана.

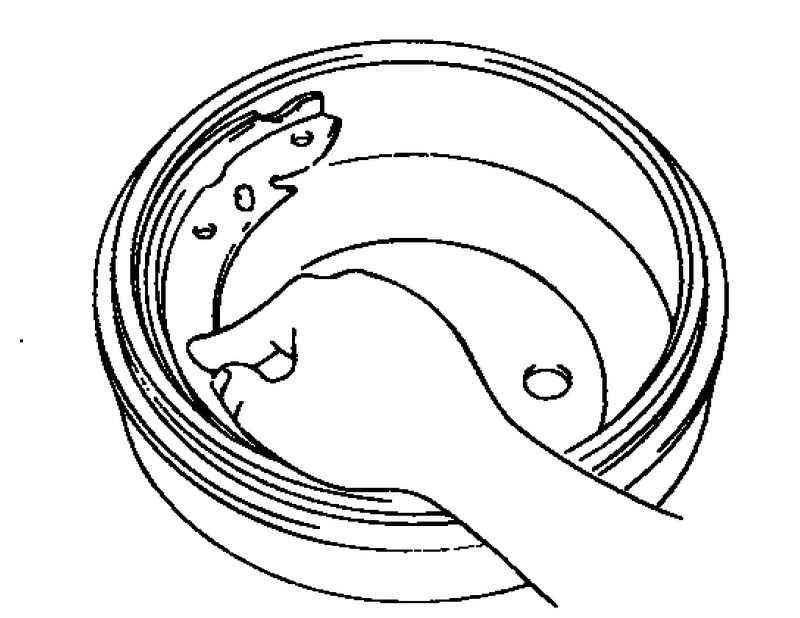

Рис. 6.47. Проверка полноты прилегания тормозных колодок и барабана

Проверьте полноту контакта колодки и тормозного барабана (рис. 6.47).

Внутренний диаметр и предельное биение тормозного барабана

Установка

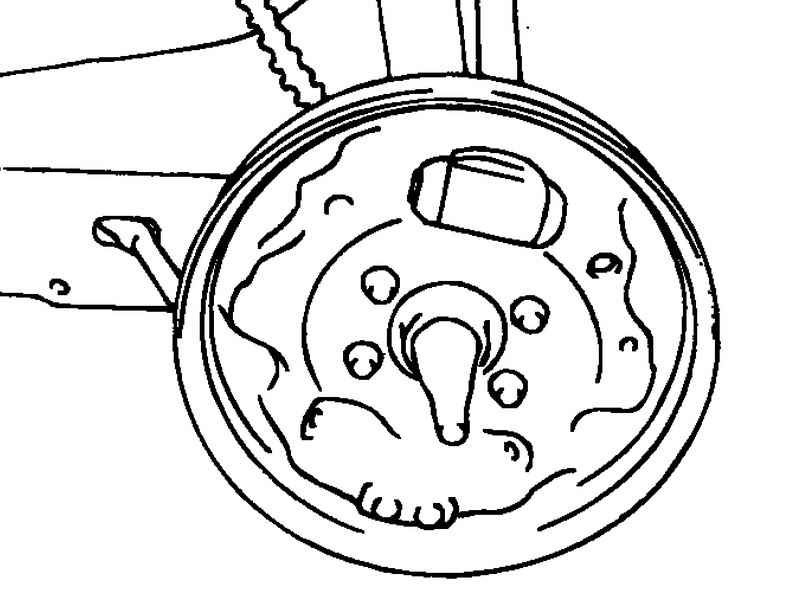

Рис. 6.48. Места нанесения смазки

Нанесите специальную смазку на места, указанные на рисунке (рис. 6.48).

Рис. 6.49. Схема установки пружины фиксации

Установите палец и пружину фиксации тормозной колодки (рис. 6.49).

Рис. 6.50. Установка верхней возвратной пружины

Нажмите на тягу и установите верхнюю возвратную пружину (рис. 6.50).

После сборки несколько раз нажмите на рычаг привода стояночного тормоза.
