Проверка внешнего освещения Peugeot 207

Детали и расходники:

• Дальний свет: лампа H1 - 55W (6216.98)
• Ближний свет: лампа H1 - 55W (6216.98)
• Стояночный огонь: лампа W5W (6216.A1)
• Передний указатель поворота: лампа PY21W (6216.A0)
• Дополнительный (повторитель) указатель поворотов : лампа W5W (6216.C1)
• Фонарь регистрационного знака: лампы W5W (6216.A1)
• Дополнительный стоп сигнал:  лампы W5W (6216.A1)
• Фонарь стоп-сигнала: лампа P21W (6216.A4)
• Противотуманный фонарь: лампа P21W (6216.A4)
• Фонарь заднего хода: лампа P21W (6216.A4)
• Указатель поворота: лампа PY21W (6216.A0)
• Стояночный огонь: лампа R5W (6216.C2)
• Противотуманная фара: лампа H11 - 55W (6216.A3)
• Фары с курсовой коррекцией: лампа H7 - 55W (6216.97)

Примечание:

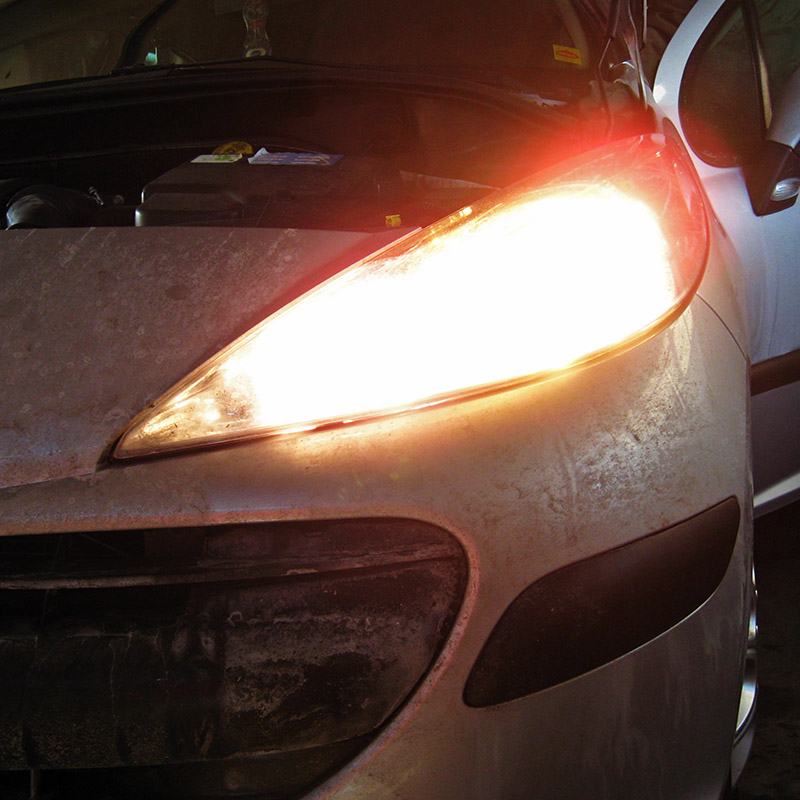

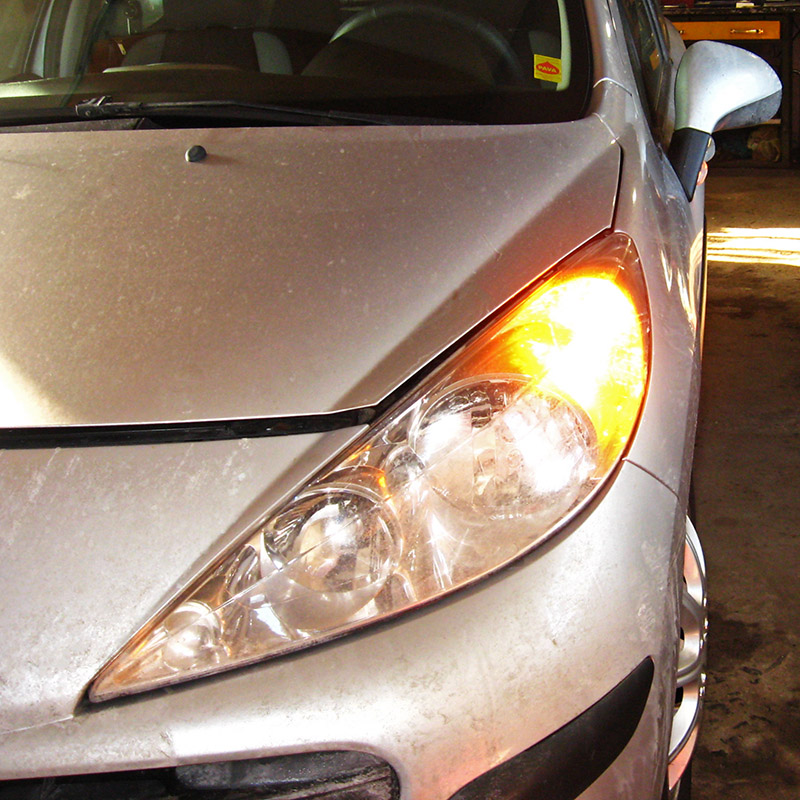

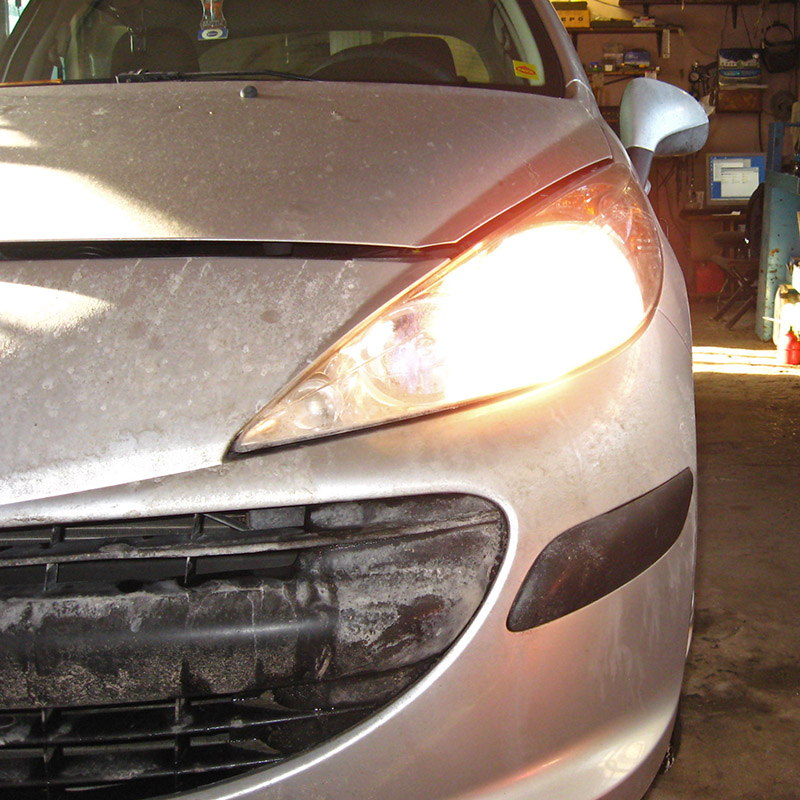

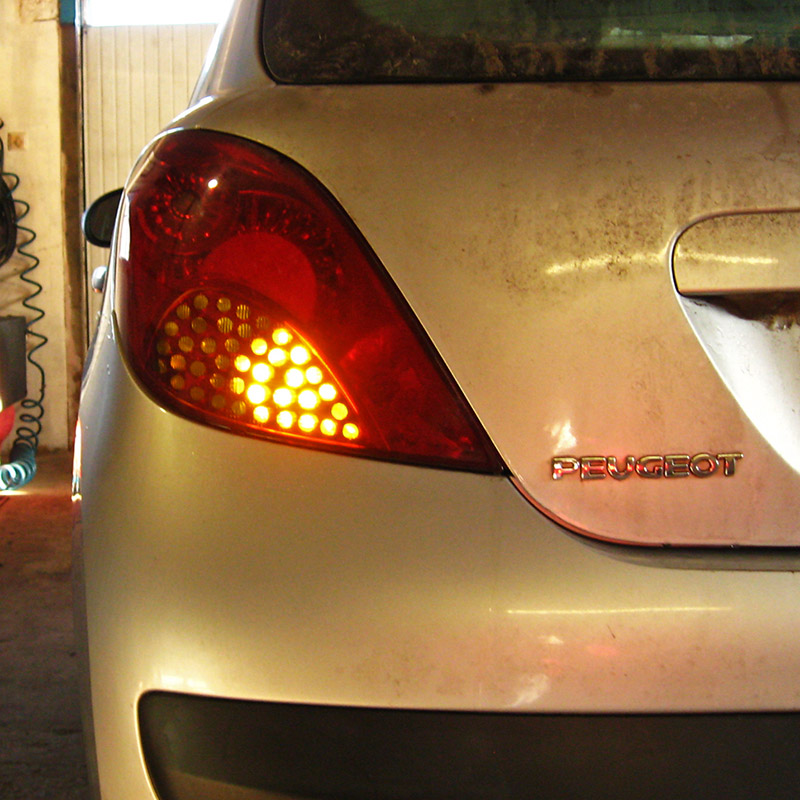

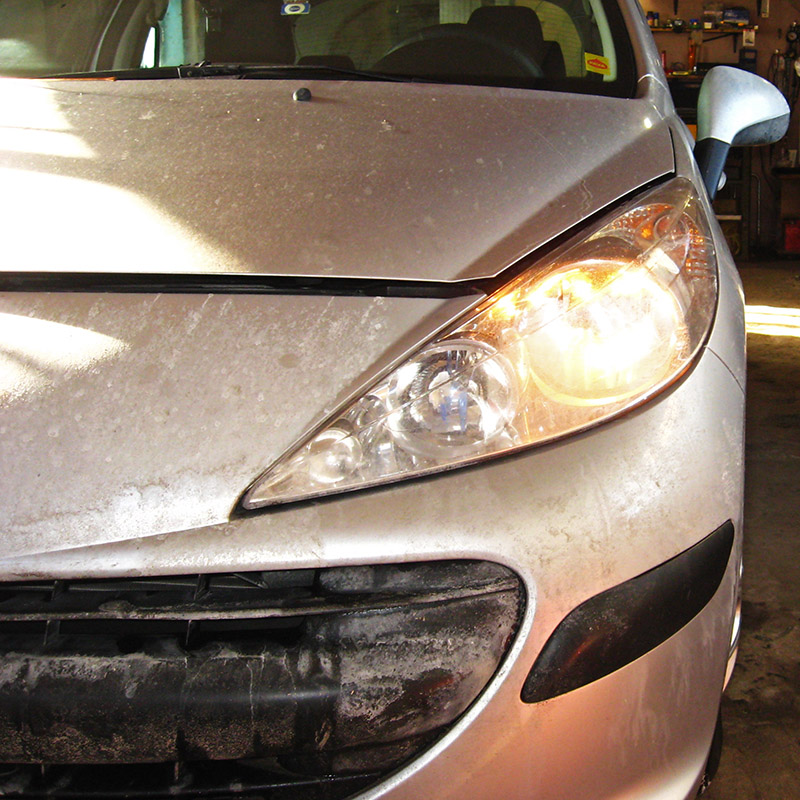

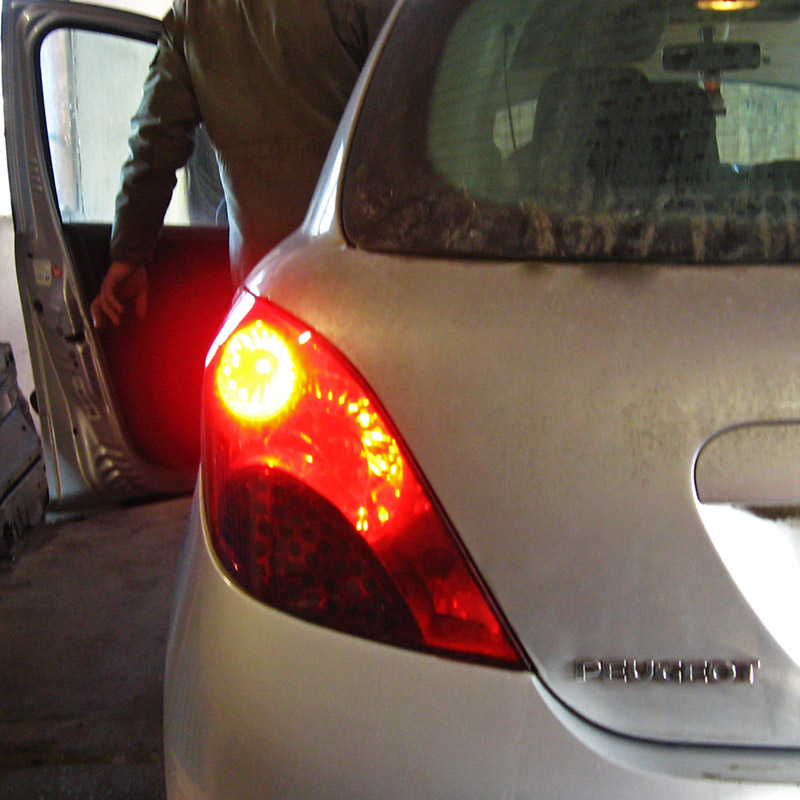

Проверьте внешнее освещение, поочередно включив габаритные огни, ближний свет фар, дальний свет фар, противотуманные фары на Пежо 207 (в некоторых комплекциях автомобиля), задний противотуманный фонарь, указатели поворотов и их повторители, аварийную сигнализацию, стоп-сигналы и фонари заднего хода.

После поездки под сильным дождем или мойки автомобиля рассеиватели фар и задних фонарей могут выглядеть побелевшими, что обусловлено разницей значений температуры воздуха внутри и снаружи фар. Это явление аналогично запотеванию стекол окон автомобиля изнутри во время дождя и не является признаком неисправности.

В зависимости от версии, используют 2 типа фар:

• Обычные блок-фары;
• Фары с эллипсоидным отражателем и курсовой коррекцией луча

Лампы блок-фары Пежо 207:

1 - дальний свет: лампа H1 - 55W;

2 - передний стояночный свет: лампа W5W;

3 - ближний свет: лампа H1 - 55W;

4 - указатель поворота: лампа PY21W.

Примечание:

В комплекциях автомобилей с элипсоидным отражением фар и  корекцией лучей дополнительно используются:

• противотуманная фара: лампа H11 - 55W;
• фары с курсовой коррекцией: лампа H7 - 55W.

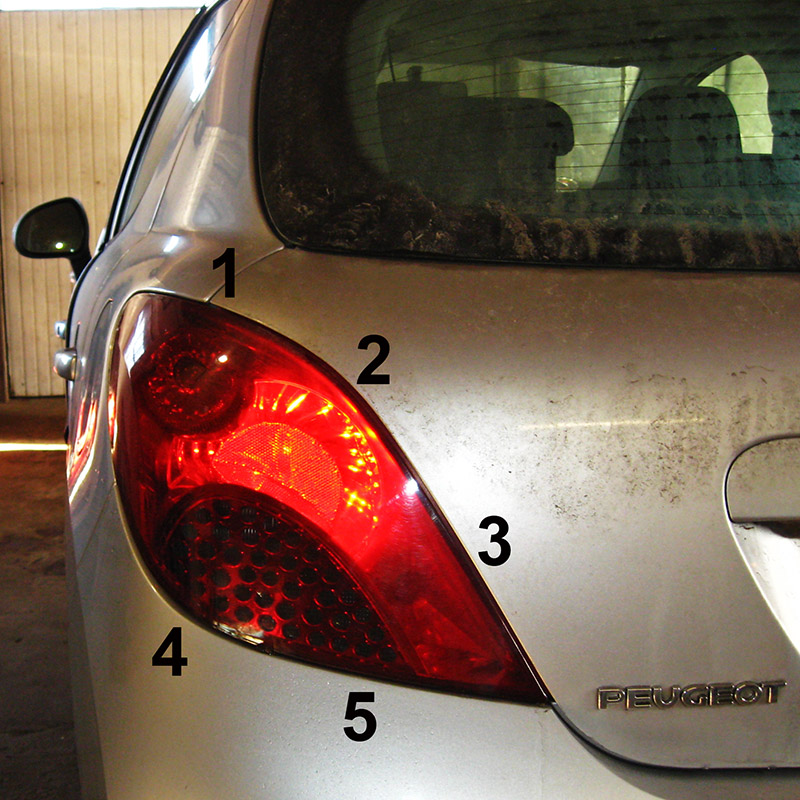

Лампы задних фонарей:

1 - фонарь стоп-сигнала: лампа P21W;

2 - стояночный огонь: лампа R5W;

3 - противотуманный фонарь: лампа P21W;

4 - фонарь заднего хода: лампа P21W;

5 - указатель поворота: лампа PY21W.

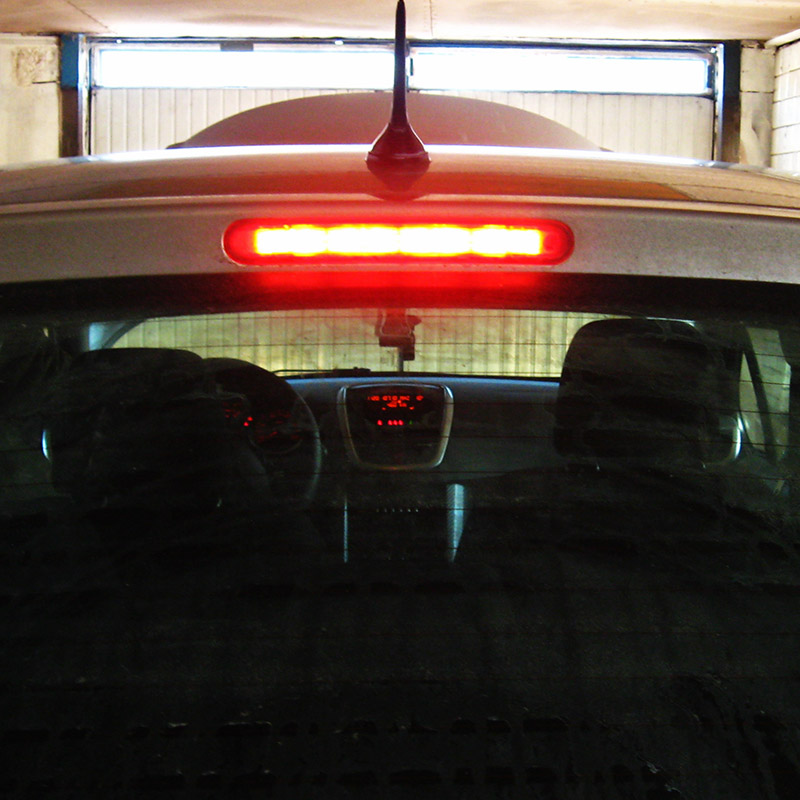

Дополнительный (повторитель) стоп-сигнал.

Дополнительный стоп сигнал Пежо 207: лампы W5W.

Фонарь подсветки регистрационного знака

Фонарь подсветки регистрационного знака: лампы W5W.

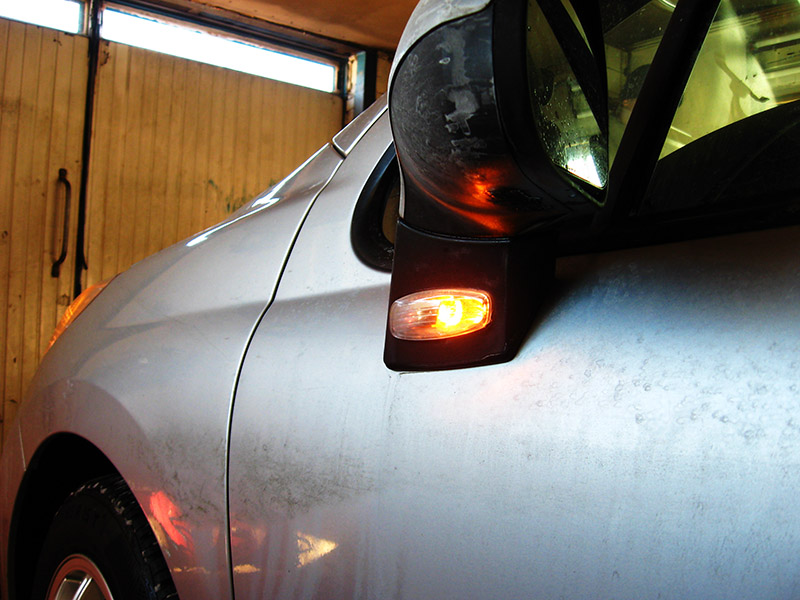

Дополнительный (повторитель) указатель поворотов:

Дополнительные указатели поворотов: лампы W5W.

В статье не хватает:

• Фото деталей и расходников
