Проверка внешних осветительных приборов Ford Focus 3

Проверьте работу фар, противотуманных фар, задних фонарей, дополнительного стоп-сигнала, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените.
На автомобилях применяют следующие типы ламп:
- в передних блок-фарах:

тип лампы PY21W (21 Вт);
2 - лампа дальнего света, тип лампы Н1 (55 Вт);
3 - лампа ближнего света, тип лампы Н7 (55 Вт);
4 - лампа переднего габаритного огня, тип лампы W5W (5 Вт);
ПРИМЕЧАНИЕ

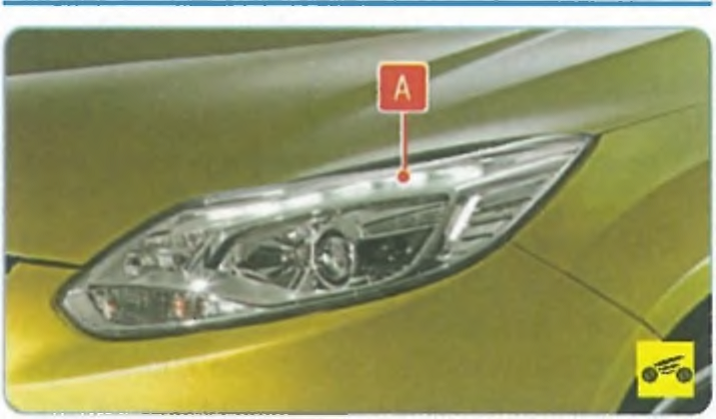

В зависимости от комплектации на автомобиле могут быть установлены биксеноновые фары с дневными ходовыми огнями А.

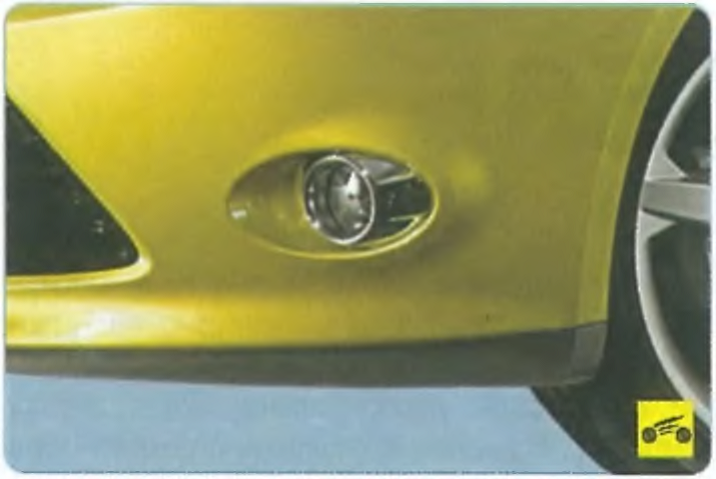

- лампа противотуманного фонаря, тип лампы Н11 (55 Вт);

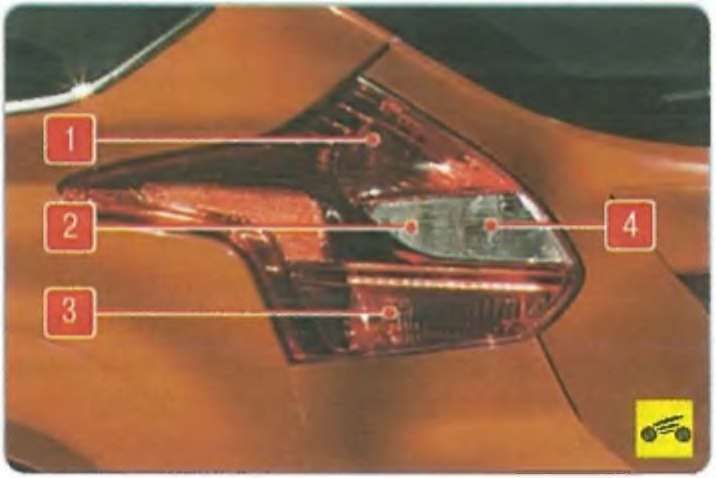

- в задних фонарях автомобиля с кузовом типа хэтчбек:

1 - лампа стоп-сигнала, тип лампы W5W (5 Вт);
2 - лампа света заднего хода, тип лампы W16W (16 Вт);
3 - лампа противотуманного фонаря и заднего габаритного огня, тип лампы P21W (21 Вт);
4 - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);

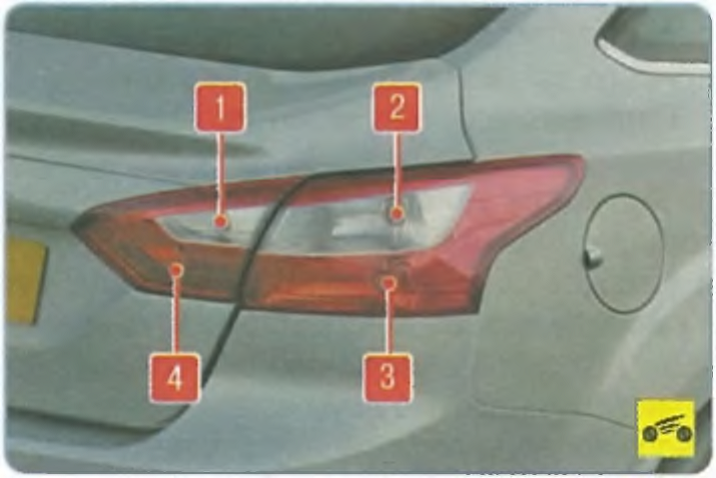

- в задних фонарях автомобиля с кузовом типа седан:

1 - лампа света заднего хода, тип лампы W16W(16 Вт);
2 - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);
3 - лампа противотуманного фонаря, тип лампы P21W (21 Вт);
4 - лампа заднего габаритного огня и стоп-сигнала, тип лампы P21/5W (21/5 Вт);

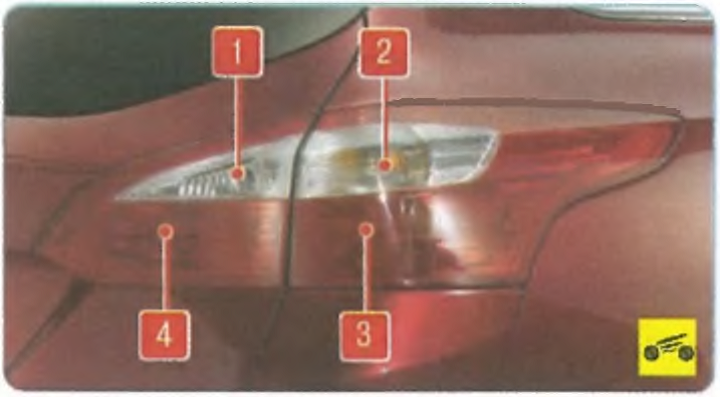

- в задних фонарях автомобиля с кузовом типа универсал:

1 - лампа света заднего хода, тип лампы W16W (16 Вт);
2 - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);
3 - лампа противотуманного фонаря, тип лампы P21W (21 Вт);
4 - лампа заднего габаритного огня и стоп-сигнала, тип лампы P21/5W (21 /5 Вт);

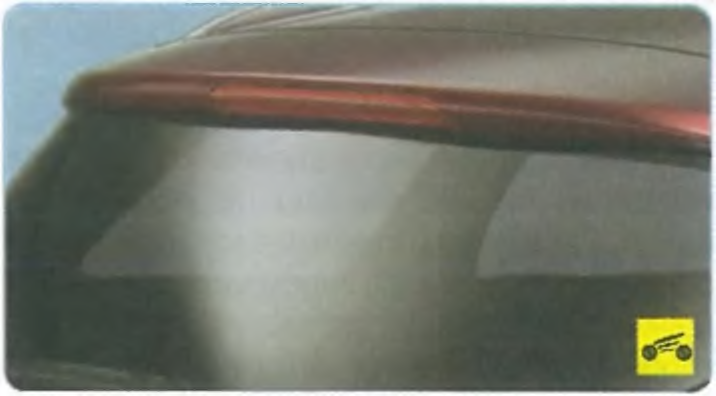

- светодиодные фонари дополнительного стоп-сигнала автомобилей с кузовами типа хэтчбек и универсал;

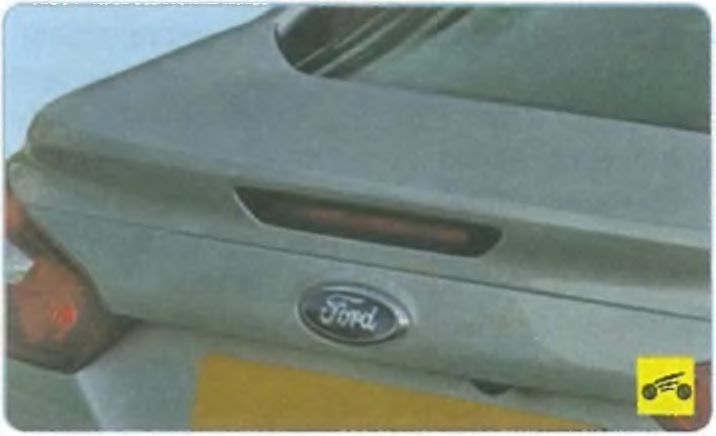

- светодиодные фонари дополнительного стоп-сигнала автомобиля с кузовом типа седан;

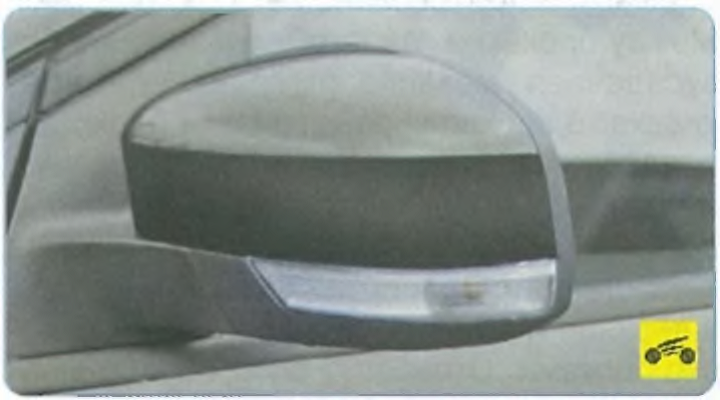

- лампа боковых указателей поворота в наружных зеркалах заднего вида, тип лампы WY5W (5 Вт);
- лампа фонарей освещения номерного знака, тип лампы W5W (5 Вт).

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
