Проверка внешних осветительных приборов Hyundai Santa Fe

Проверьте работу фар, задних фонарей, дополнительного стоппсигнала, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените (см. «Замена ламп», с. 228).
На автомобиле применяют следующие лампы:
– блоккфары
1 – лампа дальнего света, тип лампы Н7 (55 Вт);
2 – лампа переднего габаритного огня, тип лампы H6W (6 Вт);
3 – лампа ближнего света, тип лампы Н7 (55 Вт);
4 – лампа переднего указателя поворота, тип лампы PY21W (21 Вт);
ПРИМЕЧАНИЕ
В вариантном исполнении на автомобили устанавливают газоразрядные лампы ближнего света мощностью 35 Вт.

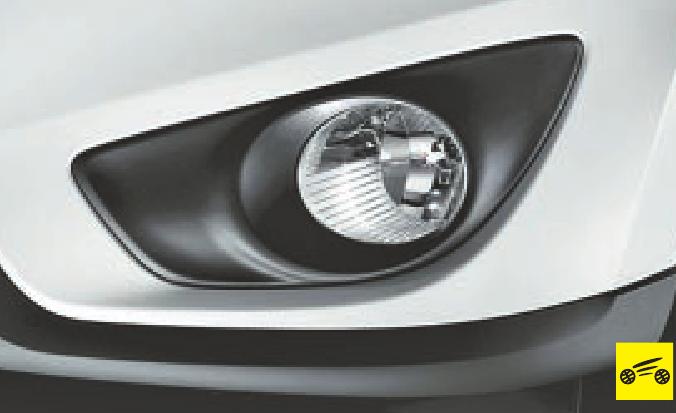

– противотуманная фара, тип лампы H27W (27 Вт);

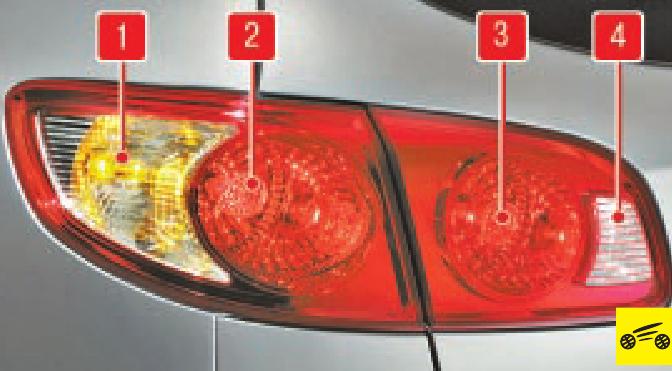

– задние фонари:
1 – лампа заднего указателя поворота, тип лампы PY21W (21 Вт);
2 – лампа стоппсигнала/заднего габаритного огня, тип P21/5W (21/5 Вт);
3 – лампа заднего габаритного огня, тип лампы W5W (5 Вт);
4 – лампа света заднего хода, тип лампы W16W (16 Вт);

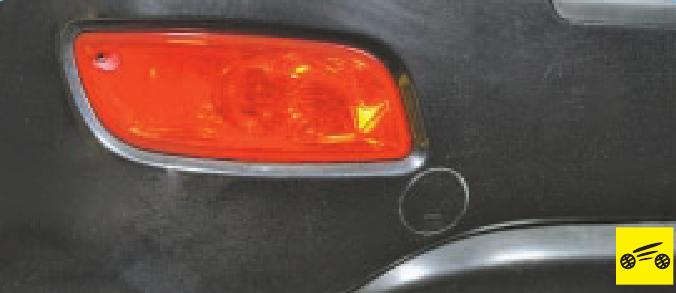

– лампа заднего противотуманного фонаря P21W (21 Вт)

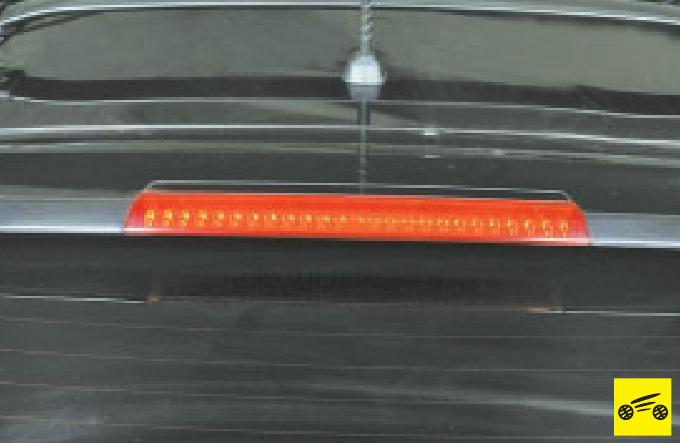

– дополнительный стоппсигнал – светодиодные источники света;

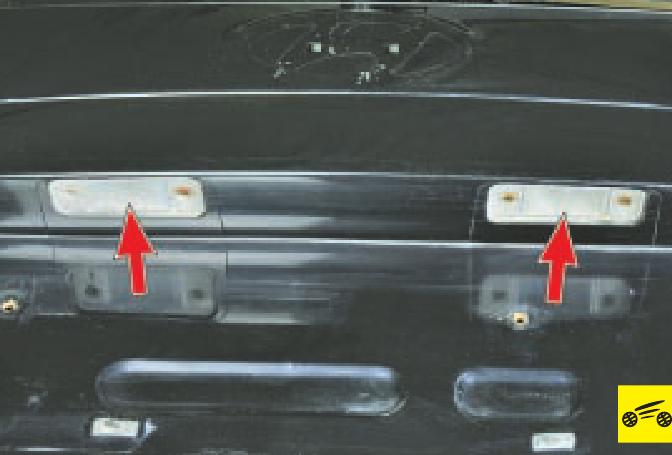

– лампы фонарей освещения номерного знака, тип ламп W5W (5 Вт).
В вариантном исполнении боковой указатель поворота может быть установлен…
…на передних крыльях автомобиля, тип лампы W5W (5 Вт)…
…или в корпусах наружных зеркал заднего вида
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим", ст.60-61
