Проверка внутренних диаметров направляющих втулок клапанов Toyota Camry

Инструменты:

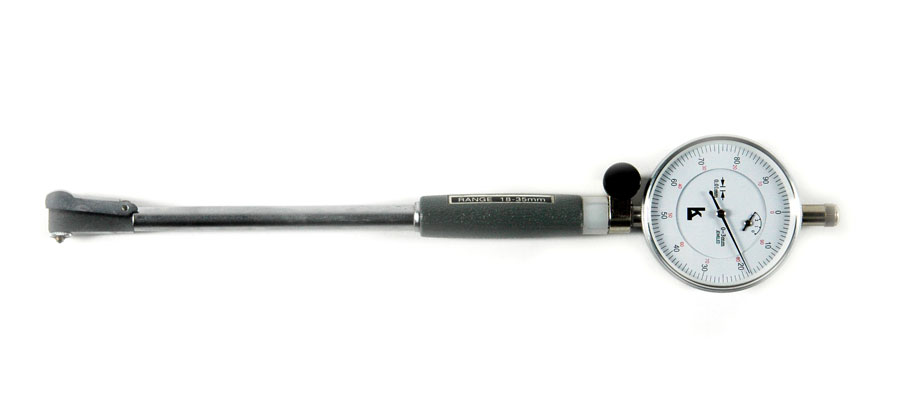

• Нутромер
• Насадка на вороток 10 мм
• Ключ торцевой

Детали и расходники:

• Впускной и выпускной клапан
• Направляющие втулки клапанов

1. Снимите головку блока цилиндров.

2. Проверьте внутренние диаметры направляющих втулок клапанов. С помощью нутромера измерьте внутренние диаметры направляющих клапанов на трех уровнях.

Внутренний диаметр втулки – 5,510–5,530 мм.

3. Произведите вычисление путем вычитания величины диаметра штока клапана и величины внутреннего диаметра направляющей втулки и установите таким образом величину стандартного люфта между штоком клапана и его направляющей.

Величина стандартного люфта:

впуск – 0,025–0,060 мм;

выпуск – 0,030–0,065 мм.

Максимальный допуск:

впуск – 0,08 мм;

выпуск – 0,10 мм.

Примечание:

Если зазор больше максимально допустимого, замените клапан и направляющую втулку.
