ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ПЕРЕДНЕЙ ДВЕРИ СО СТОРОНЫ ВОДИТЕЛЯ
Проверьте наличие проводимости сигнала между выводами разъема и выключателем центрального замка в положениях, указанных в таблице. Убедитесь также в отсутствии сигнала проводимости в положении «выключено»- «OFF».

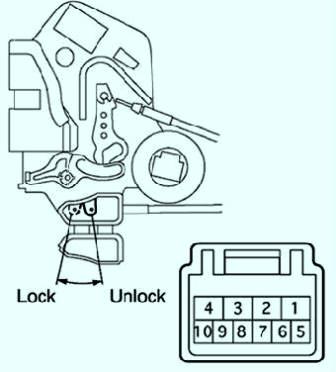

Рис. 1. Проверка выключателя центрального замка передней двери со стороны водителя
Если проводимость не соответствует данным в таблице, замените выключатель.
|
№ вывода разъема |
Положение выключателя |
Результат проверки |
|
5-8 |
LOCK |
Есть |
|
─ |
OFF |
Нет проводимости |
|
6-8 |
UNLOCK |
Нет |
Проверьте работу электропривода замка двери водителя в положениях, указанных в таблице. Соедините положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму с выводом «1», убедитесь, что защелка замка перешла в положение LOCK. Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение UNLOCK. Если работа электропривода не соответствует, замените замок.
|
Полярность |
Действие |
|
Батарея (+) – вывод 4 Батарея (─) – вывод 1 |
LOCK |
|
Батарея (+) – вывод 1 Батарея (─) – вывод 4 |
UNLOCK |
Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка двери со стороны водителя в положениях, указанных в таблице.
Рис. 2. Проверка работы электропривода замка двери водителя.
Если проводимость не соответствует данным в таблице, замените замок в сборе.
|
№ вывода разъема |
Положение выключателя |
Результат проверки |
|
7-8 |
LOCK |
Нет проводимости |
|
UNLOCK |
проводимость |
ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ПЕРЕДНЕЙ ДВЕРИ СО СТОРОНЫ ПАССАЖИРА

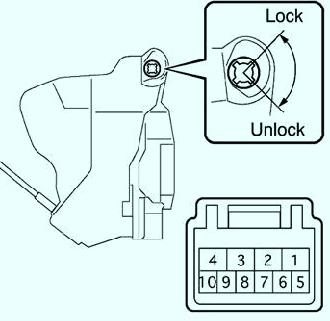

Рис. 3. Проверка выключателя центрального замка передней двери со стороны пассажира
Проверьте наличие проводимости сигнала между выводами разъема и выключателем центрального замка в положениях, указанных в таблице. Убедитесь также в отсутствии сигнала проводимости в положении «выключено»- «OFF». Если проводимость не соответствует данным в таблице, замените выключатель.
|
№ вывода разъема |
Положение выключателя |
Результат проверки |
|
9-7 |
LOCK |
Есть |
|
─ |
OFF |
Нет проводимости |
|
10-7 |
UNLOCK |
Нет |
Проверьте работу электропривода замка двери пассажира в положениях, указанных в таблице. Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

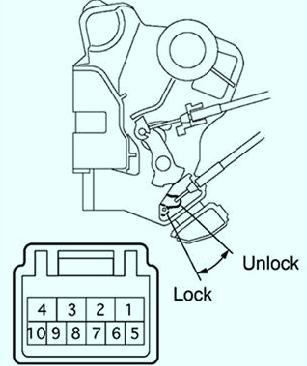

Рис. 4. Проверка работы электропривода замка передней двери со стороны пассажира
Если работа электропривода не соответствует описанной, замените замок в сборе.
|
Полярность |
Действие |
|
Батарея (+) – вывод 4 Батарея (─) – вывод 1 |
LOCK |
|
Батарея (+) – вывод 1 Батарея (─) – вывод 4 |
UNLOCK |
Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка двери со стороны пассажира в положениях, указанных в таблице. Если проводимость не соответствует данным в таблице, замените замок в сборе.
|
№ вывода разъема |
Положение выключателя |
Результат проверки |
|
7-8 |
LOCK |
Нет проводимости |
|
UNLOCK |
проводимость |
ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ЗАДНЕЙ ПРАВОЙ ДВЕРИ
Проверьте работу электропривода замка задней правой двери в положениях, указанных в таблице.
Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK». Если работа электропривода не соответствует описанной, замените замок в сборе.
|
Полярность |
Действие |
|
Батарея (+) – вывод 4 Батарея (─) – вывод 1 |
LOCK |
|
Батарея (+) – вывод 1 Батарея (─) – вывод 4 |
UNLOCK |

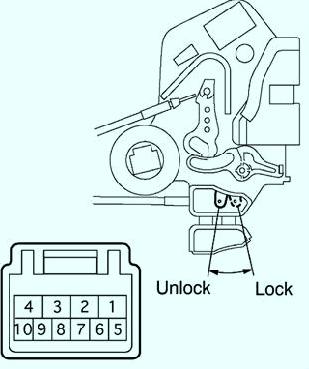

Рис.5. Проверка работы электропривода замка задней правой двери
Если проводимость не соответствует данным в таблице, замените замок.
|
№ вывода разъема |
Положение выключателя |
Результат проверки |
|
6-9 |
LOCK |
Нет проводимости |
|
UNLOCK |
проводимость |
ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

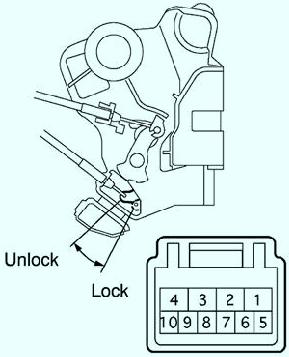

Рис. 6. Проверка работы электропривода замка задней левой двери
Проверьте работу электропривода замка задней левой в положениях, указанных в таблице (рис. 6).
Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK». Если работа электропривода не соответствует описанной, замените замок в сборе.
|
Полярность |
Действие |
|
Батарея (+) – вывод 4 Батарея (─) – вывод 1 |
LOCK |
|
Батарея (+) – вывод 1 Батарея (─) – вывод 4 |
UNLOCK |
Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка задней левой двери в положениях, указанных в таблице. Если проводимость не соответствует данным в таблице, замените замок в сборе.
|
№ вывода разъема |
Положение выключателя |
Результат проверки |
|
6-9 |
LOCK |
Нет проводимости |
|
UNLOCK |
проводимость |
ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ДВЕРИ БАГАЖНИКА
Проверьте работу электропривода замка двери багажника в положениях, указанных в таблице.
Соединив положительную клемму аккумуляторной батареи с выводом «1» и отрицательную клемму – с корпусом замка, убедитесь, что защелка замка перешла в положение «Open».
Если работа электропривода не соответствует описанной, замените замок в сборе.
