Проверка звукового сигнала Ниссан Х-Трейл 2007 - 2014

Примечание:

Звуковые сигналы играют важную роль в обеспечении безопасности дорожного движения. Поэтому, любую неисправность в их работе необходимо как можно быстрее обнаружить и устранить. Прежде всего необходимо будет проверить, не вышел ли из стоя предохранитель или само реле.

Где стоят звуковые сигналы на Ниссан Х-Трейл

На автомобиле установлены 2 звуковых сигнала: высокого и низкого тона. Они находятся за решеткой радиатора. Поэтому, перед тем, как проверить звуковые сигналы на Ниссан Х-Трейл, сначала нужно будет снять решетку.

Возможные причины неисправности звукового сигнала Ниссан Х-Трейл:

• Перегоревший предохранитель, расположенный в специальном блоке. Возможно, достаточно будет заменить плавкий предохранитель.
• Сгоревшее реле. Поскольку питание звукового сигнала происходит через предохранитель и реле, последнее также обязательно проверяется в монтажном блоке, и, при неисправности, заменяется на новое.
• Поломка клаксона. Для проверки можно взять элемент и напрямую подать питание через аккумуляторную батарею. При исправном звуковом сигнале появится сигнал.
• Короткое замыкание. Начинайте поиски с предохранительного гнезда, и дальше двигайтесь по цепи.
• Износ контактного кольца на руле. При необходимости, его нужно заменить на рабочее.
• Обрыв шлейфа на руле, где есть подушка безопасности.
• Износ прижимных контактов на колонке.
• Окисление контактов. Проверьте контактную группу на предмет образования ржавчины или следов окисления.
• Перегорела обмотка на клаксоне. Проблема решается путем замены.
• Нарушение электроконтакта.

Проверка предохранителя и реле звукового сигнала Ниссан Х-Трейл

1. Поднимите крышку капота и зафиксируйте ее упором.

2. В моторном отсеке, проверьте исправность предохранителя Ef34 (10A) и реле Er1, в блоке предохранителей и реле.

3. Если предохранитель и реле неисправны, замените их на новые. Если предохранитель снова перегорит, найдите короткое замыкание в электрической цепи.

Проверка звукового сигнала Ниссан Х-Трейл

1. Ключом на 10 мм снимите с аккумуляторной батареи «минусовую» клемму.

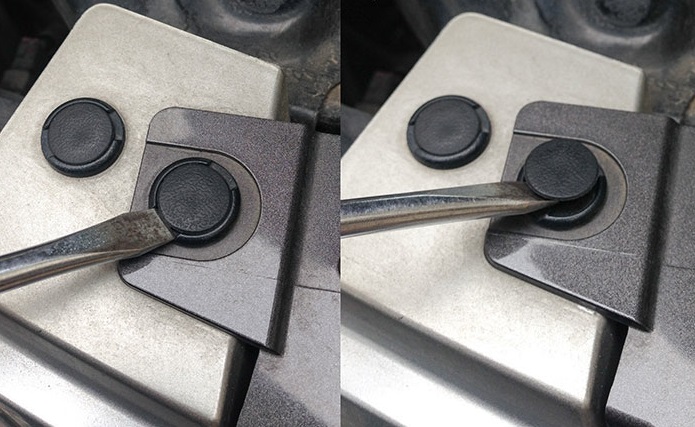

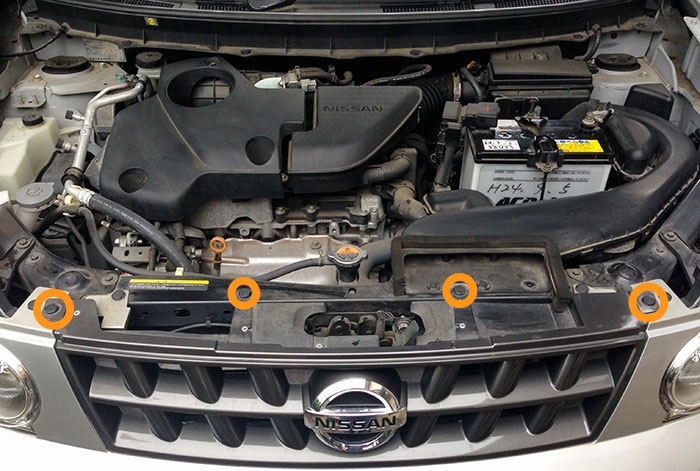

2. Плоской отверткой выдвините фиксаторы и вытяните 4 фиксатора крепления решетки радиатора.

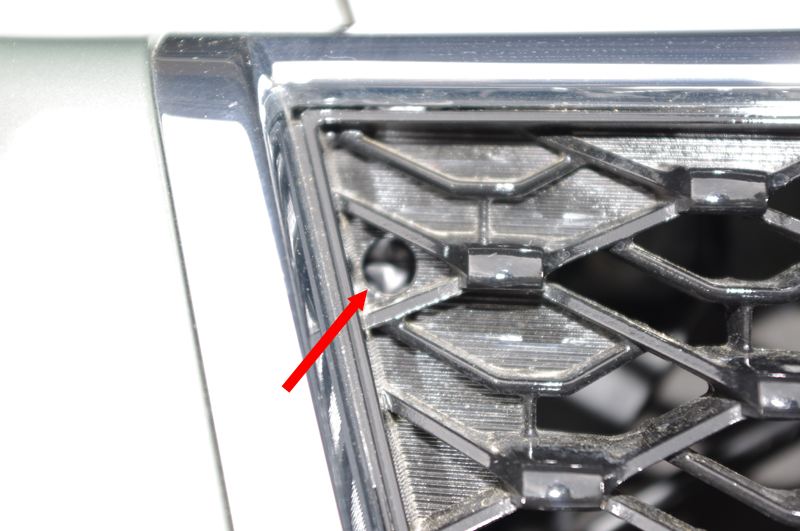

3. В углах решетки, с помощью плоской отвертки, через отверстия, поверните пластмассовые зажимы по часовой стрелке на 90 градусов и вытяните на себя.

4. Выведите из зацепления с бампером 4 защелки крепления решетки.

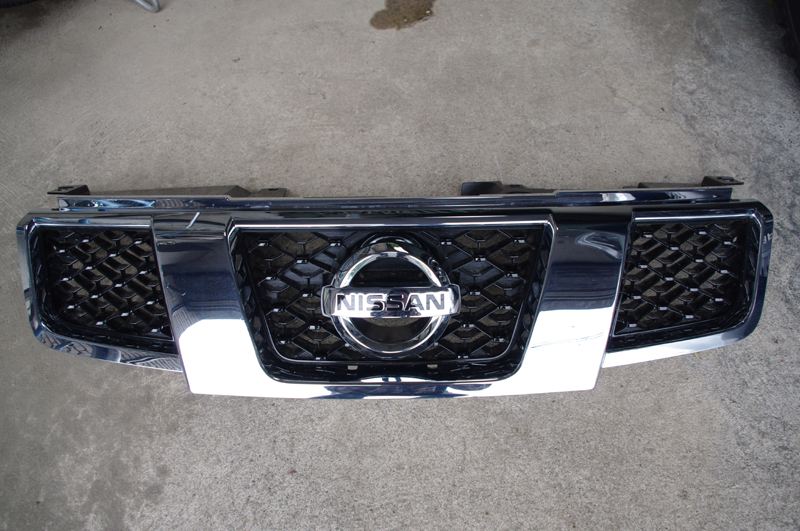

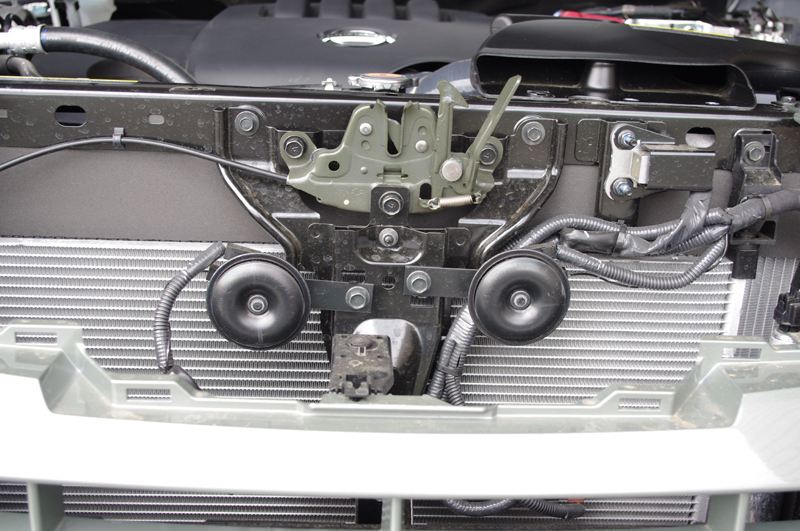

5. Снимите решетку радиатора. Так откроется доступ к звуковым сигналам.

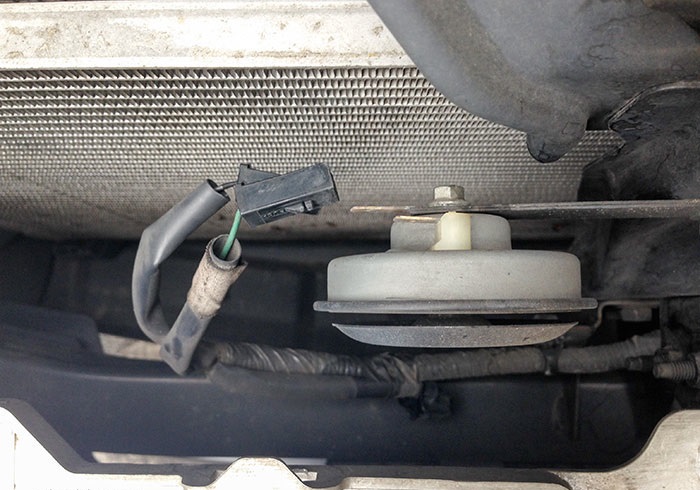

6. Нажмите на фиксатор и отсоедините от вывода звукового сигнала Ниссан Х-Трейл колодку.

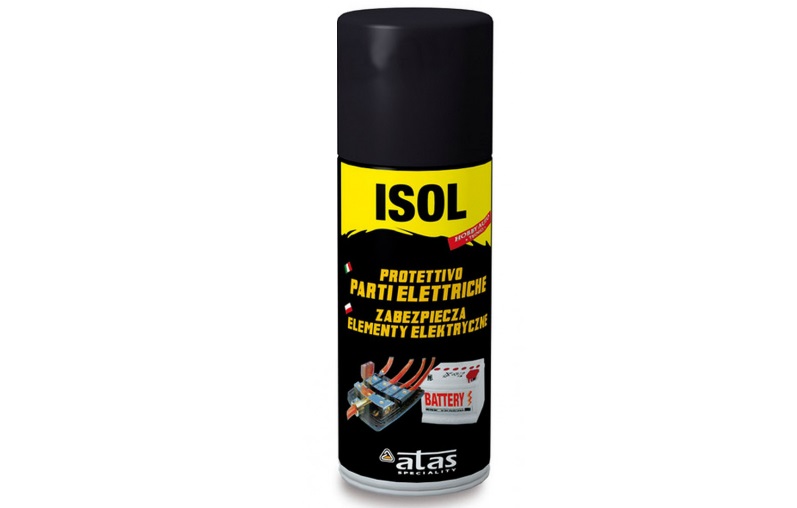

7. Проверьте разъем сигнала на наличие окислов и грязи. Если нужно, очистите его специальным очистителем электрических контактов.

8. Подсоедините к колодке звукового сигнала Ниссан Х-Трейл положительный щуп мультиметра, включенного в режиме измерения напряжения.

Отрицательный щуп соедините с массой и замерьте напряжение при нажатом выключателе звукового сигнала. Мультиметр должен показывать напряжение аккумуляторной батареи. Если напряжение отсутствует, это значит, что неисправна цепь питания звукового сигнала.

9. Для проверки звукового сигнала Ниссан Х-Трейл на наличие короткого замыкания, отрезком провода с врезанным в него предохранителем на 10 А, кратковременно соедините вывод звукового сигнала с плюсовым выводом АКБ. Если предохранитель перегорит, это значит, что в звуковом сигнале произошло короткое замыкание и его нужно будет заменить на новый.

10. После проверки звукового сигнала Ниссан Х-Трейл, подсоедините обратно колодки и установите решетку радиатора в порядке, обратном снятию.
