Расположение основных узлов и агрегатов автомобиля Renault Sandero

Расположение узлов и агрегатов в подкапотном пространстве автомобиля с двигателем 1,4-1,6 (8V):

1 – верхнее крепление амортизаторной стойки;
2 – крышка бачка омывателя ветрового стекла;
3 – указатель уровня масла в двигателе (измерительный щуп);
4 – блок ABS;
5 – катушка зажигания;
6 – крышка маслозаливной горловины;
7 – воздушный фильтр;
8 – вакуумный усилитель тормозов;
9 – бачок гидропривода тормозной системы;
10 – электронный блок управления двигателем (ЭБУ);
11 – расширительный бачок системы охлаждения;
12 – аккумуляторная батарея;
13 – монтажный блок реле и предохранителей;
14 – шланг воздухозаборника;
15 – бачок гидроусилителя рулевого управления;
16 – двигатель;
17 – свечи зажигания;
18 – масляный фильтр;
19 – насос гидроусилителя рулевого управления;
20 – правая опора силового агрегата

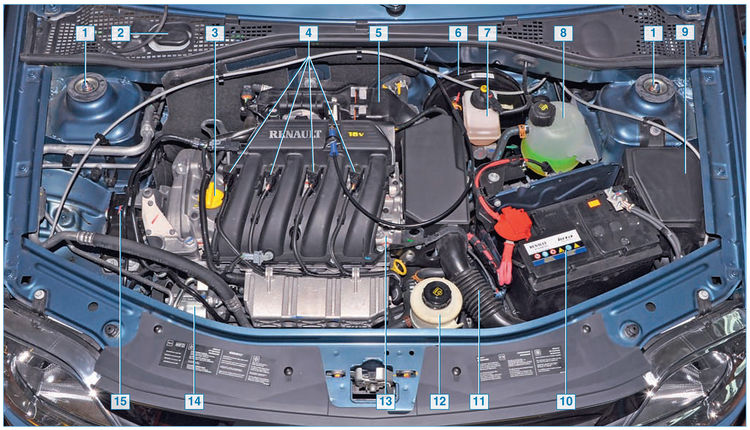

Расположение узлов и агрегатов в подкапотном пространстве автомобиля с двигателем 1,6 (16V):

1 – верхнее крепление амортизаторной стойки;
2 – крышка бачка омывателя ветрового стекла;
3 – крышка маслозаливной горловины;
4 – катушки зажигания;
5 – воздушный фильтр;
6 – вакуумный усилитель тормозов;
7 – бачок гидропривода тормозной системы;
8 – расширительный бачок системы охлаждения;
9 – монтажный блок реле и предохранителей;
10 – аккумуляторная батарея;
11 – шланг воздухозаборника;
12 – бачок гидроусилителя рулевого управления;
13 – двигатель;
14 – насос гидроусилителя рулевого управления;
15 – правая опора силового агрегата

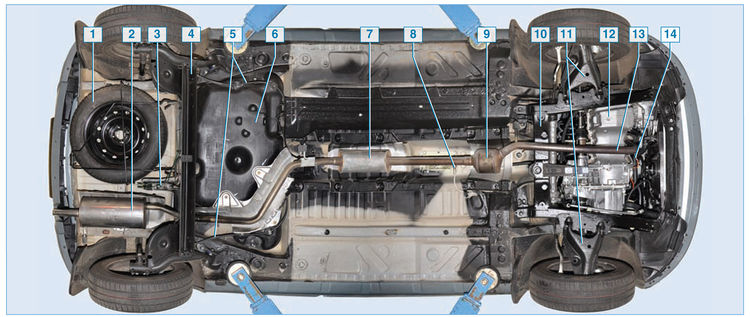

Вид снизу на автомобиль Sandero (защита силового агрегата для наглядности снята):

1 – запасное колесо;
2 – основной глушитель системы выпуска отработавших газов;
3 – регулятор давления в гидроприводе тормозных механизмов задних колес;
4 – балка задней подвески;
5 – задний трос стояночного тормоза;
6 – топливный бак;
7 – дополнительный глушитель системы выпуска отработавших газов;
8 – диагностический датчик концентрации кислорода;
9 – каталитический нейтрализатор;
10 – подрамник;
11 – рычаг передней подвески;
12 – силовой агрегат;
13 – приемная труба системы выпуска отработавших газов;
14 – управляющий датчик концентрации кислорода

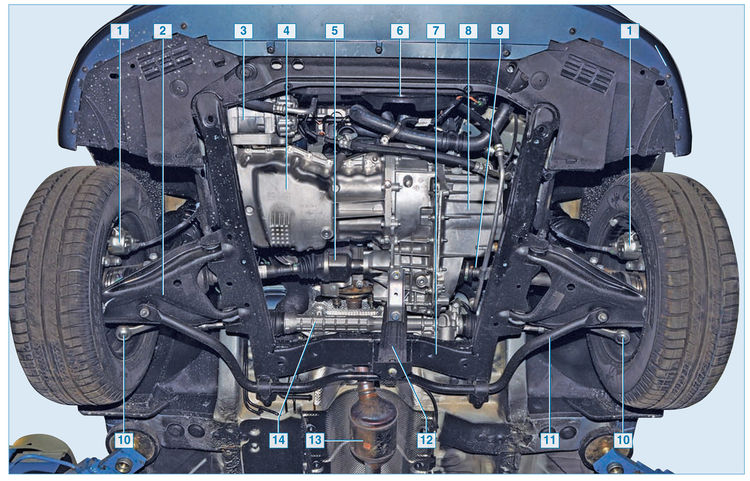

Вид снизу на переднюю часть автомобиля с двигателем 1,6 (16V) (защита силового агрегата для наглядности снята):

1 – тормозной механизм переднего колеса;
2 – рычаг передней подвески;
3 – компрессор кондиционера;
4 – поддон картера двигателя;
5 – привод правого колеса;
6 – вентилятор радиатора;
7 – подрамник;
8 – коробка передач;
9 – привод левого колеса;
10 – наконеч- ник рулевой тяги;
11 – штанга стабилизатора поперечной устойчивости;
12 – задняя опора силового агрегата;
13 – каталитический нейтрализатор;
14 – картер рулевого механизма
