Расположение предохранителей, плавких вставок и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями Шкода Октавия. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители Шкода Октавия и реле установлены в монтажных блоках, которые находятся в моторном отсеке (рис. 1299) и салоне (рис. 1300) автомобиля.
Реле и предохранители, расположенные в монтажном блоке предохранителей Шкода Октавия моторного отсека, а также защищаемые ими цепи приведены в табл. 23. Предохранители, установленные в монтажном блоке салона, и защищаемые ими цепи указаны в табл. 24.

Рис. 1299. Монтажный блок предохранителей Skoda Octavia, установленный в моторном отсеке.

Таблица 23
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ Шкода Октавия

1. Для получения доступа к монтажному блоку, расположенному в салоне...

Рис. 1301. Монтажный блок, установленный в салоне автомобиля.

Таблица 24
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ Шкода Октавия

2. ...осторожно подденьте крышку отверткой…

3. ...и снимите крышку.
ПРИМЕЧАНИЕ

На крышке закреплен пинцет для извлечения предохранителей из монтажных блоков.

4. Для получения доступа к монтажному блоку, расположенному в моторном отсеке сдвиньте фиксаторы (как указанно на фото), чтобы разблокировать крышку блока предохранителей...

5. ...и снимите крышку блока предохранителей, подняв ее вверх.

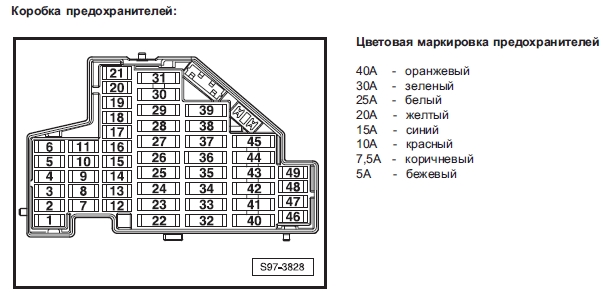

МАРКИРОВКА (СХЕМА) ПРЕДОХРАНИТЕЛЕЙ Шкода Октавия

6. Прежде чем заменить перегоревший предохранитель, выясните причину перегорания и устраните ее.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте сгоревшие предохранители Шкода Октавия перемычками или предохранителями, рассчитанными на другую силу тока, - это может привести к повреждению электрических цепей и оборудования и даже к пожару.
ПРИМЕЧАНИЕ
Предохранители окрашены в различные цвета, соответствующие определенной силе тока.

7. Захватите пинцетом предохранитель Skoda Octavia…

8. ...и извлеките его из контактного разъема
9.  Установите в контактный разъем предохранитель того же номинала, что и снятый.

См. также: Схема электрооборудования Шкода Октавия. Неисправности электрооборудования Шкода Октавия.
