Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. На автомобиле Mitsubishi Lancer установлены три монтажных блока с плавкими предохранителями: два блока в моторном отсеке и один в салоне под панелью приборов

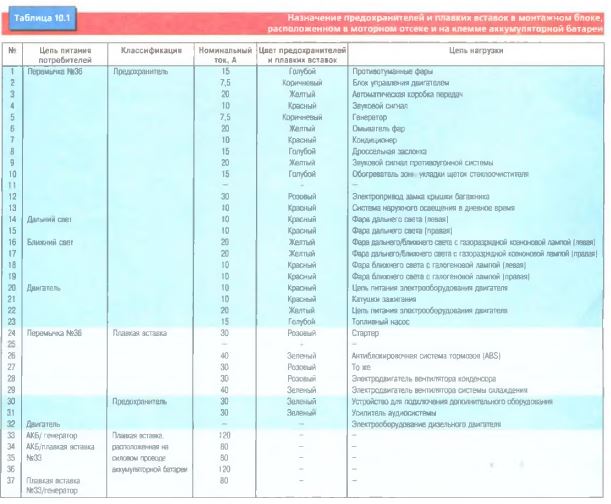

В монтажном блоке, размещенном в моторном отсеке (рис. 10.1), расположены следующие реле и предохранители:

Рис. 10.1. Монтажный блок, размещенный а моторном отсеке

Источник: Руководство по эксплуатации Mitsubishi Lancer X
