Разборка и ремонт стартера Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ накидной прямой на 10 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 13 мм
  • Головка на 19 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Отвертка плоская большая
  • Молоток средний
  • Щипцы для стопорных колец
  • Узкогубцы
  • Тестер

Детали и расходники:

  • Деревянный брусок
  • Стеклянная шкурка (мелкозернистая)
  • Детали стартера (шестерни, крышка, якорь и т.д) - при необходимости замены
  • Провода
  • Контрольная лампа
  • Моторное масло
  • Консистентная смазка

Разборка и ремонт стартера Шевроле Нива

1. Снимите стартер с автомобиля, как описано здесь.

Снятый стартер Chevrolet Niva

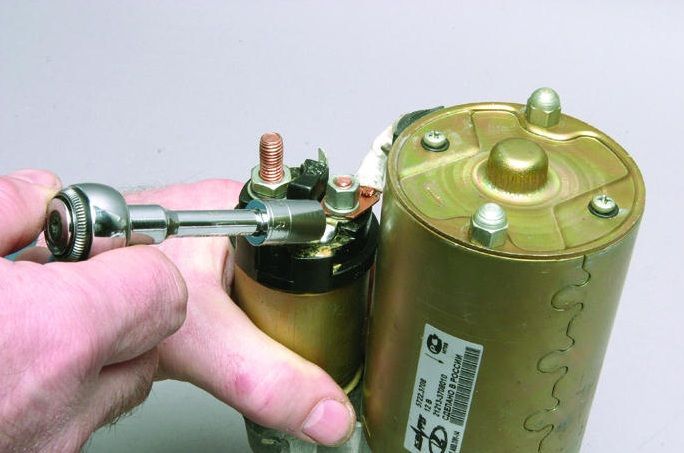

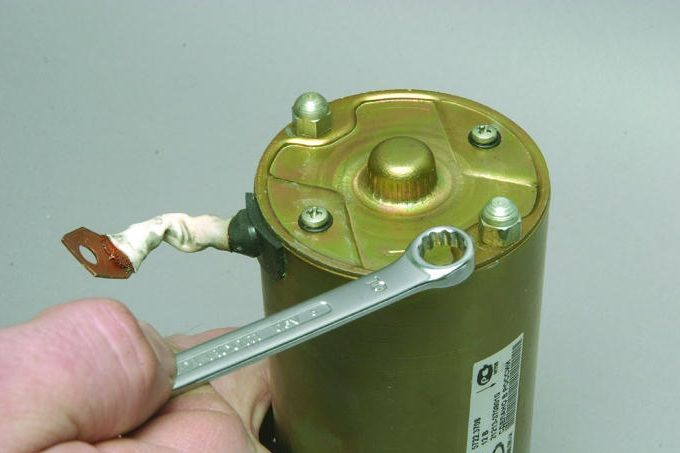

2. Отверните гайку и отсоедините клемму провода «положительных» щеток от контактного болта.

Откручивание гайки крепления клеммы провода положительных щеток к контактному болту стартера Chevrolet Niva

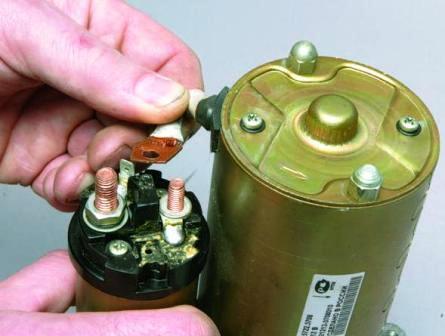

Отсоединение клеммы провода положительных щеток от втягивающего реле стартера Chevrolet Niva

3. Головкой на 8 мм отверните два болта крепления тягового реле и снимите его.

Откручивание болтов крепления тягового реле к стартеру Chevrolet Niva

Снятие тягового реле стартера Chevrolet Niva

4. Снимите прокладку и пружину тягового реле.

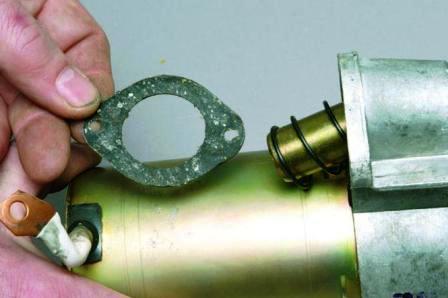

Снятие прокладки тягового реле стартера Chevrolet Niva

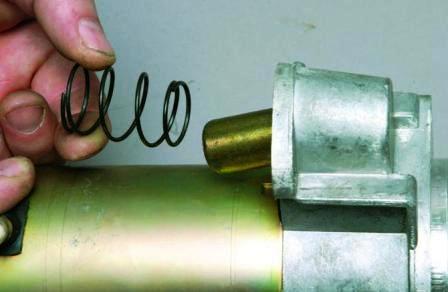

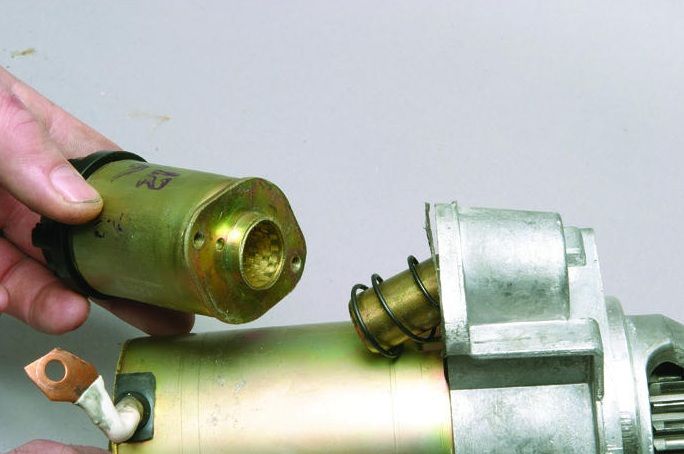

Снятие пружины тягового реле стартера Chevrolet Niva

5. Выньте якорь тягового реле, приподняв его вверх, чтобы петля якоря снялась с рычага.

Извлечение якоря из корпуса тягового реле стартера Chevrolet Niva

6. Накидным ключом на 10 мм отверните две гайки стяжных шпилек.

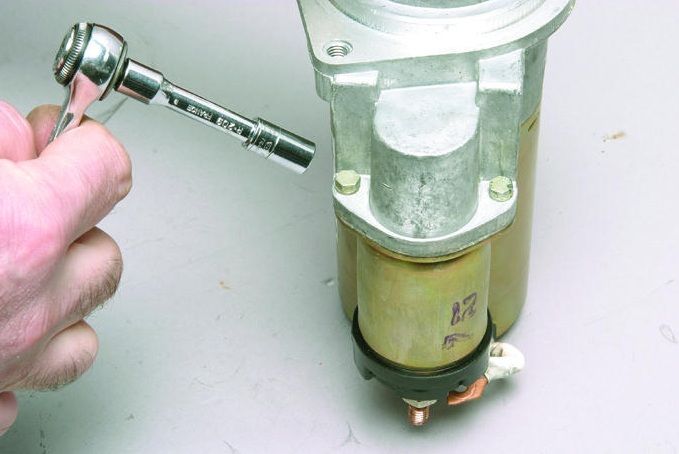

Отворачивание гаек стяжных шпилек стартера Chevrolet Niva

7. Снимите статор вместе с якорем со шпилек крышки.

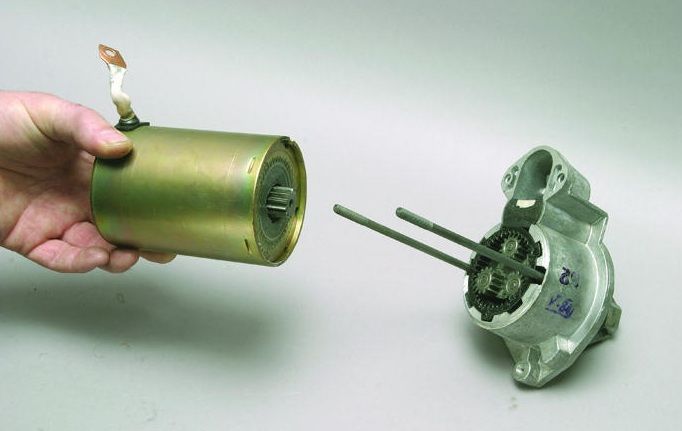

Снятие статора с якорем со шпилек крышки стартера Chevrolet Niva

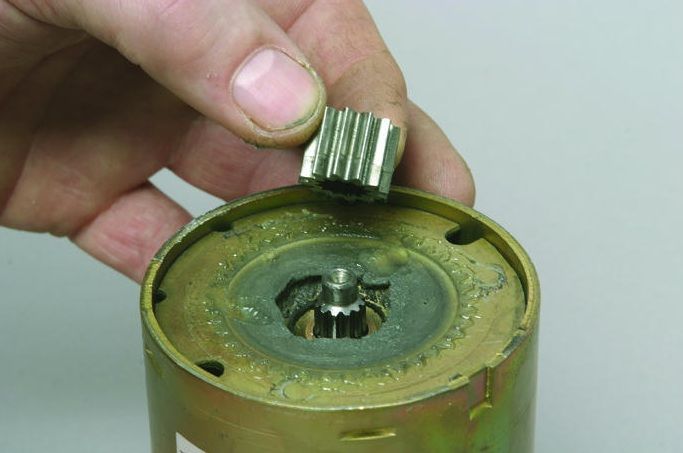

8. Снимите с вала якоря центральную шестерню.

Снятие центральной шестерни с вала якоря стартера Chevrolet Niva

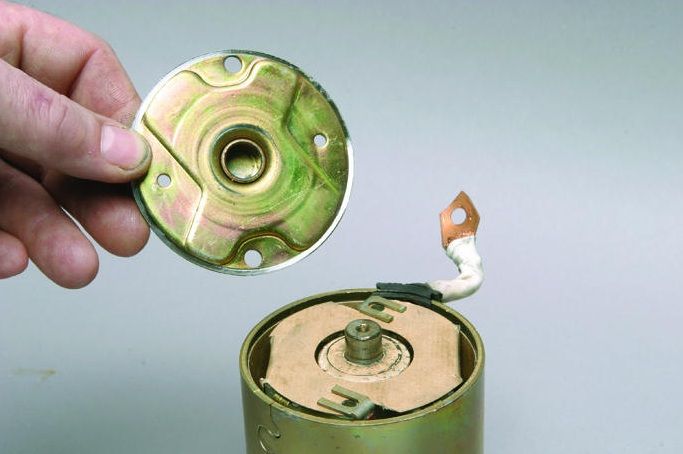

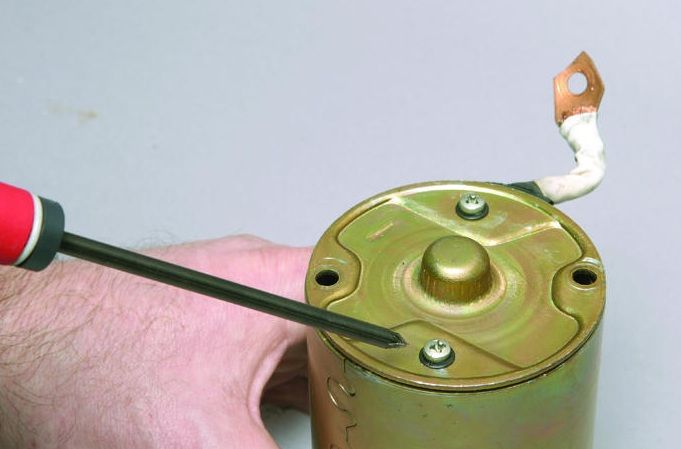

9. Крестовой отверткой отверните два винта и снимите заднюю крышку стартера.

Отворачивание винтов крепления задней крышки стартера Chevrolet Niva

Снятие задней крышки стартера Chevrolet Niva

10. Затем снимите щеткодержатель.

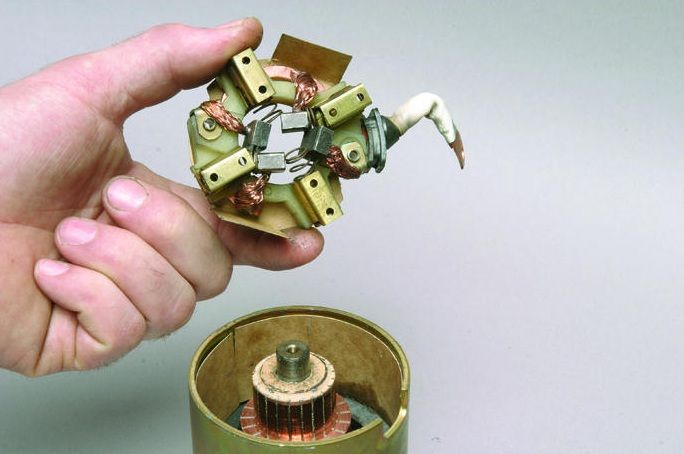

Снятие щеткодержателя из стартера Chevrolet Niva

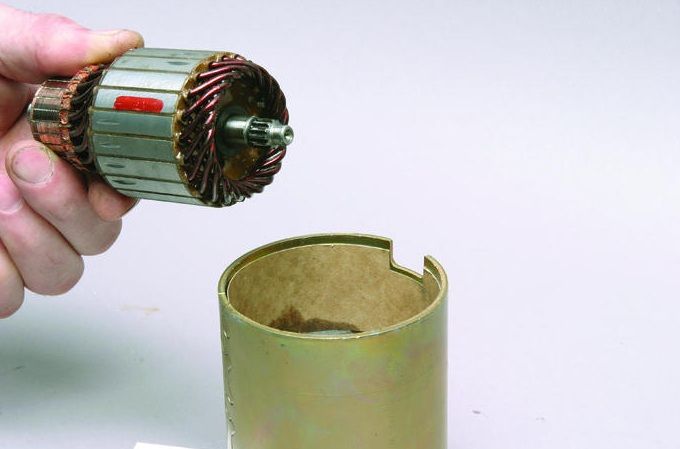

11. Выньте из статора якорь и опору вала якоря.

Извлечение якоря из статора стартера Chevrolet Niva

Снятие опоры вала якоря стартера Chevrolet Niva

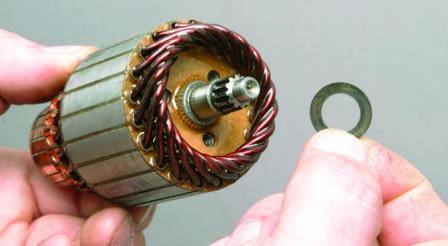

12. Снимите с оси якоря регулировочную шайбу.

Снятие регулировочной шайбы с оси якоря стартера Chevrolet Niva

13. Выньте три планетарных шестерни привода.

Снятие планетарных шестерней привода ведущей шестерни стартера Chevrolet Niva

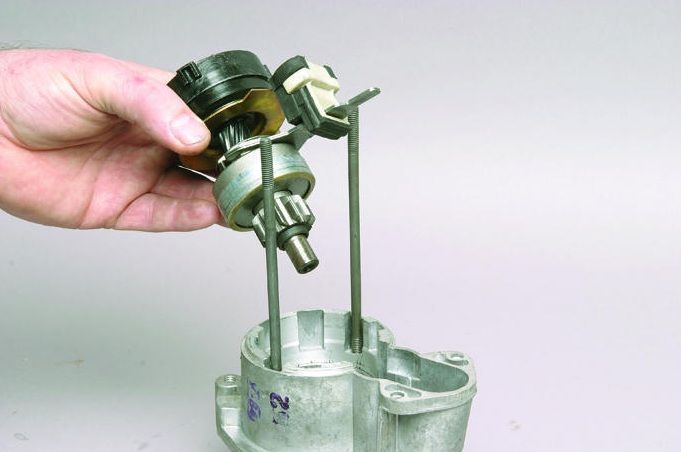

14. Нажимая пальцем на шестерню привода, отверткой подденьте опору рычага и снимите привод в сборе с опорой вала привода и рычагом.

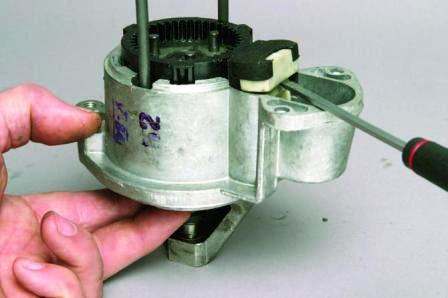

Поддевание опоры рычага привода ведущей шестерни стартера Chevrolet Niva

Снятие привода с рычагом из крышки стартера Chevrolet Niva

15. Снимите опору с рычага привода.

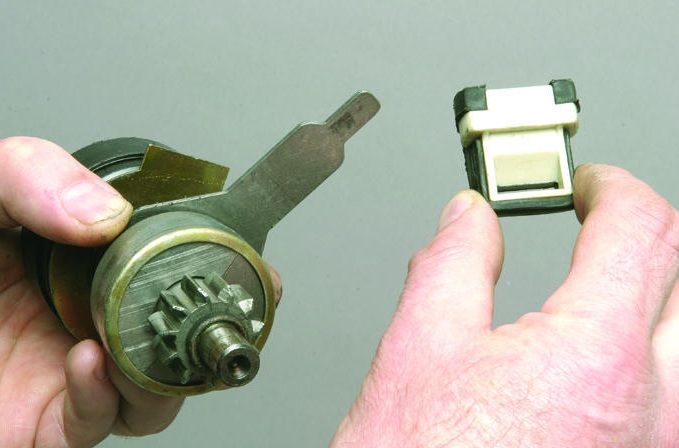

Снятие опоры с рычага привода ведущей шестерни стартера Chevrolet Niva

16. Установите торцевую поверхность коронной шестерни на деревянный брусок.

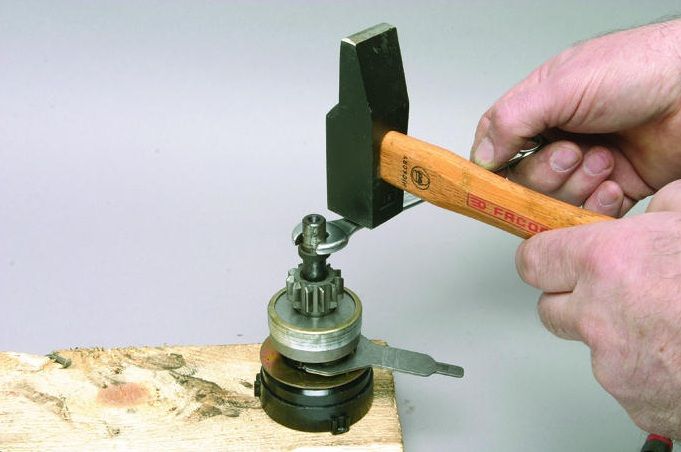

17. Расположив губки рожкового ключа на 13 мм на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессуйте ограничительное кольцо.

Снятие ограничительного кольца шестерни привода стартера Chevrolet Niva

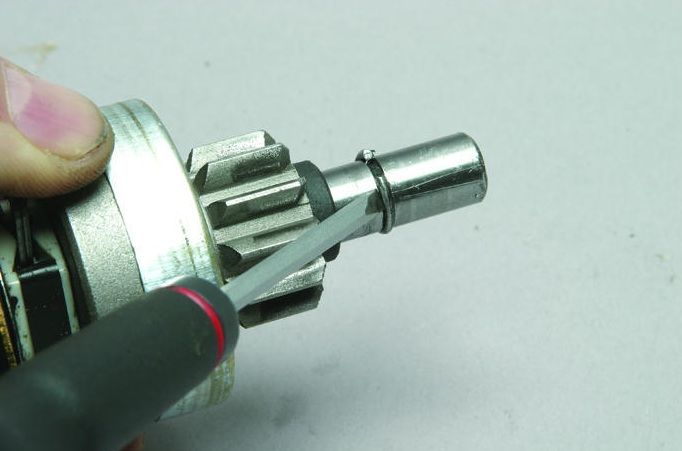

18. Подденьте отверткой запорное кольцо и снимите его.

Поддевание отверткой запорного кольца шестерни привода стартера Chevrolet Niva

Снятие запорного кольца с вала шестерни привода стартера Chevrolet Niva

19. Cнимите ограничительное кольцо хода шестерни привода.

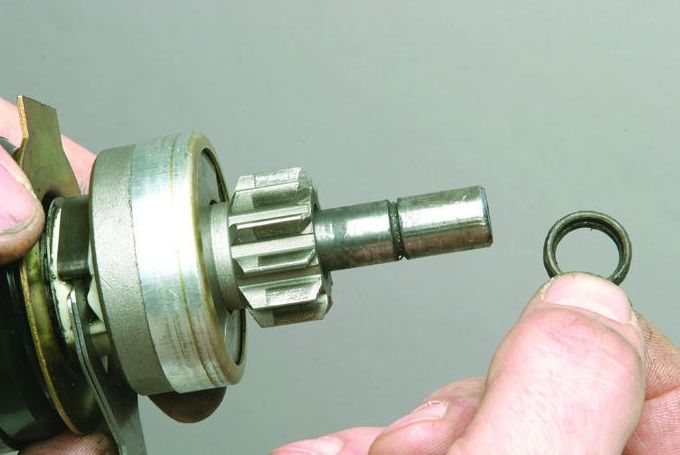

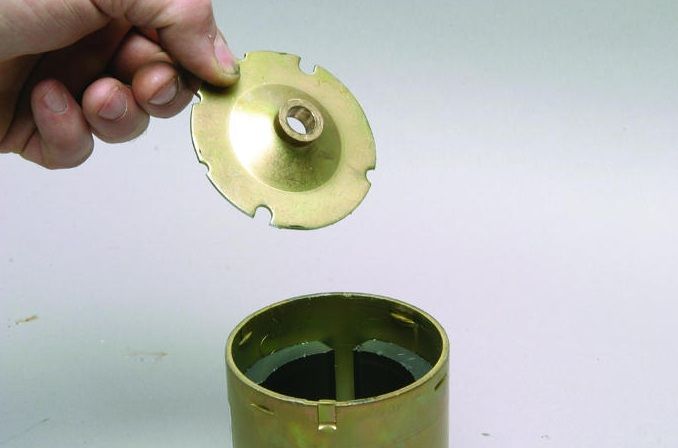

Снятие ограничительного кольца шестерни привода стартера Chevrolet Niva

20. Снимите привод в сборе.

Снятие механизма привода стартера Chevrolet Niva

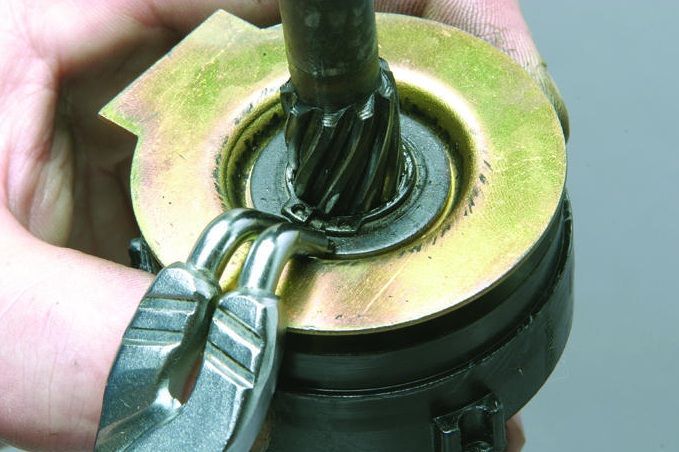

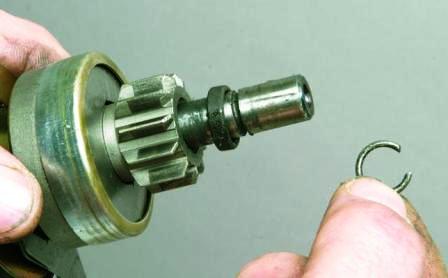

21. Щипцами разожмите стопорное кольцо и снимите его.

Разжатие щипцами стопорного кольца шестерни привода стартера Chevrolet Niva

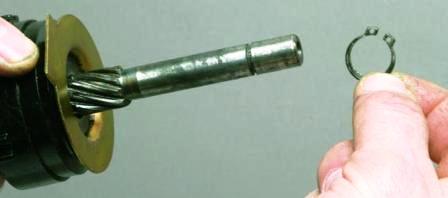

Снятие стопорного кольца шестерни привода стартера Chevrolet Niva

22. Снимите шайбу и опору вала привода.

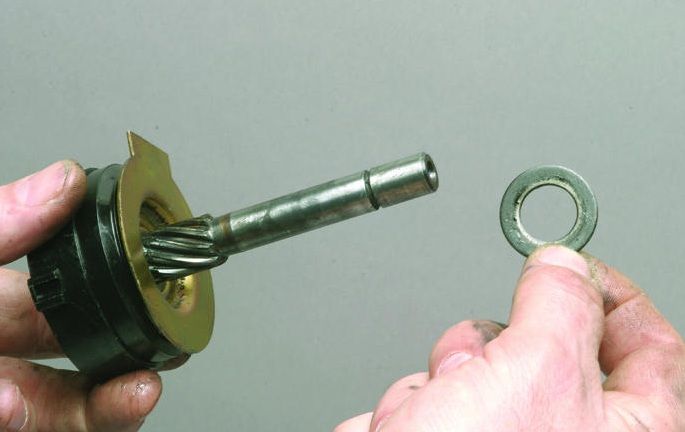

Снятие шайбы с вала привода стартера Chevrolet Niva

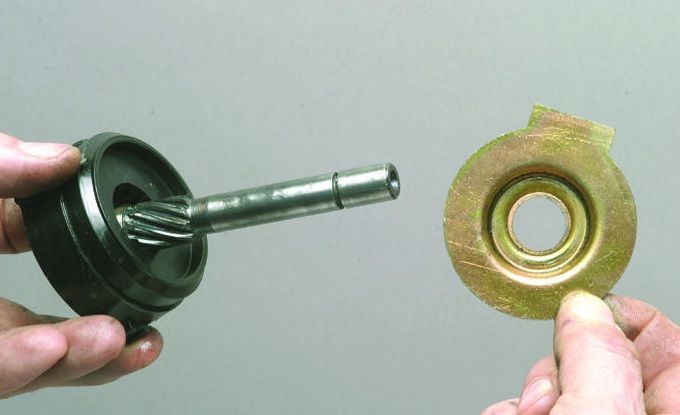

Снятие опоры вала привода стартера Chevrolet Niva

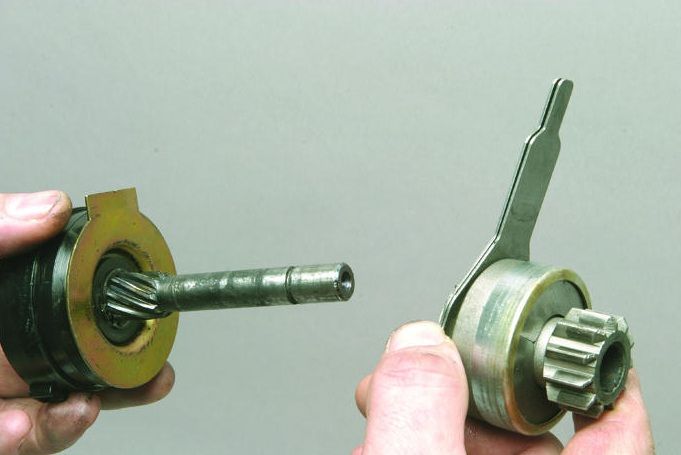

23. Снимите с вала привода коронную шестерню планетарного редуктора.

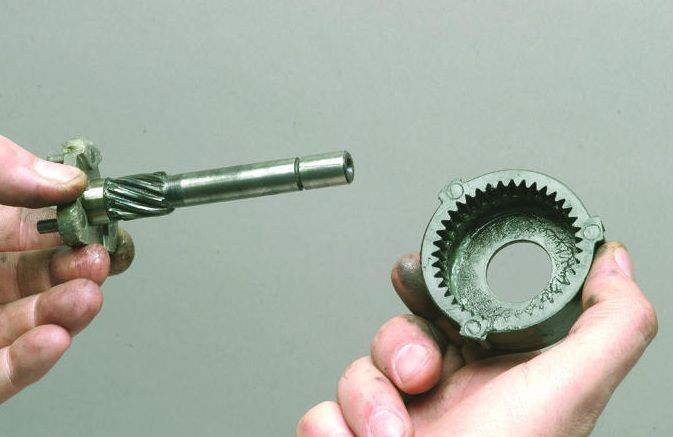

Снятие коронной шестерни планетарного редуктора стартера Chevrolet Niva

24. Осмотрите щеткодержатель. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь повреждений.

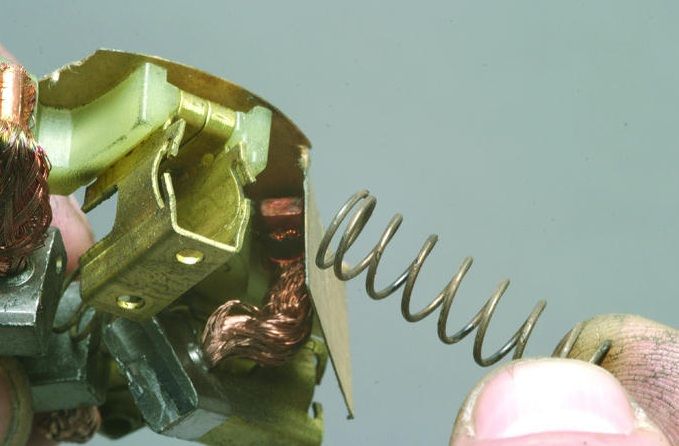

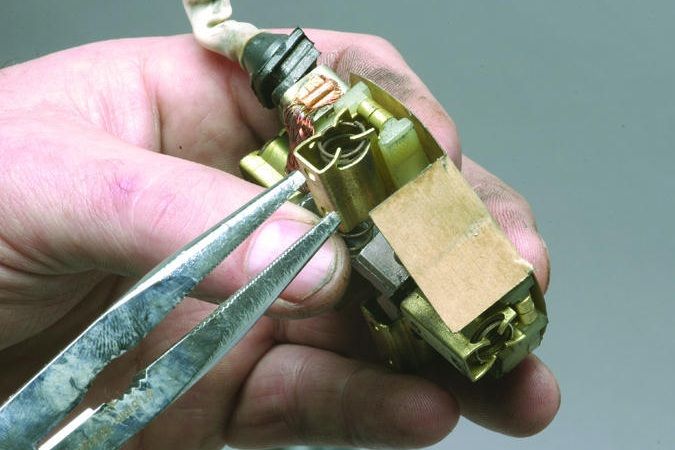

25. Отогнув узкогубцами четыре фиксатора держателя пружины, выньте ее.

Отгибание фиксаторов держателя пружины щеточного узла стартера Chevrolet Niva

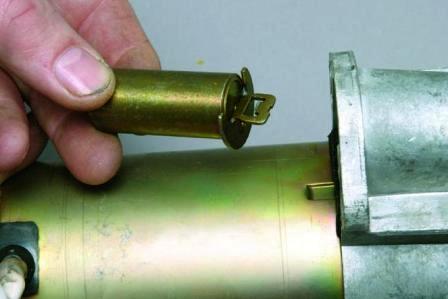

Снятие пружины из щеточного узла стартера Chevrolet Niva

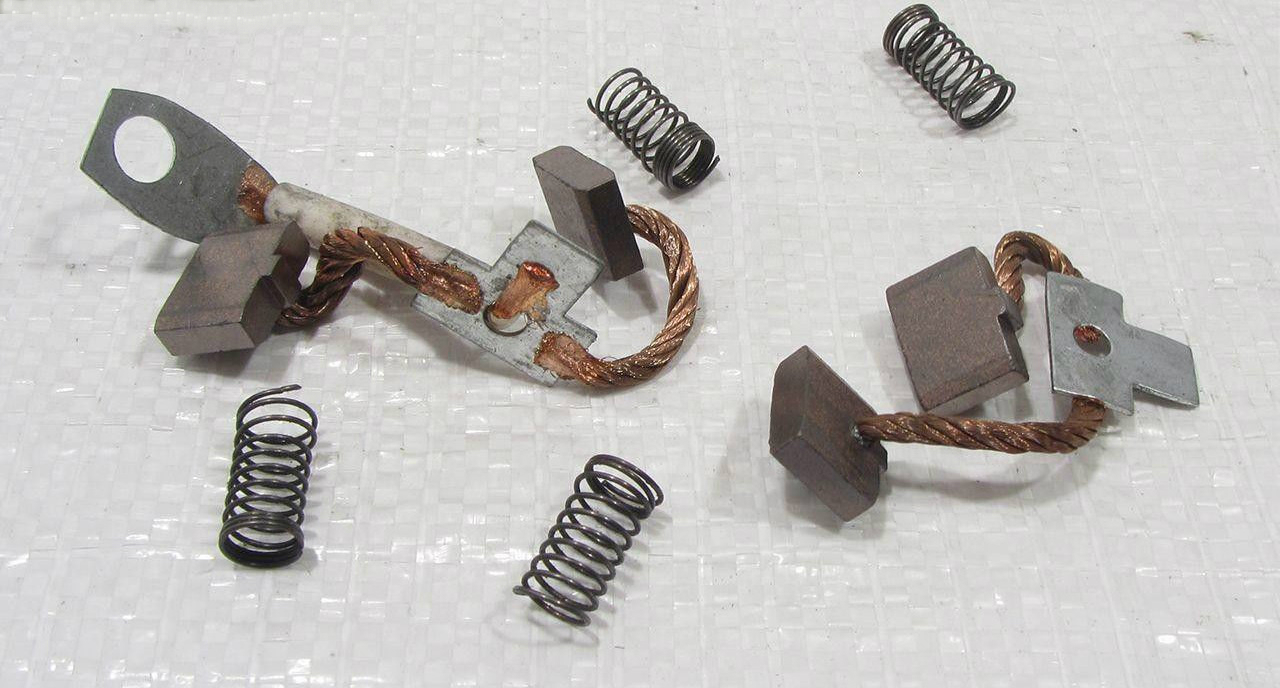

26. Снимите щетки и соединительную шину.

Снятый щетки стартера Chevrolet Niva

27. Осмотрите центральную шестерню (см. п.8). В случае сильного износа или поломки зубьев шестерни замените ее.

28. Осмотрите якорь. Если коллектор 1 загрязнен или на нем имеются риски, следы подгорания и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь. При обнаружении на валу 2 якоря желтого налета от подшипника удалите его мелкой шкуркой. Если на поверхностях цапф и шлицев вала имеются задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше диаметра пакета железа якоря. В противном случае якорь замените.

Проверка состояния якоря ротора стартера Chevrolet Niva

29. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу.

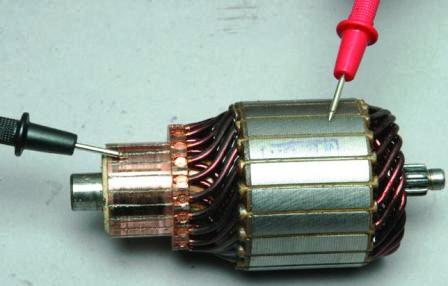

Проверка тестером замыкания обмотки якоря на массу стартера Chevrolet Niva

30. Проверьте, нет ли замыканий между секциями обмотки якоря или пластинами коллектора, нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

Проверка наличия замыканий между секциями обмотки якоря или пластинами коллектора стартера Chevrolet Niva

31. Собирайте стартер в обратной последовательности. Перед сборкой смажьте зубья шестерни привода моторным маслом, винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора – консистентной смазкой (ЦИАТИМ-201, -202, -203 или Литол-24).

Примечание:

При установке якоря в статор придерживайте длинной отверткой якорь от притягивания его постоянными магнитами статора и опустите статор на заднюю крышку (фото повернуто горизонтально).

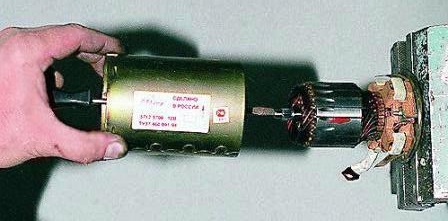

Придерживание якоря при установке в статор стартера Chevrolet Niva
