Замена сайлентблоков верхнего рычага передней подвески Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 22 мм
• Cъёмник для снятия и установки сайлентблоков
• Зубило
• Молоток малый

Детали и расходники:

• Сайлентблок верхнего рычага (4 шт.)

Примечание:

Сайлентблоки заменяйте при их износе или повреждении.

Замена сайлентблоков верхнего рычага передней подвески Шевроле Нива

1. Снимите верхний рычаг в сборе с сайлентблоками и осью, как описано здесь.

2. Ключом «на 22» отворачиваем две гайки оси.

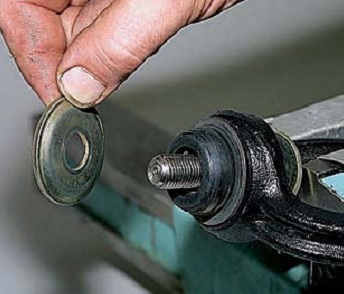

3. Снимаем упорную шайбу.

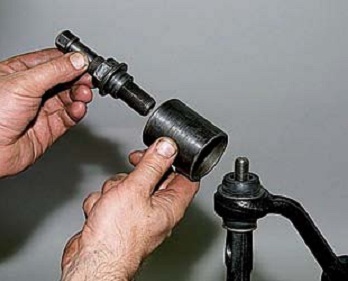

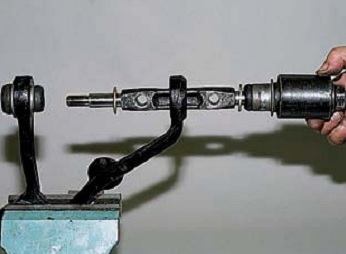

4. Для выпрессовки сайлентблоков устанавливаем на рычаг съемник так, чтобы его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось.

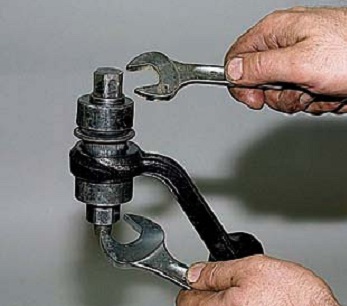

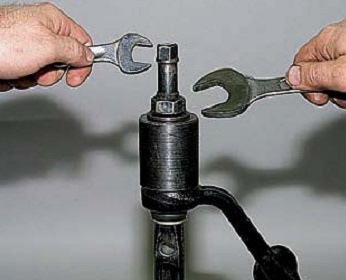

5. Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания).

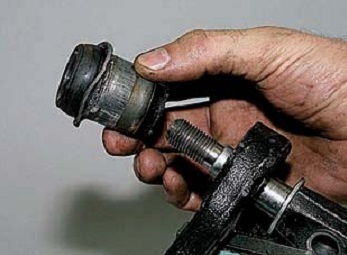

6. Выпрессовываем сайлентблок из рычага Шевроле Нива.

7. Сняв сайлентблок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлентблок.

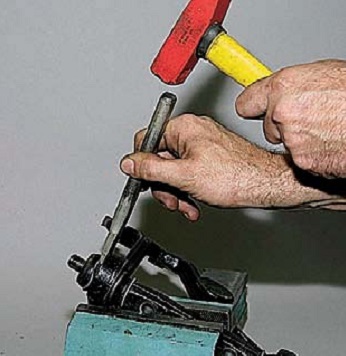

8. При отсутствии съемника, поддевая зубилом наружную втулку сайлент-блока.

9. Выпрессовываем его.

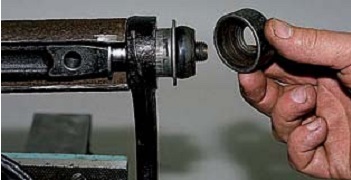

10. Для установки новых сайлентблоков, чашечным съемником запрессовываем один сайлентблок в проушину рычага.

11. Перед запрессовкой второго сайлентблока зажимаем рычаг в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлентблока. Вставляем в проушину второй сайлентблок.

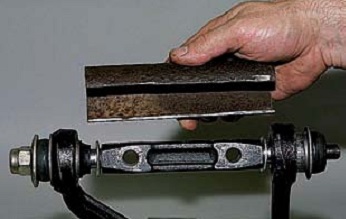

12. Враспор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка толстостенной трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).

13. Упираем чашку съемника в торец наружной втулки сайлентблока Шевроле.

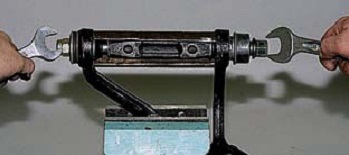

14. Наворачивая болт съемника на ось рычага, запрессовываем сайлентблок.

Примечание:

В некоторых съемниках для снятия и установки сайлентблоков есть полуцилиндр, который помогает затягивать 2рой сайлентблок верхнего рычага. Полуцилиндр упирают в болт который вставляют в ось. Тогда отрезок трубы не нужен, пропускаем пункты 12,13,14.

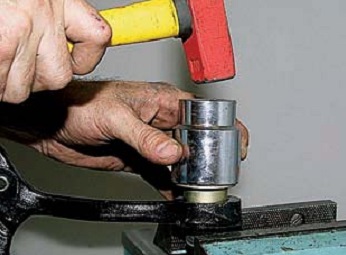

15. При отсутствии съемника опираем торец проушины рычага на губки тисков. Запрессовываем сайлентблок инструментальной головкой подходящего размера (отрезком трубы).

16. Устанавливаем рычаг в обратной последовательности.

Примечание:

Гайки оси верхнего рычага окончательно затягиваем в положении «автомобиль на колесах». После замены сайлентблоков проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
