Разборка педали сцепления Toyota Camry 2001 - 2006

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 12 мм
• Гаечный ключ рожковый 14 мм

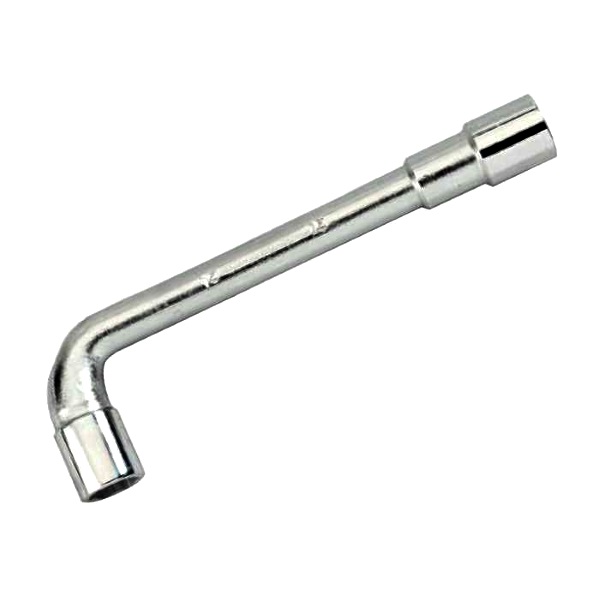

• Гаечный ключ торцевой Г-образный 8 мм

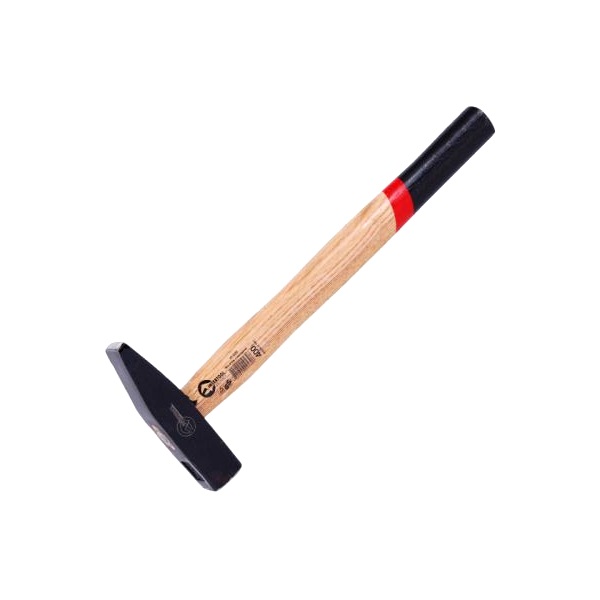

• Молоток малый
• Отвертка крестовая малая

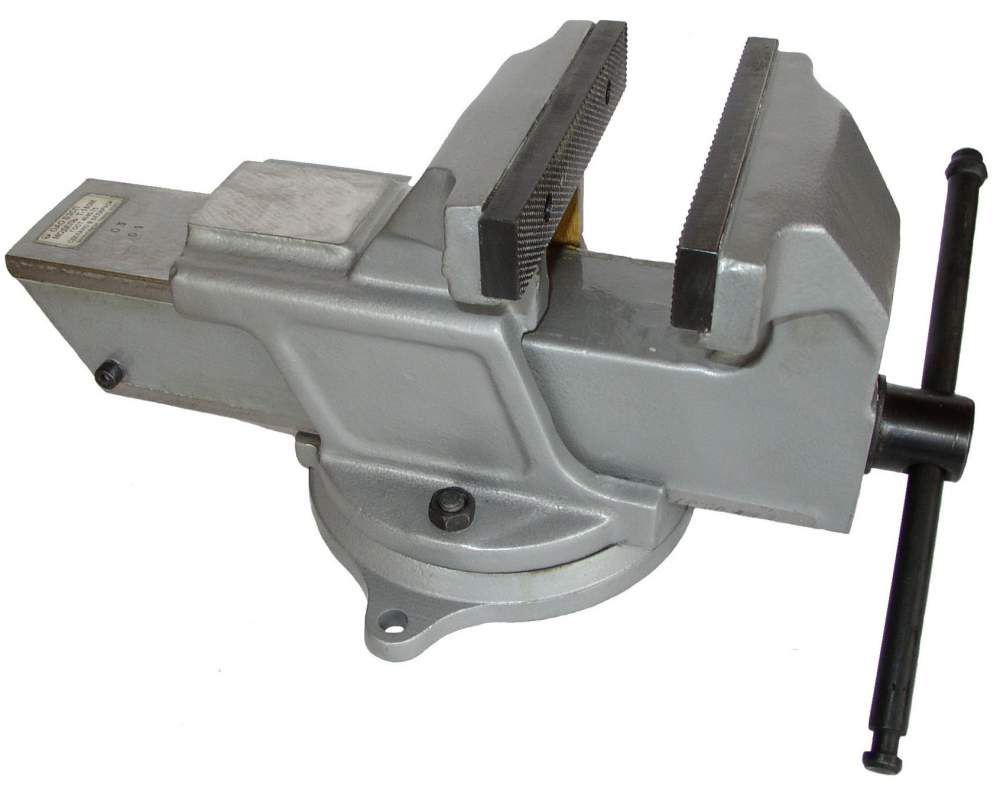

• Тиски

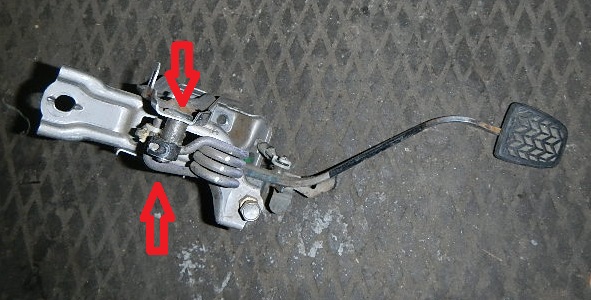

1. Снимите педаль сцепления

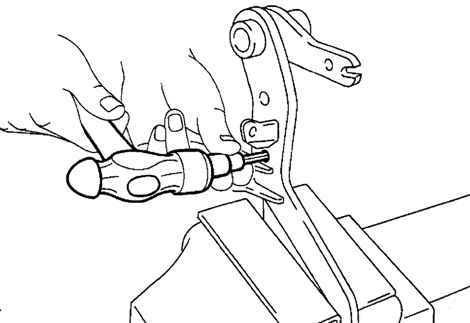

2. Освободите крепление пружины педали сцепления к кронштейну.

2. Установите педаль сцепления в тисках с губками из мягкого материала.

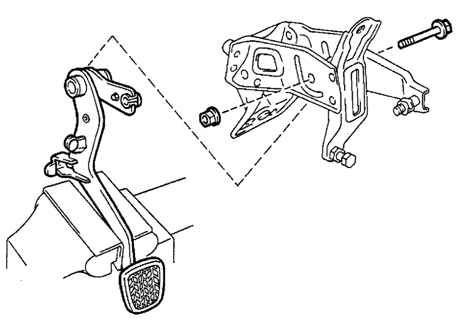

3. Снимите болт, гайку и педаль сцепления в сборе кронштейна педали сцепления.

Снятие педали сцепления с кронштейна

4. Снимите две втулки педали сцепления..

Втулки педали сцепления

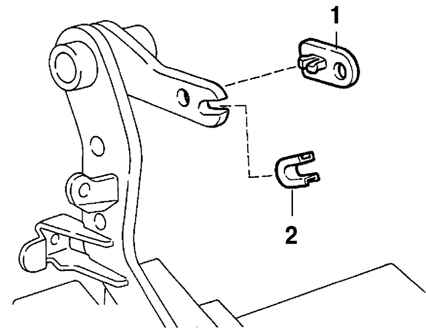

5. Снимите втулку сервопривода педали сцепления и крышку пружины.

Снятие втулки сервопривода педали сцепления и крышки пружины:

1 – крышка пружины;

2 – втулка сервопривода педали сцепления.

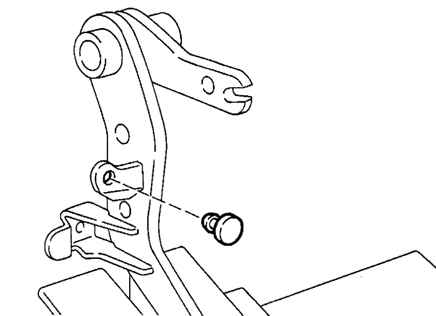

6. Снимите первый буфер педали сцепления.

Снятие первого буфера

7. Снимите втулку вилки толкателя главного цилиндра сцепления. Используя торцевой гаечный ключ (8 мм) и молоток, выбейте втулку вилки из педали сцепления в сборе.

Снятие втулки вилки толкателя главного цилиндра сцепления

В статье не хватает:

• Качественных фото ремонта
• Описания ремонта
