Разборка, проверка и сборка генератора(модель мощностью 75 А)

Рис. 7.19. Компоненты генератора: 1 – шкив; 2 – уплотнительное кольцо; 3 – ротор в сборе; 4 – задний подшипник; 5 – держатель подшипника; 6 – передний кронштейн генератора; 7 – передняя крышка; 8 – статор; 9 – планка; 10 – регулятор напряжения и щеткодержатель; 11 – щетка; 12 – пружина щетки; 13 – пылезащитное кольцо; 14 – выпрямительный блок; 15 – задний кронштейн генератора

Разборка (модель мощностью 75 А)

Отверните три стяжных болта.

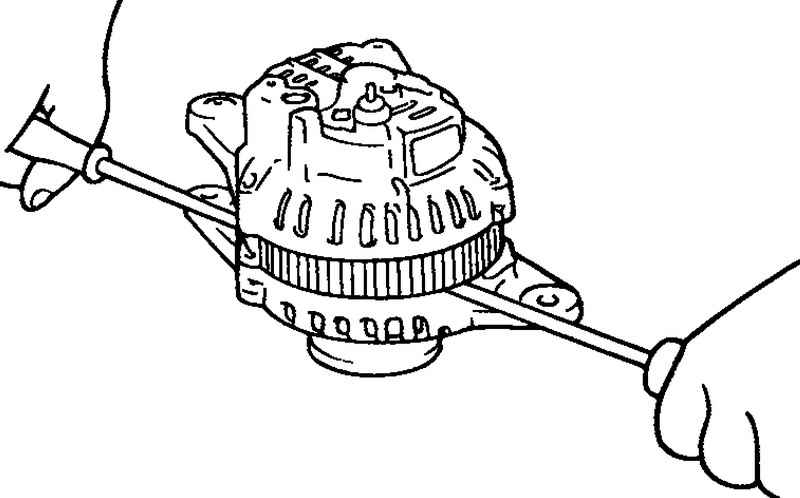

Рис. 7.20. Снятие переднего кронштейга генератора

Вставьте плоскую отвертку между передним кронштейном генератора и статором и, действуя отверткой как рычагом, отделите (вниз) передний кронштейн генератора (рис. 7.20).

ВНИМАНИЕ

Не вставляйте отвертку слишком глубоко, чтобы не повредить обмотку статора.

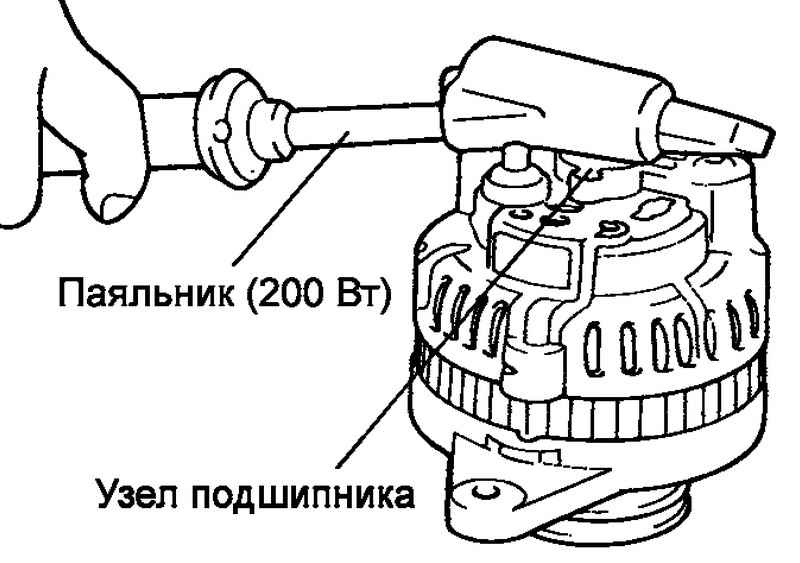

Рис. 7.21. Подогрев узла подшипника с помощью паяльника

Может оказаться, что снять задний кронштейн генератора будет трудно, поскольку мешает стопорное кольцо, используемое для фиксации заднего подшипника. Для облегчения снятия заднего кронштейна подогрейте узел подшипника с помощью паяльника мощностью 200 Вт (рис. 7.21).

Не применяйте для нагрева тепловой пистолет, так как в этом случае возможно повреждение выпрямительных диодов.

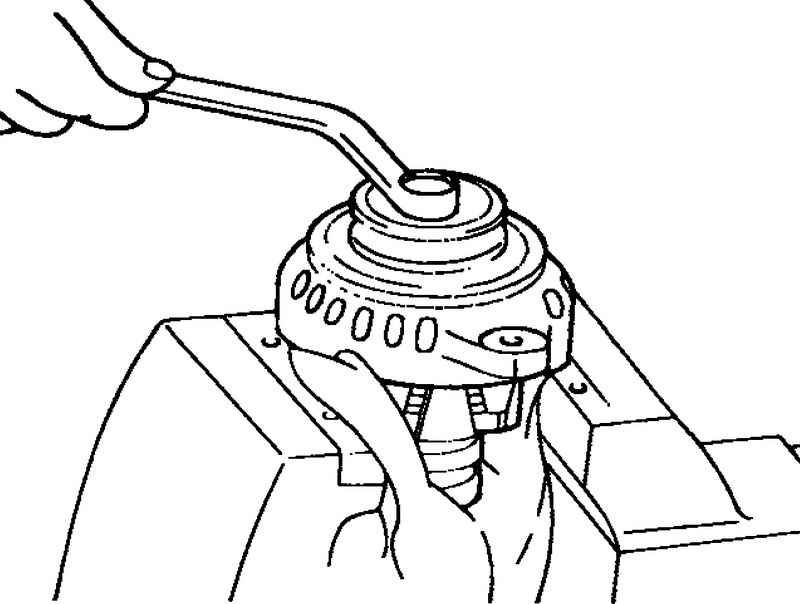

Закрепите ротор в тисках так, чтобы сторона со шкивом была вверху.

ВНИМАНИЕ

Следите за тем, чтобы губки тисков не повредили ротор.

Отверните гайку крепления шкива, снимите пружинную шайбу, затем снимите шкив и проставку.

Снимите передний кронштейн генератора и два уплотнительных кольца.

Извлеките ротор из тисков.

Рис. 7.22. Отсоединение гайки вывода «В» генератора

Отверните винты крепления щеткодержателя и выпрямительного блока. Затем отверните гайку вывода «В» генератора (рис. 7.22).

Снимите статор в сборе с заднего кронштейна.

Снимите пылезащитное кольцо со щеткодержателя.

Перед снятием статора отпаяйте три провода обмотки статора от главных диодов выпрямительного блока.

ВНИМАНИЕ

При пайке/ распайке контактов, будьте осторожны, чтобы тепло от паяльника как можно меньше воздействовало на диоды. Производите данные операции как можно быстрее.

Будьте осторожны, чтобы не приложить чрезмерных усилий к контактам диодов.

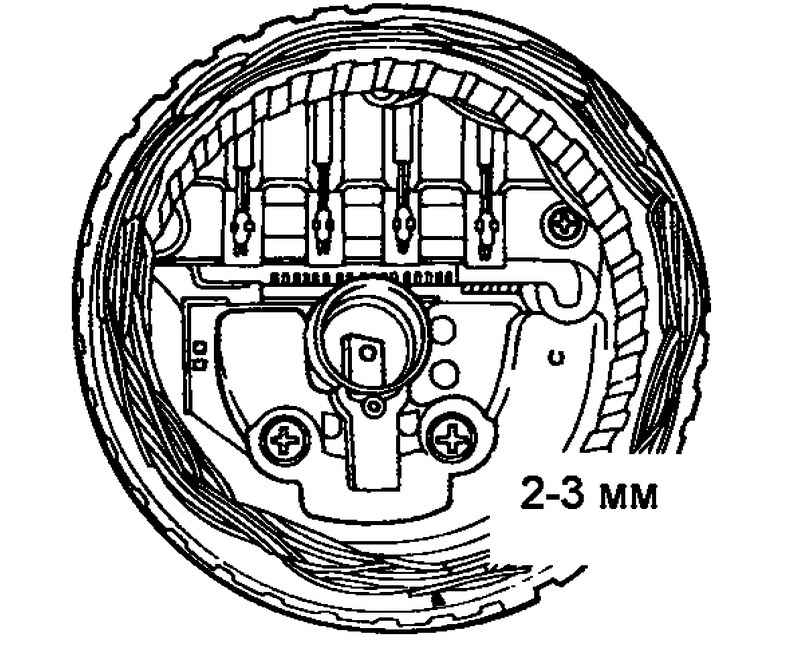

Рис. 7.23. Места пайки контактов щеткодержателя

Перед отсоединением выпрямительного блока от щеткодержателя отпаяйте два контакта, припаянные к выпрямительному блоку (рис. 7.23).

Проверка ротора

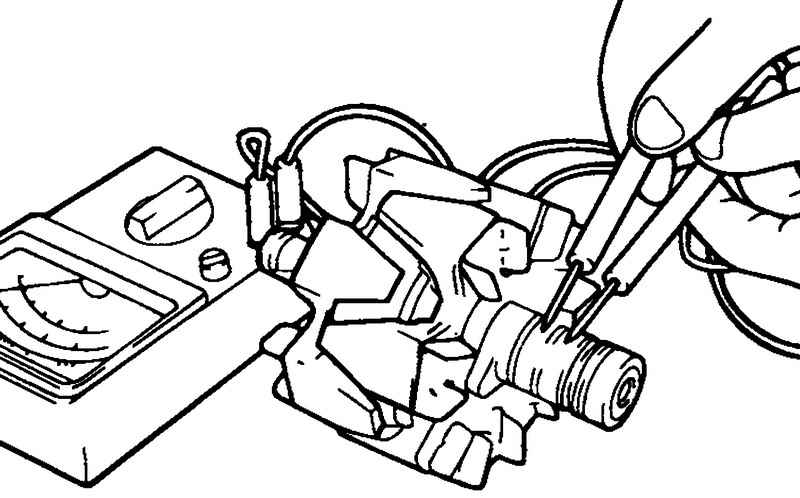

Рис. 7.24. Проверка наличия замкнутой цепи между контактными кольцами

Проверьте отсутствие обрыва в обмотке ротора. Проверьте наличие замкнутой цепи между контактными кольцами (рис. 7.24).

Если сопротивление слишком мало (стремится к 0), это свидетельствует о наличии короткого замыкания. В случае обрыва в цепи обмотки ротора или наличия короткого замыкания замените ротор в сборе.

Сопротивление: приблизительно 3,1 Ом.

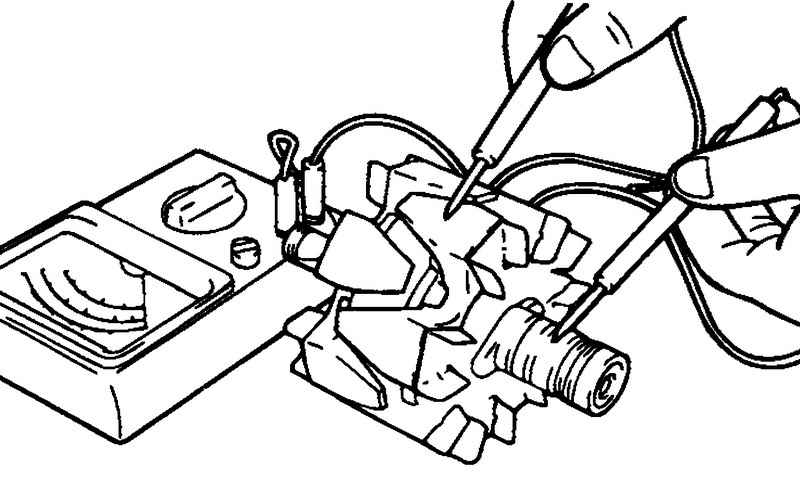

Рис. 7.25. Проверка отсутствия замыкания обмотки ротора на «массу»

Проверьте отсутствие замыкания обмотки ротора на «массу» (рис. 7.25).

Проверьте отсутствие замкнутой цепи между контактным кольцом и сердечником. В случае наличия замкнутой цепи (замыкание на «массу») замените ротор в сборе.

Проверка статора

Проверьте отсутствие обрыва в обмотке статора.

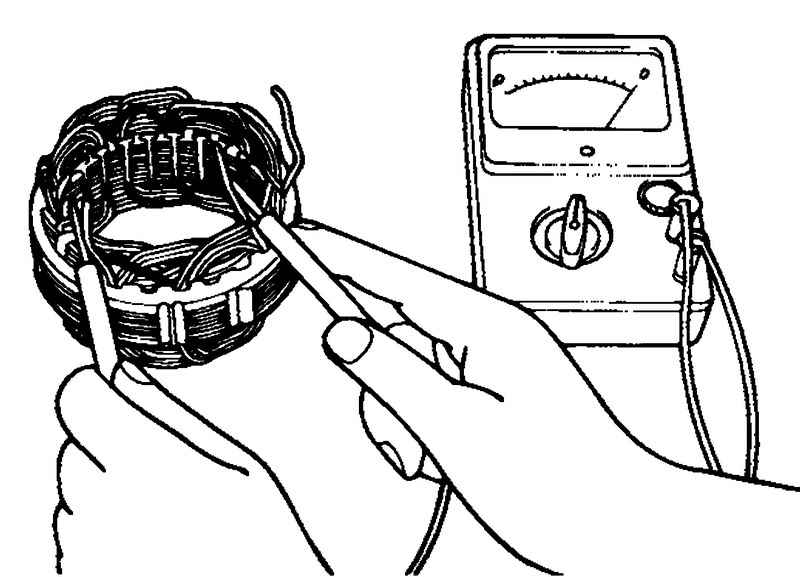

Рис. 7.26. Проверка наличия замкнутой цепи между выводами обмотки статора

Проверьте наличие замкнутой цепи между выводами обмотки статора. Если цепь обмотки разомкнута (сопротивление стремится к бесконечности), замените статор в сборе (рис. 7.26).

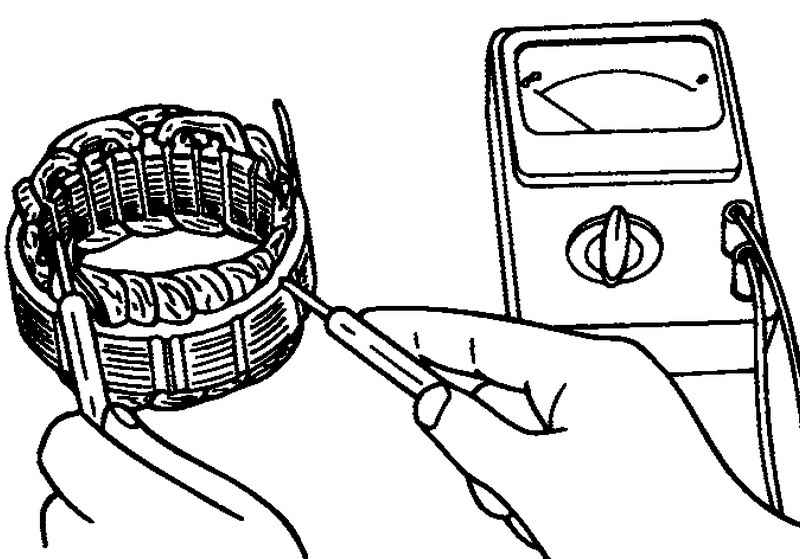

Рис. 7.27. Проверка отсутствия замыкания обмотки на «массу»

Проверьте отсутствие замыкания обмотки статора на «массу» (отсутствует замкнутая цепь между обмоткой статора и сердечником) (рис. 7.27).

Если цепь замкнута (сопротивление стремится к нулю), замените статор.

Проверка положительного вывода выпрямительного блока

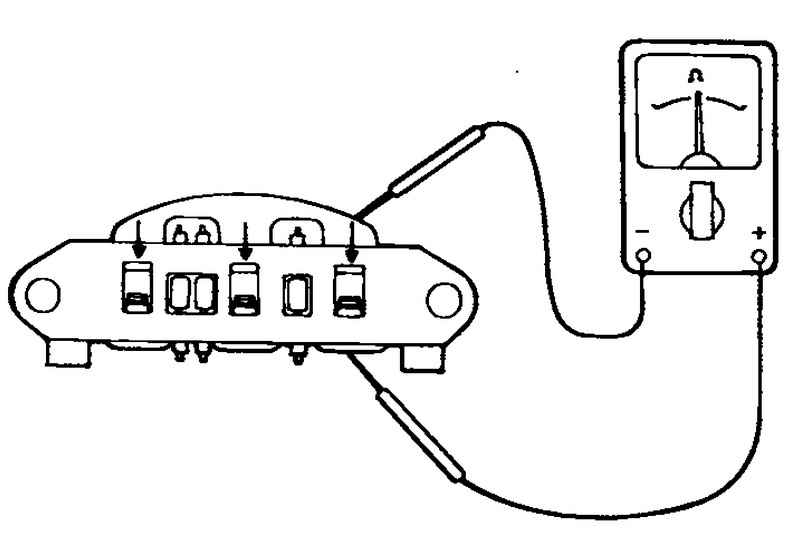

Рис. 7.28. Проверка замкнутой цепи между выводом «положительных» диодов выпрямительного блока и выводом обмотки статора

С помощью омметра убедитесь, что цепь между выводом «положительных» диодов выпрямительного блока и выводом обмотки статора замкнута (сопротивление мало). Поменяйте полярность подсоединения пробников омметра и измерьте сопротивление (если сопротивление мало, т.е. цепь замкнута в обоих направлениях, значит диод пробит) (рис. 7.28).

Замените выпрямительный блок в сборе.

Проверка отрицательного вывода выпрямительного блока

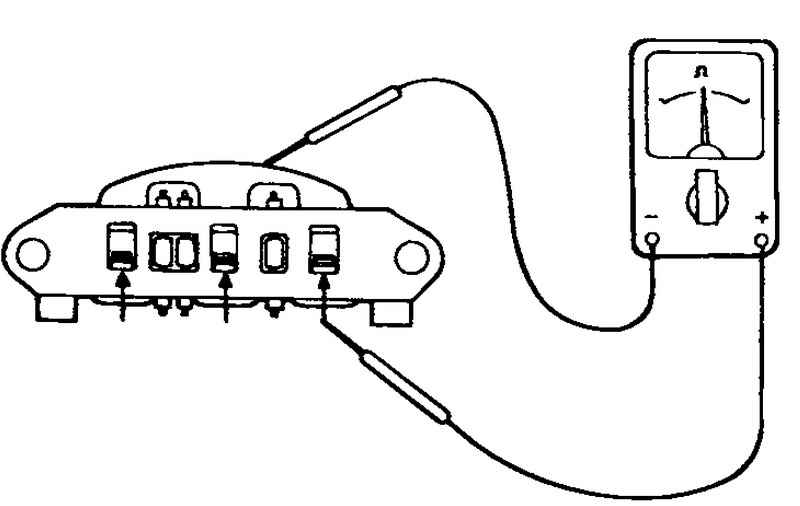

Рис. 7.29. Проверка замкнутой цепи между выводом «отрицательных» диодов выпрямительного блока и выводом обмотки статора

С помощью омметра убедитесь, что цепь между выводом «отрицательных» диодов выпрямительного блока и выводом обмотки статора замкнута (сопротивление мало). Поменяйте полярность подсоединения пробников омметра и измерьте сопротивление (если сопротивление мало, т.е. цепь замкнута в обоих направлениях, значит диод пробит) (рис. 7.29).

Замените выпрямительный блок в сборе.

Проверка трех диодов выпрямительного блока

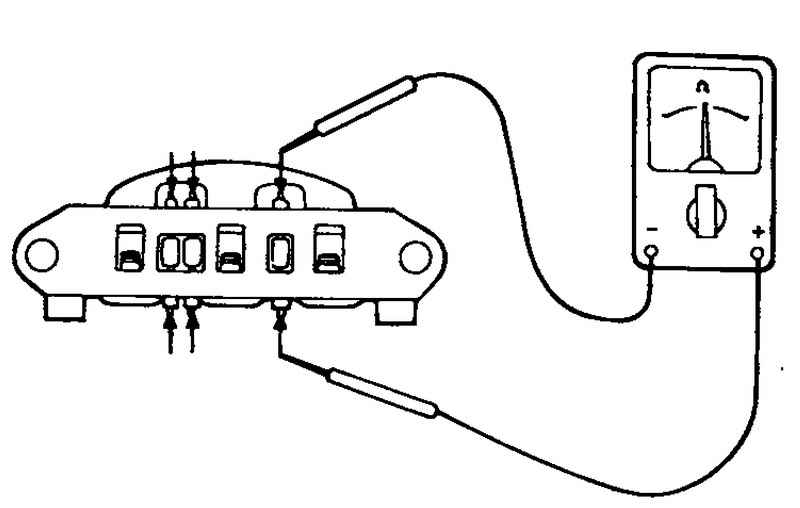

Рис. 7.30. Проверка диодов статора

Проверьте три диода, подсоединяя омметр к обоим выводам каждого диода. Для каждого диода цепь должна быть замкнута только в одном направлении (рис. 7.30).

При отсутствии замкнутой цепи в обоих направлениях (или при наличии замкнутой цепи в обоих направлениях) диод неисправен и выпрямительный блок (теплорассеивающий блок) подлежит замене.

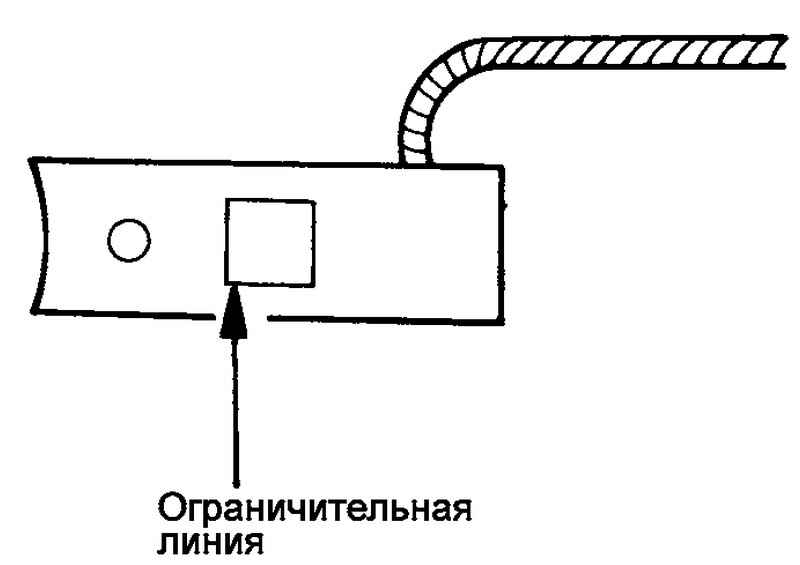

Замена щеток
