Разборка, проверка и сборка тормозного суппорта Hyundai Matrix

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Снимите переднее колесо.

Отверните болт крепления тормозного шланга к суппорту.

Отверните болты крепления цилиндра суппорта.

Снимите цилиндр и тормозные колодки.

Рис. 6.25. Болты крепления суппорта к поворотному кулаку

Отверните болты крепления суппорта к поворотному кулаку (рис. 6.25).

Снимите суппорт.

Разборка

Снимите пыльник поршня.

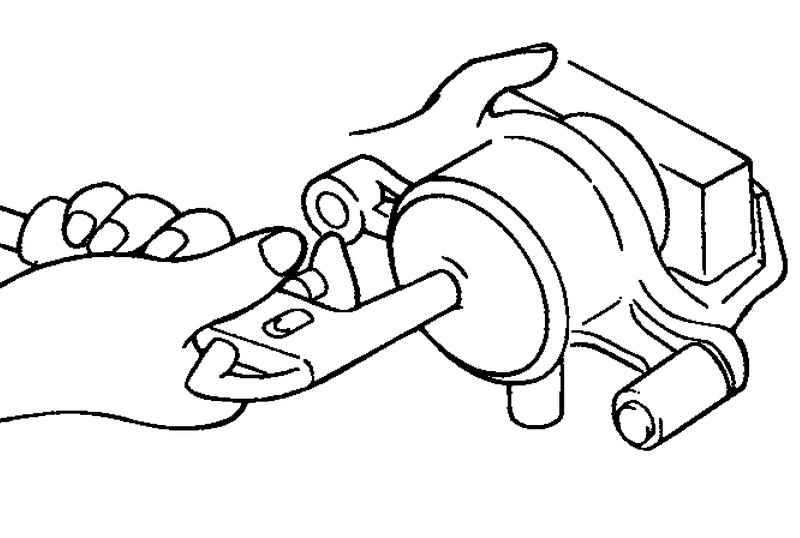

Рис. 6.26. Извлечение поршня из суппорта

С помощью сжатого воздуха выдавите поршень из суппорта (рис. 6.26).

Рис. 6.27. Удаление уплотнения поршня

С помощью отвертки удалите из суппорта уплотнение поршня (рис. 6.27).

ПРИМЕЧАНИЕ

Не помещайте пальцы между поршнем и суппортом.

Будьте осторожны, не разбрызгивайте тормозную жидкость.

Проверка

Проверьте суппорт на отсутствие износа, трещин, ржавчины в отверстиях под поршни.

Оцените состояние поршней. При износе или задирах замените поршень.

Проверьте состояние втулки и пальца.

Убедитесь в отсутствии повреждений пружин колодок и пыльников поршней.

Рис. 6.28. Измерение толщины и биения тормозного диска

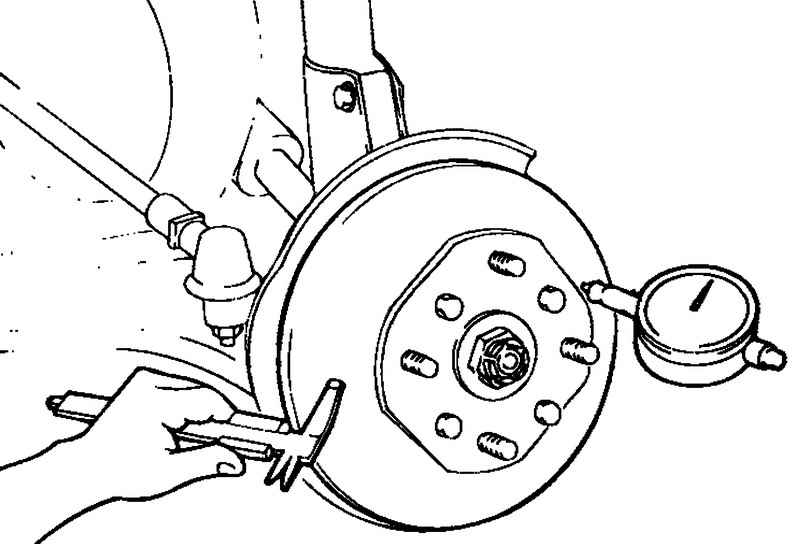

Измерьте толщину и биение тормозного диска (рис. 6.28).

ВНИМАНИЕ

Не восстанавливайте поверхность поршня наждачной бумагой.

Все резиновые детали нельзя устанавливать повторно.

Толщина тормозного диска

Номинальная: 24 мм.

Предельная: 22,4 мм.

Биение диска: 0,08 мм, не более.

Разность толщины тормозного диска: 0,01 мм.

ПРИМЕЧАНИЕ

Разность толщины тормозного диска определяется разницей минимальной и максимальной толщин, измеренных в восьми точках по окружности примерно в 10 мм от края диска.

Биение диска определяется по окружности в 5 мм от края диска.

При невозможности проведения ремонта замените тормозной диск.

Сборка

Промойте все детали (кроме колодок и прокладок колодок) изопропиловым спиртом.

Смажьте уплотнение поршня специальной смазкой и установите уплотнение в канавку отверстия суппорта.

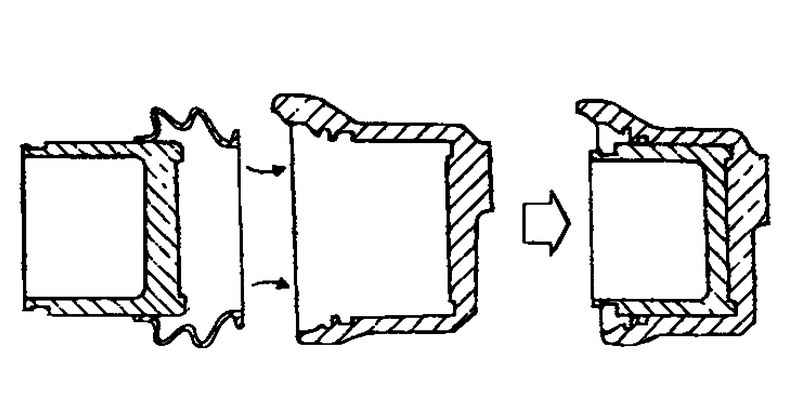

Рис. 6.29. Поршень и пыльник

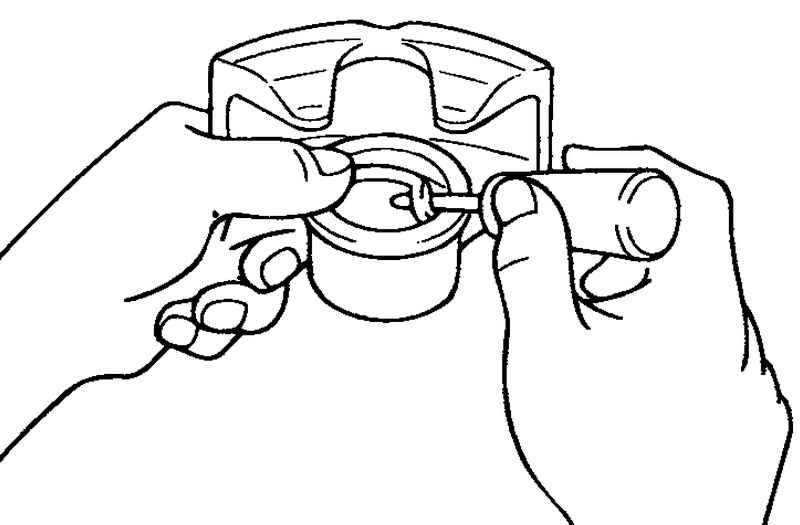

Установите поршень и его пыльник (рис. 6.29).

Смажьте специальной смазкой отверстие суппорта под поршень, внешнюю поверхность поршня и пыльник.

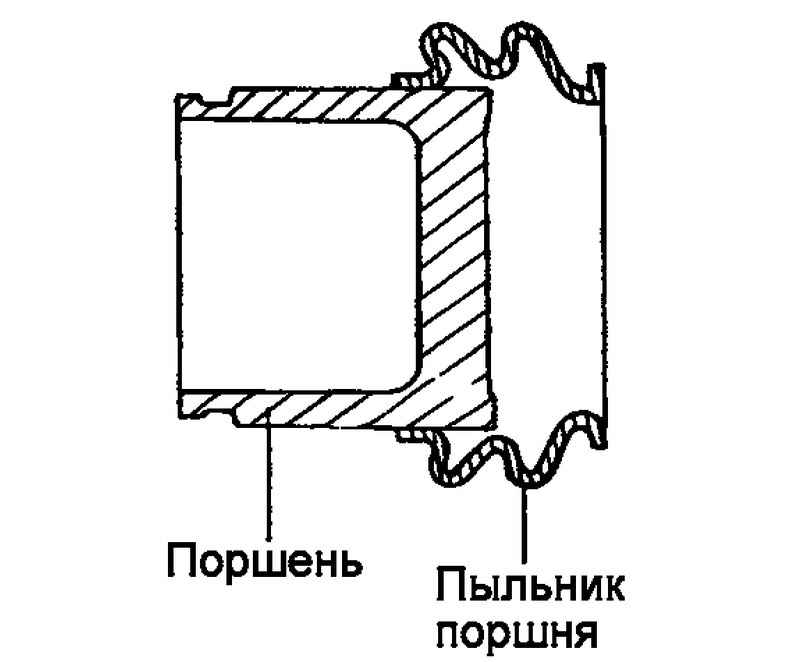

Рис. 6.30. Схема установки поршня и пыльника

Установите пыльник на поршень, как показано на рисунке 6.30.

Вставьте пыльник в канавку отверстия суппорта, протолкните поршень в суппорт.

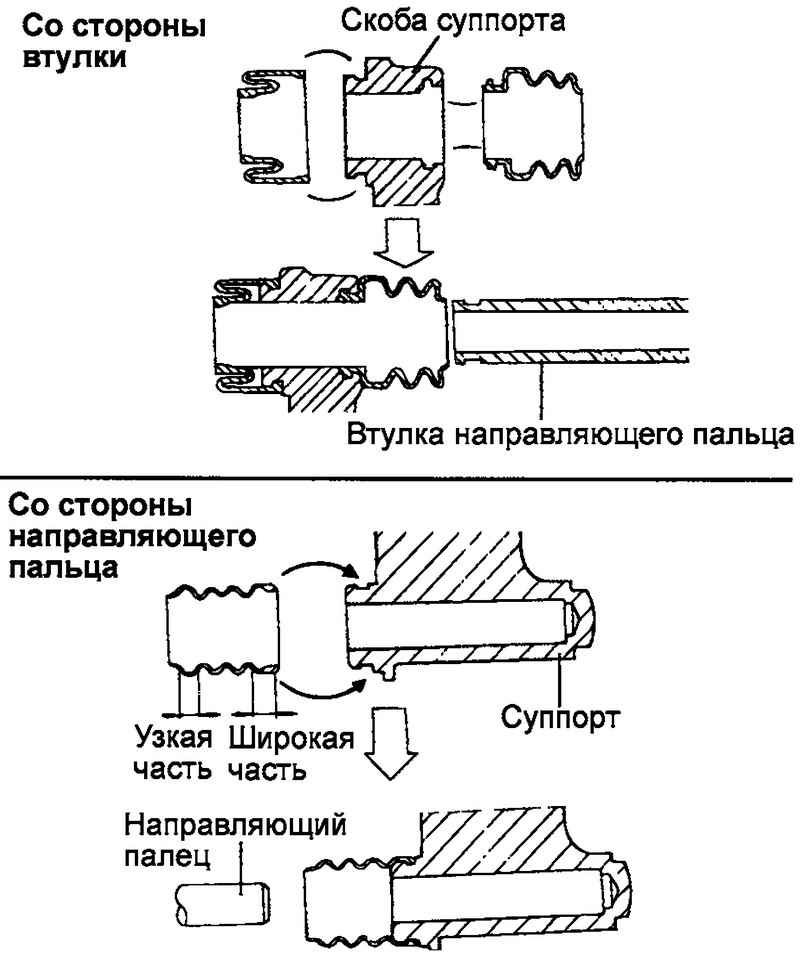

Рис. 6.31. Схема сборки скользящих частей суппорта

Соберите скользящие части суппорта (рис. 6.31).

Смажьте специальной смазкой втулку, палец и отверстие суппорта под втулку. Смажьте также пыльники втулки и пальца.

Установите пыльник в канавку отверстия суппорта.

Установите тормозные колодки.

ПРИМЕЧАНИЕ

Не допускайте попадания смазки на колодки и тормозной диск.

Перед затяжкой болтов убедитесь в том, что поверхности скользящего пальца и направляющего болта не повреждены.

Прокачайте тормозную систему. Убедитесь в отсутствии утечек тормозной жидкости.
