Разборка тормозного механизма стояночного тормоза Toyota Camry

ПРИМЕЧАНИЕ

Если тормозной диск снимается с трудом, прокрутите регулировочную шестерню до тех пор, пока тормозной диск не начнет вращаться легко (рис. 6.62).

Рис. 6.63. Измерение внутреннего диаметра тормозного барабана

Измерьте внутренний диаметр тормозного барабана (рис. 6.63).

Если барабан имеет царапины, механические повреждения или повышенный износ, то его можно расточить до максимально допустимого внутреннего диаметра

Стандартный диаметр: 170 мм

Максимально допустимый: 171 мм

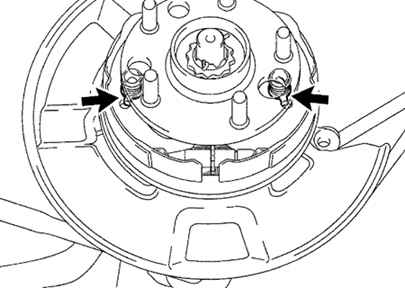

Рис. 6.64. Высвобождение стяжных пружин

Высвободите стяжные пружины тормозных колодок стояночного тормоза (рис. 6.64).

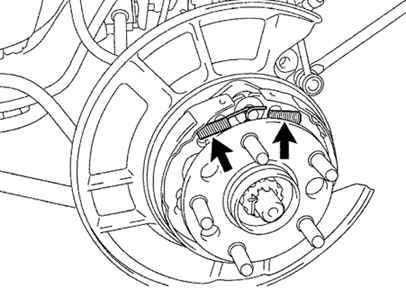

Рис. 6.65. Снятие регулировочных винтов тормозных колодок стояночного тормоза

Рис. 6.65. Снятие регулировочных винтов тормозных колодок стояночного тормоза

Снимите регулировочные винты тормозных колодок стояночного тормоза (рис. 6.65.)

Снимите распорную пластину вместе с пружиной.

Снимите пружину держателя, седла пружины и держатель.

Отсоедините возвратную пружину и снимите переднюю колодку.

Оттяните заднюю колодку.

Снимите возвратную пружину с задней колодки.

Снимите пружину держателя, седла пружины и держатель.

Отсоедините трос стояночного тормоза от рычага стояночного тормоза.

Рис. 6.66. Снятие рычага стояночного тормоза

Снимите стопорную шайбу и рычаг стояночного тормоза (рис. 6.66).
